Công thức tính trọng lượng bàn MAP đá Granite

Bàn MAP đá Granite (Granite Surface Plate) được sử dụng rộng rãi trong các phòng QC, phòng đo CMM, xưởng gia công cơ khí chính xác và các hệ thống máy công nghiệp. Khi lựa chọn bàn MAP hoặc thiết kế bệ đá Granite, việc xác định chính xác trọng lượng giúp tính toán vận chuyển, lựa chọn chân đỡ, thiết bị nâng hạ và kết cấu lắp đặt.

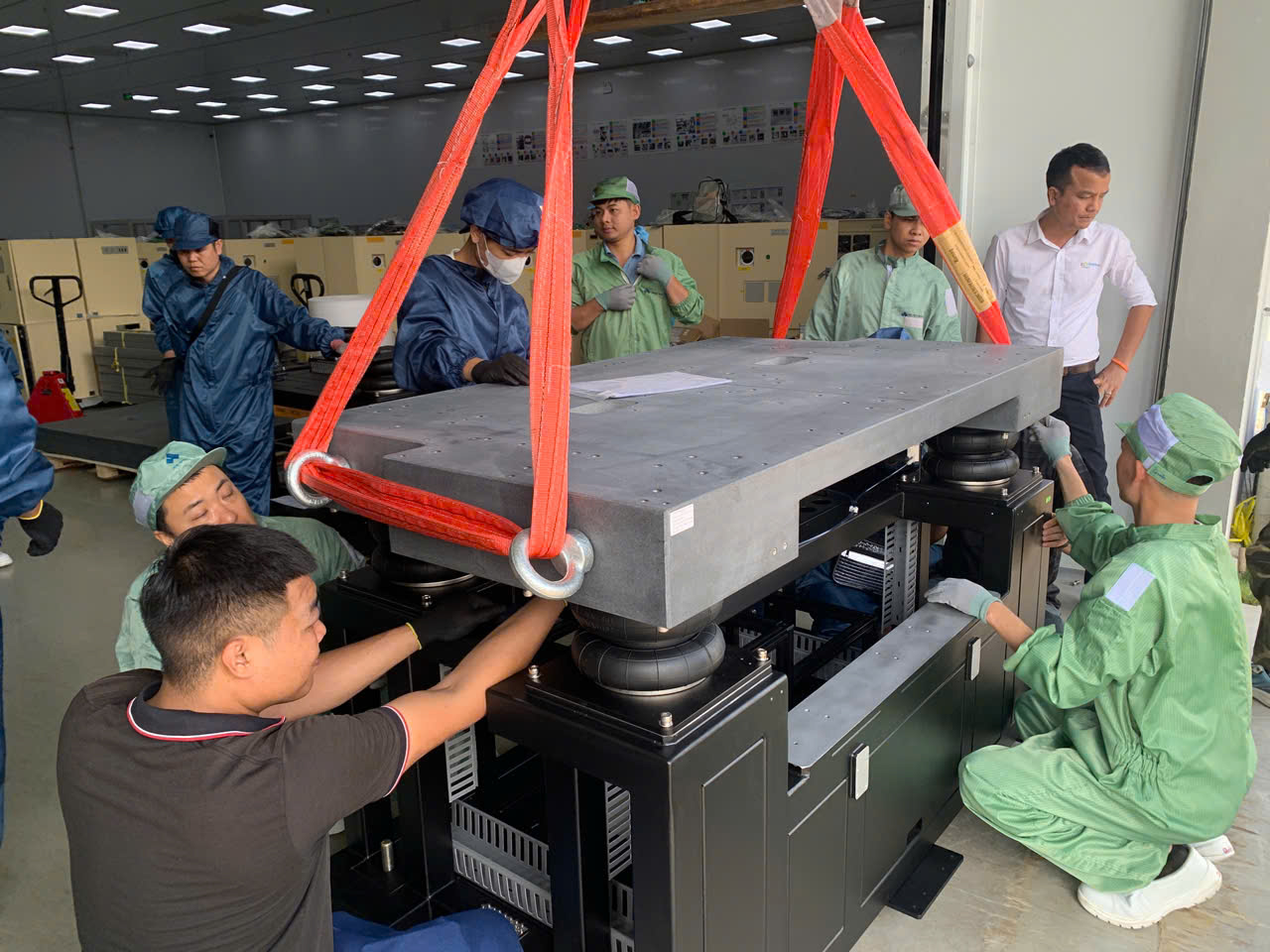

Bàn giao bàn map cho CTY TNHH Máy Móc Trường Phùng - Bình Tân, TP.HCM

Vì sao cần tính trọng lượng bàn MAP Granite?

Trọng lượng bàn ảnh hưởng trực tiếp đến:

Thiết kế chân đỡ chịu lực.
Lựa chọn xe nâng, pa lăng hoặc cẩu lắp đặt.
Thiết kế bệ máy và móng.
Chi phí vận chuyển.
Độ ổn định khi sử dụng trong đo kiểm chính xác.

Do đá Granite có khối lượng riêng lớn, sai số nhỏ về kích thước cũng có thể làm thay đổi đáng kể trọng lượng.

Công thức tính trọng lượng bàn MAP Granite

$\boxed{m=L \times W \times H \times \rho}$

Trong đó:

m: Trọng lượng (kg)
L: Chiều dài (m)
W: Chiều rộng (m)
H: Chiều dày (m)
ρ: Khối lượng riêng của đá Granite (kg/m³)

Trong tính toán kỹ thuật, khối lượng riêng của Granite thường lấy:

2.800 kg/m³ (giá trị phổ biến)
2.850 kg/m³ (Granite đen hạt mịn)
3.000 kg/m³ (một số loại Granite đặc)

Đối với thiết kế và báo giá, ECO Kinh Bắc khuyến nghị sử dụng 3.000 kg/m³ để có kết quả sát thực tế.

Ví dụ 1: Bàn MAP 1000 × 1000 × 150 mm

Kích thước quy đổi:

Dài = 1,0 m
Rộng = 1,0 m
Dày = 0,15 m

-> m= 1x1x0.15x3000= 450 kg

Trọng lượng bàn khoảng 450kg.
