Công thức tính đánh giá độ phẳng bàn Map

Bàn giao bàn map cho CTY TNHH Nhất Thuận - KCN Hiệp Phước, TP.HCM

Công thức tiêu chuẩn đánh giá độ phẳng bàn máp Granite (bàn đá cẩm thạch) theo tiêu chuẩn Trung Quốc GB/T 20428-2006 / JJG 117-2013.

Tiêu chuẩn kiểm tra

• JJG 117-2013
• Vật liệu: Đá Granite tự nhiên chất lượng cao (G654 đen, G3701 xanh Jinan...)
• Cấp chính xác độ phẳng: Grade 000, Grade 00, Grade 0, Grade 1

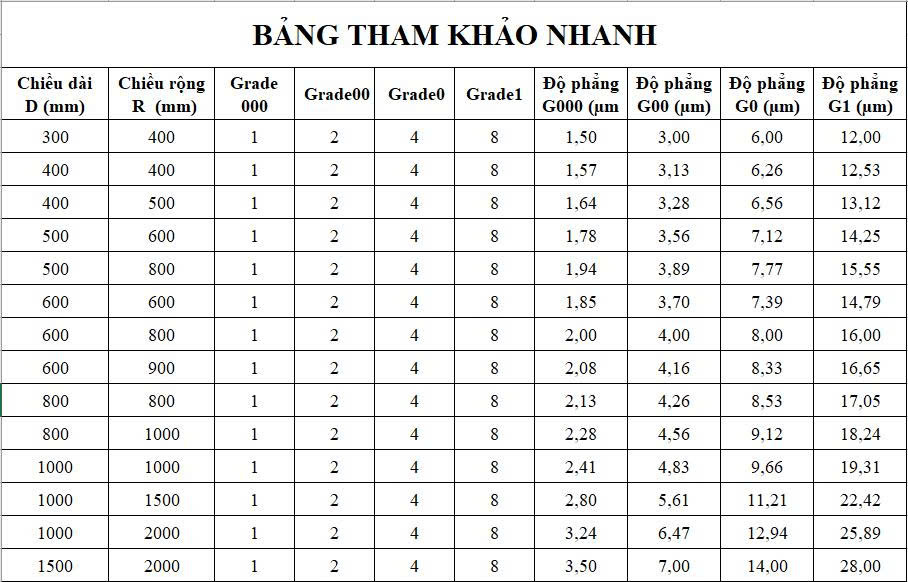

Công thức tính dung sai độ phẳng

Ký hiệu:

• T = dung sai độ phẳng cho phép (µm)
• A = hệ số cấp chính xác:
  • Grade 000: A = 1
  • Grade 00: A = 2
  • Grade 0: A = 4
  • Grade 1: A = 8
  • Grade 2: A = 16 (theo mở rộng cấp thấp hơn)
• L: đường chéo của bàn máp ( được tính theo đơn vị mm)

  Ví dụ 1: Bàn MAP 1000 × 800 mm

  =1280mm

  ( D: chiều dài , R: chiều rộng )

  Grade 000



  Grade 00



  Grade 0



  Grade 1



• Grade 2

•

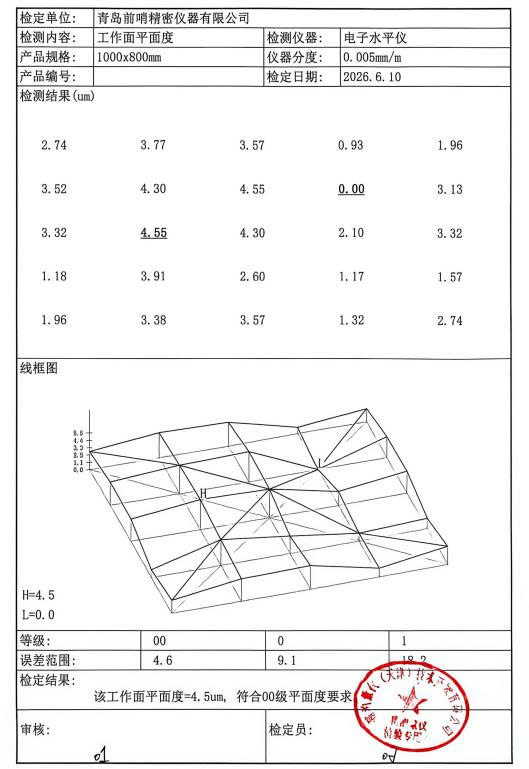

• độ phẳng bề mặt (Flatness)  được tính bằng  sai lệch lớn nhất giữa điểm cao nhất và điểm thấp nhất trên bề mặt sau khi loại bỏ độ nghiêng chuẩn.

  Công thức cơ bản là:

  $$\boxed{\text{Độ phẳng} = H_{max} - H_{min}}$$

  Trong đó:

  • $H_{max}$: Giá trị đo lớn nhất (mm hoặc µm)
  • $H_{min}$: Giá trị đo nhỏ nhất (mm hoặc µm)

Tìm hiểu về bàn map tại đây

Bàn map gia công theo yêu cầu

Đế gá đồng hồ so
