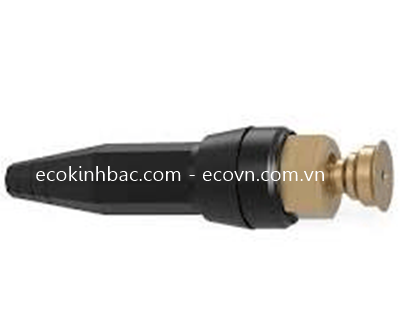

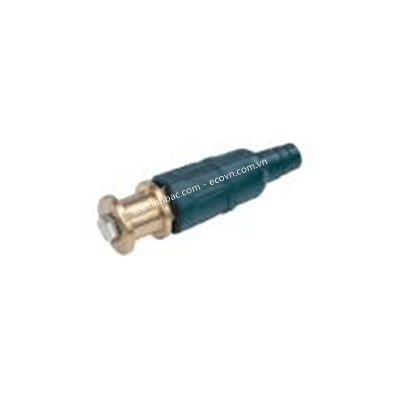

Đầu Nối Mass Cho Bàn Gá Hàn 3D D28

Đầu Nối Mass Cho Bàn Gá Hàn D28 Là Gì?

Đầu nối mass D28 là phụ kiện được sử dụng để kết nối dây mass của máy hàn với bàn gá hàn 3D D28, hỗ trợ tạo đường dẫn điện trong quá trình hàn.

Trong các phương pháp hàn sử dụng hồ quang điện như MIG, MAG, TIG hoặc hàn hồ quang tay, hệ thống cần có mạch điện phù hợp giữa máy hàn, dây hàn và chi tiết. Đầu nối mass giúp tạo điểm kết nối thuận tiện giữa dây mass và hệ thống bàn gá.

Thay vì phải bố trí kẹp mass trực tiếp vào từng vị trí của phôi, đầu nối được lắp vào bàn gá để tạo điểm kết nối phù hợp, sau đó dòng điện có thể đi qua hệ thống dẫn điện theo cấu hình được thiết lập.

Đặc Điểm Của Đầu Nối Mass D28

Đầu nối mass được thiết kế để sử dụng cùng hệ thống bàn gá hàn D28 và có thể kết hợp với các phụ kiện của bàn gá.

Một số đặc điểm nổi bật:

• Phù hợp với bàn gá hàn 3D D28.

• Hỗ trợ kết nối dây mass của máy hàn với bàn gá.

• Tạo điểm đấu nối thuận tiện trong quá trình làm việc.

• Có thể kết hợp với hệ thống phụ kiện D28.

• Giúp giảm việc phải bố trí dây mass trực tiếp trên từng vị trí phôi.

• Phù hợp với các công việc gá hàn cơ khí cần thao tác thường xuyên.

Việc lựa chọn và lắp đặt đầu nối cần phù hợp với thiết kế cụ thể của bàn gá, dây mass và thiết bị hàn đang sử dụng.

Công Dụng Của Đầu Nối Mass Trên Bàn Gá Hàn

Một hệ thống bàn gá hàn 3D không chỉ có nhiệm vụ định vị và giữ phôi mà còn có thể được sử dụng như một phần của hệ thống kết nối điện trong quá trình hàn khi thiết kế bàn gá cho phép dẫn điện.

Đầu nối mass D28 tạo điểm kết nối dây mass thuận tiện trên bàn gá. Khi phôi tiếp xúc phù hợp với bàn gá hoặc được kết nối điện theo cấu hình cần thiết, dòng điện hàn có thể được dẫn về máy hàn thông qua đường mass.

Điều này giúp người thợ thuận tiện hơn khi thao tác với các chi tiết được gá trên bàn, đặc biệt trong những công việc phải thay đổi vị trí phôi hoặc thực hiện nhiều mối hàn trên cùng một cụm kết cấu.

Ứng Dụng Trong Gá Hàn Cơ Khí

Đầu nối mass D28 có thể được sử dụng trong nhiều công việc:

• Hàn khung thép và kết cấu cơ khí.

• Hàn chi tiết dạng hộp, thanh và thép hình.

• Gá hàn các cụm kết cấu trước khi hoàn thiện.

• Hàn MIG/MAG các chi tiết cơ khí.

• Hàn TIG trong các công việc phù hợp.

• Hàn hồ quang tay.

• Sử dụng tại xưởng chế tạo máy và kết cấu thép.

• Kết hợp với bàn gá 3D trong các dây chuyền gia công cơ khí.

Đặc biệt, trong các xưởng thường xuyên sử dụng bàn gá hàn 3D, việc bố trí một điểm kết nối mass phù hợp giúp khu vực làm việc gọn gàng và thuận tiện hơn.

Cách Kết Hợp Đầu Nối Mass Với Bàn Gá D28

Đầu nối mass có thể được sử dụng cùng nhiều phụ kiện khác trên bàn gá hàn 3D.

Một quy trình cơ bản có thể gồm:

Bàn gá D28 → đầu nối mass → kết nối dây mass → khối đỡ → chốt định vị → cữ chặn → đặt phôi → kẹp giữ → kiểm tra → hàn.

Các phụ kiện định vị và kẹp giữ đảm nhiệm nhiệm vụ gá phôi, trong khi đầu nối mass đảm nhiệm vị trí kết nối điện theo cấu hình của hệ thống.

Khi sử dụng, cần đảm bảo điểm tiếp xúc điện sạch và phù hợp. Sơn, bụi bẩn, xỉ hàn hoặc lớp vật liệu cách điện tại vị trí tiếp xúc có thể ảnh hưởng đến khả năng dẫn điện. Đồng thời, dây mass cần được kết nối đúng kỹ thuật và phù hợp với máy hàn.

Đầu Nối Mass Có Thay Thế Kẹp Mass Không?

Đầu nối mass và kẹp mass có cùng mục đích liên quan đến việc tạo kết nối điện, nhưng cách sử dụng khác nhau.

Kẹp mass thường được kẹp trực tiếp vào phôi hoặc vị trí dẫn điện phù hợp. Trong khi đó, đầu nối mass trên bàn gá tạo một điểm kết nối cố định hoặc thuận tiện trên hệ thống bàn gá.

Việc sử dụng phương án nào phụ thuộc vào thiết kế bàn gá, khả năng dẫn điện của hệ thống và yêu cầu của từng công việc hàn.

Không nên mặc định rằng bàn gá sẽ luôn dẫn điện qua mọi vị trí. Cần kiểm tra thực tế khả năng tiếp xúc điện giữa bàn, phụ kiện và phôi trước khi đưa vào sản xuất.

Lưu Ý Khi Sử Dụng Đầu Nối Mass D28

Để đảm bảo kết nối phù hợp, người dùng nên:

• Kiểm tra vị trí tiếp xúc trước khi hàn.

• Làm sạch xỉ hàn và bụi bẩn tại khu vực tiếp xúc.

• Kiểm tra dây mass và các điểm kết nối.

• Đảm bảo kết nối chắc chắn, tránh tiếp xúc chập chờn.

• Kiểm tra khả năng dẫn điện của cấu hình bàn gá trước khi sử dụng.

• Không để dây mass bị kéo căng hoặc đặt tại vị trí gây vướng trong thao tác.

Đặc biệt, đầu nối mass chỉ là một phần trong hệ thống điện hàn. Việc đấu nối cần tuân thủ hướng dẫn của nhà sản xuất máy hàn và các yêu cầu an toàn điện tại nơi làm việc.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

Đầu Nối Mass D28 Tại Eco Kinh Bắc

ECO KINH BẮC cung cấp bàn gá hàn 3D D28 và hệ thống phụ kiện bàn gá, phục vụ nhu cầu định vị, cố định và hỗ trợ quá trình gia công, hàn kết cấu cơ khí.

Đầu nối mass có thể được kết hợp cùng chốt định vị, chốt khóa, khối L/U, khối V, cữ chặn, thước định vị và các loại kẹp D28 để xây dựng hệ thống gá phù hợp với từng sản phẩm.

Liên hệ Eco Kinh Bắc để được tư vấn đầu nối mass D28 và giải pháp bàn gá hàn 3D phù hợp với nhu cầu sử dụng.
