Khớp Định Vị Góc 90° D28 – Phụ Kiện Bàn Gá Hàn 3D

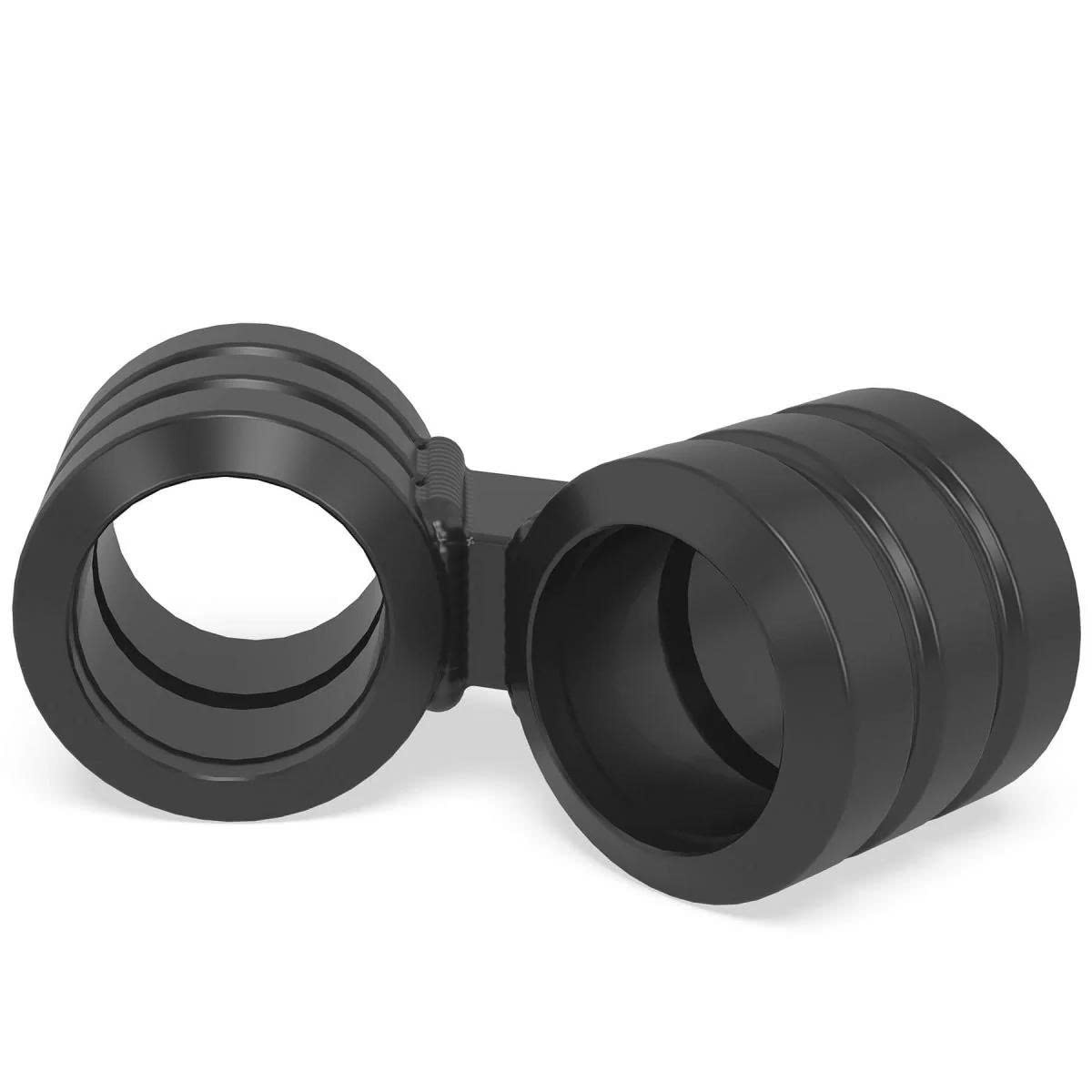

Khớp Định Vị Góc 90° D28 Là Gì?

Khớp định vị góc 90° D28 là phụ kiện sử dụng trên bàn gá hàn 3D D28, hỗ trợ tạo và duy trì vị trí vuông góc giữa các chi tiết trong quá trình gá lắp và hàn.

Sản phẩm phù hợp với những công việc yêu cầu các chi tiết được bố trí theo góc 90°, chẳng hạn như gá khung, khung hộp, kết cấu thép, thanh thép hình và các cụm chi tiết cơ khí.

Thông qua hệ thống lỗ D28 trên bàn gá, khớp định vị có thể được kết hợp với chốt và các phụ kiện khác để tạo thành một cấu hình gá phù hợp với từng loại sản phẩm.

Đặc Điểm Của Khớp Định Vị Góc 90° D28

Khớp định vị góc 90° được thiết kế để hỗ trợ các thao tác định vị góc trong hệ thống bàn gá hàn 3D.

Một số đặc điểm nổi bật:

• Dùng cho bàn gá hàn 3D hệ D28.

• Hỗ trợ tạo vị trí 90° giữa các chi tiết.

• Phù hợp gá các chi tiết cần kiểm soát góc vuông.

• Có thể kết hợp với chốt định vị và chốt khóa D28.

• Dễ dàng bố trí lại khi thay đổi kích thước sản phẩm.

• Hỗ trợ xây dựng đồ gá có khả năng tháo lắp và tái sử dụng.

Khớp định vị không chỉ được sử dụng để tạo góc mà còn có thể đóng vai trò như một điểm tham chiếu trong quá trình bố trí chi tiết trên bàn gá.

Công Dụng Trong Bàn Gá Hàn 3D

Khớp định vị góc 90° D28 hỗ trợ tạo góc vuông và định vị chi tiết trên bàn gá hàn 3D, phù hợp gá khung, hộp và kết cấu cơ khí.

Khi chế tạo một khung hoặc kết cấu cơ khí, việc giữ các thanh và chi tiết đúng vị trí trước khi hàn là rất quan trọng. Nếu góc giữa các chi tiết bị sai lệch, sản phẩm sau khi hàn có thể không đạt hình dạng mong muốn.

Khớp định vị góc 90° D28 hỗ trợ tạo điểm chuẩn để người vận hành bố trí các chi tiết vuông góc với nhau trước khi tiến hành kẹp và hàn.

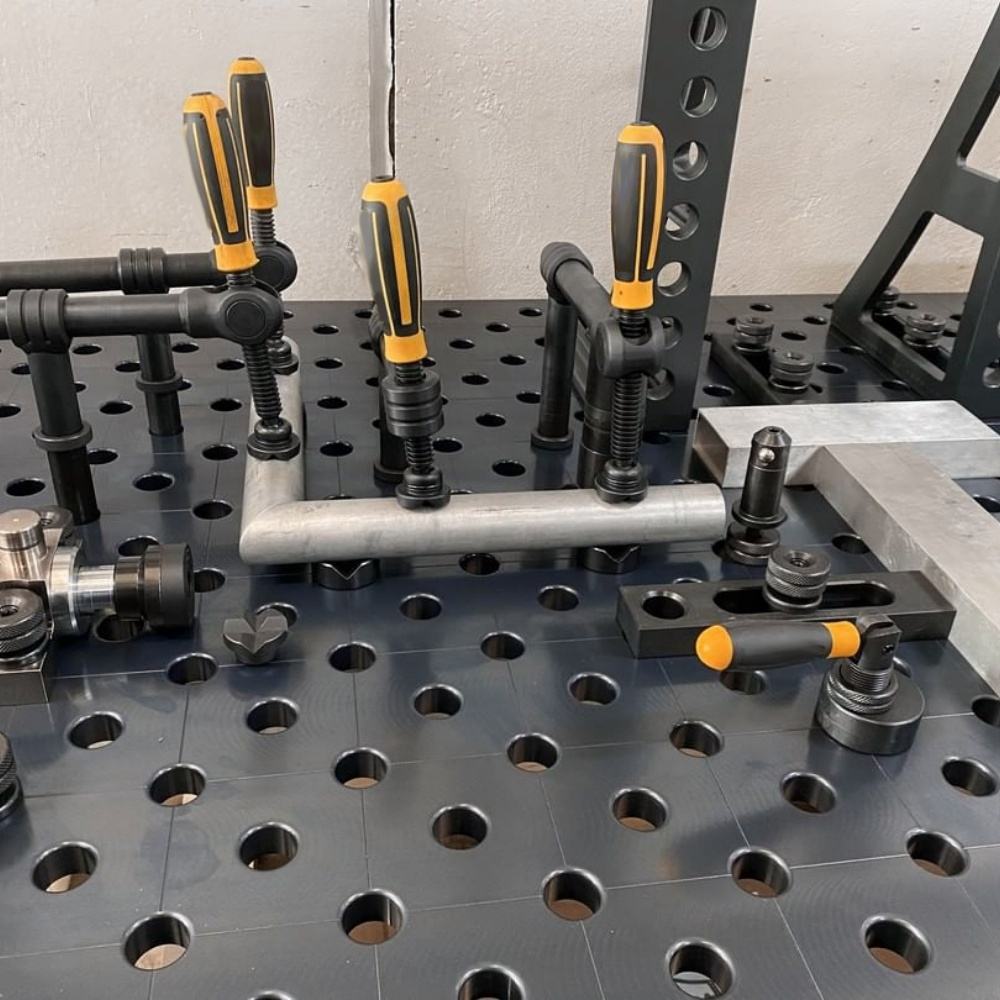

Ví dụ, khi gá một khung hộp, người dùng có thể đặt thanh thứ nhất làm chuẩn, sau đó sử dụng khớp 90° để định vị thanh thứ hai theo phương vuông góc. Tiếp theo, kết hợp chốt định vị và kẹp để giữ các chi tiết trước khi hàn.

Sau khi hoàn thành một sản phẩm, vị trí của khớp có thể được thay đổi để phù hợp với cấu hình sản phẩm tiếp theo.

Ứng Dụng Của Khớp Định Vị Góc 90° D28

Khớp định vị góc 90° D28 có thể ứng dụng trong nhiều công việc gia công và chế tạo cơ khí:

• Gá khung thép vuông góc.

• Gá khung hộp và kết cấu dạng khung.

• Định vị thanh thép và thép hình.

• Gá các chi tiết dạng tấm theo góc 90°.

• Lắp ráp các cụm chi tiết cơ khí.

• Hỗ trợ gá trước khi hàn điểm và hàn hoàn thiện.

• Chế tạo đồ gá hàn cho nhiều loại sản phẩm.

• Sử dụng trong xưởng cơ khí, kết cấu thép và chế tạo máy.

Đặc biệt, phụ kiện này phù hợp với các công việc cần lặp lại nhiều lần cùng một dạng góc hoặc cần nhanh chóng thiết lập góc vuông cho từng bộ phận của sản phẩm.

Kết Hợp Với Các Phụ Kiện D28

Để tạo thành một bộ gá hoàn chỉnh, khớp định vị góc 90° D28 có thể kết hợp với nhiều phụ kiện khác.

Một cấu hình cơ bản có thể gồm:

Bàn gá D28 → khớp định vị 90° → chốt định vị → khối đỡ → đặt phôi → cữ chặn → kẹp giữ → kiểm tra góc → hàn.

Trong đó:

• Khớp 90°: hỗ trợ tạo góc vuông.

• Chốt định vị: xác lập vị trí chi tiết.

• Khối đỡ: tạo điểm tựa.

• Cữ chặn: xác định giới hạn.

• Kẹp: giữ chi tiết trong quá trình gá và hàn.

Có thể kết hợp thêm khối L, khối U, thước định vị, giá đỡ khung, kẹp nhanh và chốt khóa D28 để xây dựng cấu hình phù hợp với từng loại phôi.

Lợi Ích Khi Sử Dụng Khớp Định Vị 90° D28

Việc sử dụng khớp định vị góc 90° giúp người vận hành có thêm một điểm chuẩn trực quan khi bố trí các chi tiết vuông góc trên bàn gá.

Thay vì phải chế tạo một bộ gá riêng cho từng kích thước sản phẩm, hệ thống bàn gá D28 cho phép thay đổi vị trí phụ kiện theo từng cấu hình. Điều này đặc biệt hữu ích trong các xưởng gia công có nhiều mã sản phẩm hoặc thường xuyên thay đổi kích thước khung.

Để đạt hiệu quả định vị, nên kết hợp khớp 90° với các phụ kiện tạo chuẩn và kiểm tra góc phù hợp, đồng thời bố trí điểm tựa và điểm kẹp hợp lý.

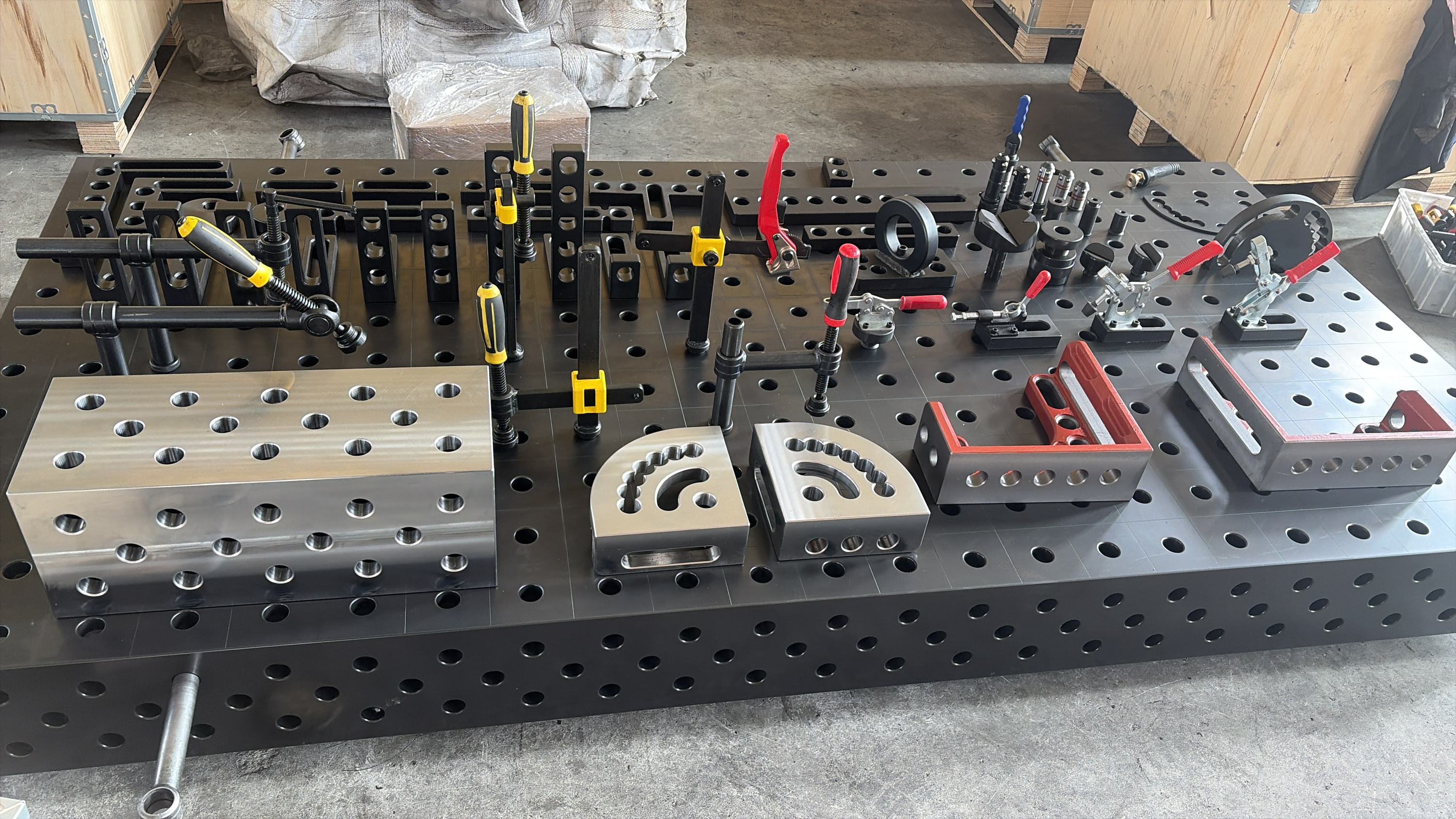

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

Khớp Định Vị Góc 90° D28 Tại Eco Kinh Bắc

ECO KINH BẮC cung cấp hệ thống bàn gá hàn 3D D28 và phụ kiện gá hàn, hỗ trợ doanh nghiệp xây dựng giải pháp gá linh hoạt cho nhiều nhu cầu gia công cơ khí.

Khớp định vị góc 90° D28 có thể kết hợp cùng chốt định vị, chốt khóa, khối L/U, cữ chặn, thước định vị, giá đỡ và kẹp D28 để tạo cấu hình gá phù hợp với từng sản phẩm.

Liên hệ Eco Kinh Bắc để được tư vấn khớp định vị góc 90° D28 và phụ kiện bàn gá hàn 3D phù hợp.
