Thanh Kẹp Cầu Ba Điểm D28 – Phụ Kiện Bàn Gá Hàn 3D

Thanh Kẹp Cầu Ba Điểm D28 Là Gì?

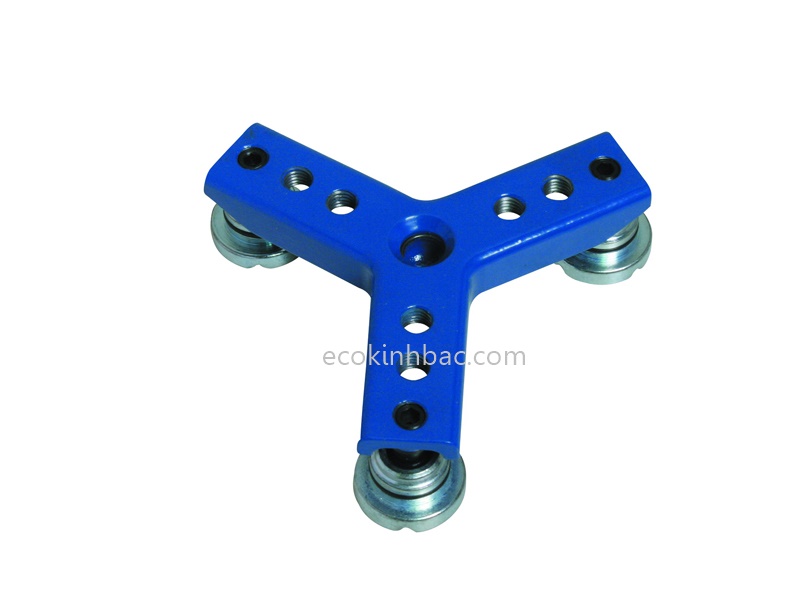

Thanh kẹp cầu ba điểm D28 là phụ kiện dùng trên bàn gá hàn 3D D28, hỗ trợ giữ và cố định chi tiết trong quá trình gá lắp, căn chỉnh và hàn.

Sản phẩm có thiết kế dạng thanh cầu với ba điểm liên kết, tạo thêm lựa chọn khi bố trí các vị trí kẹp trên bàn gá. Với kích thước 170×35×20 mm, thanh kẹp có cấu hình gọn, thuận tiện kết hợp với các phụ kiện D28 để xây dựng nhiều phương án gá khác nhau.

Đây là phụ kiện hữu ích khi cần giữ chi tiết tại nhiều vị trí hoặc muốn tạo cơ cấu kẹp phù hợp với hình dạng thực tế của phôi.

Thông Số Thanh Kẹp Cầu Ba Điểm D28

• Tên sản phẩm: Thanh kẹp cầu ba điểm D28

• Hệ sử dụng: Bàn gá hàn 3D D28

• Kích thước: 170×35×20 mm

• Kiểu thiết kế: Thanh kẹp cầu ba điểm

• Công dụng: Hỗ trợ kẹp, giữ và cố định chi tiết

• Ứng dụng: Gá hàn, lắp ráp và định vị chi tiết cơ khí

Khi sử dụng, cần lựa chọn chốt và phụ kiện liên kết phù hợp với cấu hình của bàn gá và vị trí cần kẹp.

Công Dụng Của Thanh Kẹp Cầu Ba Điểm D28

Trong quá trình gá hàn, sau khi phôi được đặt lên các điểm tựa và xác lập vị trí, cần có cơ cấu giữ để hạn chế phôi dịch chuyển trong quá trình thao tác.

Thanh kẹp cầu ba điểm D28 hỗ trợ tạo ba vị trí liên kết, từ đó người dùng có thêm phương án bố trí cơ cấu giữ theo hình dạng và kích thước của chi tiết.

Đối với những phôi có chiều dài, bề mặt rộng hoặc cần giữ ở nhiều vị trí, thanh kẹp có thể được bố trí kết hợp với các điểm tựa và phụ kiện định vị để tạo thành cấu hình gá phù hợp.

Việc sử dụng thanh kẹp cầu cũng giúp người dùng tận dụng hệ thống lỗ D28 trên bàn gá để thay đổi vị trí kẹp khi chuyển sang sản phẩm khác.

Ứng Dụng Trong Gá Hàn Cơ Khí

Thanh kẹp cầu ba điểm D28 có thể được sử dụng trong nhiều công việc gia công, lắp ráp và hàn như:

• Gá và giữ khung thép.

• Cố định chi tiết dạng hộp.

• Giữ các thanh thép và thép hình.

• Kẹp chi tiết dạng tấm.

• Giữ cụm chi tiết trước và trong quá trình hàn.

• Hỗ trợ cố định phôi sau khi đã định vị.

• Gá các chi tiết có kích thước và hình dạng khác nhau.

• Xây dựng đồ gá hàn có khả năng tháo lắp và tái sử dụng.

Với khả năng thay đổi vị trí liên kết trên bàn gá D28, người vận hành có thể điều chỉnh cấu hình kẹp theo từng loại sản phẩm thay vì phải sử dụng một phương án cố định.

Kết Hợp Với Các Phụ Kiện Bàn Gá D28

Thanh kẹp cầu ba điểm D28 thường được sử dụng cùng nhiều phụ kiện khác để tạo thành một hệ thống gá hoàn chỉnh.

Một quy trình gá cơ bản có thể gồm:

Bàn gá D28 → khối đỡ → cữ chặn → chốt định vị → đặt phôi → thanh kẹp cầu ba điểm → chốt khóa → kiểm tra → hàn.

Trong đó, khối đỡ tạo điểm tựa cho chi tiết; cữ chặn và chốt định vị hỗ trợ xác lập vị trí; thanh kẹp cầu thực hiện nhiệm vụ giữ phôi; còn chốt khóa giúp cố định các thành phần của bộ gá.

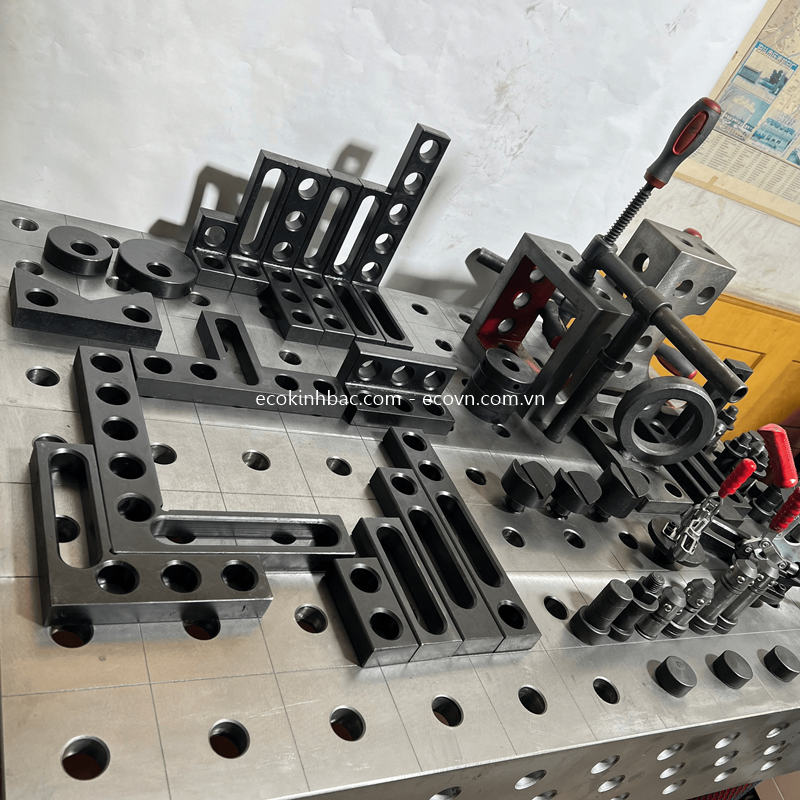

Ngoài ra, có thể kết hợp với khối L, khối U, thước định vị, giá đỡ khung, kẹp nhanh và các loại chốt D28 để đáp ứng từng phương án gá cụ thể.

Thanh Kẹp Ba Điểm So Với Thanh Kẹp Hai Điểm

Điểm khác biệt cơ bản nằm ở số lượng điểm liên kết. Thanh kẹp hai điểm phù hợp với những cấu hình cần hai vị trí liên kết, trong khi thanh kẹp ba điểm cung cấp thêm một vị trí liên kết để bố trí cơ cấu giữ.

Với cùng kích thước 170×35×20 mm, việc lựa chọn loại hai điểm hay ba điểm phụ thuộc vào thiết kế bộ gá, hình dạng phôi và vị trí cần giữ.

Không nên chỉ dựa vào số lượng điểm liên kết để đánh giá hiệu quả kẹp. Cần xem xét tổng thể vị trí điểm tựa, hướng lực, vị trí chốt và cách bố trí phụ kiện trên bàn gá.

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

Thanh Kẹp Cầu Ba Điểm D28 Tại Eco Kinh Bắc

ECO KINH BẮC cung cấp các dòng bàn gá hàn 3D D28 và phụ kiện gá hàn, hỗ trợ doanh nghiệp xây dựng hệ thống gá linh hoạt cho nhiều công việc gia công cơ khí.

Thanh kẹp cầu ba điểm D28 170×35×20 mm có thể kết hợp với chốt khóa, chốt định vị, khối đỡ, cữ chặn, thước định vị và các phụ kiện D28 khác để tạo thành cấu hình gá phù hợp với từng loại sản phẩm.

Liên hệ Eco Kinh Bắc để được tư vấn thanh kẹp cầu ba điểm D28 và giải pháp phụ kiện bàn gá hàn 3D.
