Khớp Định Vị Góc 45° D28 – Phụ Kiện Bàn Gá Hàn 3D

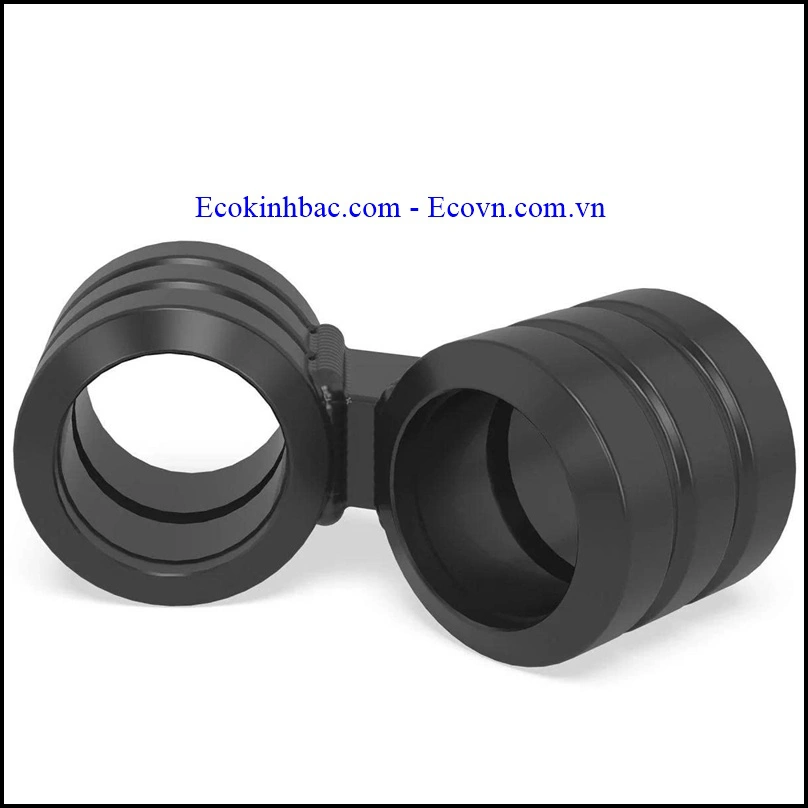

Khớp Định Vị Góc 45° D28 Là Gì?

Khớp định vị góc 45° D28 là phụ kiện dùng trên bàn gá hàn 3D D28, hỗ trợ tạo điểm liên kết và định vị các chi tiết theo góc 45° trong quá trình gá lắp và hàn.

Sản phẩm đặc biệt hữu ích khi gia công những kết cấu không chỉ nằm trên cùng một mặt phẳng mà cần bố trí các chi tiết theo một góc nghiêng xác định. Thay vì phải tự chế các cữ góc riêng, người dùng có thể kết hợp khớp định vị với hệ thống lỗ D28 và các phụ kiện khác để hình thành cấu hình gá phù hợp.

Đặc Điểm Của Khớp Định Vị Góc 45° D28

Khớp định vị góc 45° được thiết kế để phục vụ các nhu cầu gá chi tiết theo góc trên bàn gá D28.

Một số đặc điểm nổi bật:

• Dùng cho bàn gá hàn 3D hệ D28.

• Hỗ trợ tạo cấu hình gá 45°.

• Phù hợp với các chi tiết cần thay đổi hướng hoặc mặt phẳng gá.

• Có thể kết hợp với chốt định vị và chốt khóa D28.

• Tháo lắp và điều chỉnh thuận tiện theo cấu hình đồ gá.

• Phù hợp với nhiều loại chi tiết và kết cấu cơ khí.

Khi sử dụng, vị trí lắp đặt của khớp cần được kết hợp với các điểm chuẩn và phụ kiện hỗ trợ để tạo cấu hình gá phù hợp với sản phẩm.

Công Dụng Của Khớp Định Vị Góc 45°

Trong gia công cơ khí, nhiều sản phẩm có các chi tiết được liên kết với nhau theo góc nghiêng thay vì góc 90° thông thường.

Khớp định vị góc 45° D28 giúp người dùng tạo điểm gá theo góc 45°, từ đó hỗ trợ định vị các thanh, tấm, khung hoặc chi tiết cần thay đổi hướng trong quá trình lắp ráp.

Khi chi tiết đã được đặt đúng vị trí, có thể kết hợp thêm chốt định vị và kẹp để giữ phôi trước khi thực hiện các bước kiểm tra và hàn.

Nhờ sử dụng cùng hệ thống bàn gá 3D, cấu hình có thể được tháo ra và điều chỉnh khi chuyển sang sản phẩm khác.

Ứng Dụng Trong Gá Hàn Cơ Khí

Khớp định vị góc 45° D28 có thể được ứng dụng trong nhiều công việc như:

• Gá các khung cơ khí có chi tiết nghiêng 45°.

• Định vị thanh hộp theo góc 45°.

• Gá các chi tiết dạng tấm nghiêng.

• Lắp ráp các cụm kết cấu có góc xiên.

• Hỗ trợ chế tạo khung và kết cấu cơ khí.

• Gá chi tiết trước khi hàn cố định.

• Xây dựng đồ gá cho các sản phẩm cần nhiều góc khác nhau.

• Sử dụng trong xưởng cơ khí, chế tạo máy và kết cấu thép.

Đặc biệt, phụ kiện này phù hợp với những công việc cần thay đổi cấu hình gá thường xuyên, bởi vị trí và cách kết hợp với các phụ kiện khác có thể được điều chỉnh theo từng sản phẩm.

Kết Hợp Với Các Phụ Kiện D28

Khớp định vị góc 45° phát huy hiệu quả khi được sử dụng kết hợp với các phụ kiện khác trên bàn gá hàn 3D.

Một cấu hình gá có thể gồm:

Bàn gá D28 → khớp định vị 45° → chốt khóa → khối đỡ → chốt định vị → đặt phôi → kẹp giữ → kiểm tra → hàn.

Trong đó:

• Khớp định vị 45°: tạo cấu hình gá theo góc mong muốn.

• Chốt khóa: cố định phụ kiện vào vị trí.

• Khối đỡ: tạo điểm tựa cho phôi.

• Chốt định vị: xác lập vị trí chi tiết.

• Kẹp: giữ phôi trong quá trình thao tác.

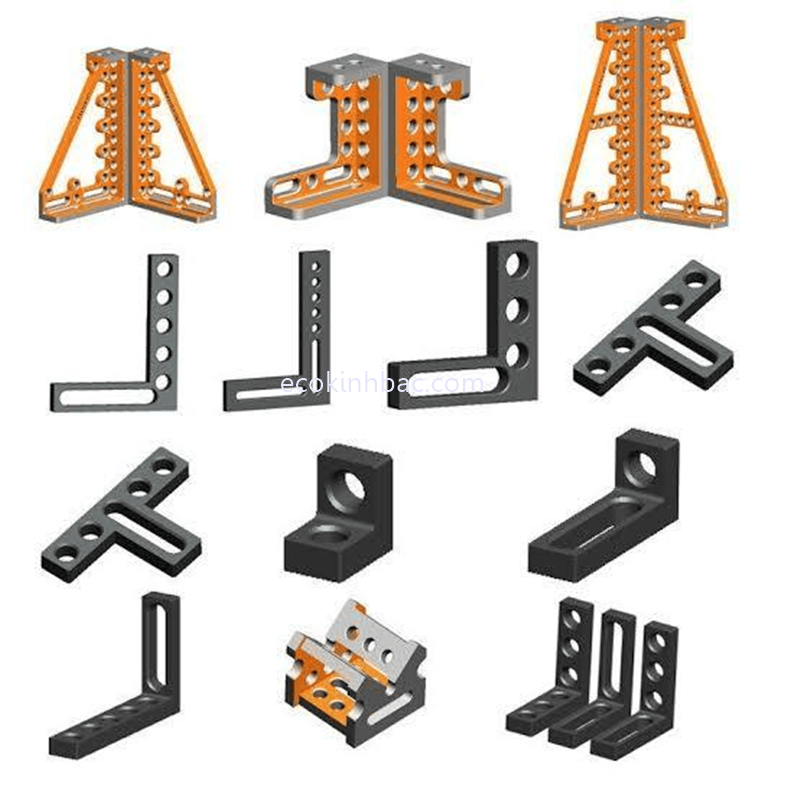

Có thể kết hợp thêm khối L, khối U, thước định vị, cữ chặn, giá đỡ khung và các loại kẹp D28 tùy theo hình dạng sản phẩm.

Lợi Ích Khi Sử Dụng Khớp Định Vị 45° D28

Một trong những ưu điểm của bàn gá hàn 3D là khả năng xây dựng nhiều cấu hình đồ gá từ cùng một hệ thống lỗ.

Khớp định vị góc 45° giúp mở rộng khả năng gá các chi tiết không nằm vuông góc với mặt bàn. Người dùng có thể kết hợp phụ kiện này với các thành phần khác để tạo điểm tựa, điểm chặn và điểm giữ phù hợp.

Khi chuyển sang sản phẩm khác, cấu hình gá có thể được tháo lắp và bố trí lại thay vì phải chế tạo một bộ gá mới hoàn toàn.

Để đạt hiệu quả định vị, cần kết hợp khớp góc với các điểm chuẩn, chốt và cơ cấu kẹp phù hợp, đồng thời kiểm tra góc và vị trí của chi tiết trước khi hàn.

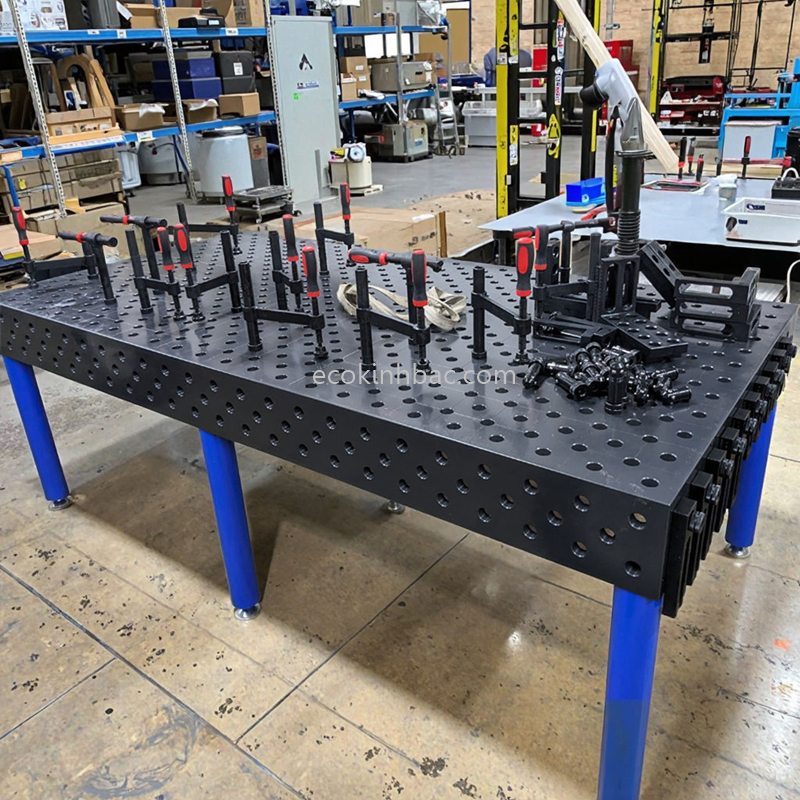

Bàn gá hàn kích thước 1000x1000mm

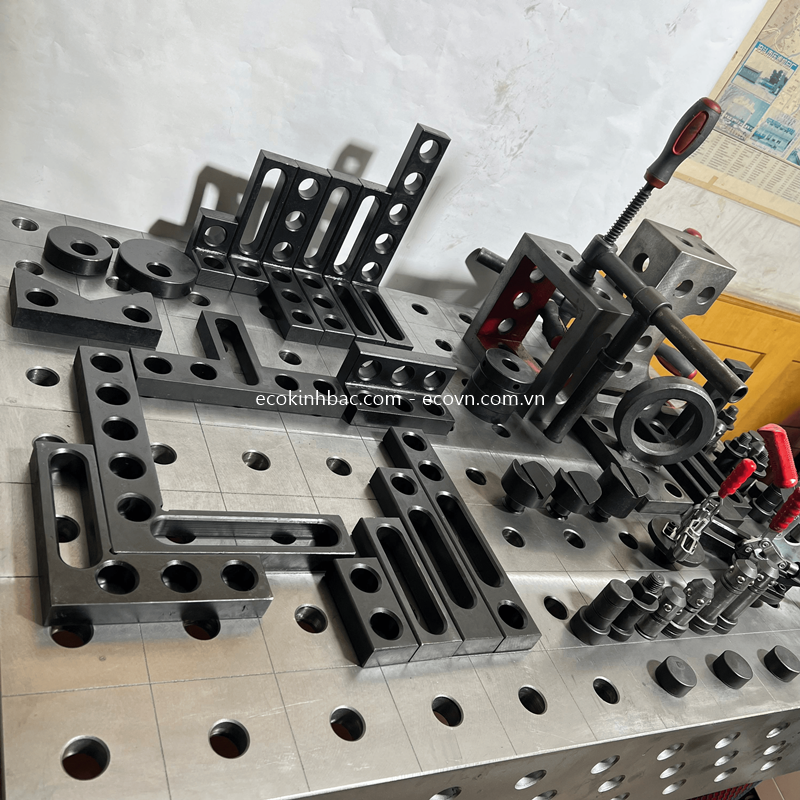

Kẹp bàn hàn và phụ kiện

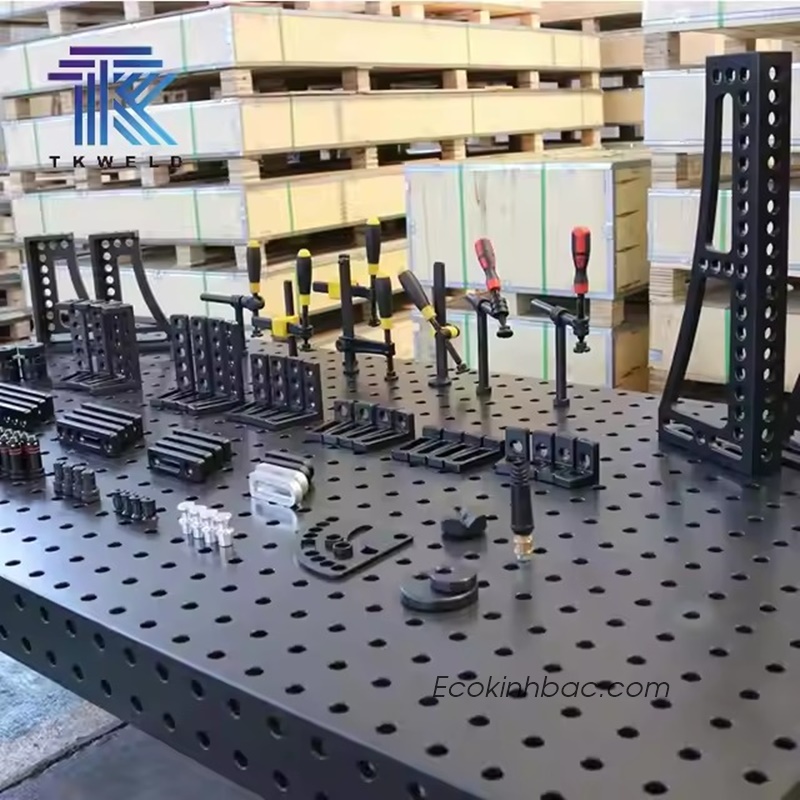

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

Khớp Định Vị Góc 45° D28 Tại Eco Kinh Bắc

ECO KINH BẮC cung cấp các dòng bàn gá hàn 3D D28 và phụ kiện gá hàn, phục vụ nhu cầu định vị, đỡ, cố định và lắp ráp chi tiết trong gia công cơ khí.

Khớp định vị góc 45° D28 có thể kết hợp với chốt khóa, chốt định vị, khối đỡ, cữ chặn, thước định vị và kẹp D28 để xây dựng cấu hình gá phù hợp với từng sản phẩm.

Liên hệ Eco Kinh Bắc để được tư vấn khớp định vị góc 45° D28 và hệ thống phụ kiện bàn gá hàn 3D phù hợp với nhu cầu thực tế.
