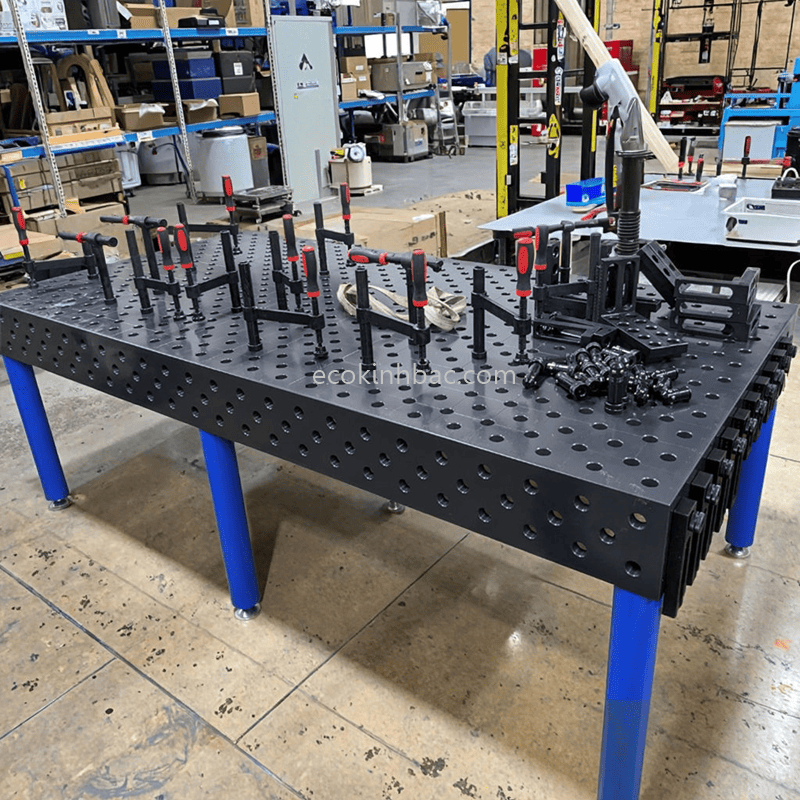

Bàn Gá Hàn D16 Ứng Dụng Gia Công Giá Đỡ Linh Kiện Nhỏ

Gia công giá đỡ nhỏ bằng bàn gá hàn D16

Các loại giá đỡ nhỏ, tai gá, bản mã, chân đỡ và cụm liên kết là những sản phẩm thường xuất hiện trong thiết bị cơ khí, máy móc và dây chuyền sản xuất. Mặc dù kích thước không lớn, các chi tiết này có thể yêu cầu nhiều vị trí lắp ghép và góc hàn khác nhau.

Bàn gá hàn D16 giúp người thợ xây dựng hệ thống định vị phù hợp với kích thước nhỏ của sản phẩm. Các chốt định vị, cữ chặn, thước định vị và kẹp có thể được bố trí trực tiếp trên mặt bàn theo vị trí cần thiết.

Ví dụ, khi gia công một giá đỡ dạng chữ L, hai chi tiết có thể được đặt sát cữ góc 90°, sau đó sử dụng kẹp để giữ trước khi hàn đính. Với giá đỡ có góc nghiêng, phụ kiện góc phù hợp có thể tạo điểm tựa cho chi tiết.

Đối với các bản mã nhỏ, cữ chặn giúp xác định vị trí đặt phôi. Khi cần sản xuất nhiều bản mã giống nhau, cấu hình cữ có thể được giữ nguyên để người thợ nhanh chóng đặt các chi tiết tiếp theo.

Bàn D16 cũng phù hợp khi sản phẩm có nhiều chi tiết nhỏ cần gá trong cùng một khu vực. Người sử dụng có thể bố trí các điểm tựa và điểm kẹp xung quanh sản phẩm để hạn chế dịch chuyển trong quá trình hàn.

Một yếu tố quan trọng trong các sản phẩm nhỏ là khả năng thao tác. Phụ kiện D16 có kích thước phù hợp với hệ thống bàn D16, giúp người thợ dễ dàng tiếp cận sản phẩm và điều chỉnh vị trí gá.

Đối với những chi tiết cần thay đổi chiều cao, Height Regulator hoặc vòng đệm điều chỉnh có thể được sử dụng để tạo cao độ mong muốn. Khối V cũng có thể hỗ trợ các chi tiết dạng tròn hoặc ống nhỏ.

Tìm hiểu thêm các loại bàn gá hàn tại đây

Bàn gá hàn kích thước 1000x1000mm

Kẹp bàn hàn và phụ kiện

Bàn gá hàn bằng thép kích thước 2000x1500 lỗ D28

Kết luận

Bàn gá hàn D16 là giải pháp phù hợp cho giá đỡ linh kiện, tai gá, bản mã và các cụm cơ khí nhỏ, nơi cần nhiều điểm định vị và thao tác linh hoạt. ECO Kinh Bắc chuyên tư vấn giải pháp bàn gá hàn và phụ kiện, lựa chọn cấu hình D16 theo kích thước và đặc điểm sản phẩm.
