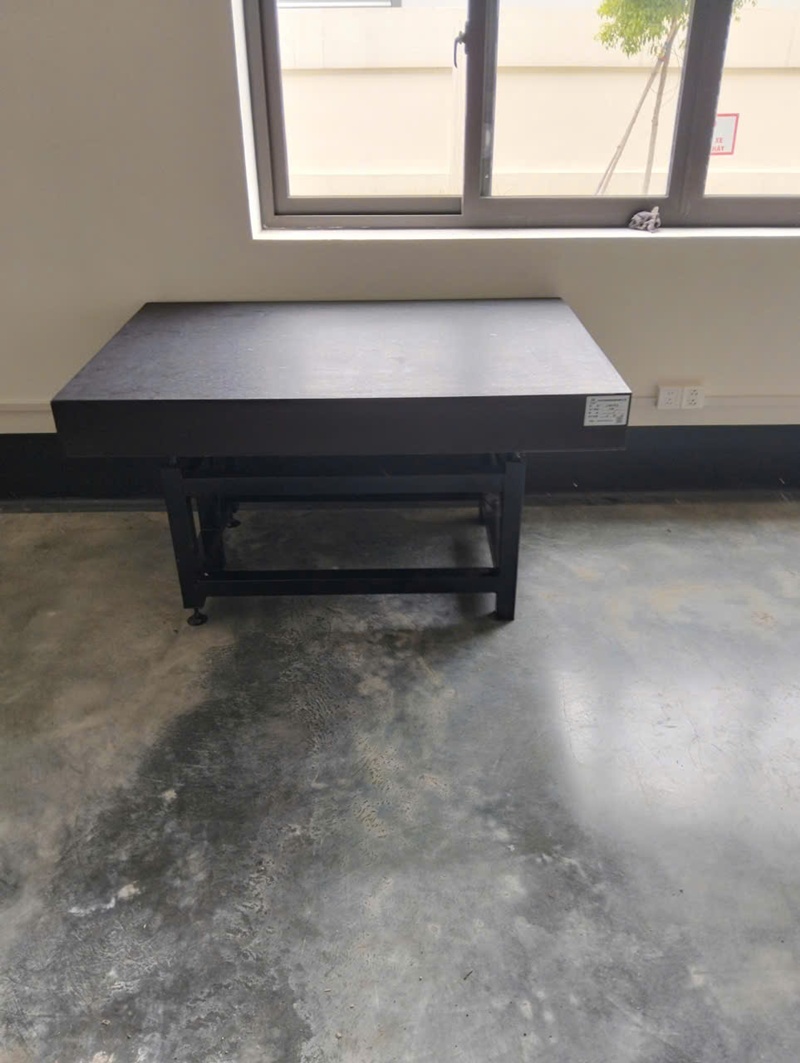

Bàn map 1200×800×150 mm Grade 00 cho phòng QC

1. THÔNG SỐ KỸ THUẬT

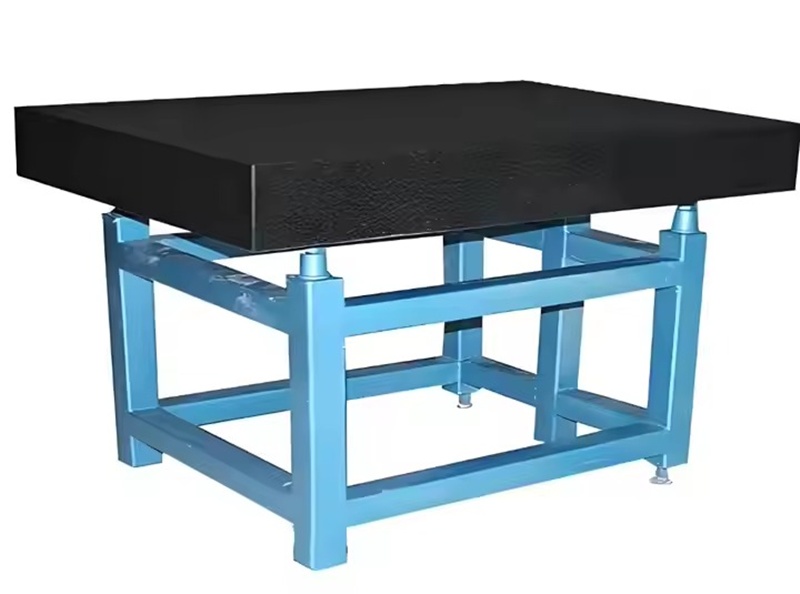

Tên sản phẩm: Bàn map 1200×800×150 mm

Kích thước bàn: 1200×800×150 mm

Chiều cao bàn: 800 mm

Cấp chính xác: Grade 00

Vật liệu: Mặt bàn đá granite, khung chân bằng sắt sơn tĩnh điện

Trọng lượng: Khoảng 438 kg

Thương hiệu: FUHENG

Bảo hành: 12 tháng

2. Bàn map 1200×800×150 mm là gì?

Bàn map 1200×800×150 mm thuộc nhóm bàn map kích thước lớn, được sử dụng làm bề mặt chuẩn trong các công việc đo kiểm cơ khí chính xác.

Với chiều dài 1.200 mm và chiều rộng 800 mm, sản phẩm tạo không gian làm việc rộng, phù hợp với các chi tiết lớn, khuôn, đồ gá, jig và fixture cần kiểm tra trên một mặt chuẩn có diện tích đáng kể.

Độ dày 150 mm giúp bàn có kết cấu phù hợp với các ứng dụng đo kiểm yêu cầu tính ổn định cao.

3. Công Dụng Và Đối Tượng Sử Dụng Bàn Map 1200×800

Bàn Map đá Granite 1500×800 phù hợp với các doanh nghiệp cần mặt chuẩn rộng để phục vụ công tác đo kiểm và kiểm soát chất lượng, bao gồm:

Phòng QC, phòng đo: Kiểm tra độ phẳng và các đặc tính hình học của chi tiết.
Xưởng CNC, cơ khí chính xác: Kiểm tra chi tiết sau gia công.
Xưởng khuôn, bộ phận tooling: Kiểm tra khuôn, jig, fixture và đồ gá.
Nhà máy sản xuất: Đo kiểm các chi tiết dạng tấm, dạng khối hoặc dạng dài.

Với chiều dài 1200 mm, bàn Map tạo không gian thuận tiện để kiểm tra chi tiết lớn và di chuyển thiết bị đo trên phạm vi rộng.

4. Khi nào nên chọn bàn map 1200×800?

Kích thước này phù hợp khi các mẫu 600×600, 750×500 hoặc 1000×750 không còn đủ diện tích thao tác.

Bàn map 1200×800 đặc biệt phù hợp với nhà máy cần kiểm tra:

Chi tiết cơ khí kích thước lớn

Khuôn mẫu

Jig và fixture

Đồ gá CNC

Các chi tiết dạng tấm hoặc dạng khối có chiều dài lớn

Nếu nhu cầu đo kiểm chỉ tập trung vào chi tiết nhỏ, không nên sử dụng bàn kích thước lớn vì sẽ làm tăng chi phí và diện tích bố trí.

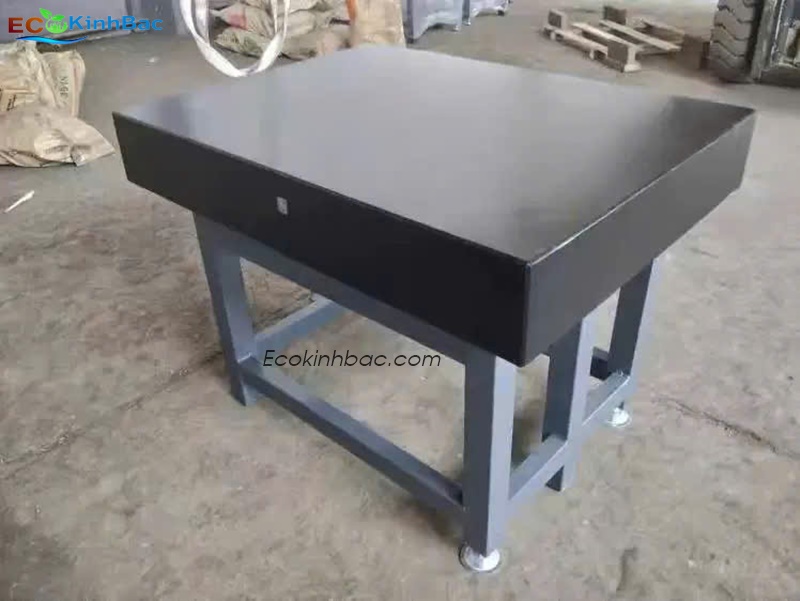

Các kính thước bàn map khác

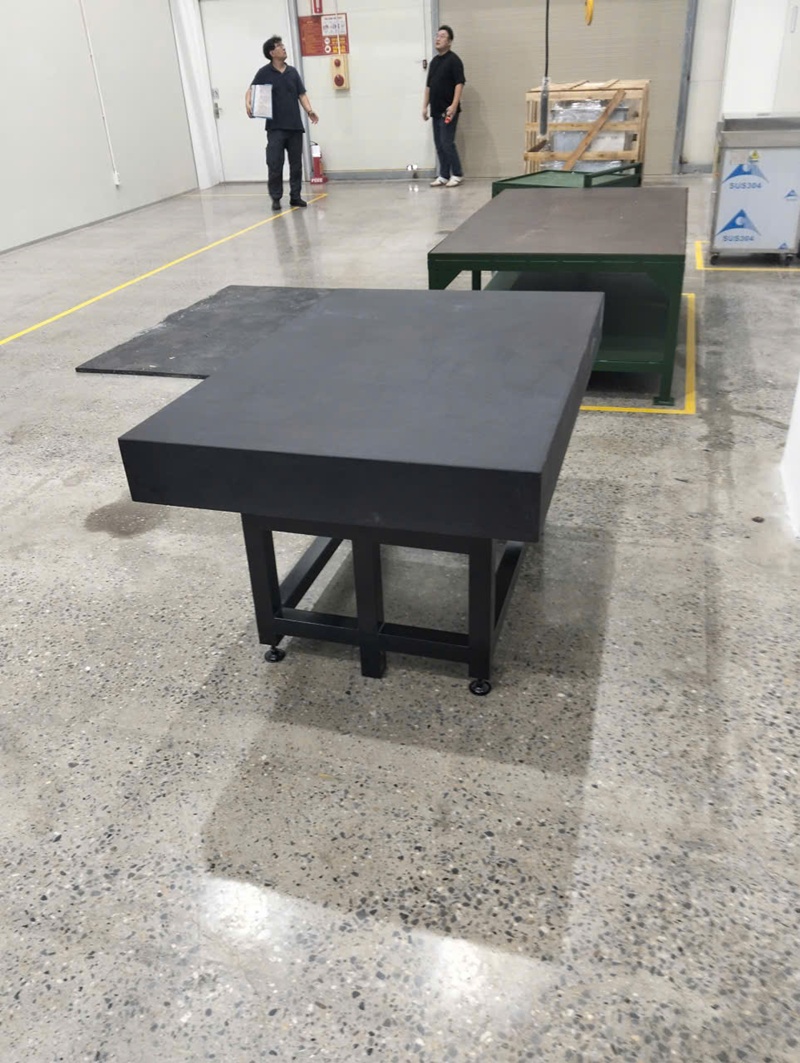

Bàn map gia công theo yêu cầu

Thước vuông granite

5. Bàn map granite Grade 00 cho phòng QC

Cấp chính xác Grade 00 phù hợp với những ứng dụng yêu cầu kiểm soát cao về mặt chuẩn đo kiểm.

Tuy nhiên, việc lựa chọn cấp chính xác cần căn cứ vào dung sai và phương pháp đo của sản phẩm.

Nguyên tắc lựa chọn:

Dung sai chi tiết → phương pháp đo → độ chính xác yêu cầu → cấp chính xác bàn map.

Với các chi tiết cơ khí chính xác, khuôn hoặc fixture có yêu cầu hình học chặt, Grade 00 có thể là lựa chọn phù hợp.

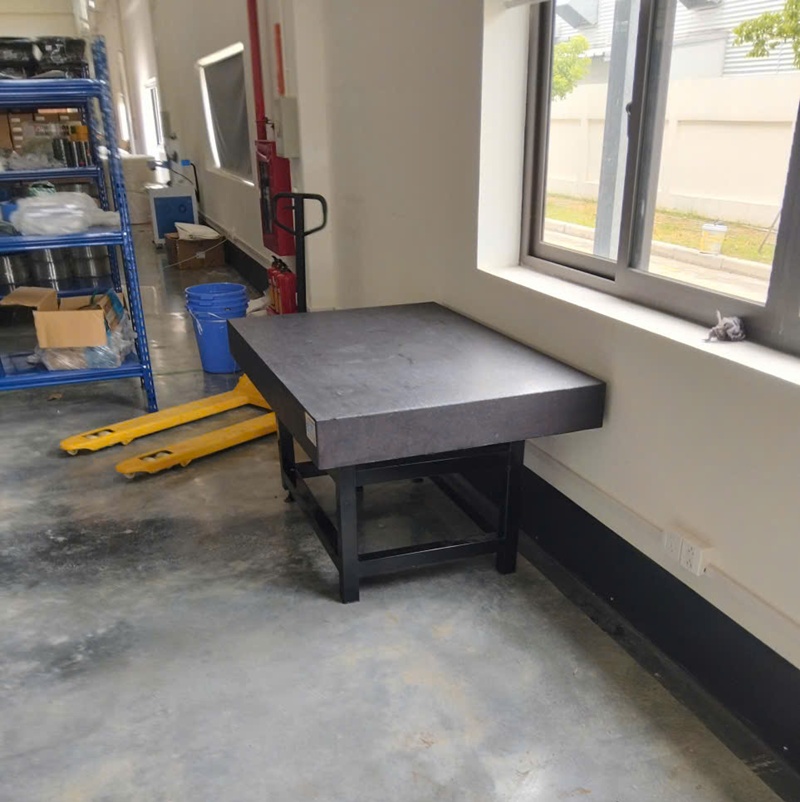

Bàn giao bàn map cho Cty tại Ninh Bình

6. Ưu điểm của bàn map kích thước lớn

Điểm nổi bật của bàn map 1200×800 là khả năng đáp ứng những chi tiết mà các bàn nhỏ không thể bố trí thuận tiện.

Chiều dài 1.200 mm cho phép kiểm tra các chi tiết dài và tạo phạm vi di chuyển rộng cho đồng hồ so hoặc dụng cụ đo.

Chiều rộng 800 mm giúp có thêm không gian bố trí chi tiết, gá đo và các dụng cụ liên quan mà không phải chia phép đo thành nhiều vị trí.

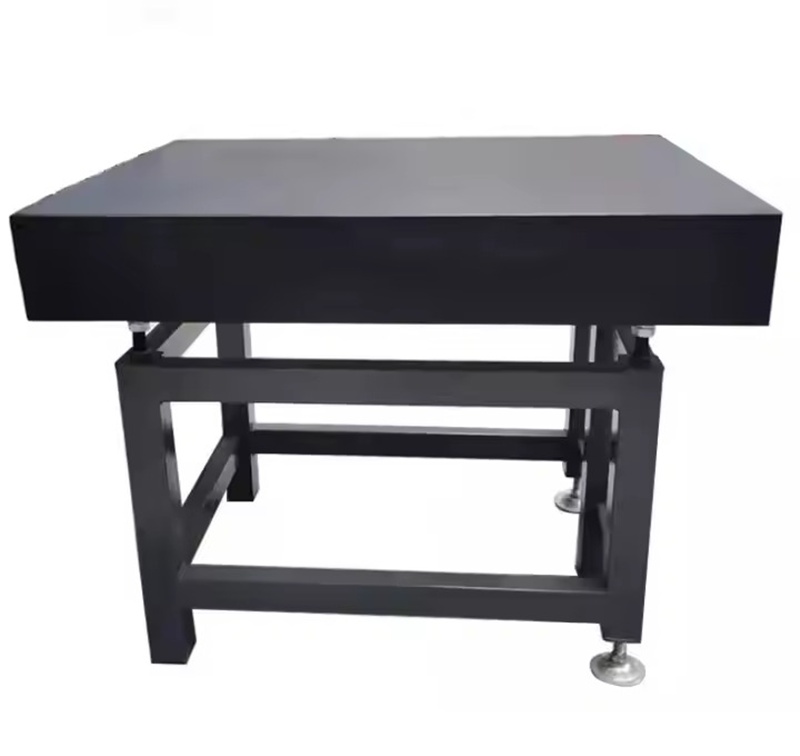

Khung chân sắt sơn tĩnh điện giúp bàn tạo thành một trạm làm việc độc lập với chiều cao khoảng 800 mm.

7. Lưu ý khi lắp đặt và sử dụng

Với kích thước và trọng lượng lớn, việc lắp đặt cần được tính toán từ trước. Vì vậy, cần kiểm tra nền đặt bàn, lối vận chuyển và thiết bị nâng hạ phù hợp. Sau khi lắp đặt, cần cân chỉnh và kiểm tra độ ổn định trước khi sử dụng.

Hình thức vận chuyển:

ECO Kinh Bắc hỗ trợ vận chuyển bằng xe chở hàng hoặc dịch vụ chuyển phát, tùy theo kích thước, trọng lượng sản phẩm và yêu cầu của khách hàng. Phương án vận chuyển sẽ được thống nhất trước khi giao hàng.

Khi nhận hàng, khách hàng sẽ nhận được:

Phiếu xuất kho hoặc biên bản giao hàng.
Phiếu Test Report của nhà sản xuất.
Giấy chứng nhận xuất xứ (C/O), theo hồ sơ và thỏa thuận cung cấp.
Hướng dẫn sử dụng và bảo quản sản phẩm.

ECO Kinh Bắc hỗ trợ tư vấn vận chuyển, lắp đặt và hướng dẫn sử dụng theo nhu cầu thực tế của khách hàng.

8. Có nên chọn bàn map 1200×800 hay lớn hơn?

1200×800×150 mm phù hợp khi nhà máy cần diện tích đo lớn nhưng chưa muốn sử dụng bàn quá lớn theo cả hai chiều.

Nếu cần kiểm tra chi tiết có chiều rộng lớn hơn 800 mm, có thể cân nhắc các mẫu 1200×1200 mm, 1500×1000 mm hoặc kích thước theo yêu cầu.

Ngược lại, nếu chi tiết nhỏ hơn nhiều, các mẫu 600×600 hoặc 750×500 sẽ tiết kiệm không gian và chi phí hơn.

9. Kết luận

Bàn map 1200×800×150 mm Grade 00 là lựa chọn phù hợp cho phòng QC, phòng đo, xưởng CNC, khuôn mẫu và tooling cần một mặt chuẩn granite có diện tích lớn.

Kích thước 1200×800 mm tạo không gian làm việc rộng, phù hợp với chi tiết lớn, khuôn, jig, fixture và đồ gá cần kiểm tra trên phạm vi dài.

Với mặt đá granite, khung chân sắt sơn tĩnh điện, chiều cao khoảng 800 mm và cấp chính xác Grade 00, sản phẩm đáp ứng tốt nhu cầu của các trạm đo kiểm chuyên nghiệp.

Khi lựa chọn bàn map kích thước lớn, doanh nghiệp nên xem xét đồng thời kích thước chi tiết, phạm vi đo, tải trọng, không gian lắp đặt, phương pháp đo và cấp chính xác để lựa chọn cấu hình phù hợp.
