Cách tiếp mass cho bàn gá hàn như thế nào để đảm bảo an toàn và hiệu quả?

Tiếp mass cho bàn gá hàn là một trong những vấn đề quan trọng cần được quan tâm khi lắp đặt và sử dụng bàn gá hàn 3D. Kết nối mass đúng cách không chỉ giúp dòng điện hàn có đường hồi ổn định, hạn chế hồ quang chập chờn mà còn góp phần đảm bảo an toàn cho người vận hành và thiết bị.

Tuy nhiên, trong thực tế nhiều người vẫn nhầm lẫn giữa dây mass của máy hàn (work lead/return lead) và dây tiếp địa an toàn (protective earth). Hai chức năng này không hoàn toàn giống nhau.

Vậy bàn gá hàn nên tiếp mass như thế nào? Kẹp mass vào bàn hay trực tiếp vào phôi? Dây mass chọn ra sao? Hãy cùng ECO Kinh Bắc tìm hiểu chi tiết trong bài viết dưới đây.

1. Tiếp mass cho bàn gá hàn là gì?

Trong hàn hồ quang, dòng điện cần tạo thành một mạch kín:

Máy hàn → dây hàn → điện cực/mỏ hàn → hồ quang → phôi → dây hồi dòng (mass/work lead) → máy hàn.

Vì vậy, dây thường được gọi là dây mass hàn thực chất đóng vai trò là đường hồi dòng hàn về máy.

Khi dây hồi dòng được kết nối chắc chắn với phôi hoặc bàn gá có tiếp xúc điện tốt với phôi, dòng điện sẽ có đường trở về ổn định hơn.

Theo OSHA, dây hồi dòng phải có khả năng chịu dòng phù hợp với công suất tối đa của thiết bị hàn; các kết nối cũng phải được kiểm tra để đảm bảo đủ chắc về cơ khí và điện.

Lưu ý quan trọng: Mass hàn không hoàn toàn giống tiếp địa an toàn

Dây mass/work lead có nhiệm vụ hoàn thành mạch điện hàn.

Trong khi đó, dây tiếp địa bảo vệ có nhiệm vụ tạo đường dẫn an toàn cho dòng điện sự cố về hệ thống tiếp địa, giúp hạn chế nguy cơ điện áp nguy hiểm xuất hiện trên các phần kim loại.

Do đó, không nên mặc định rằng chỉ cần kẹp dây mass vào bàn là bàn đã được tiếp địa an toàn.

2. Nên kẹp mass trực tiếp vào phôi hay vào bàn gá hàn?

Đây là câu hỏi rất thường gặp khi sử dụng bàn gá hàn 3D.

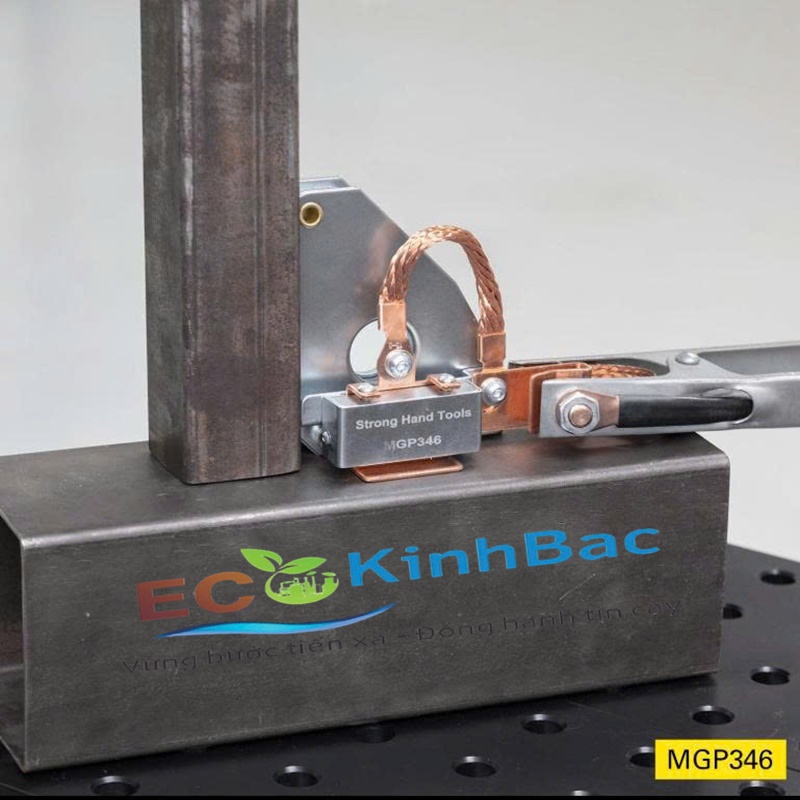

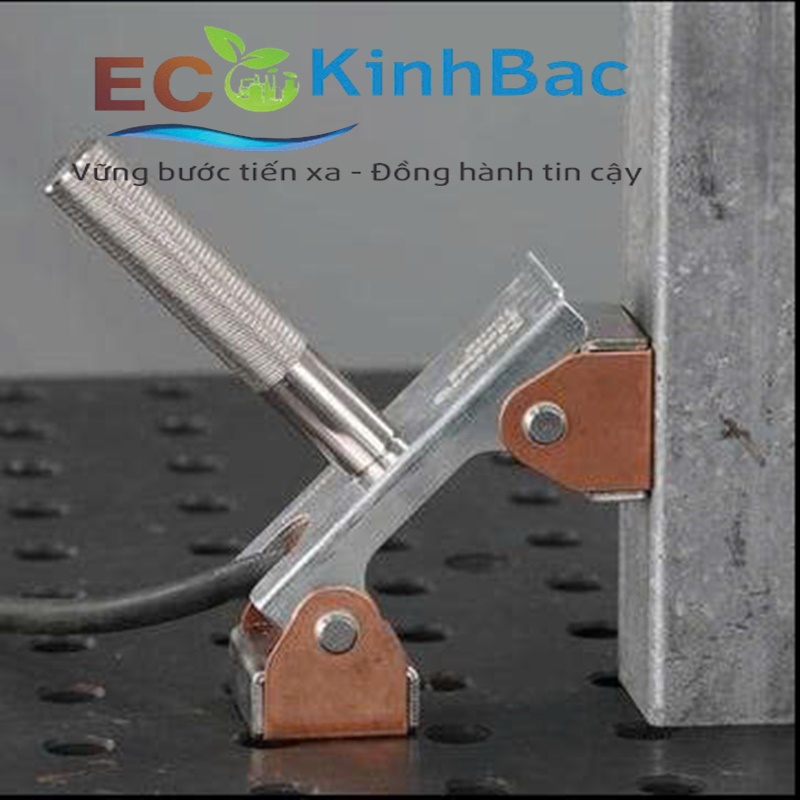

Phương án 1: Kẹp mass trực tiếp vào phôi – ưu tiên khi có thể

Nếu điều kiện cho phép, nên kẹp dây hồi dòng trực tiếp vào phôi cần hàn, tại vị trí có bề mặt kim loại sạch và tiếp xúc chắc chắn.

Cách này tạo đường hồi dòng ngắn và trực tiếp hơn, hạn chế việc dòng điện phải đi qua nhiều mối tiếp xúc giữa phôi, phụ kiện và bàn.

Các hướng dẫn của nhà sản xuất phụ kiện hàn cũng khuyến nghị kết nối work clamp trực tiếp với phôi và càng gần khu vực hàn càng tốt khi có thể.

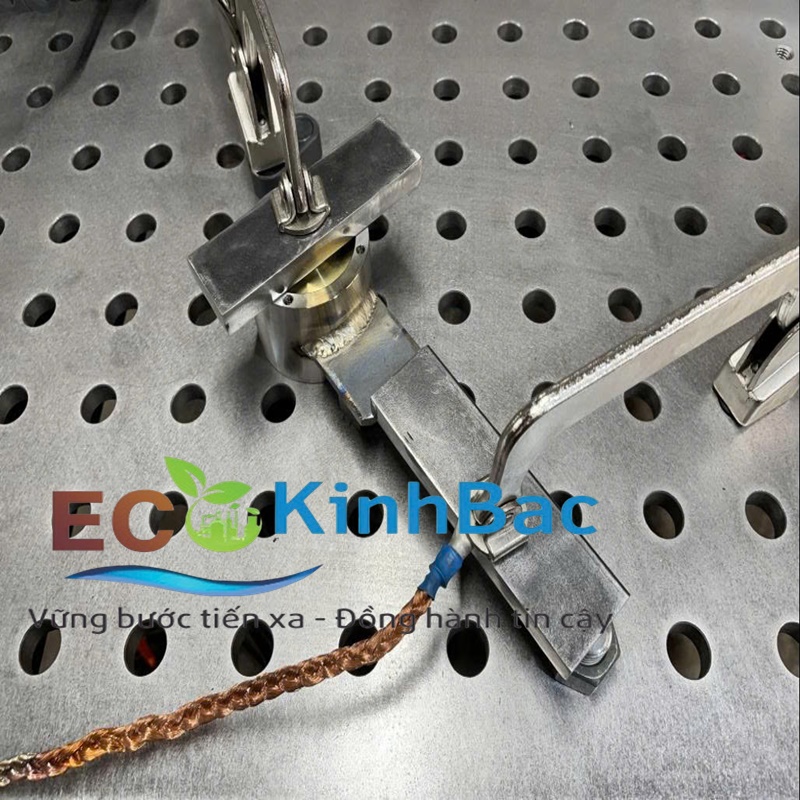

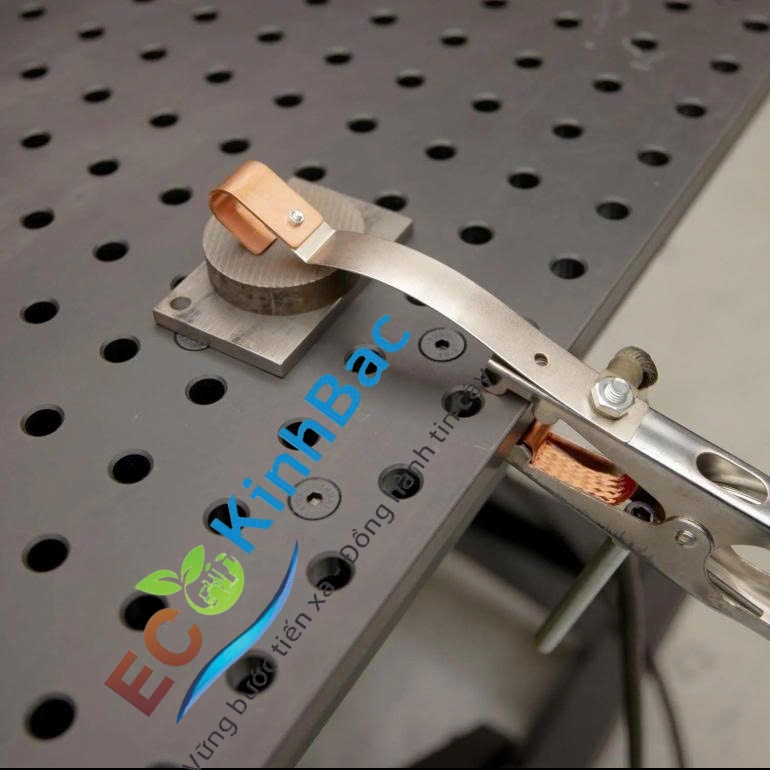

Phương án 2: Kẹp mass vào bàn gá hàn

Trong một số trường hợp, việc kẹp trực tiếp vào phôi không thuận tiện. Khi đó có thể kết nối dây hồi dòng với điểm tiếp xúc điện chuyên dụng trên bàn gá hàn, với điều kiện bàn và các bộ phận liên quan được thiết kế để tạo đường dẫn dòng phù hợp.

Điểm kết nối cần:

Tiếp xúc kim loại tốt.
Không bị sơn phủ hoặc lớp cách điện che phủ.
Không có dầu mỡ, gỉ sét hoặc xỉ hàn.
Kẹp chắc chắn.
Có khả năng chịu dòng hàn phù hợp.

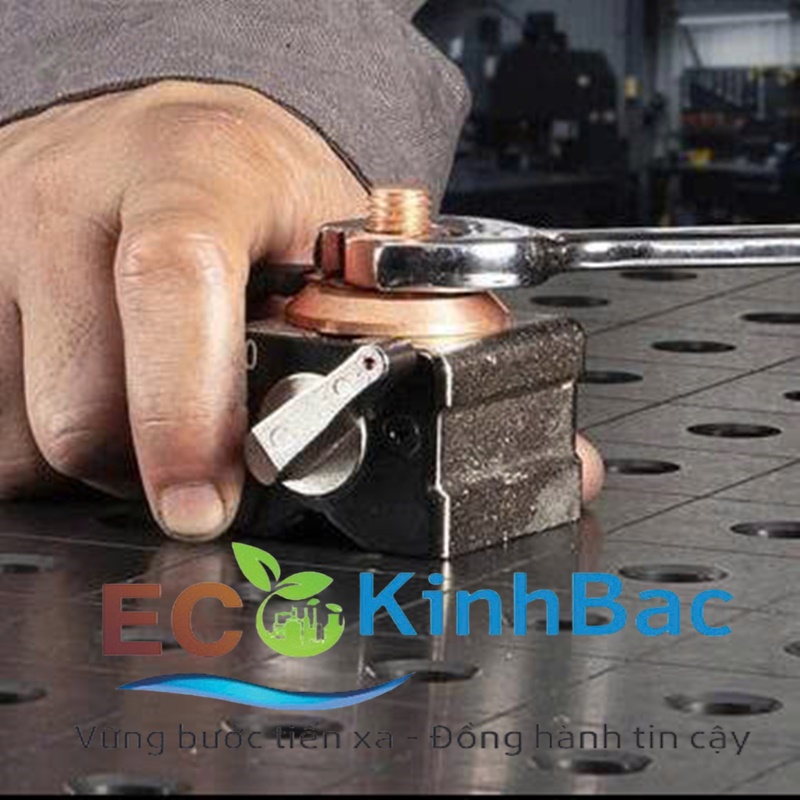

Một số bàn hàn thương mại được thiết kế sẵn điểm kết nối mass hoặc bulông mass để thuận tiện cho việc này.

3. Sơ đồ tiếp mass cơ bản cho bàn gá hàn 3D

Có thể hình dung hệ thống theo nguyên lý:

Máy hàn → dây mass/work lead → bàn gá hàn → phôi → hồ quang → mỏ hàn → máy hàn

Tuy nhiên, nếu có thể kết nối trực tiếp với phôi, đường đi sẽ đơn giản hơn:

Máy hàn → dây mass → phôi → hồ quang → mỏ hàn → máy hàn

Đối với bàn gá hàn 3D dạng module, nếu dòng điện phải đi qua nhiều mối ghép giữa các module, cần đảm bảo các mối nối có khả năng dẫn điện phù hợp. OSHA lưu ý rằng khi kết cấu được sử dụng thường xuyên làm đường hồi dòng, các mối nối cần được liên kết hoặc có thiết bị thu dòng phù hợp.

4. Các bước tiếp mass cho bàn gá hàn đúng cách

Bước 1: Tắt máy hàn trước khi kết nối

Trước khi lắp hoặc tháo kẹp mass, nên đưa máy hàn về trạng thái an toàn và tắt nguồn theo hướng dẫn của nhà sản xuất.

Không nên tùy tiện kết nối hoặc tháo dây khi hệ thống đang hoạt động.

Bước 2: Xác định đúng điểm kết nối

Ưu tiên điểm được thiết kế dành cho kết nối mass/work lead trên bàn hoặc vị trí phù hợp trên phôi.

Nếu bàn có bulông/đầu nối mass chuyên dụng, nên sử dụng đúng vị trí này.

Bước 3: Làm sạch bề mặt tiếp xúc

Đây là bước rất quan trọng.

Bề mặt tiếp xúc giữa kẹp mass và kim loại cần được làm sạch khỏi:

Sơn.
Dầu mỡ.
Gỉ sét.
Xỉ hàn.
Bụi kim loại.
Lớp oxit quá dày.

Hướng dẫn lắp đặt kẹp mass của Migatronic cũng nhấn mạnh việc tạo tiếp xúc với kim loại trần và loại bỏ sơn, dầu mỡ, xỉ bắn tóe hoặc các vật liệu cản trở tiếp xúc.

Bước 4: Kẹp thật chắc

Kẹp mass cần tạo lực ép đủ để duy trì tiếp xúc ổn định trong suốt quá trình hàn.

Một kết nối lỏng có thể làm tăng điện trở tiếp xúc, gây nóng tại vị trí kẹp và làm hồ quang không ổn định.

Bước 5: Kiểm tra dây và đầu nối

Trước khi hàn cần kiểm tra:

Dây có bị đứt hoặc trầy lớp cách điện không?
Đầu cốt có bị lỏng không?
Kẹp mass có bị cháy hoặc biến dạng không?
Điểm tiếp xúc có bị oxy hóa không?
Tiết diện dây có phù hợp với dòng hàn không?

OSHA yêu cầu dây cáp hàn phải phù hợp với dòng điện và điều kiện làm việc; các đầu nối cũng phải được bảo vệ và duy trì tình trạng phù hợp.

5. Vì sao không nên kẹp mass lên bề mặt có xỉ hàn?

Xỉ hàn, sơn, dầu mỡ hoặc gỉ sét đều có thể làm tăng điện trở tại điểm tiếp xúc.

Khi điện trở tiếp xúc tăng, có thể xảy ra:

Hồ quang không ổn định.
Khó mồi hồ quang.
Dòng điện hồi không ổn định.
Kẹp mass nóng lên.
Chất lượng mối hàn không đồng đều.
Tăng nguy cơ phát sinh tia lửa tại điểm tiếp xúc.

Do đó, một điểm tiếp xúc sạch và chắc chắn quan trọng hơn việc chỉ đơn giản là kẹp dây vào bất kỳ vị trí kim loại nào trên bàn.

6. Dây mass cho bàn gá hàn nên chọn như thế nào?

Dây hồi dòng cần được lựa chọn dựa trên dòng hàn, chu kỳ tải, chiều dài dây và điều kiện làm việc.

Không nên chỉ lựa chọn dây theo kích thước bên ngoài hoặc theo thói quen.

Theo yêu cầu an toàn của OSHA, dây hồi dòng phải có khả năng chịu dòng tối đa phù hợp với thiết bị hàn mà nó phục vụ.

Khi dây quá nhỏ so với dòng sử dụng hoặc điều kiện làm việc, dây có thể nóng lên và gây tổn hao điện áp.

Một số yếu tố cần xem xét:

Dòng hàn tối đa.
Chu kỳ tải.
Chiều dài dây.
Môi trường làm việc.
Nhiệt độ.
Cách bố trí dây.
Chất lượng đầu cốt và kẹp mass.

Đối với hệ thống hàn công suất lớn hoặc nhiều máy hàn, cần tính toán tổng dòng và lựa chọn hệ thống dây hồi dòng phù hợp thay vì sử dụng một dây tùy ý.

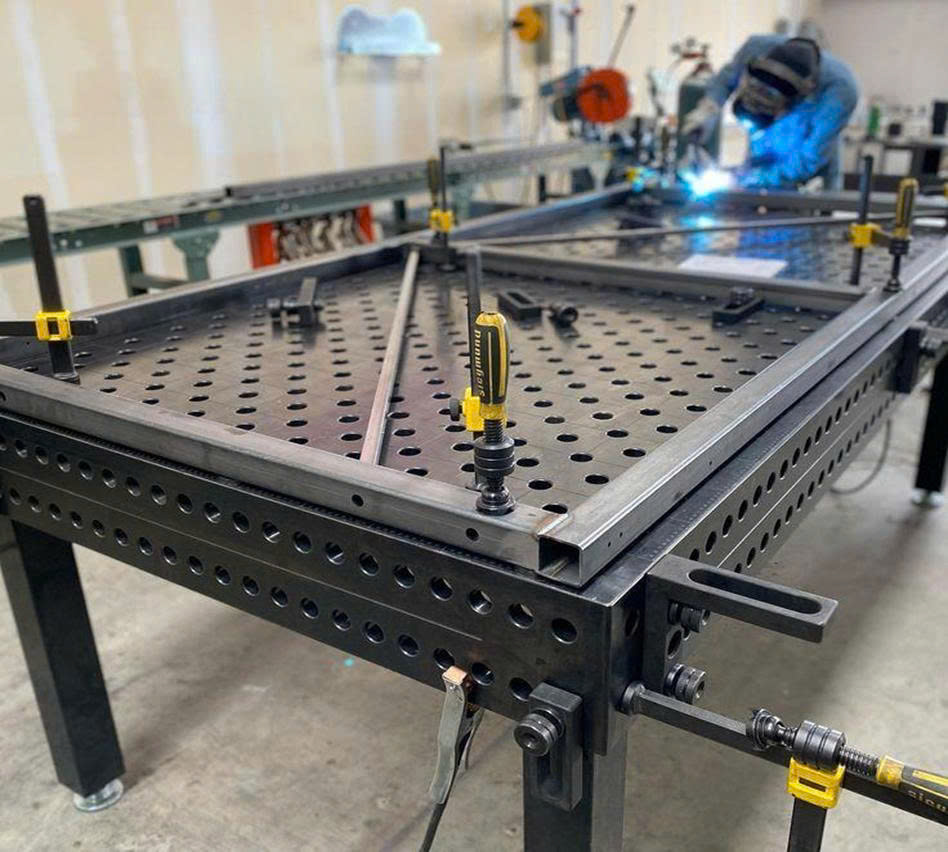

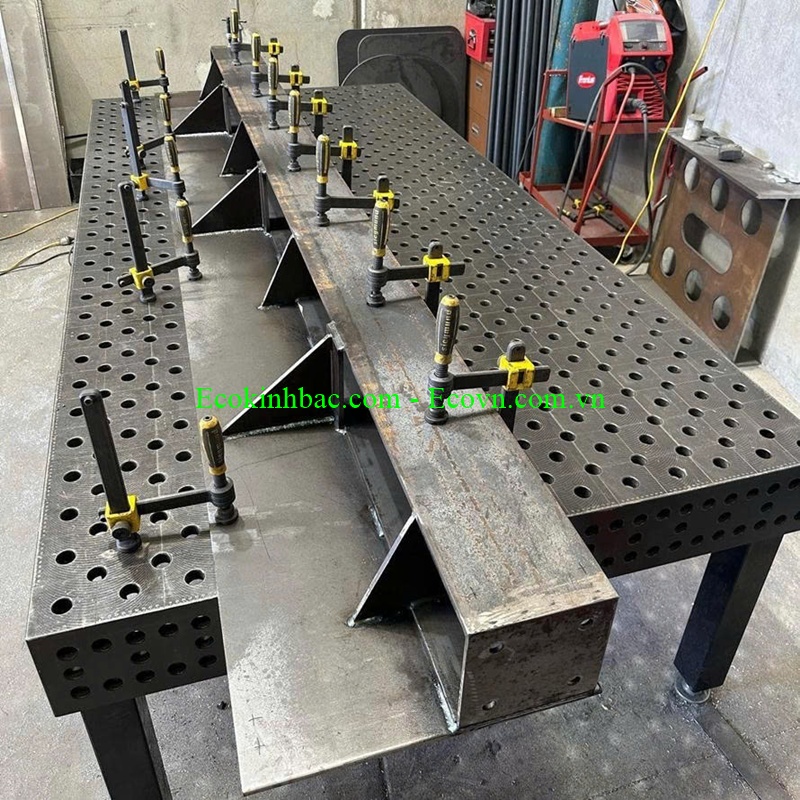

7. Với bàn gá hàn 3D ghép nhiều module thì tiếp mass thế nào?

Đây là trường hợp cần đặc biệt chú ý.

Ví dụ một hệ thống gồm nhiều bàn gá hàn 3D ghép thành một bàn lớn:

Bàn 1 + Bàn 2 + Bàn 3 + Bàn 4

Nếu dòng hàn phải đi qua các mối ghép giữa các bàn, chất lượng tiếp xúc tại từng mối nối sẽ ảnh hưởng đến đường hồi dòng.

Do đó cần đảm bảo:

Các module được ghép chắc chắn.
Bề mặt tiếp xúc giữa các module phù hợp.
Không có lớp cách điện không mong muốn tại điểm cần dẫn điện.
Các mối nối được kiểm tra định kỳ.
Có phương án liên kết điện/bonding phù hợp nếu hệ thống được thiết kế để sử dụng bàn như đường hồi dòng.

OSHA yêu cầu các mối nối của kết cấu được sử dụng thường xuyên làm đường hồi dòng phải được liên kết hoặc trang bị thiết bị thu dòng thích hợp.

Không nên mặc định rằng chỉ cần hai mặt bàn tiếp xúc cơ học là đã có đường dẫn điện tối ưu.

8. Có nên nối dây tiếp địa riêng cho bàn gá hàn không?

Cần phân biệt rõ:

Dây mass hàn ≠ dây tiếp địa bảo vệ.

Dây mass/work lead phục vụ mạch hàn.

Dây tiếp địa bảo vệ phục vụ an toàn điện.

Một số hướng dẫn của nhà sản xuất bàn hàn yêu cầu bàn được nối với hệ thống tiếp địa điện phù hợp, độc lập với dây hồi dòng hàn, trừ khi người có chuyên môn xác định phương án khác là an toàn.

Việc thiết kế hệ thống tiếp địa phải tuân thủ quy định điện hiện hành tại nơi lắp đặt và hướng dẫn của nhà sản xuất thiết bị. Không nên tự ý đóng cọc tiếp địa hoặc đấu dây vào đường ống, kết cấu hoặc hệ thống điện không được thiết kế cho mục đích này.

OSHA cũng quy định không được sử dụng một số đường ống hoặc conduit điện làm đường hồi dòng hàn trong các trường hợp bị cấm.

9. Những sai lầm thường gặp khi tiếp mass bàn gá hàn

Kẹp mass vào vị trí có sơn

Sơn có thể làm giảm khả năng tiếp xúc điện.

Kẹp lên lớp xỉ hàn

Xỉ hàn làm điểm tiếp xúc không ổn định và có thể làm tăng điện trở.

Kẹp mass quá xa vị trí hàn

Đường hồi dòng không tối ưu có thể ảnh hưởng đến hiệu quả hàn.

Dùng dây quá nhỏ

Dây không phù hợp với dòng và chu kỳ tải có thể bị nóng quá mức.

Dùng dây bị hỏng

Lớp cách điện bị nứt, cháy hoặc hở lõi là dấu hiệu cần kiểm tra và thay thế.

Kẹp không chắc

Kẹp lỏng dễ tạo điểm tiếp xúc điện trở cao và phát nhiệt.

Nhầm mass hàn với tiếp địa

Đây là lỗi quan trọng nhất cần tránh. Hai chức năng này cần được hiểu và thiết kế đúng theo hệ thống điện và thiết bị hàn.

10. Kiểm tra mass trước khi bắt đầu hàn

Trước mỗi ca làm việc, có thể thực hiện checklist nhanh:

✓ Máy hàn đã được kết nối đúng chưa?

✓ Dây mass/work lead có nguyên vẹn không?

✓ Kẹp mass có chắc chắn không?

✓ Điểm tiếp xúc có sạch không?

✓ Có sơn, dầu, gỉ hoặc xỉ tại điểm kẹp không?

✓ Tiết diện dây có phù hợp với dòng hàn không?

✓ Các mối ghép của bàn 3D có chắc chắn không?

✓ Bàn có hệ thống tiếp địa bảo vệ phù hợp không?

✓ Không có dấu hiệu dây hoặc đầu nối bị nóng bất thường?

Thực hiện kiểm tra trước khi hàn giúp phát hiện sớm các vấn đề về kết nối và giảm nguy cơ sự cố trong quá trình vận hành.

11. Làm thế nào để duy trì kết nối mass ổn định?

Để hệ thống hoạt động ổn định, nên xây dựng lịch kiểm tra định kỳ:

Hàng ngày

Kiểm tra dây, kẹp mass và điểm tiếp xúc.

Hàng tuần

Kiểm tra tình trạng đầu cốt, bulông và các vị trí kết nối.

Định kỳ

Kiểm tra các mối ghép của bàn, dây dẫn và hệ thống tiếp địa theo quy trình bảo trì của nhà máy.

Nếu phát hiện dây nóng bất thường, đầu kẹp cháy, tia lửa tại điểm nối, hồ quang chập chờn hoặc mối hàn thay đổi bất thường, cần dừng thiết bị và kiểm tra nguyên nhân trước khi tiếp tục sử dụng.

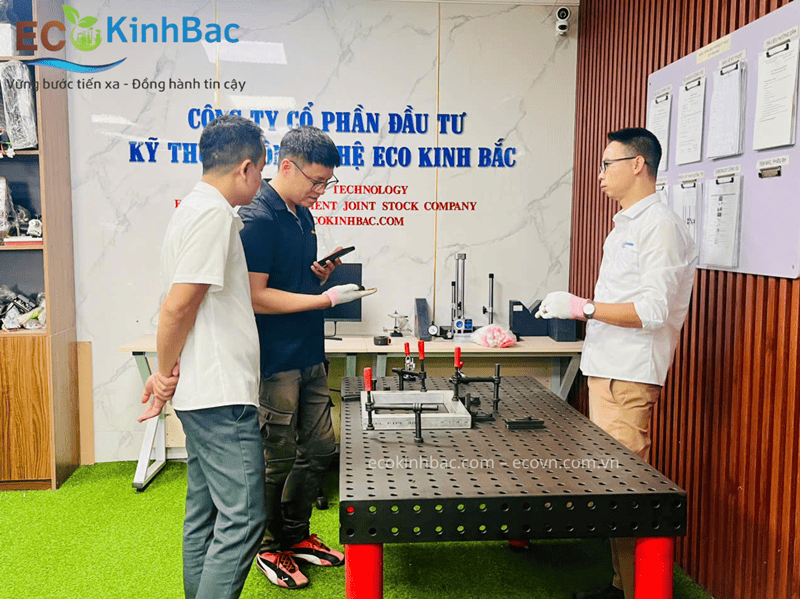

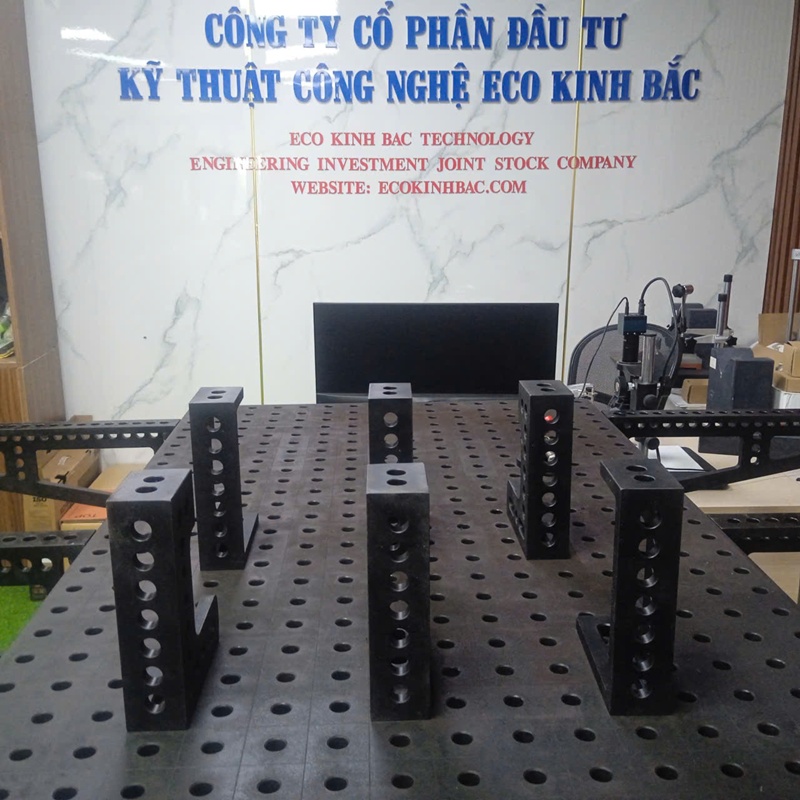

12. Bàn gá hàn 3D của ECO Kinh Bắc

ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn và phụ kiện gá hàn phục vụ các ứng dụng cơ khí chế tạo, kết cấu thép, gia công và sản xuất công nghiệp.

Bàn gá hàn 3D có thể kết hợp với hệ thống phụ kiện định vị, chốt, kẹp và các giải pháp gá khác nhằm tạo thành hệ thống gá linh hoạt cho nhiều loại sản phẩm.

Khi thiết kế hệ thống bàn gá hàn, ngoài kích thước và đường kính lỗ D16/D28, khách hàng cũng nên quan tâm đến:

Phương án kết nối dây mass.
Vị trí điểm kết nối.
Khả năng dẫn điện của hệ thống.
Cách ghép nhiều bàn.
Điều kiện môi trường sử dụng.
Yêu cầu an toàn điện của nhà máy.

ECO Kinh Bắc có thể tư vấn lựa chọn cấu hình bàn và phụ kiện phù hợp với nhu cầu thực tế của từng xưởng sản xuất.

Kết luận

Tiếp mass cho bàn gá hàn đúng cách không đơn giản chỉ là kẹp dây vào một vị trí bất kỳ trên bàn. Cần đảm bảo đường hồi dòng có khả năng chịu dòng phù hợp, điểm tiếp xúc sạch và chắc chắn, dây dẫn nguyên vẹn và hệ thống được kiểm tra định kỳ.

Khi có thể, nên kết nối work clamp trực tiếp với phôi tại vị trí kim loại sạch và gần khu vực hàn. Nếu sử dụng bàn làm một phần của đường hồi dòng, cần đảm bảo các mối ghép và điểm tiếp xúc có khả năng dẫn điện phù hợp.

Đồng thời, cần nhớ rằng dây mass hàn và dây tiếp địa bảo vệ là hai chức năng khác nhau. Hệ thống tiếp địa bảo vệ của bàn và thiết bị phải được thực hiện theo thiết kế điện, tiêu chuẩn áp dụng tại cơ sở và hướng dẫn của nhà sản xuất.

An toàn điện luôn phải được ưu tiên trước khi tối ưu chất lượng mối hàn.

FAQ – Câu hỏi thường gặp

1. Có nên kẹp dây mass trực tiếp vào bàn gá hàn không?

Có thể trong những hệ thống được thiết kế để bàn tham gia vào đường hồi dòng, nhưng cần đảm bảo điểm tiếp xúc sạch, chắc và có khả năng dẫn dòng phù hợp. Khi có thể, kết nối trực tiếp với phôi thường là lựa chọn ưu tiên.

2. Có cần làm sạch vị trí kẹp mass không?

Có. Cần loại bỏ sơn, dầu mỡ, gỉ, xỉ và các vật liệu làm cản trở tiếp xúc kim loại.

3. Dây mass có phải là dây tiếp địa không?

Không hoàn toàn. Dây mass/work lead chủ yếu tạo đường hồi dòng của mạch hàn, trong khi dây tiếp địa bảo vệ có chức năng bảo vệ chống điện giật và xử lý sự cố điện.

4. Bàn gá hàn 3D ghép nhiều bàn có cần kiểm tra liên kết điện không?

Có, nếu hệ thống sử dụng bàn hoặc kết cấu bàn như một phần của đường hồi dòng. Các mối ghép cần có khả năng dẫn điện phù hợp và được kiểm tra định kỳ.

5. Vì sao kẹp mass bị nóng?

Có thể do tiếp xúc kém, kẹp lỏng, bề mặt bị bẩn/oxy hóa, dây không phù hợp với dòng hoặc đầu nối bị hư hỏng. Cần dừng và kiểm tra trước khi tiếp tục hàn.
