Làm thế nào để gá một chi tiết vuông góc chính xác trên bàn 3D?

Trong quá trình gia công và hàn kết cấu thép, gá chi tiết vuông góc chính xác là một trong những bước quan trọng quyết định độ chính xác của sản phẩm sau khi hoàn thiện. Nếu chi tiết bị lệch góc ngay từ bước gá, biến dạng nhiệt trong quá trình hàn có thể làm sai lệch kích thước và ảnh hưởng đến chất lượng toàn bộ kết cấu.

Với bàn gá hàn 3D D16/D28, người dùng có thể kết hợp hệ thống lỗ định vị cùng các loại chốt, góc vuông, thanh chặn và kẹp để tạo thành một bộ gá linh hoạt, giúp định vị chi tiết nhanh chóng và duy trì góc 90° trong suốt quá trình hàn.

1. Vì sao cần gá chi tiết vuông góc chính xác?

Đối với các sản phẩm như khung thép, giá đỡ, khung máy, bàn, tủ, kết cấu hàn và các cụm cơ khí, góc vuông là yêu cầu rất phổ biến.

Việc gá không chính xác có thể dẫn đến:

• Chi tiết bị lệch góc 90°.
• Kích thước tổng thể không đúng bản vẽ.
• Hai mặt của kết cấu không song song hoặc vuông góc.
• Khó lắp ráp các chi tiết ở công đoạn tiếp theo.
• Phải chỉnh sửa hoặc gia công lại sau khi hàn.
• Tăng thời gian sản xuất và chi phí nhân công.

Vì vậy, thay vì căn chỉnh thủ công bằng nhiều dụng cụ rời, sử dụng bàn gá hàn 3D và phụ kiện định vị chuyên dụng giúp quá trình gá lắp nhanh, ổn định và dễ kiểm soát hơn.

2. Chuẩn bị dụng cụ trước khi gá

Để gá một chi tiết vuông góc trên bàn 3D, cần chuẩn bị một số dụng cụ và phụ kiện cơ bản:

Tùy kích thước và trọng lượng phôi, có thể lựa chọn hệ thống D16 hoặc D28 và các loại phụ kiện có kích thước phù hợp.

3. Các bước gá chi tiết vuông góc trên bàn 3D

Bước 1: Làm sạch bàn gá và chi tiết

Trước khi gá, cần vệ sinh bề mặt bàn, lỗ định vị và chi tiết.

Đặc biệt cần loại bỏ:

• Xỉ hàn.
• Phoi kim loại.
• Bụi bẩn.
• Dầu mỡ hoặc vật liệu bám trên mặt chuẩn.
• Ba via tại vị trí tiếp xúc.

Bề mặt bàn và chi tiết càng sạch thì độ ổn định khi gá càng cao.

Bước 2: Đặt chi tiết lên mặt bàn

Đưa chi tiết lên bàn gá và xác định vị trí theo bản vẽ.

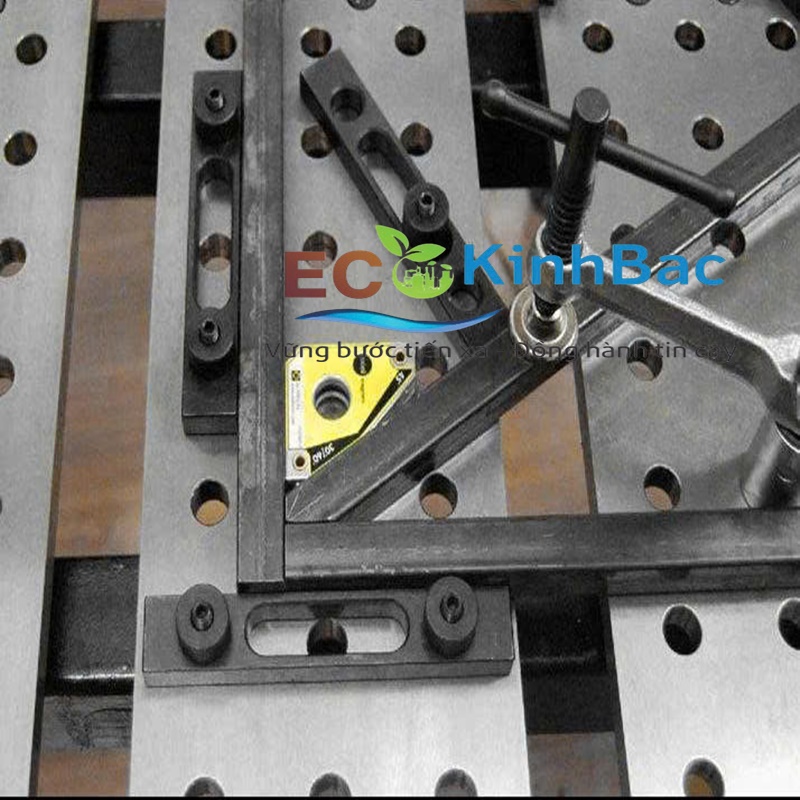

Có thể sử dụng chốt định vị và thanh chặn để xác định chính xác vị trí của phôi trên hệ thống lỗ của bàn 3D.

Không nên dùng lực kẹp để ép chi tiết vào vị trí ngay từ đầu. Trước tiên cần để hệ thống định vị tạo chuẩn, sau đó mới sử dụng kẹp để cố định.

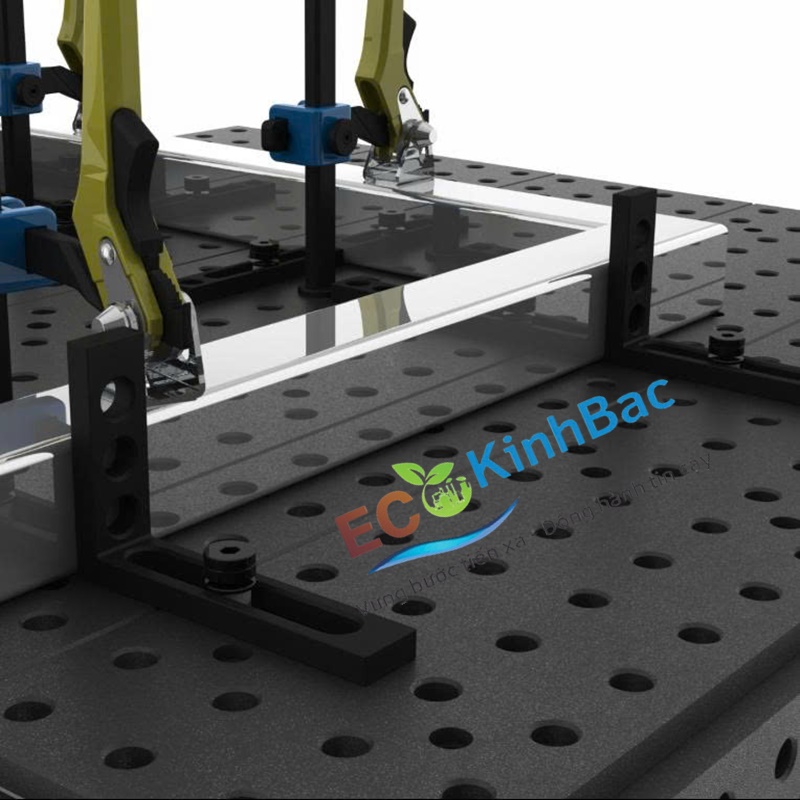

Bước 3: Sử dụng góc vuông 90° để tạo chuẩn

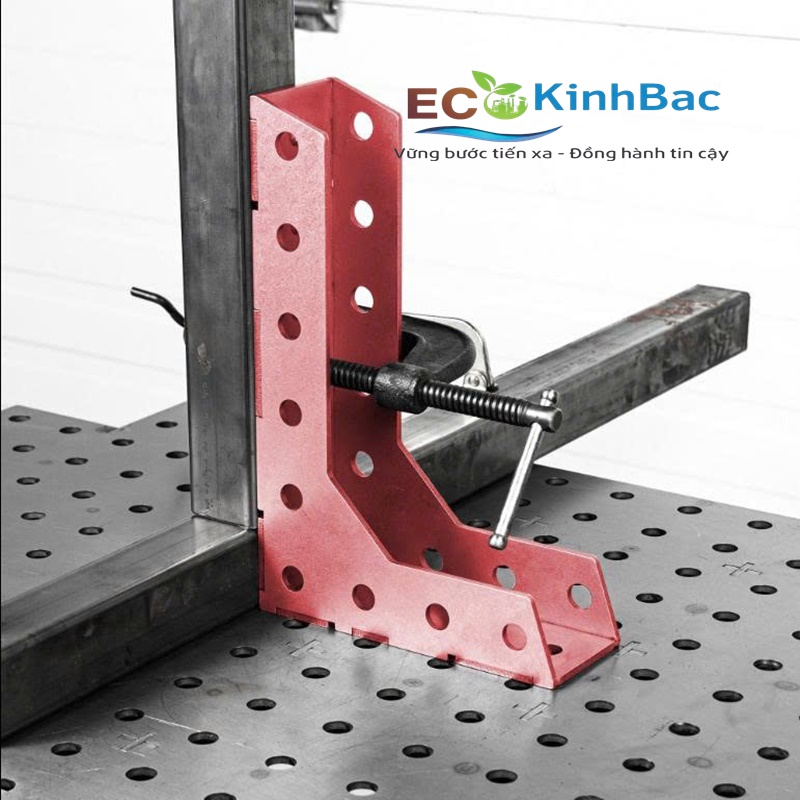

Đặt góc vuông 90° giữa mặt bàn và mặt đứng của chi tiết.

Góc vuông sẽ đóng vai trò là chuẩn để xác định mặt đứng của chi tiết có vuông góc với mặt bàn hay không.

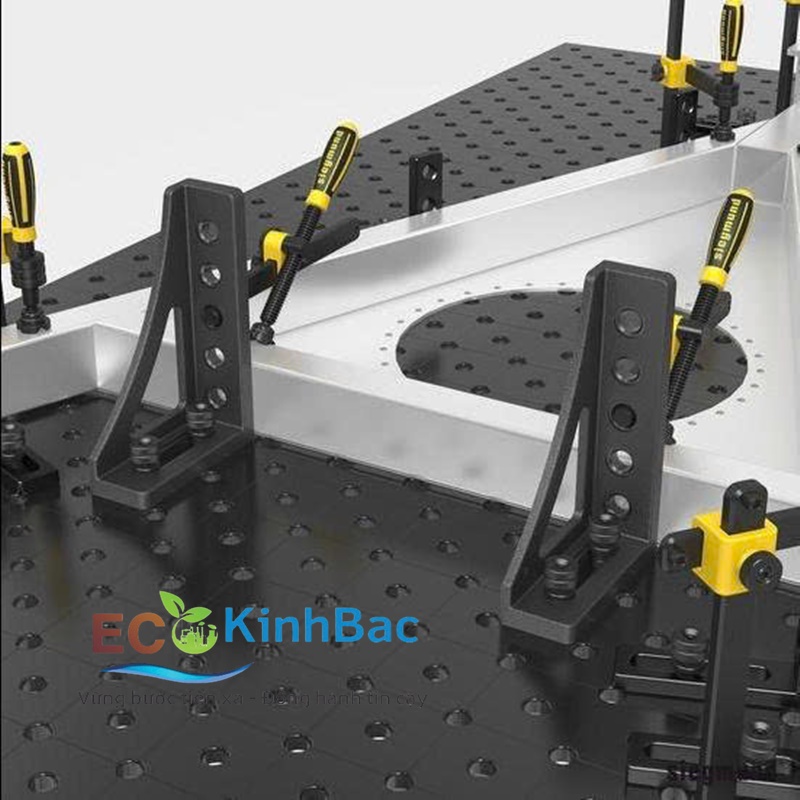

Có thể sử dụng các loại phụ kiện như:

• Góc vuông định vị.
• Gờ chặn góc vuông.
• Thanh góc đỡ.
• Khối vuông định vị.
• Góc L trái/phải tùy vị trí gá.

Khi lựa chọn phụ kiện, cần đảm bảo kích thước và độ chính xác phù hợp với yêu cầu của sản phẩm.

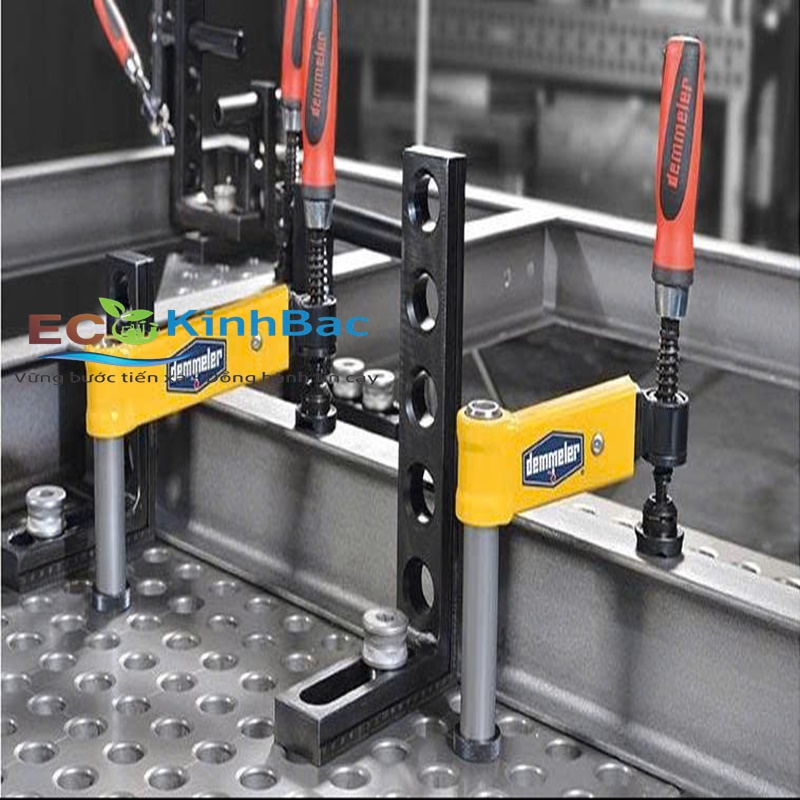

4. Cố định chi tiết bằng kẹp

Sau khi điều chỉnh đúng vị trí, tiến hành sử dụng kẹp để giữ chi tiết.

Một nguyên tắc quan trọng là:

Định vị bằng chốt và cữ chặn – cố định bằng kẹp.

Kẹp không nên được sử dụng để thay thế chức năng định vị.

Lực kẹp cần được bố trí hợp lý để:

• Không làm chi tiết bị xê dịch.
• Không làm biến dạng phôi.
• Không làm thay đổi góc 90° đã căn chỉnh.
• Đảm bảo chi tiết ổn định trong quá trình hàn.

Đối với chi tiết lớn, có thể sử dụng nhiều điểm kẹp để phân bố lực đều hơn.

5. Kiểm tra góc vuông trước khi hàn

Sau khi cố định chi tiết, cần kiểm tra lại trước khi hàn đính.

Kiểm tra bằng thước vuông

Đặt thước vuông tại vị trí giao nhau giữa mặt bàn và mặt đứng của chi tiết.

Nếu hai mặt tiếp xúc tốt và không xuất hiện khe hở bất thường, chi tiết có thể đạt yêu cầu vuông góc theo phương pháp kiểm tra này.

Kiểm tra bằng đồng hồ so

Đối với yêu cầu chính xác cao hơn, có thể sử dụng đồng hồ so.

Gá đồng hồ so trên bàn 3D, sau đó di chuyển đầu đo dọc theo mặt chi tiết.

Nếu kim đồng hồ có sự thay đổi lớn, cần kiểm tra lại:

• Vị trí gá.
• Độ thẳng của chi tiết.
• Độ sạch của bề mặt tiếp xúc.
• Độ chính xác của phụ kiện.
• Độ ổn định của hệ thống kẹp.

6. Hàn đính trước khi hàn hoàn thiện

Đây là bước đặc biệt quan trọng khi làm việc với kết cấu hàn.

Không nên hàn hoàn thiện ngay sau khi căn chỉnh.

Quy trình nên thực hiện:

Định vị → Kiểm tra 90° → Kẹp → Hàn đính → Kiểm tra lại → Điều chỉnh → Hàn hoàn thiện.

Sau khi hàn đính, cần kiểm tra lại góc vuông vì nhiệt hàn có thể gây biến dạng và làm thay đổi vị trí của chi tiết.

Nếu phát hiện sai lệch, có thể điều chỉnh trước khi tiến hành hàn toàn bộ.

7. Hạn chế biến dạng khi hàn

Ngay cả khi gá chính xác, chi tiết vẫn có thể bị biến dạng do ứng suất nhiệt.

Để hạn chế hiện tượng này, nên:

• Tăng số lượng điểm kẹp khi cần thiết.
• Bố trí các điểm hàn đính hợp lý.
• Hàn theo trình tự đối xứng.
• Hạn chế tập trung nhiệt tại một vị trí.
• Kiểm tra kích thước sau từng công đoạn quan trọng.
• Sử dụng hệ thống gá đủ cứng vững.

Đối với các kết cấu lớn, việc sử dụng bàn gá hàn 3D giúp tạo ra nhiều điểm định vị và kẹp giữ, từ đó kiểm soát tốt hơn sự dịch chuyển của phôi.

8. Bàn gá hàn 3D D16 và D28 khác nhau như thế nào?

Hai hệ thống lỗ D16 và D28 được sử dụng phổ biến trong bàn gá hàn 3D.

Việc lựa chọn D16 hay D28 cần dựa trên kích thước, trọng lượng chi tiết, lực hàn và yêu cầu độ cứng vững của hệ thống gá.

9. Những lỗi thường gặp khi gá chi tiết vuông góc

Chỉ sử dụng thước vuông mà không có điểm định vị

Thước vuông chỉ giúp kiểm tra, không có chức năng giữ phôi. Trong quá trình kẹp hoặc hàn, chi tiết vẫn có thể dịch chuyển.

Kẹp quá mạnh

Lực kẹp quá lớn có thể làm biến dạng phôi mỏng hoặc làm thay đổi vị trí đã căn chỉnh.

Không vệ sinh mặt bàn

Xỉ hàn hoặc phoi nằm giữa bàn và chi tiết có thể tạo ra sai số đáng kể.

Hàn hoàn thiện ngay

Nếu không hàn đính và kiểm tra lại, biến dạng nhiệt có thể làm sai lệch góc của sản phẩm.

Phụ kiện không phù hợp

Phụ kiện quá nhỏ, không đủ cứng hoặc không phù hợp với hệ thống lỗ của bàn sẽ làm giảm độ ổn định khi gá.

10. Quy trình gá vuông góc chuẩn trên bàn 3D

Có thể áp dụng quy trình 7 bước đơn giản:

1. Vệ sinh bàn và phôi
↓
2. Xác định chuẩn theo bản vẽ
↓
3. Đặt chốt định vị/thanh chặn
↓
4. Lắp góc vuông 90°
↓
5. Căn chỉnh chi tiết
↓
6. Kẹp cố định và kiểm tra bằng thước vuông/đồng hồ so
↓
7. Hàn đính – kiểm tra – hàn hoàn thiện

Quy trình này giúp người thợ giảm thời gian căn chỉnh và nâng cao độ lặp lại giữa các sản phẩm.

Xem thêm các sản phẩm:

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

11. Kết luận

Gá chi tiết vuông góc chính xác trên bàn gá hàn 3D không chỉ phụ thuộc vào độ chính xác của bàn mà còn phụ thuộc vào cách lựa chọn và bố trí phụ kiện.

Một hệ thống gá hiệu quả cần kết hợp:

Bàn gá 3D + chốt định vị + góc vuông + thanh chặn + kẹp giữ + dụng cụ kiểm tra.

Đặc biệt, cần nhớ nguyên tắc “định vị trước – kẹp sau – kiểm tra lại – hàn đính – kiểm tra – hàn hoàn thiện” để hạn chế sai lệch và biến dạng trong quá trình gia công.

ECO KINH BẮC cung cấp bàn gá hàn 3D D16/D28 và hệ thống phụ kiện gá hàn, phù hợp cho nhiều nhu cầu gia công cơ khí, kết cấu thép và chế tạo đồ gá. Khách hàng có thể lựa chọn bàn, phụ kiện và phương án gá theo kích thước cũng như yêu cầu kỹ thuật của từng sản phẩm.

ECO KINH BẮC – Tư vấn giải pháp bàn gá hàn và phụ kiện theo nhu cầu.
