Kẹp góc 45°, 90°, 180° cho bàn gá hàn 3D – Định vị phôi chính xác, linh hoạt

Trong gia công cơ khí và hàn kết cấu, việc định vị phôi đúng góc đóng vai trò quan trọng để đảm bảo độ chính xác của sản phẩm sau khi hàn. Bên cạnh bàn gá hàn 3D, các loại kẹp góc 45°, 90° và 180° là phụ kiện hỗ trợ không thể thiếu, giúp cố định phôi nhanh chóng, tạo góc chuẩn và hạn chế tình trạng xê dịch trong quá trình hàn.

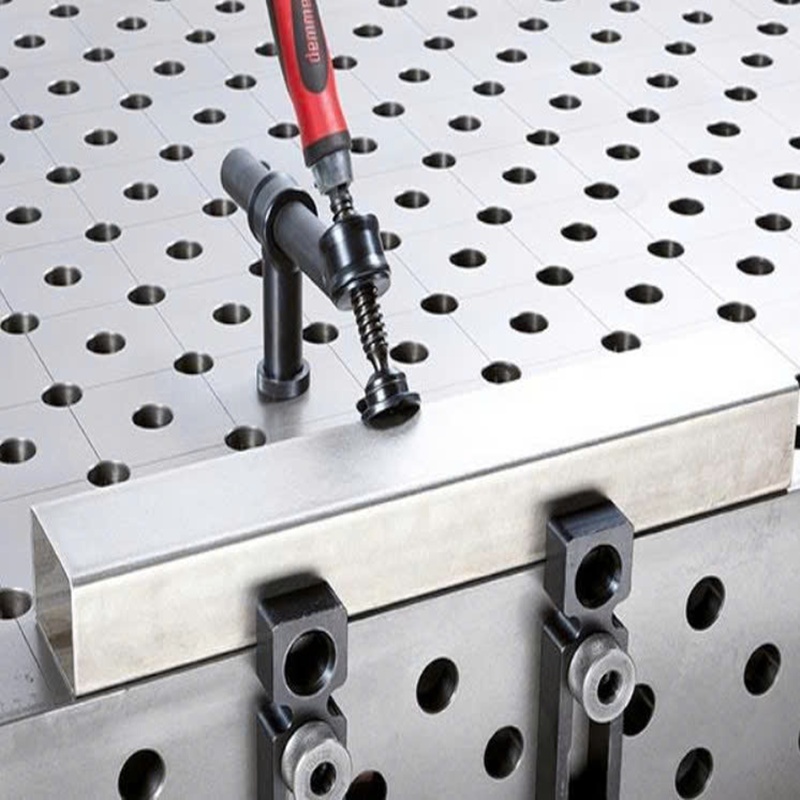

Kẹp góc bàn gá hàn là phụ kiện được sử dụng kết hợp với bàn gá hàn 3D để định vị, cố định và giữ các chi tiết theo những góc nhất định.

Tùy theo thiết kế, kẹp góc có thể được sử dụng để:

• Gá phôi vuông góc 90°.
• Gá phôi nghiêng 45°.
• Gá các chi tiết thẳng hàng hoặc mở rộng mặt gá 180°.
• Giữ cố định chi tiết trong quá trình hàn.
• Tạo điểm tựa và chuẩn định vị cho các kết cấu phức tạp.

Nhờ hệ thống lỗ định vị trên bàn gá hàn 3D, kẹp góc có thể kết hợp với chốt định vị, bu lông và các phụ kiện gá khác để tạo thành một hệ thống gá lắp linh hoạt.

1. Kẹp góc 45° – Gá phôi theo góc nghiêng

Kẹp góc 45° được sử dụng khi cần tạo hoặc duy trì góc nghiêng giữa hai chi tiết.

Phụ kiện này đặc biệt hữu ích trong các kết cấu có mặt nghiêng, khung thép, giá đỡ hoặc các chi tiết cần hàn theo góc 45°.

Ứng dụng phổ biến:

• Gá chi tiết nghiêng 45°.
• Định vị các thanh thép trước khi hàn.
• Gia công khung, giá đỡ có góc nghiêng.
• Hỗ trợ tạo góc chính xác giữa hai chi tiết.
• Kết hợp với bàn gá hàn 3D để tạo nhiều phương án gá khác nhau.

Ưu điểm: giúp thao tác gá phôi nhanh hơn, giảm thời gian đo và căn chỉnh thủ công.

2. Kẹp góc 90° – Phụ kiện gá vuông góc phổ biến nhất

Kẹp góc 90° là một trong những phụ kiện được sử dụng nhiều nhất trên bàn gá hàn 3D.

Chức năng chính của kẹp 90° là tạo và duy trì góc vuông giữa hai chi tiết, đặc biệt phù hợp với việc chế tạo khung, hộp, giá đỡ và các kết cấu thép.

Kẹp 90° thường được sử dụng để:

• Gá hai thanh thép vuông góc.
• Lắp ráp khung hộp.
• Định vị chân bàn, giá đỡ.
• Gá các chi tiết dạng chữ L.
• Kiểm soát góc 90° trước và trong quá trình hàn.

Khi kết hợp với chốt định vị và hệ thống lỗ trên bàn gá, người thợ có thể thiết lập vị trí gá nhanh chóng và lặp lại nhiều lần.

3. Kẹp góc 180° – Gá thẳng và mở rộng mặt định vị

Khác với kẹp 90° và 45°, kẹp góc 180° được sử dụng khi cần giữ hai chi tiết trên cùng một phương hoặc tạo mặt gá thẳng.

Kẹp 180° phù hợp với các chi tiết dài, thanh thép, tấm thép hoặc kết cấu cần duy trì sự thẳng hàng trong quá trình lắp ráp và hàn.

Một số ứng dụng:

• Gá hai chi tiết thẳng hàng.
• Căn chỉnh thanh thép dài.
• Hỗ trợ gá các kết cấu có chiều dài lớn.
• Tạo mặt chuẩn để định vị phôi.
• Kết hợp nhiều phụ kiện để tạo hệ thống gá phức tạp.

So sánh kẹp góc 45°, 90° và 180°
