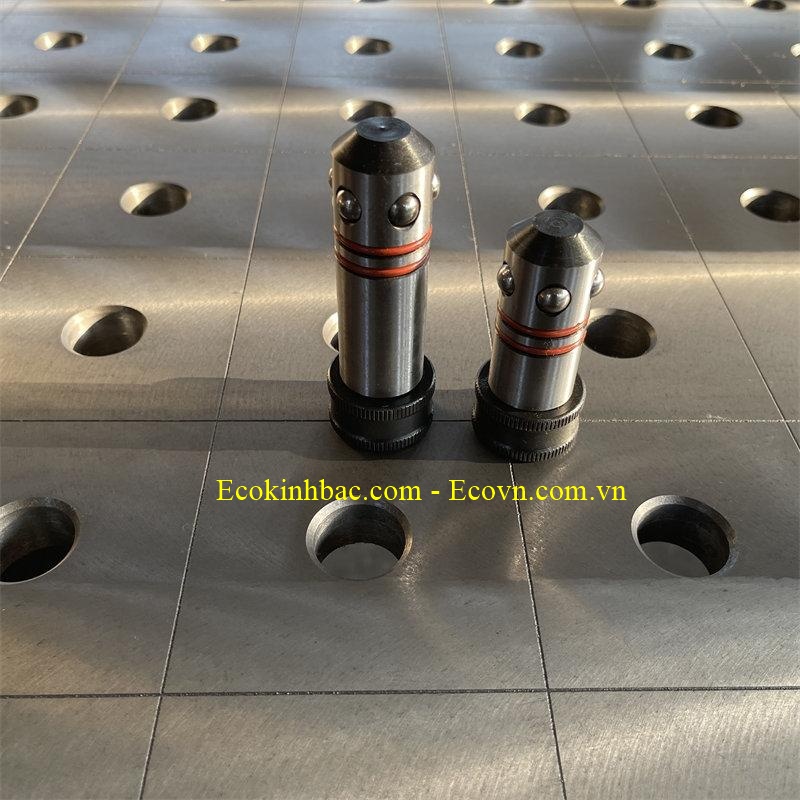

Trong hệ thống bàn gá hàn 3D, chốt khóa nhanh và chốt định vị là những phụ kiện quan trọng giúp cố định, định vị phôi và các phụ kiện gá trên mặt bàn. Bên cạnh phần thân chốt và cơ cấu khóa, nhiều loại chốt được trang bị thêm một gioăng cao su O-ring nằm trong rãnh quanh thân.
Một chi tiết nhỏ nhưng gioăng lại có vai trò hỗ trợ đáng kể cho quá trình lắp đặt và sử dụng chốt. Vậy gioăng trên chốt khóa, chốt định vị bàn gá hàn có tác dụng gì? Khi gioăng bị rách hoặc mất gioăng có sử dụng chốt được không? Hãy cùng ECO KINH BẮC tìm hiểu.
1. Gioăng O-ring trên chốt bàn gá hàn là gì?

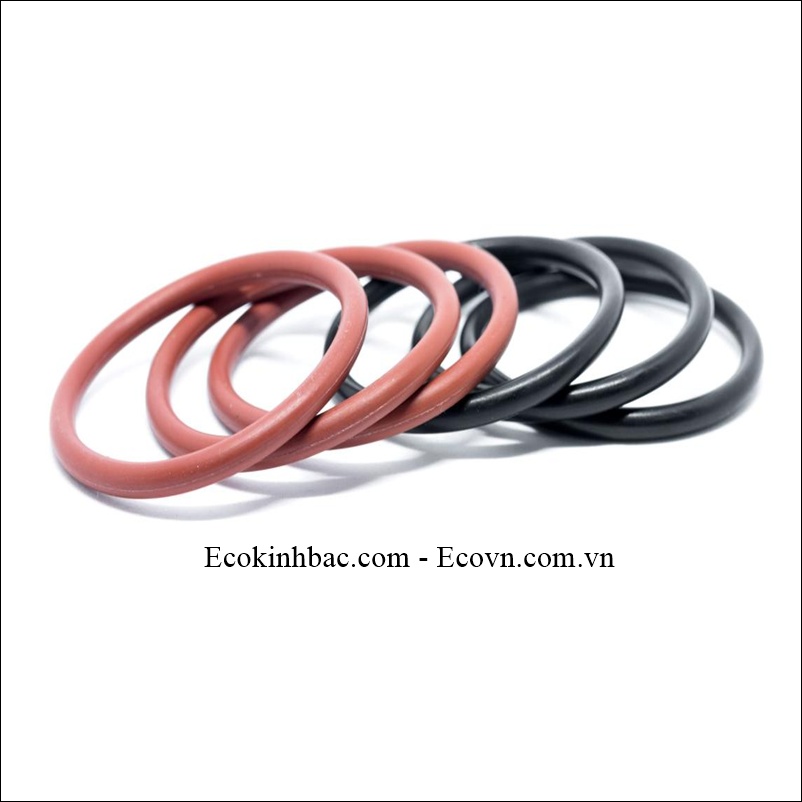

Gioăng O-ring là một vòng cao su đàn hồi có tiết diện tròn, được lắp vào rãnh trên thân chốt.
Đối với hệ thống bàn gá hàn 3D D16 hoặc D28, gioăng thường được bố trí tại vị trí tiếp xúc giữa chốt và lỗ định vị hoặc trong cơ cấu của chốt, tùy theo thiết kế của từng nhà sản xuất.
Không nên nhầm gioăng với bộ phận tạo lực khóa chính. Lực giữ chốt chủ yếu đến từ cơ cấu khóa và hình dạng thiết kế của chốt, trong khi gioăng thực hiện các chức năng hỗ trợ.
2. Tác dụng của gioăng trên chốt khóa , chốt định vị bàn gá hàn
- Hỗ trợ tự định tâm chốt
Khi đưa chốt vào lỗ trên bàn gá, gioăng đàn hồi có thể hỗ trợ chốt nằm ổn định trong vị trí lắp đặt.
Điều này giúp quá trình lắp chốt thuận tiện và ổn định hơn.
- Hạn chế chốt xoay khi siết
Trong quá trình siết chốt khóa, gioăng tạo ra lực ma sát giữa các bề mặt tiếp xúc.
Đối với một số loại chốt bàn gá hàn, O-ring được thiết kế để hạn chế hiện tượng chốt quay đồng thời trong quá trình siết.
Đây là một trong những chức năng được các nhà sản xuất hệ thống bàn gá hàn chuyên nghiệp sử dụng trong thiết kế chốt.
- Hỗ trợ làm sạch lỗ định vị
Một ưu điểm đáng chú ý của O-ring trên một số loại chốt là khả năng hỗ trợ làm sạch lỗ hệ thống trong quá trình đưa và siết chốt.
Khi chốt di chuyển qua lỗ, gioăng có thể gạt bớt bụi kim loại, phoi nhỏ hoặc chất bẩn bám trên thành lỗ.
Điều này đặc biệt hữu ích trong môi trường gia công và hàn, nơi bàn gá thường xuyên tiếp xúc với bụi kim loại và xỉ hàn.
3. Gioăng bị rách hoặc hỏng có sử dụng chốt được không?
Đây là câu hỏi được nhiều khách hàng quan tâm.
Nếu gioăng bị rách nhưng thân chốt và cơ cấu khóa vẫn hoạt động bình thường, chốt có thể vẫn cắm và khóa trong một số thiết kế.
Tuy nhiên, khi mất gioăng, chốt có thể không còn đầy đủ các chức năng hỗ trợ mà nhà sản xuất thiết kế, chẳng hạn như:
- Hỗ trợ tự định tâm.
- Hạn chế xoay khi siết.
- Hỗ trợ làm sạch lỗ định vị.
- Hỗ trợ duy trì vị trí của chốt.
- Bảo vệ khu vực cơ cấu khỏi bụi bẩn, tùy thiết kế.
Vì vậy, nên thay gioăng mới thay vì tiếp tục sử dụng chốt trong thời gian dài khi gioăng đã bị hỏng.
4. Có thể thay gioăng mới không?

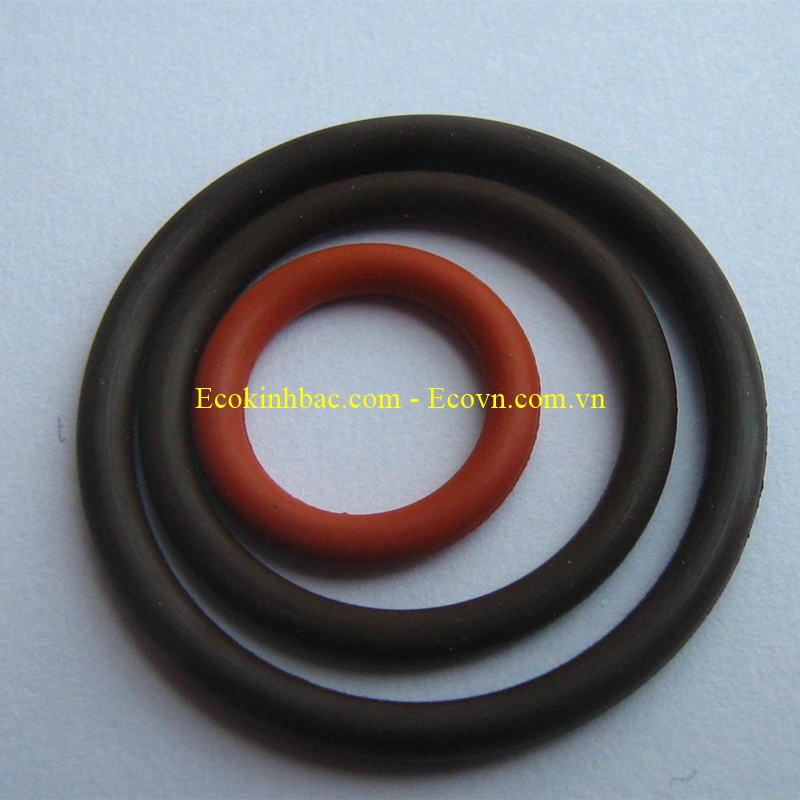

Có. Khi gioăng bị rách, chai cứng, biến dạng hoặc mất đàn hồi, người sử dụng có thể thay thế bằng gioăng mới đúng kích thước và phù hợp với thiết kế của chốt.
Khi thay gioăng cần chú ý:
- Đường kính trong của O-ring.
- Đường kính tiết diện gioăng.
- Kích thước rãnh lắp gioăng.
- Vật liệu gioăng.
- Khả năng chịu nhiệt và môi trường làm việc.
Không nên chọn gioăng chỉ dựa vào đường kính nhìn bằng mắt, bởi gioăng quá nhỏ hoặc quá lớn đều có thể làm chốt hoạt động không đúng thiết kế.
