CẤU TẠO VÀ PHỤ KIỆN BÀN GÁ HÀN

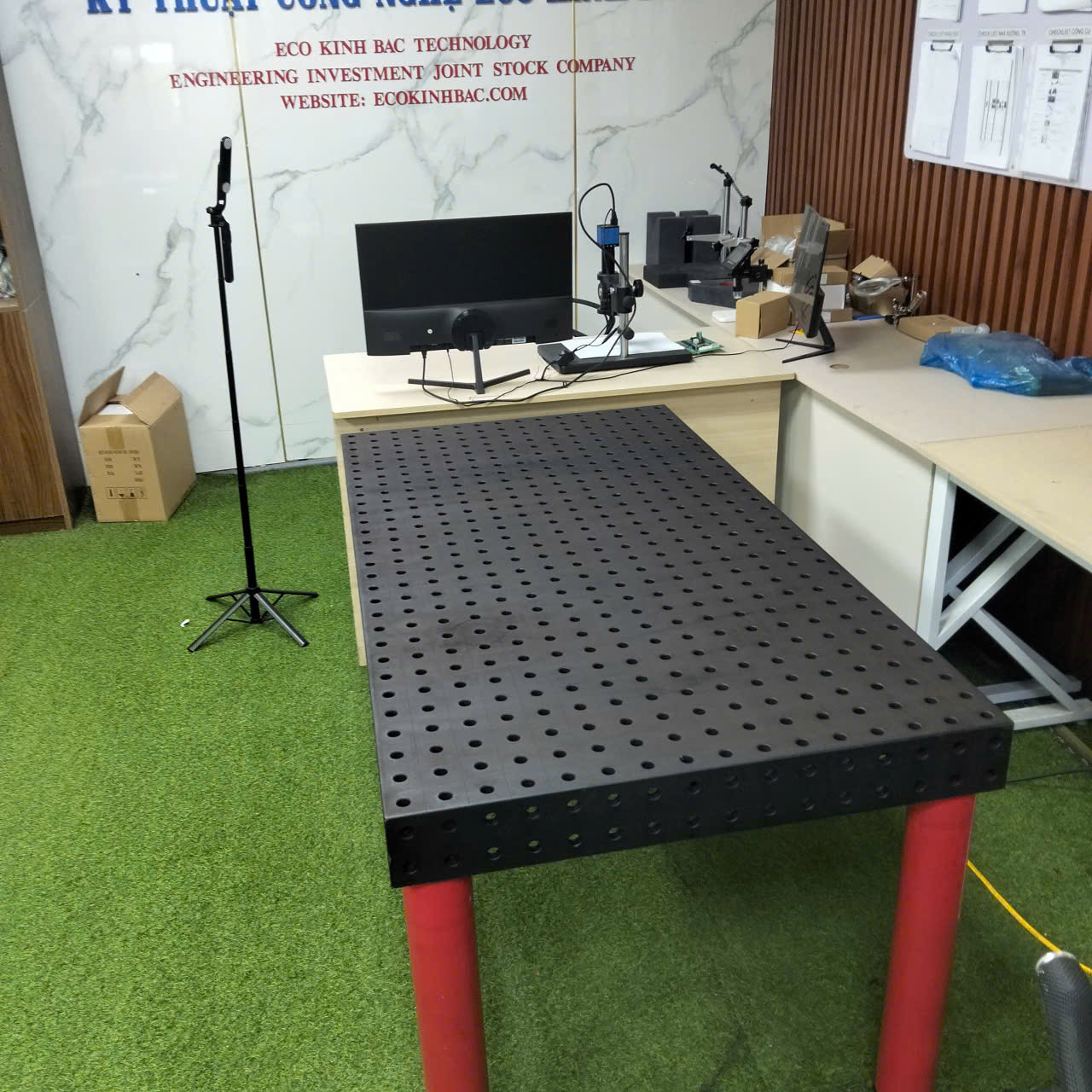

1. Mặt bàn gá hàn

Đây là bộ phận quan trọng nhất của bàn gá hàn.

Chế tạo bằng gang đúc HT250, HT300 hoặc thép cường độ cao Q345, S355.
Gia công CNC đạt độ phẳng và độ vuông góc cao.
Bề mặt có thể xử lý Nitriding (thấm Nitơ) hoặc phủ chống gỉ nhằm tăng độ cứng và khả năng chống mài mòn.
Có thể sử dụng cả 5 mặt làm việc đối với bàn gá hàn dạng hộp.

2. Hệ thống lỗ định vị

Đây là đặc điểm tạo nên tính linh hoạt của bàn gá hàn.

Đường kính lỗ phổ biến:
- D16 (bước lỗ 50 × 50 mm)
- D28 (bước lỗ 100 × 100 mm)
Lỗ được gia công chính xác để lắp chốt định vị và các phụ kiện gá.
Giúp thay đổi vị trí gá nhanh chóng, phù hợp với nhiều loại chi tiết khác nhau.

3. Hệ thống xương tăng cứng

Mặt dưới của bàn được bố trí các gân tăng cứng.

Chức năng:

Tăng độ cứng vững.
Hạn chế võng khi chịu tải lớn.
Giảm rung trong quá trình hàn.
Duy trì độ phẳng của mặt bàn trong thời gian dài.

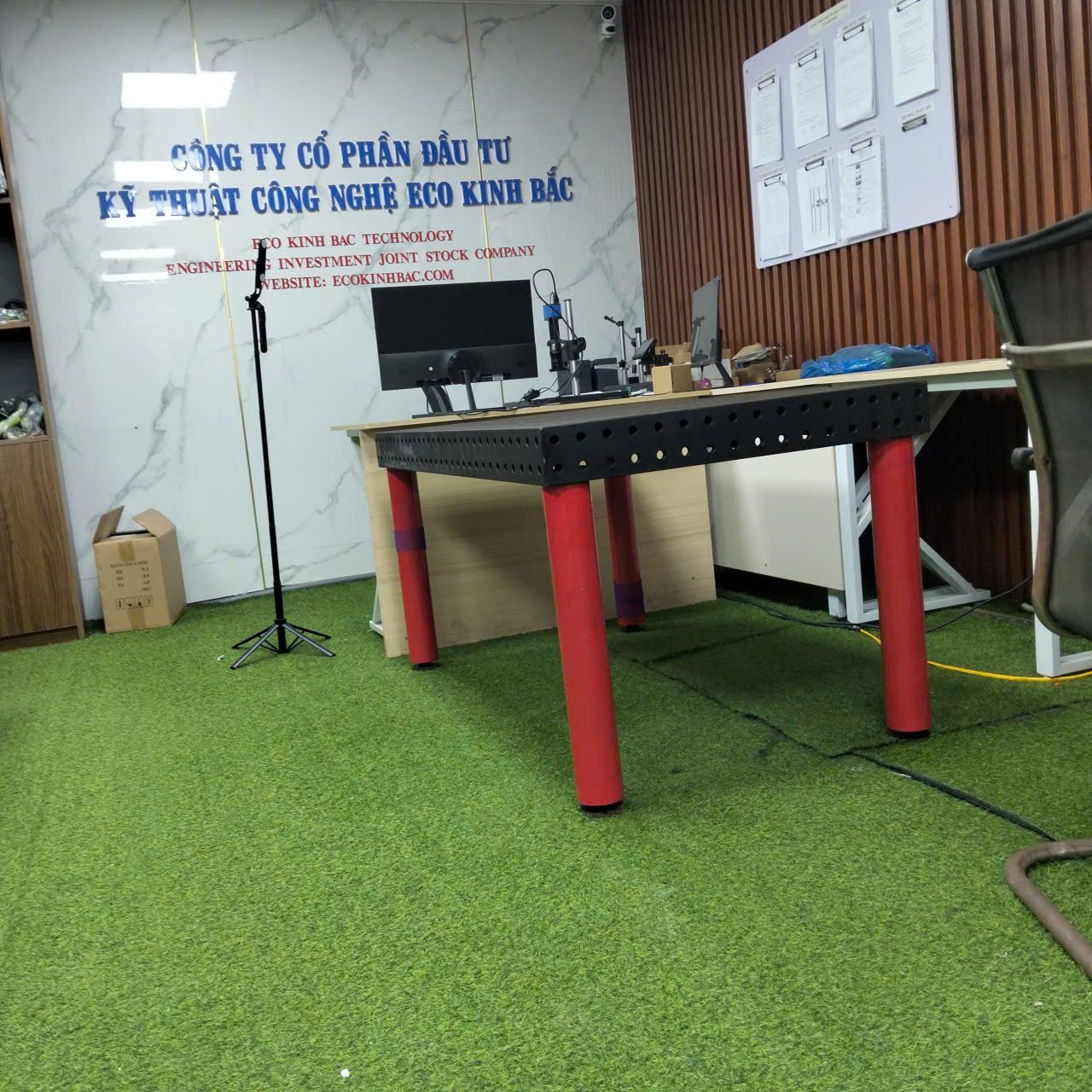

4. Chân bàn

Chân bàn có nhiệm vụ chịu toàn bộ tải trọng của hệ thống.

Thông thường gồm:

Khung thép chịu lực.
Chân tăng chỉnh cân bằng.
Tăng chỉnh độ cao.
Có thể lắp bánh xe khóa đối với bàn di động.
Thiết kế tháo lắp thuận tiện cho vận chuyển.

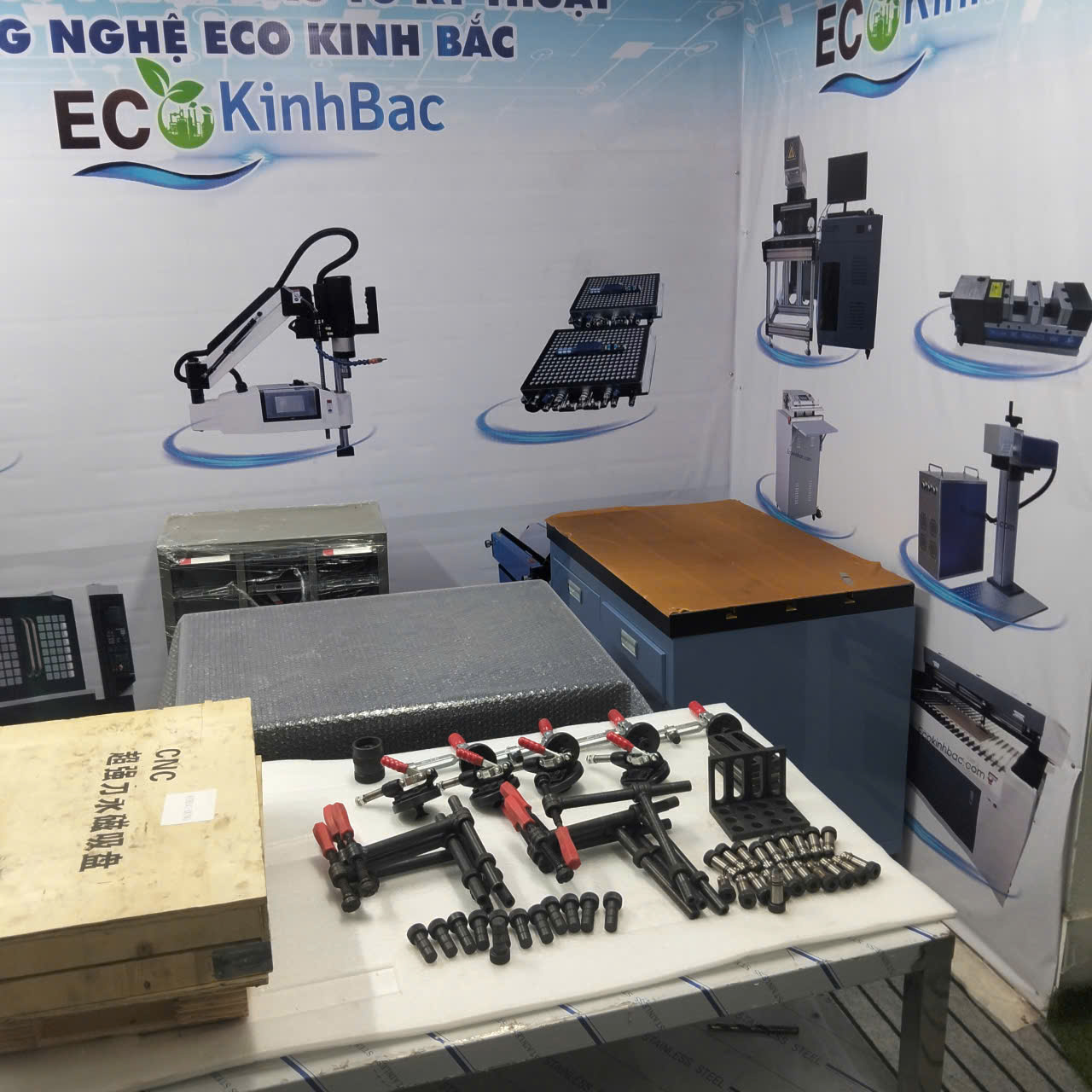

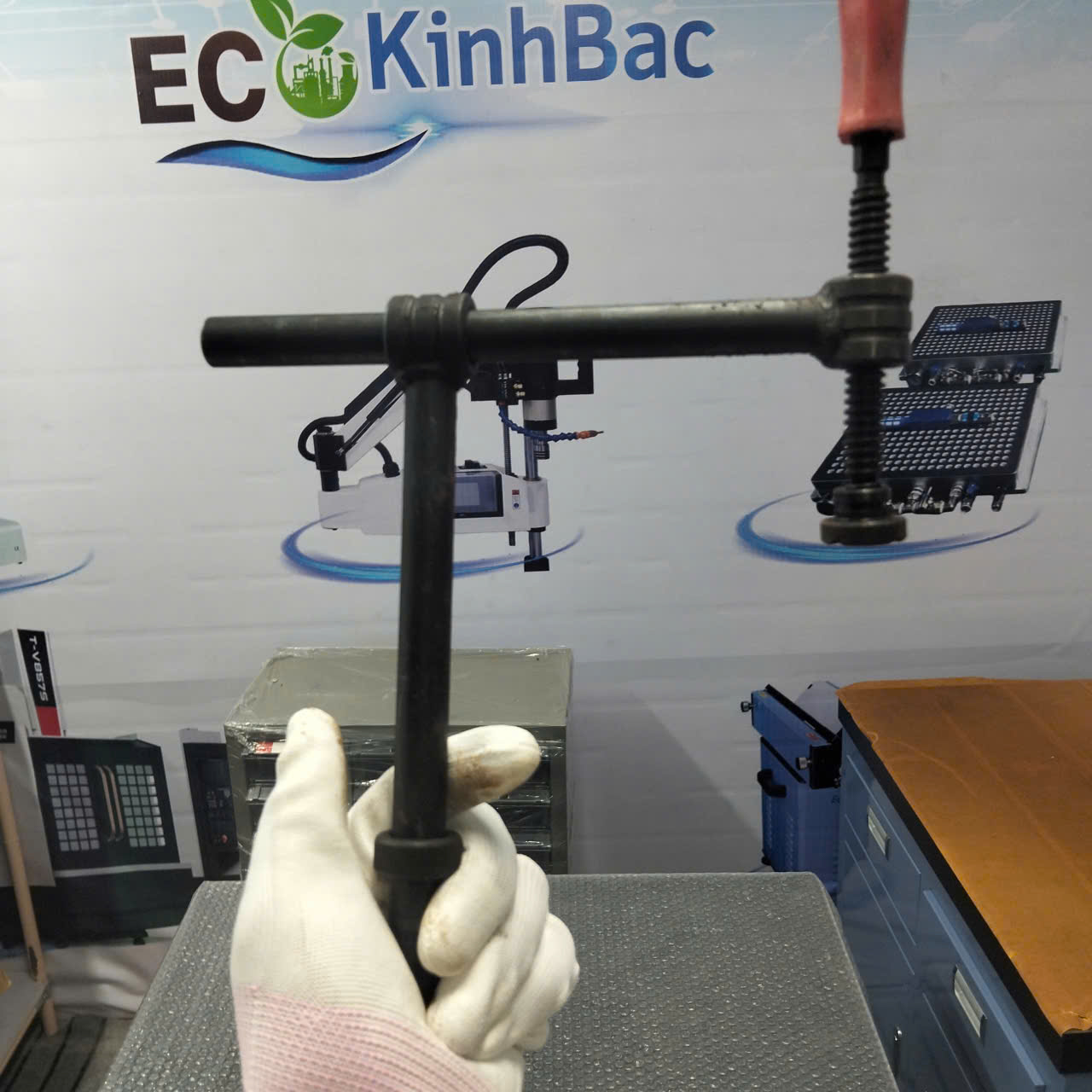

5. Phụ kiện gá hàn

Hệ thống phụ kiện giúp bàn gá hàn trở thành một nền tảng gá lắp linh hoạt.

Bao gồm:

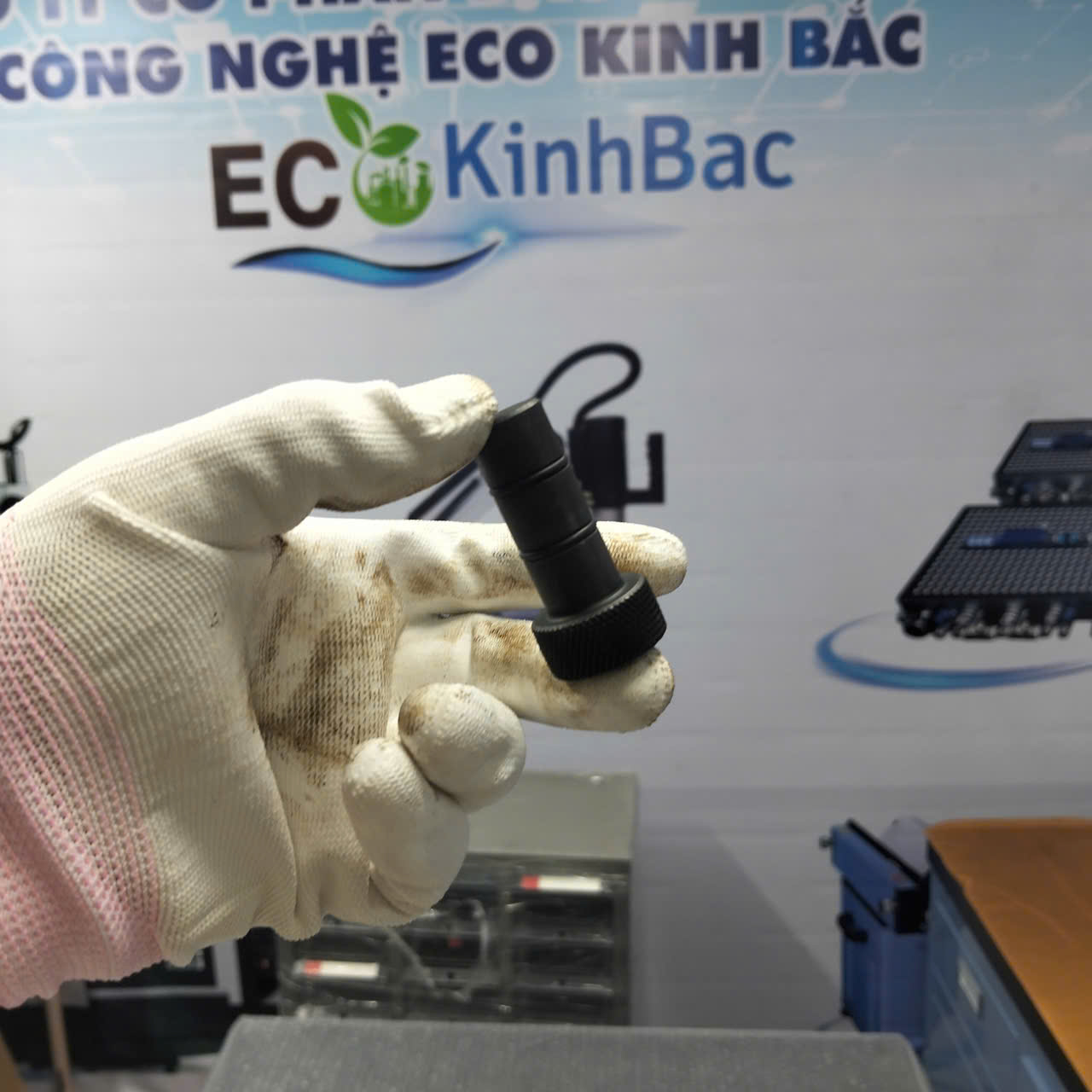

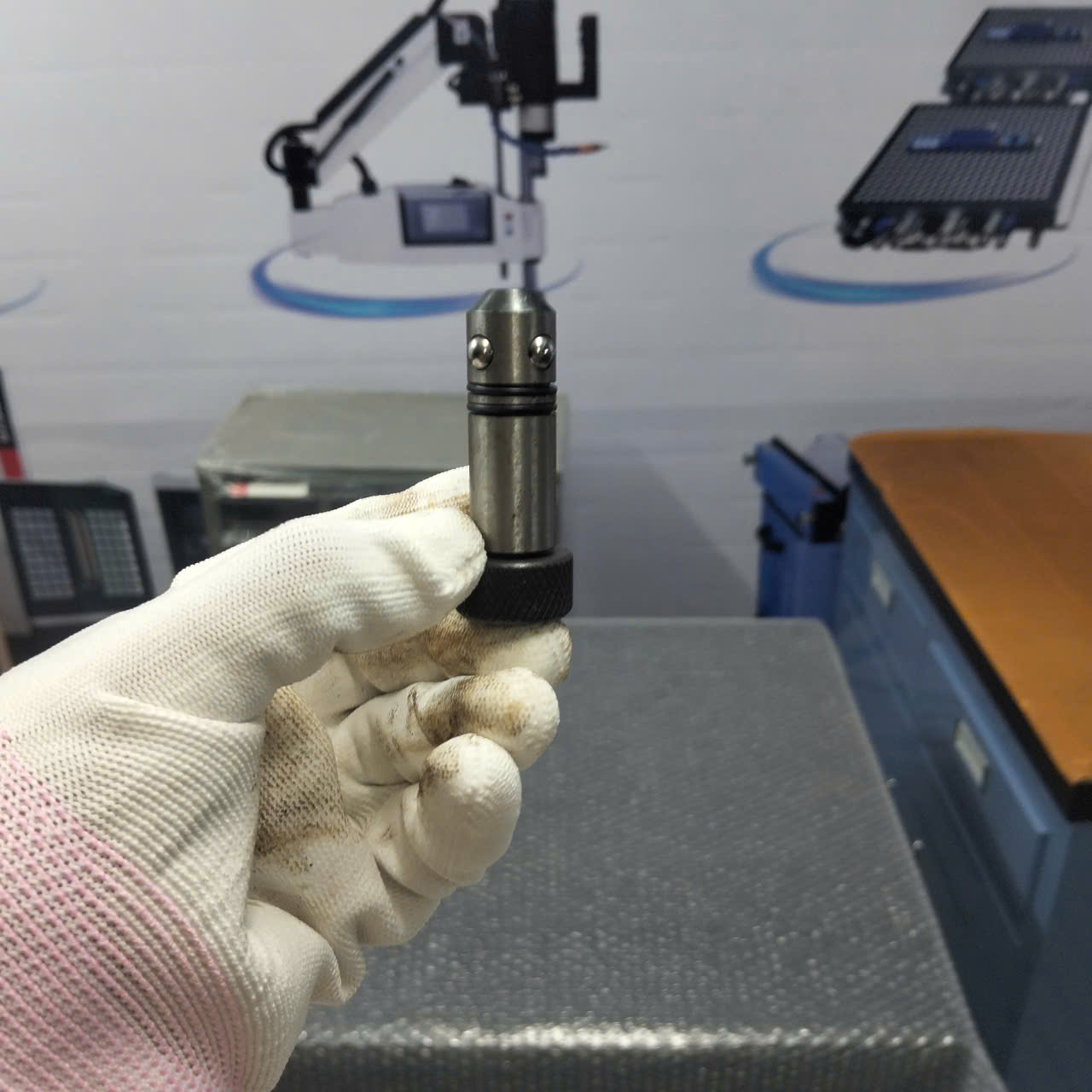

Chốt định vị nhanh.

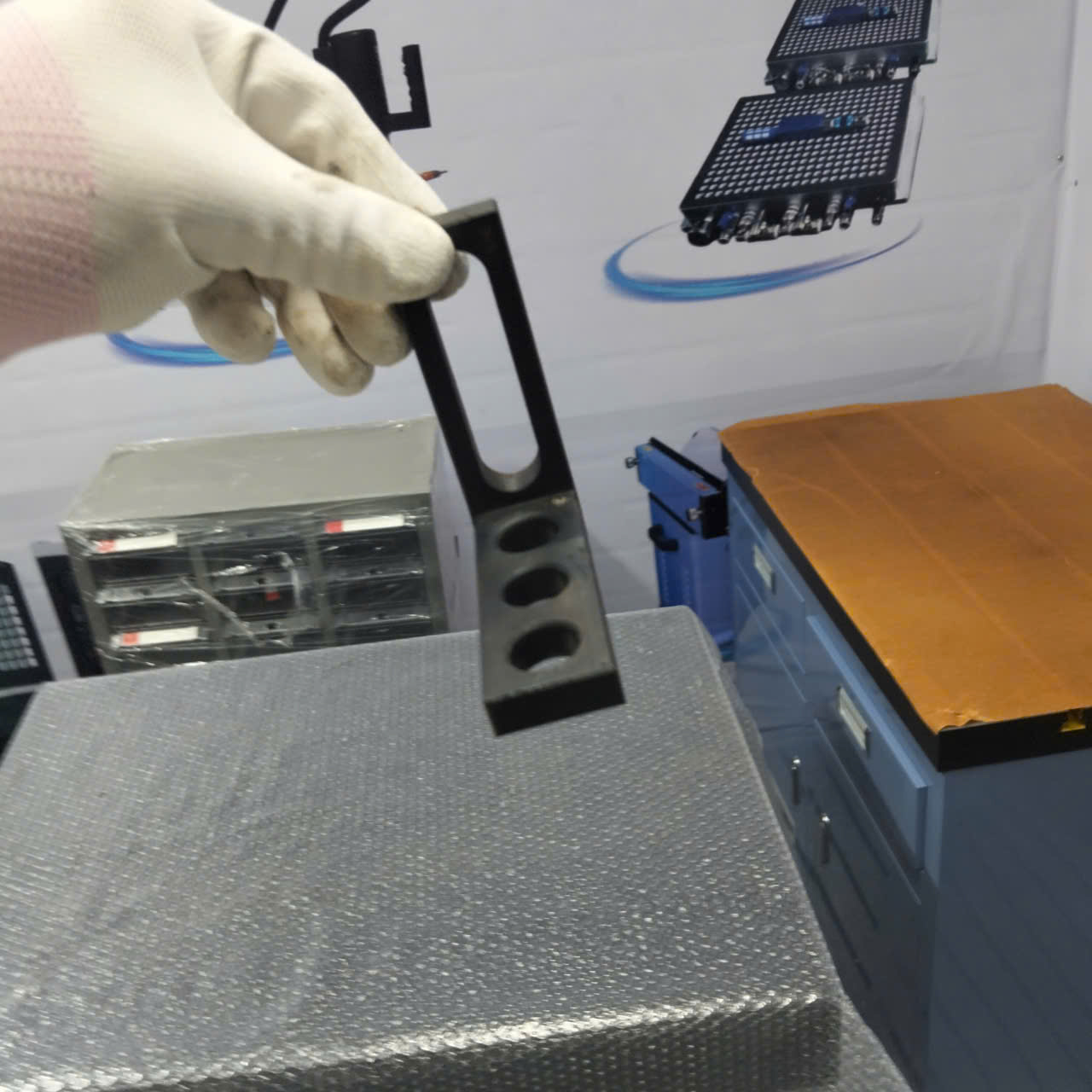

Ê ke chữ L.
Ê ke chữ U.
Ê ke vuông.
Khối chữ V.

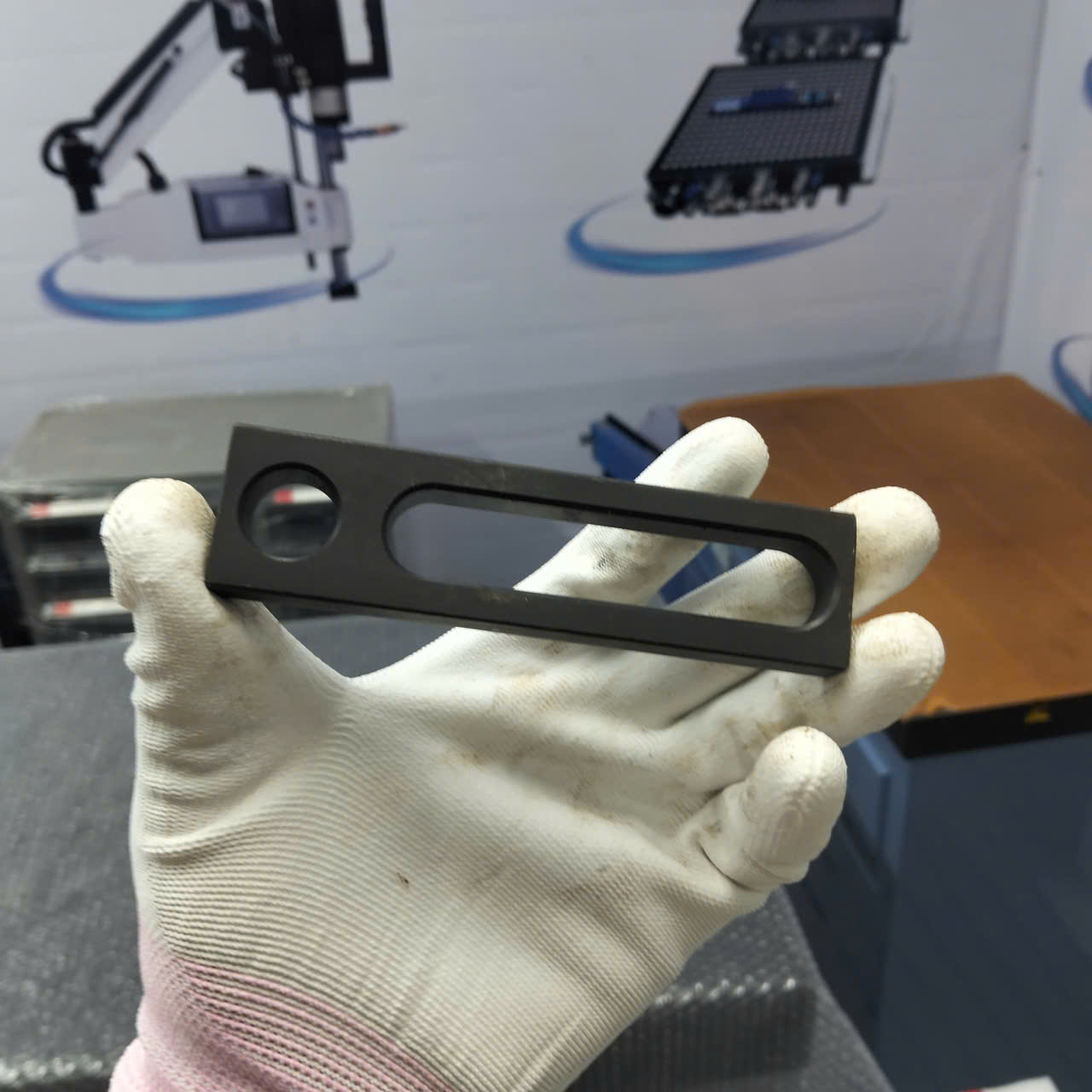

Thanh nối.
Thanh chặn.
Kẹp nhanh.

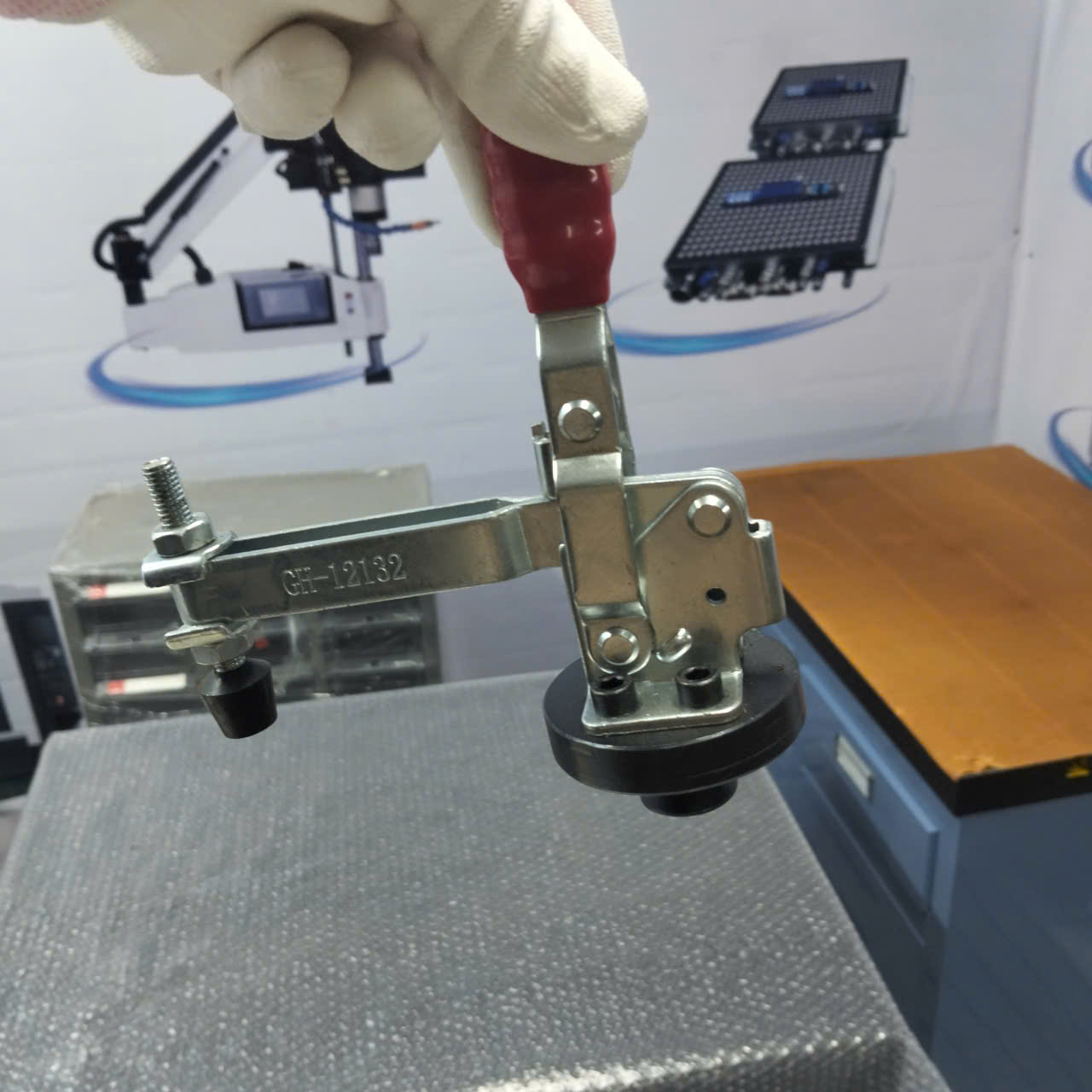

Kẹp đứng.

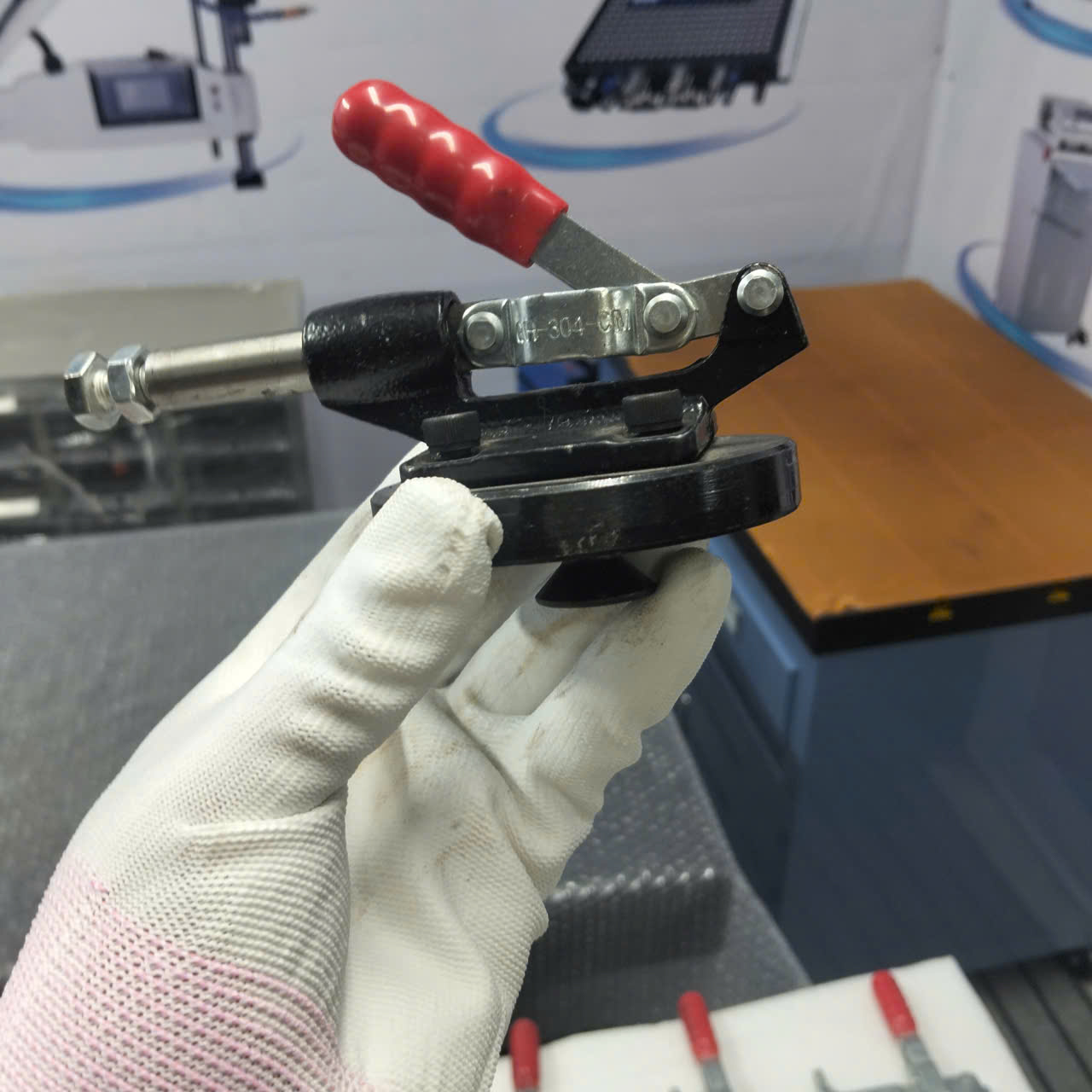

Kẹp ngang.
Kẹp góc.
Giá đỡ.
Thước đo góc.
Bộ căn chỉnh chiều cao.

6. Hệ thống định vị

Đây là bộ phận giúp đảm bảo độ chính xác của chi tiết hàn.

Gồm:

Chốt trụ.
Chốt côn.
Khối chặn.
Cữ định vị.
Thanh chuẩn.

Nhờ hệ thống này, chi tiết được lắp đúng vị trí và có thể lặp lại chính xác trong sản xuất hàng loạt.

7. Hệ thống kẹp

Sau khi định vị, chi tiết sẽ được cố định bằng các cơ cấu kẹp.

Các loại phổ biến:

Kẹp nhanh.
Kẹp ren.
Kẹp cam.
Kẹp thủy lực (tùy ứng dụng).
Kẹp khí nén (đối với dây chuyền tự động).

Sơ đồ cấu tạo tổng quát

        Chi tiết hàn
             │
     ┌───────────────┐
     │  Kẹp nhanh    │
     └───────────────┘
             │
──────────────────────────────
      MẶT BÀN GÁ HÀN
 ●   ●   ●   ●   ●   ●   ●
 Hệ thống lỗ D16 hoặc D28
──────────────────────────────
      Gân tăng cứng
══════════════════════════════
      Khung chân bàn
      Chân tăng chỉnh
══════════════════════════════
