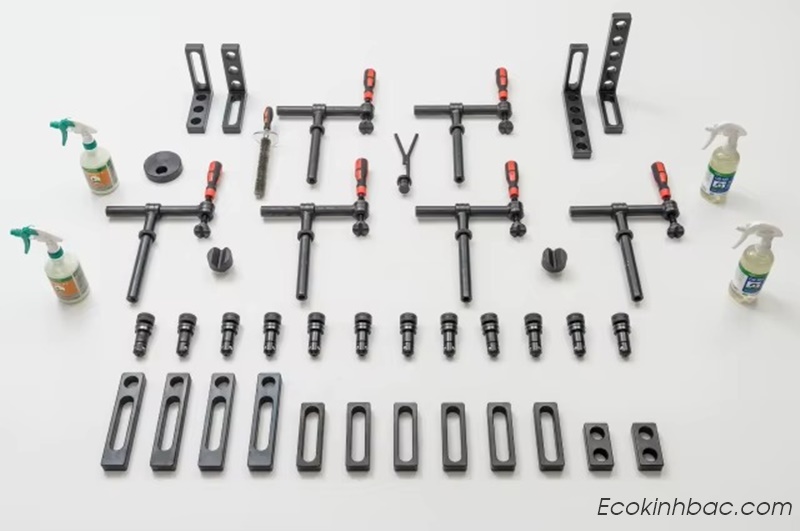

Trong hệ thống bàn gá hàn 3D, chốt định vị, kẹp và ê cu là những phụ kiện đóng vai trò quan trọng trong việc cố định, định vị và giữ phôi trong quá trình gia công, lắp ráp và hàn. Chất lượng vật liệu của các phụ kiện này ảnh hưởng trực tiếp đến độ bền, khả năng chịu lực và độ chính xác khi gá đặt.

Vậy chốt định vị, kẹp và ê cu của bàn gá hàn được làm bằng vật liệu gì? Hãy cùng ECO Kinh Bắc tìm hiểu chi tiết trong bài viết dưới đây.

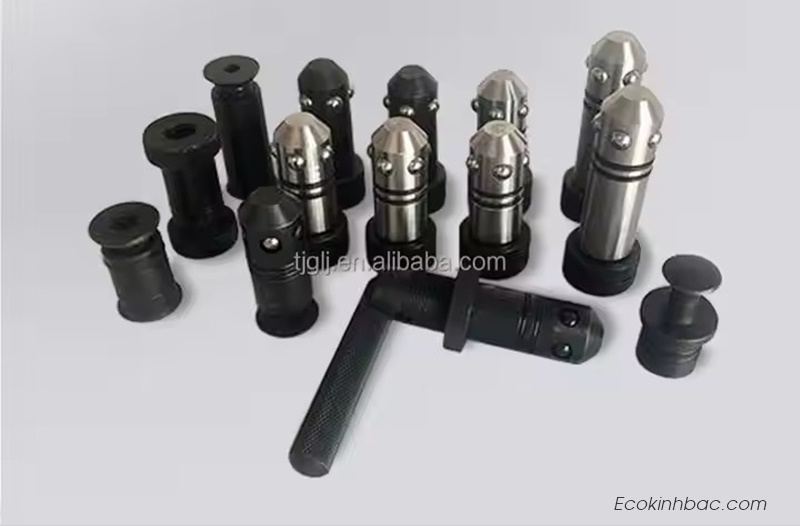

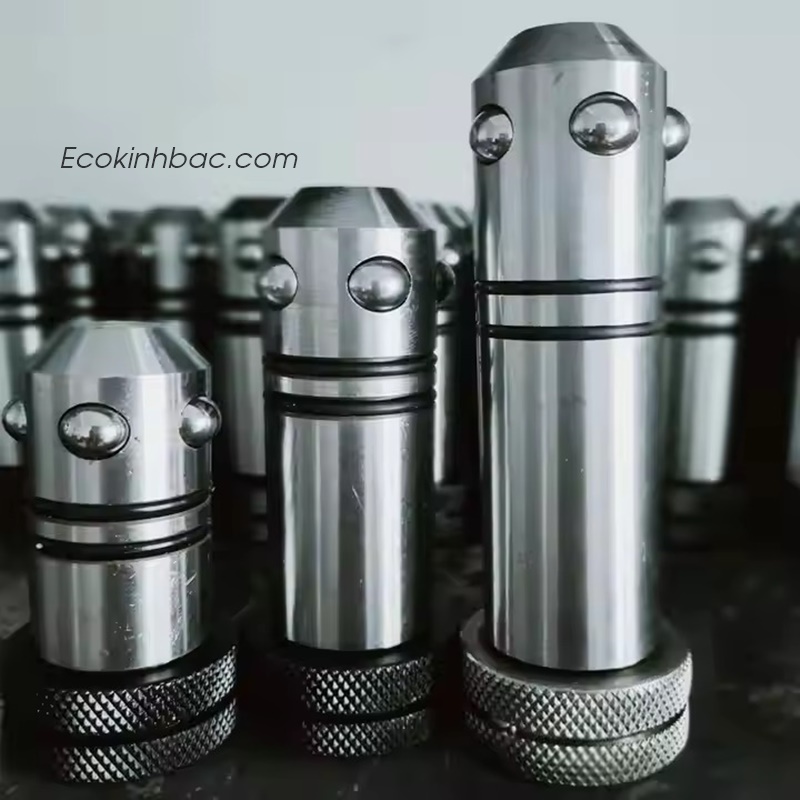

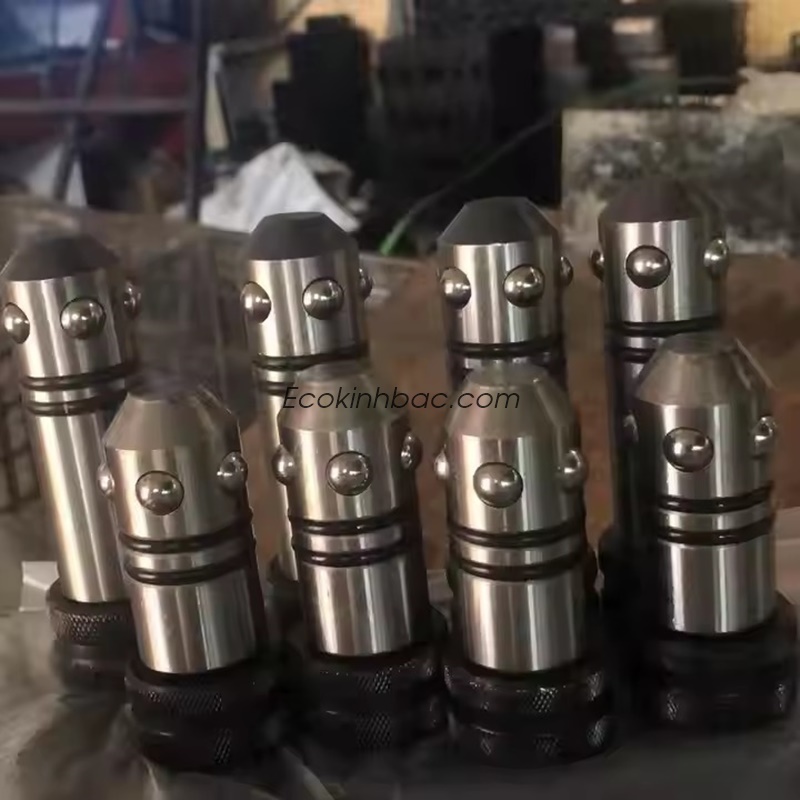

1. Chốt định vị bàn gá hàn được làm bằng vật liệu gì?

Chốt định vị bàn gá hàn 3D thường được chế tạo từ các loại thép có độ cứng và khả năng chống mài mòn cao. Một số vật liệu thường gặp gồm:

• Thép hợp kim.
• Thép tôi cứng.
• Thép dụng cụ.
• Thép được xử lý nhiệt.
• Một số loại chốt cao cấp có thể sử dụng thép tôi và ram hoặc xử lý bề mặt để tăng khả năng chống mài mòn.

Chốt định vị thường xuyên tiếp xúc với phôi và chịu lực trong quá trình gá đặt. Vì vậy, vật liệu cần đảm bảo độ cứng cao, khả năng chịu lực tốt và ít biến dạng.

Vì sao chốt định vị cần có độ cứng cao?

Trong quá trình sử dụng, chốt có thể chịu lực ép, lực trượt hoặc va chạm khi người vận hành lắp đặt phôi. Nếu chốt quá mềm, bề mặt có thể nhanh chóng bị mòn hoặc biến dạng, làm ảnh hưởng đến vị trí của phôi.

Do đó, chốt định vị chất lượng tốt thường được xử lý nhiệt nhằm nâng cao độ cứng và tuổi thọ sử dụng.

2. Kẹp bàn gá hàn được làm bằng vật liệu gì?

Kẹp bàn gá hàn có nhiệm vụ giữ chặt phôi, hạn chế xê dịch trong quá trình lắp ráp và hàn. Tùy theo thiết kế, kích thước và tải trọng làm việc, kẹp có thể được chế tạo từ:

• Thép carbon.
• Thép hợp kim.
• Thép tôi và ram.
• Thép có xử lý nhiệt tại các vị trí chịu lực.
• Một số chi tiết tay kẹp có thể sử dụng vật liệu phù hợp với yêu cầu về trọng lượng và độ bền.

Đối với các loại kẹp chịu lực lớn, vật liệu cần có khả năng chịu kéo, chịu nén và chống biến dạng tốt.

Các vị trí cần chú ý trên kẹp

Không phải toàn bộ kẹp nhất thiết phải có cùng một mức độ cứng. Những vị trí trực tiếp truyền lực và tiếp xúc với phôi thường được chú trọng về độ bền và khả năng chống mài mòn.

Một bộ kẹp tốt cần đảm bảo:

• Giữ phôi chắc chắn.
• Hạn chế rung động.
• Không dễ bị biến dạng khi siết.
• Có khả năng tháo lắp nhanh.
• Phù hợp với hệ thống lỗ trên bàn gá hàn.



3. Ê cu bàn gá hàn được làm bằng vật liệu gì?

Ê cu bàn gá hàn 3D thường được chế tạo từ thép hoặc thép hợp kim, tùy theo yêu cầu chịu tải và thiết kế của hệ thống phụ kiện.

Ê cu là bộ phận trực tiếp kết hợp với bu lông, thanh ren hoặc cơ cấu kẹp để tạo lực siết. Vì vậy, vật liệu cần đảm bảo khả năng chịu lực và chống hư hỏng ren trong quá trình sử dụng.

Các loại ê cu chất lượng cao thường được lựa chọn dựa trên:

• Độ bền cơ học.
• Độ cứng phù hợp.
• Khả năng chịu lực siết.
• Độ chính xác của phần ren.
• Khả năng chống mài mòn.
• Khả năng làm việc trong môi trường xưởng cơ khí.

Đặc biệt, độ chính xác của ren rất quan trọng. Ren không chính xác có thể khiến thao tác siết khó khăn, nhanh bị kẹt hoặc làm giảm hiệu quả cố định phôi.

4. Có phải phụ kiện bàn gá hàn càng cứng càng tốt?

Không hoàn toàn.

Đối với phụ kiện bàn gá hàn, việc lựa chọn vật liệu cần cân bằng giữa độ cứng, độ dai, khả năng chịu tải và khả năng chống mài mòn.

Nếu vật liệu quá mềm, phụ kiện dễ bị mòn hoặc biến dạng.

Ngược lại, nếu vật liệu quá cứng nhưng thiếu độ dai, chi tiết có thể trở nên giòn và không phù hợp với một số điều kiện chịu va đập.

Vì vậy, các nhà sản xuất thường sử dụng thép phù hợp kết hợp với xử lý nhiệt hoặc xử lý bề mặt để đạt được đặc tính cơ học cần thiết.

5. Vì sao phụ kiện bàn gá hàn thường được xử lý nhiệt?

Xử lý nhiệt là một trong những phương pháp được sử dụng để cải thiện đặc tính của thép.

Tùy từng loại phụ kiện, quá trình xử lý có thể giúp:

• Tăng độ cứng.
• Tăng khả năng chống mài mòn.
• Cải thiện độ bền.
• Hạn chế biến dạng trong quá trình sử dụng.
• Tăng tuổi thọ của phụ kiện.

Đặc biệt đối với chốt định vị và các chi tiết tiếp xúc thường xuyên với phôi, khả năng chống mài mòn có ý nghĩa rất lớn.

6. So sánh vật liệu của chốt định vị, kẹp và ê cu

Tùy từng nhà sản xuất, kích thước và cấp độ phụ kiện, thành phần vật liệu và quy trình xử lý nhiệt có thể khác nhau. Vì vậy, khi lựa chọn phụ kiện bàn gá hàn, không nên chỉ dựa vào tên vật liệu mà cần xem xét cả thông số kỹ thuật và điều kiện sử dụng thực tế.

7. Vật liệu phụ kiện ảnh hưởng thế nào đến độ chính xác gá đặt?

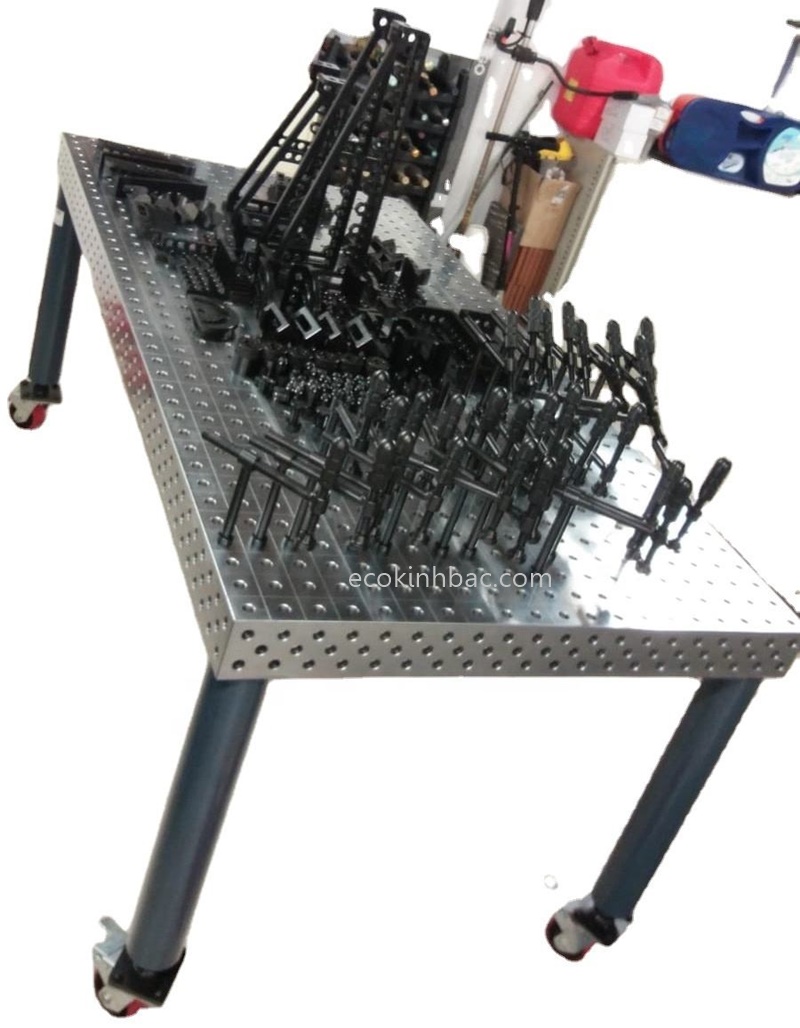

Đây là vấn đề đặc biệt quan trọng đối với bàn gá hàn 3D.

Trong quá trình gá đặt, chốt định vị và kẹp tạo thành hệ thống giữ phôi ở vị trí mong muốn. Nếu các chi tiết này bị mòn hoặc biến dạng, vị trí phôi có thể thay đổi.

Ví dụ:

Chốt bị mòn → vị trí định vị thay đổi → phôi bị lệch → kích thước kết cấu sau hàn không chính xác.

Hoặc:

Kẹp bị biến dạng → lực giữ phôi không ổn định → phôi có thể dịch chuyển trong quá trình hàn.

Do đó, bên cạnh việc lựa chọn bàn gá hàn có độ phẳng và độ chính xác phù hợp, người sử dụng cũng cần chú ý đến chất lượng của hệ thống phụ kiện.

8. Tiêu chí lựa chọn chốt, kẹp và ê cu bàn gá hàn

Khi lựa chọn phụ kiện cho bàn gá hàn 3D, doanh nghiệp nên xem xét các yếu tố sau:

8.1. Phù hợp với kích thước lỗ bàn

Chốt và phụ kiện phải tương thích với hệ thống lỗ của bàn, chẳng hạn các hệ thống lỗ D16, D22 hoặc D28.

8.2. Khả năng chịu tải

Cần lựa chọn phụ kiện phù hợp với trọng lượng và kích thước phôi cũng như lực tác động trong quá trình hàn.

8.3. Độ cứng và khả năng chống mài mòn

Đối với các chi tiết sử dụng thường xuyên, khả năng chống mài mòn là yếu tố quan trọng để duy trì độ chính xác lâu dài.

8.4. Độ chính xác gia công

Bề mặt tiếp xúc, kích thước chốt và độ chính xác của ren đều ảnh hưởng đến khả năng gá đặt.

8.5. Khả năng thay thế

Nên lựa chọn hệ phụ kiện có tính đồng bộ để dễ dàng bổ sung hoặc thay thế khi cần thiết.

9. Kết luận

Chốt định vị, kẹp và ê cu của bàn gá hàn thường được chế tạo từ các loại thép có độ bền và khả năng chịu mài mòn phù hợp. Tùy từng loại phụ kiện, nhà sản xuất có thể sử dụng thép carbon, thép hợp kim, thép dụng cụ hoặc thép đã qua xử lý nhiệt.

Trong đó:

• Chốt định vị cần ưu tiên độ cứng và khả năng chống mài mòn.
• Kẹp cần có độ bền và khả năng chịu lực tốt.
• Ê cu cần đảm bảo độ bền ren và khả năng chịu lực siết.

Lựa chọn đúng vật liệu và phụ kiện không chỉ giúp tăng tuổi thọ hệ thống gá đặt mà còn góp phần duy trì độ chính xác, nâng cao hiệu quả sản xuất và giảm thời gian setup trong quá trình gia công, lắp ráp và hàn.

Nếu doanh nghiệp đang tìm kiếm bàn gá hàn 3D và phụ kiện gá đặt đồng bộ, ECO Kinh Bắc có thể tư vấn lựa chọn kích thước bàn, hệ thống lỗ và bộ phụ kiện phù hợp với từng nhu cầu sử dụng thực tế
