Dung sai gia công của lỗ gá trên bàn gá hàn là bao nhiêu?

Dung sai lỗ gá trên bàn gá hàn là một trong những thông số quan trọng quyết định độ chính xác khi lắp đặt chốt định vị, phụ kiện gá và định vị chi tiết trong quá trình hàn. Đặc biệt với các loại bàn gá hàn D16, D22, D28, ngoài đường kính lỗ, cần quan tâm đến vị trí tâm lỗ, khoảng cách giữa các lỗ và độ vuông góc của lỗ với mặt bàn.

Trong thực tế, nhiều người chỉ quan tâm đến thông số như lỗ Ø28 mm mà chưa chú ý đến dung sai gia công. Tuy nhiên, nếu đường kính hoặc vị trí lỗ không được kiểm soát tốt, độ chính xác của toàn bộ hệ thống gá đặt có thể bị ảnh hưởng.

1. Dung sai lỗ gá trên bàn hàn là gì?

Dung sai lỗ gá là giới hạn sai lệch cho phép của kích thước và vị trí lỗ so với kích thước thiết kế trên bản vẽ.

Ví dụ, một bàn gá hàn được thiết kế hệ thống lỗ Ø28 mm, thì kích thước thực tế sau gia công không nhất thiết phải chính xác tuyệt đối 28,000 mm. Nhà sản xuất cần quy định một khoảng sai lệch cho phép phù hợp với yêu cầu sử dụng.

Có thể xem xét hai nhóm dung sai chính:

• Dung sai đường kính lỗ
• Dung sai vị trí tâm lỗ

Đây là hai thông số cần được kiểm soát riêng biệt.

2. Dung sai đường kính lỗ gá

Đường kính lỗ quyết định khả năng lắp ghép giữa lỗ trên bàn và các phụ kiện như chốt định vị, bulông, kẹp hoặc các chi tiết gá chuyên dụng.

Ví dụ với lỗ danh nghĩa Ø28 mm, dung sai có thể được thiết kế theo yêu cầu độ chính xác của từng dòng sản phẩm:

Các giá trị trên chỉ mang tính tham khảo khi thiết kế và trao đổi kỹ thuật. Dung sai thực tế cần căn cứ vào thiết kế bàn, phương pháp gia công, loại phụ kiện sử dụng và tiêu chuẩn kỹ thuật mà nhà sản xuất áp dụng.

Đối với bàn hàn có yêu cầu cao, thay vì chỉ ghi Ø28, bản vẽ nên thể hiện đầy đủ dung sai hoặc hệ dung sai lắp ghép, chẳng hạn Ø28 H7 nếu thiết kế lựa chọn hệ dung sai này.

3. Dung sai vị trí tâm lỗ quan trọng như thế nào?

Bên cạnh đường kính, vị trí tâm lỗ có ảnh hưởng rất lớn đến khả năng gá đặt.

Một bàn hàn thường có hệ thống lỗ được bố trí theo một bước cố định, chẳng hạn:

28 × 28 mm, 50 × 50 mm hoặc theo cấu hình riêng của từng loại bàn.

Nếu tâm các lỗ bị sai lệch quá lớn so với vị trí thiết kế, các phụ kiện được lắp trên nhiều vị trí có thể không còn đảm bảo độ chính xác.

Một số hiện tượng có thể xảy ra:

• Chốt định vị khó lắp hoặc có độ rơ không mong muốn.
• Phụ kiện gá bị lệch vị trí.
• Hai chi tiết định vị không đồng tâm.
• Sai số tăng lên khi sử dụng nhiều điểm định vị.
• Khó duy trì độ chính xác khi gá các kết cấu lớn.

Vì vậy, khi đánh giá một bàn gá hàn chính xác, không nên chỉ kiểm tra đường kính lỗ mà cần kiểm tra cả độ chính xác vị trí của hệ thống lỗ.

4. Khoảng cách tâm giữa các lỗ cũng cần được kiểm soát

Giả sử bàn gá hàn sử dụng hệ thống lỗ 28 × 28 mm.

Khoảng cách này phải được kiểm soát theo thiết kế để các phụ kiện có thể lắp đặt đúng vị trí và kết hợp với nhau.

Ví dụ, nếu bước lỗ được thiết kế là:

28,00 mm

thì bản vẽ kỹ thuật cần quy định giới hạn sai lệch phù hợp với cấp chính xác của bàn.

Trong các ứng dụng yêu cầu độ chính xác cao, có thể đặt yêu cầu kiểm soát vị trí tâm lỗ ở mức chặt, ví dụ khoảng ±0,05 mm hoặc chặt hơn tùy thiết kế.

Điều quan trọng là phải xác định rõ ±0,05 mm đang áp dụng cho kích thước nào: khoảng cách tâm-tâm, sai lệch vị trí hay một yêu cầu hình học khác.

5. Không thể đánh giá bàn hàn chỉ bằng dung sai đường kính lỗ

Một sai lầm khá phổ biến là đánh giá:

“Lỗ Ø28 có dung sai ±0,02 mm, như vậy bàn có độ chính xác cao.”

Điều này chưa đủ cơ sở.

Một bàn hàn chính xác cần được xem xét tổng thể nhiều yếu tố:

Đường kính lỗ → vị trí tâm lỗ → khoảng cách tâm-tâm → độ vuông góc lỗ → độ phẳng mặt bàn → độ ổn định kết cấu.

Ví dụ, một lỗ có đường kính rất chính xác nhưng tâm lỗ bị lệch đáng kể so với vị trí thiết kế thì khi lắp hệ thống chốt và phụ kiện vẫn có thể phát sinh sai số.

6. Độ vuông góc của lỗ với mặt bàn

Đây là một thông số thường bị bỏ qua khi kiểm tra bàn gá hàn.

Lỗ gá không chỉ cần đúng đường kính và đúng vị trí mà còn cần được gia công sao cho trục lỗ phù hợp với yêu cầu hình học của mặt bàn.

Nếu lỗ bị nghiêng, chốt định vị khi lắp vào có thể không đạt trạng thái làm việc mong muốn. Khi sử dụng nhiều chốt hoặc phụ kiện liên kết, sai số hình học có thể ảnh hưởng đến quá trình định vị.

Do đó, khi nghiệm thu bàn hàn chính xác, nên kiểm tra cả:

• Đường kính lỗ.
• Độ tròn của lỗ.
• Vị trí tâm lỗ.
• Khoảng cách tâm các lỗ.
• Độ vuông góc của lỗ.
• Độ phẳng của mặt bàn.

7. Lỗ D16, D22 và D28 khác nhau như thế nào?

Trên thị trường hiện nay có nhiều hệ thống bàn gá hàn sử dụng các kích thước lỗ khác nhau như D16, D22 và D28.

Việc lựa chọn kích thước lỗ không chỉ phụ thuộc vào đường kính mà còn phải đồng bộ với toàn bộ hệ thống phụ kiện.

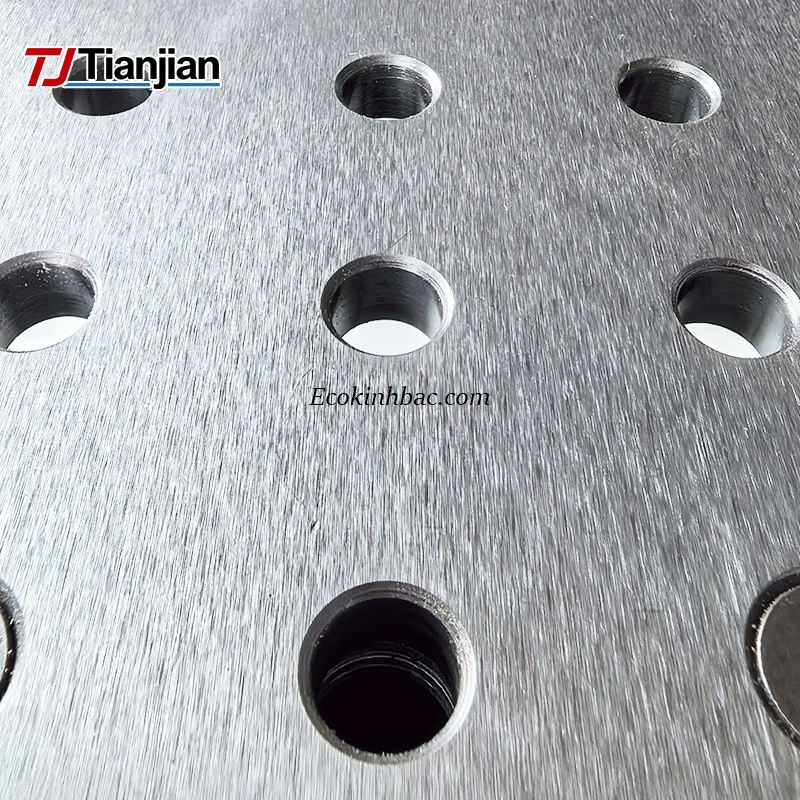

Bàn lỗ D16

Thường phù hợp với các hệ thống gá có kích thước nhỏ, chi tiết nhẹ và yêu cầu thao tác linh hoạt.

Bàn lỗ D22

Là một lựa chọn trung gian, có thể đáp ứng nhiều nhu cầu gá lắp trong sản xuất cơ khí.

Bàn lỗ D28

Phù hợp với các hệ thống cần khả năng chịu lực và sử dụng phụ kiện gá có kích thước lớn hơn.

Tuy nhiên, không nên lựa chọn bàn chỉ dựa vào đường kính lỗ. Cần xem xét đồng thời kích thước bàn, chiều dày mặt bàn, tải trọng, khoảng cách lỗ, cấp chính xác và hệ phụ kiện tương thích.

8. Cách kiểm tra độ chính xác của lỗ gá bàn hàn

Để kiểm tra một bàn gá hàn, có thể sử dụng các thiết bị đo phù hợp với cấp chính xác yêu cầu, chẳng hạn:

• Panme đo trong hoặc dụng cụ đo lỗ.
• Đồng hồ so.
• Thước đo tọa độ hoặc máy đo CMM đối với yêu cầu cao.
• Dưỡng kiểm tra/chốt chuẩn.
• Thiết bị đo độ phẳng chuyên dụng.

Quy trình kiểm tra nên được xây dựng dựa trên bản vẽ và tiêu chuẩn nghiệm thu cụ thể của từng sản phẩm.

Không nên chỉ kiểm tra một vài lỗ ở vị trí trung tâm rồi kết luận toàn bộ bàn đạt yêu cầu. Với bàn kích thước lớn, nên xây dựng phương án lấy mẫu hoặc kiểm tra toàn bộ hệ thống lỗ tùy mức độ chính xác yêu cầu.

9. Tiêu chí nghiệm thu bàn gá hàn nên gồm những gì?

Nếu sử dụng bàn gá hàn trong sản xuất cơ khí chính xác, một bộ tiêu chí nghiệm thu nên xem xét tối thiểu:

Việc quy định rõ các tiêu chí này giúp doanh nghiệp kiểm soát chất lượng đầu vào, đồng thời hạn chế tranh chấp khi nghiệm thu sản phẩm với nhà cung cấp.

10. Kết luận

Dung sai gia công của lỗ gá bàn hàn không có một giá trị duy nhất áp dụng cho tất cả các loại bàn. Mức dung sai cần được xác định dựa trên cấp chính xác, thiết kế bàn, hệ phụ kiện và yêu cầu sản xuất.

Đối với một bàn gá hàn chính xác, cần đặc biệt quan tâm đến:

✔ Đường kính lỗ
✔ Vị trí tâm lỗ
✔ Khoảng cách tâm-tâm
✔ Độ vuông góc của lỗ
✔ Độ phẳng mặt bàn
✔ Khả năng lắp ghép với chốt và phụ kiện

Một bản vẽ kỹ thuật tốt không nên chỉ ghi D16, D22 hoặc D28, mà cần thể hiện rõ các yêu cầu dung sai và dung sai hình học cần thiết.
