Làm thế nào để biết bàn gá hàn đạt tiêu chuẩn hay không?

Bàn gá hàn đạt tiêu chuẩn là yếu tố quan trọng giúp quá trình định vị, lắp ráp và hàn kết cấu được chính xác, ổn định và đồng nhất. Tuy nhiên, trong thực tế, không phải người sử dụng nào cũng biết cách kiểm tra một bàn gá hàn có thực sự đạt yêu cầu kỹ thuật hay không.

Chỉ quan sát bằng mắt hoặc thử lắp một vài phụ kiện là chưa đủ để đánh giá chất lượng bàn. Một bàn gá hàn cần được kiểm tra đồng thời về độ phẳng, hệ thống lỗ gá, độ chính xác vị trí, kết cấu chịu lực, khả năng lắp phụ kiện và độ ổn định trong quá trình sử dụng.

Trong bài viết này, ECO Kinh Bắc sẽ chia sẻ những tiêu chí quan trọng giúp doanh nghiệp có thể kiểm tra và đánh giá bàn gá hàn một cách có hệ thống.

1. Bàn gá hàn đạt tiêu chuẩn cần đáp ứng những gì?

Không có một thông số duy nhất có thể dùng để kết luận một bàn gá hàn đạt tiêu chuẩn.

Tùy thiết kế và mục đích sử dụng, một bàn gá hàn cần đáp ứng các nhóm yêu cầu như:

• Kích thước bàn đúng theo bản vẽ.
• Độ phẳng mặt bàn nằm trong giới hạn thiết kế.
• Đường kính lỗ gá đạt yêu cầu.
• Vị trí và khoảng cách giữa các lỗ chính xác.
• Các lỗ được gia công sạch, không có ba via ảnh hưởng đến lắp ghép.
• Mặt bàn và hệ thống lỗ đáp ứng yêu cầu hình học.
• Kết cấu bàn đủ cứng đối với tải trọng làm việc.
• Chân bàn ổn định và có khả năng cân chỉnh khi cần.
• Các phụ kiện gá có thể lắp đặt đúng yêu cầu.
• Độ chính xác được duy trì trong điều kiện sử dụng thực tế.

Vì vậy, khi nghiệm thu bàn gá hàn, cần xây dựng bộ tiêu chí kiểm tra cụ thể thay vì chỉ dựa vào thông tin quảng cáo của nhà cung cấp.

2. Kiểm tra độ phẳng của bàn gá hàn

Độ phẳng mặt bàn là một trong những thông số quan trọng nhất.

Mặt bàn chính là mặt chuẩn để đặt và định vị chi tiết. Nếu mặt bàn có sai lệch lớn, vị trí của sản phẩm trong quá trình gá lắp cũng có thể bị ảnh hưởng.

Khi kiểm tra độ phẳng, không nên chỉ kiểm tra một khu vực nhỏ ở trung tâm bàn. Đối với bàn kích thước lớn, cần kiểm tra nhiều vị trí trên toàn bộ bề mặt.

Có thể sử dụng các thiết bị phù hợp với cấp chính xác yêu cầu như:

• Thước chuẩn.
• Đồng hồ so.
• Dụng cụ kiểm tra độ phẳng.
• Thiết bị đo hình học chuyên dụng.
• Máy đo tọa độ đối với các yêu cầu độ chính xác cao.

Lưu ý

Không có một giá trị độ phẳng duy nhất áp dụng cho tất cả bàn gá hàn. Dung sai độ phẳng phải được xác định dựa trên thiết kế, cấp chính xác và yêu cầu sử dụng của từng loại bàn.

3. Kiểm tra hệ thống lỗ gá

Bàn gá hàn thường được thiết kế với hệ thống lỗ để lắp chốt định vị và phụ kiện.

Một số cấu hình phổ biến gồm:

D16 – D22 – D28

Tuy nhiên, đường kính lỗ chỉ là một phần của yêu cầu kỹ thuật.

Khi kiểm tra hệ thống lỗ cần quan tâm:

Đường kính lỗ

Kiểm tra kích thước thực tế của lỗ so với kích thước và dung sai trên bản vẽ.

Vị trí tâm lỗ

Tâm lỗ phải nằm trong giới hạn sai lệch vị trí được thiết kế.

Khoảng cách tâm-tâm

Đây là thông số đặc biệt quan trọng đối với các bàn có hệ thống lỗ dạng lưới.

Ví dụ bàn có bước lỗ 28 × 28 mm, sai lệch khoảng cách hoặc vị trí tâm quá lớn có thể ảnh hưởng đến khả năng kết hợp giữa nhiều phụ kiện.

Chất lượng bề mặt lỗ

Lỗ cần được gia công sạch, hạn chế ba via và các khuyết tật có thể ảnh hưởng đến việc lắp chốt.

4. Vì sao dung sai vị trí lỗ quan trọng?

Một lỗ có đường kính chính xác chưa chắc đồng nghĩa với việc hệ thống lỗ chính xác.

Ví dụ:

Lỗ thiết kế Ø28 mm → đường kính đạt yêu cầu

nhưng:

tâm lỗ bị lệch so với tọa độ thiết kế

thì khi sử dụng nhiều chốt định vị, phụ kiện vẫn có thể xuất hiện sai lệch.

Do đó, khi đánh giá bàn gá hàn cần kiểm tra đồng thời:

Đường kính lỗ → vị trí tâm → khoảng cách tâm → độ vuông góc → khả năng lắp phụ kiện.

Đây là nguyên tắc rất quan trọng khi kiểm tra các loại bàn gá hàn chính xác.

5. Kiểm tra độ vuông góc và các yêu cầu hình học

Ngoài độ phẳng, hệ thống bàn gá hàn còn có những yêu cầu hình học khác.

Tùy thiết kế, có thể cần kiểm tra:

• Độ vuông góc.
• Độ song song.
• Độ thẳng.
• Độ nghiêng của các bề mặt.
• Quan hệ hình học giữa lỗ và mặt bàn.

Ví dụ, một lỗ gá có đường kính đúng nhưng trục lỗ không đáp ứng yêu cầu hình học thì khả năng định vị của chốt có thể bị ảnh hưởng.

Vì vậy, đối với bàn hàn chính xác, dung sai kích thước và dung sai hình học cần được xem xét đồng thời.

6. Kiểm tra kết cấu và khả năng chịu tải

Một bàn gá hàn đạt yêu cầu không chỉ cần mặt bàn chính xác mà còn phải có kết cấu đủ cứng.

Có thể chia hệ thống kết cấu thành:

Mặt bàn → gân tăng cứng → khung đỡ → chân bàn → nền xưởng.

Nếu một trong các bộ phận này không đủ độ cứng, khi chịu tải lớn bàn có thể xuất hiện võng hoặc biến dạng.

Khi lựa chọn bàn gá hàn, cần xem xét:

• Chiều dày mặt bàn.
• Kết cấu gân tăng cứng.
• Khoảng cách các điểm đỡ.
• Kích thước tổng thể.
• Tải trọng dự kiến.
• Kết cấu chân bàn.

Đặc biệt với các bàn kích thước lớn, độ cứng tổng thể của hệ thống có ý nghĩa rất quan trọng.

7. Kiểm tra chân bàn và khả năng cân chỉnh

Chân bàn có nhiệm vụ truyền tải trọng từ bàn xuống nền xưởng.

Nếu nền không phẳng hoặc chân bàn không được cân chỉnh phù hợp, mặt bàn có thể bị thay đổi trạng thái hình học.

Đối với bàn sử dụng chân tăng chỉnh, cần kiểm tra:

• Khả năng điều chỉnh độ cao.
• Độ ổn định sau khi cân chỉnh.
• Khả năng chịu tải.
• Vị trí bố trí chân.
• Khả năng truyền tải xuống nền.

Với bàn lớn hoặc yêu cầu độ chính xác cao, việc cân chỉnh bàn trước khi đưa vào sử dụng là bước không nên bỏ qua.

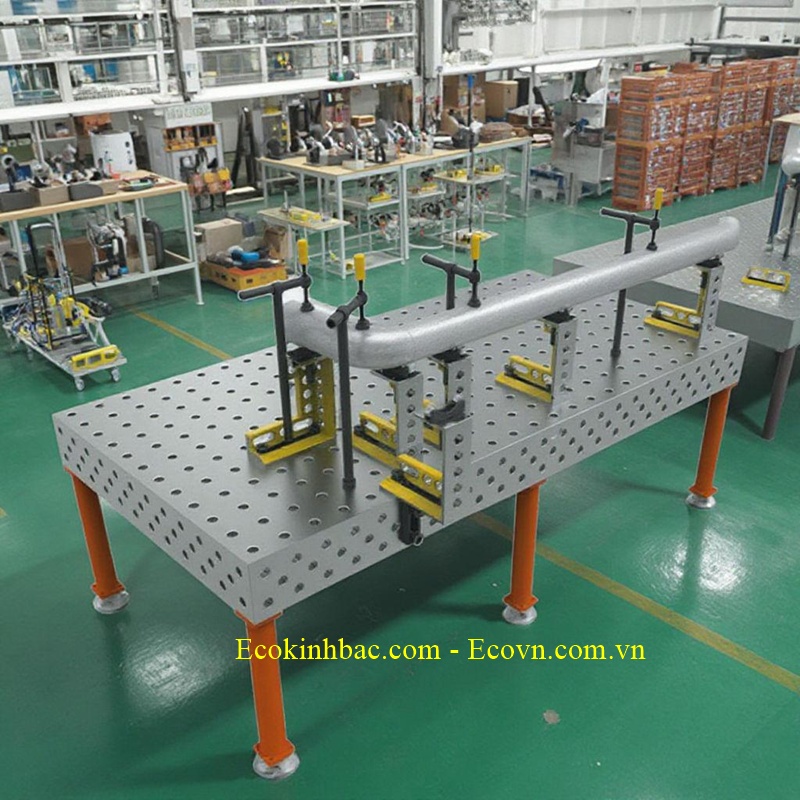

8. Kiểm tra khả năng lắp phụ kiện gá

Đây là phương pháp kiểm tra rất thực tế.

Có thể sử dụng các phụ kiện tương thích như:

• Chốt định vị.
• Kẹp nhanh.
• Cữ chặn.
• Êke góc.
• V-block.
• Chốt góc.
• Phụ kiện định vị.

Sau khi lắp, cần đánh giá:

Lắp đúng → định vị ổn định → không kẹt → không rơ bất thường → giữ đúng vị trí.

Nếu phụ kiện khó lắp, phải dùng lực bất thường hoặc xuất hiện độ rơ lớn, nên kiểm tra lại hệ thống lỗ và dung sai gia công.

9. Kiểm tra bàn sau khi chịu tải và nhiệt

Một bàn có thể đạt yêu cầu khi mới xuất xưởng nhưng vẫn cần được theo dõi trong quá trình sử dụng.

Nguyên nhân là bàn gá hàn thường phải chịu:

• Nhiệt từ quá trình hàn.
• Tải trọng của phôi.
• Lực kẹp.
• Va đập khi đặt chi tiết.
• Chu kỳ gia nhiệt và làm nguội lặp lại.

Sau một thời gian sử dụng, nên kiểm tra lại:

• Độ phẳng mặt bàn.
• Tình trạng hệ thống lỗ.
• Khả năng lắp phụ kiện.
• Độ ổn định của chân bàn.
• Những khu vực thường xuyên chịu nhiệt hoặc tải lớn.

Điều này giúp phát hiện sớm những thay đổi có thể ảnh hưởng đến độ chính xác sản xuất.

10. Checklist nghiệm thu bàn gá hàn

Doanh nghiệp có thể xây dựng một checklist đơn giản như sau:

Khi nghiệm thu, nên ghi nhận giá trị đo thực tế thay vì chỉ đánh dấu "Đạt".

Ví dụ:

Yêu cầu: 28 ± X mm → Giá trị đo: 28,01 mm → Kết luận: Đạt.

Cách quản lý này giúp việc kiểm soát chất lượng rõ ràng và có cơ sở kỹ thuật hơn.

11. Làm thế nào để lựa chọn bàn gá hàn đạt yêu cầu?

Trước khi mua bàn gá hàn, doanh nghiệp nên cung cấp cho nhà sản xuất những thông tin cơ bản:

Kích thước bàn

Xác định kích thước sản phẩm và không gian làm việc để lựa chọn kích thước bàn phù hợp.

Đường kính và bước lỗ

Xác định hệ thống D16, D22, D28 hoặc cấu hình khác phù hợp với phụ kiện đang sử dụng.

Cấp chính xác

Xác định yêu cầu về độ phẳng, dung sai lỗ và dung sai vị trí.

Tải trọng

Xác định trọng lượng phôi và tải trọng dự kiến trong quá trình sản xuất.

Điều kiện sử dụng

Xem xét tần suất hàn, mức độ tác động nhiệt, loại sản phẩm và môi trường làm việc.

Những thông tin này giúp nhà cung cấp lựa chọn kết cấu bàn phù hợp thay vì chỉ báo giá dựa trên kích thước và trọng lượng.

12. Kết luận

Để biết bàn gá hàn có đạt tiêu chuẩn hay không, doanh nghiệp cần kiểm tra tổng thể thay vì chỉ nhìn vào ngoại quan hoặc một thông số đơn lẻ.

Các yếu tố quan trọng gồm:

Độ phẳng mặt bàn → đường kính lỗ → vị trí tâm lỗ → khoảng cách tâm → độ vuông góc → độ cứng kết cấu → chân bàn → khả năng lắp phụ kiện → độ ổn định trong quá trình sử dụng.

Đặc biệt, khi mua bàn gá hàn, nên yêu cầu nhà cung cấp cung cấp bản vẽ kỹ thuật, dung sai, tiêu chí nghiệm thu và kết quả kiểm tra tương ứng với sản phẩm.

Một quy trình kiểm tra rõ ràng không chỉ giúp doanh nghiệp lựa chọn được bàn gá hàn phù hợp mà còn góp phần ổn định độ chính xác của sản phẩm, giảm thời gian gá đặt và hạn chế sai lỗi trong quá trình hàn.
