Một bộ phụ kiện bàn gá hàn gồm bao nhiêu chi tiết? Đây là câu hỏi được nhiều doanh nghiệp cơ khí quan tâm khi đầu tư bàn gá hàn 3D. Một bộ phụ kiện không chỉ đơn thuần là chốt và kẹp mà thường bao gồm nhiều nhóm chi tiết khác nhau, phục vụ cho việc định vị, cố định, điều chỉnh và kiểm soát vị trí của phôi.

Tùy theo kích thước bàn, hệ thống lỗ, loại phôi và nhu cầu sử dụng, số lượng cũng như thành phần của một bộ phụ kiện có thể khác nhau.

Trong bài viết này, ECO Kinh Bắc sẽ giúp bạn hiểu rõ một bộ phụ kiện bàn gá hàn thường gồm những gì và cách lựa chọn bộ phụ kiện phù hợp.

1. Một bộ phụ kiện bàn gá hàn gồm bao nhiêu chi tiết?

Không có một con số cố định cho tất cả các bộ phụ kiện bàn gá hàn.

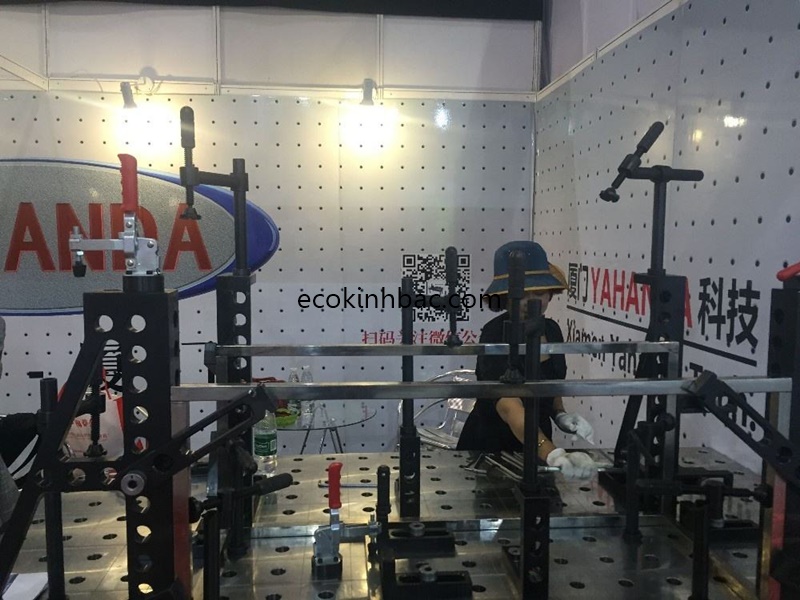

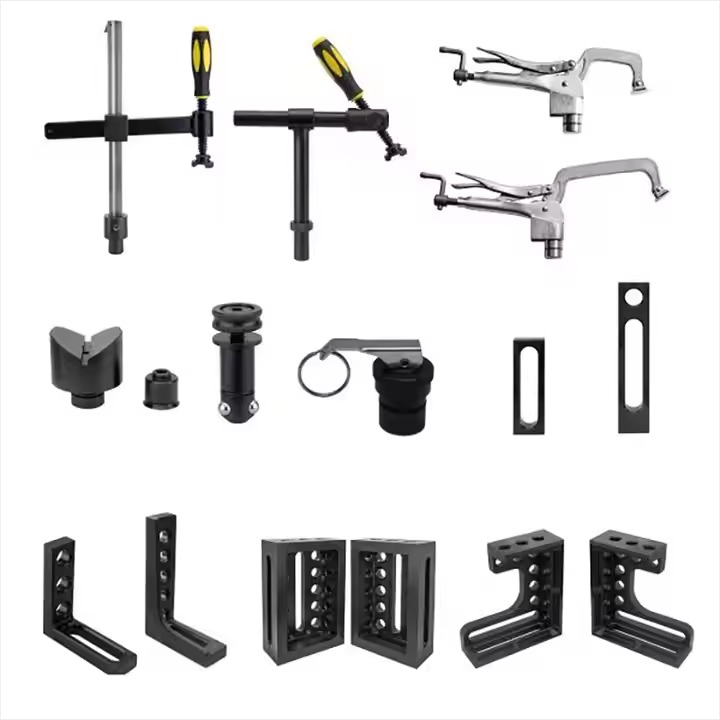

Một bộ phụ kiện bàn gá hàn 3D có thể được cấu hình từ vài chục đến hàng trăm chi tiết tùy theo nhu cầu. Một bộ cơ bản thường bao gồm các nhóm:

• Chốt định vị.
• Chốt khóa hoặc chốt liên kết.
• Kẹp nhanh.
• Kẹp chữ U.
• Kẹp góc.
• Thanh liên kết.
• Ê cu.
• Bu lông hoặc ty ren.
• Gối đỡ.
• Cữ chặn.
• Góc vuông và chi tiết định vị.
• Các phụ kiện điều chỉnh độ cao.

Vì vậy, khi hỏi “một bộ phụ kiện bàn gá hàn gồm bao nhiêu chi tiết?”, cần xác định trước hệ thống bàn gá, kích thước lỗ và mục đích sử dụng.

2. Chốt định vị

Chốt định vị bàn gá hàn là một trong những phụ kiện quan trọng nhất.

Chốt được lắp vào hệ thống lỗ trên mặt bàn để xác định vị trí của phôi. Nhờ đó, người vận hành có thể nhanh chóng đưa phôi về đúng vị trí mong muốn.

Công dụng chính của chốt định vị:

• Xác định vị trí phôi.
• Tạo điểm chuẩn khi gá đặt.
• Hạn chế phôi dịch chuyển.
• Hỗ trợ kiểm soát kích thước kết cấu.
• Rút ngắn thời gian setup.

Tùy thiết kế, chốt có thể có nhiều dạng như chốt trụ, chốt định vị có ren hoặc các loại chốt chuyên dụng.

3. Kẹp nhanh

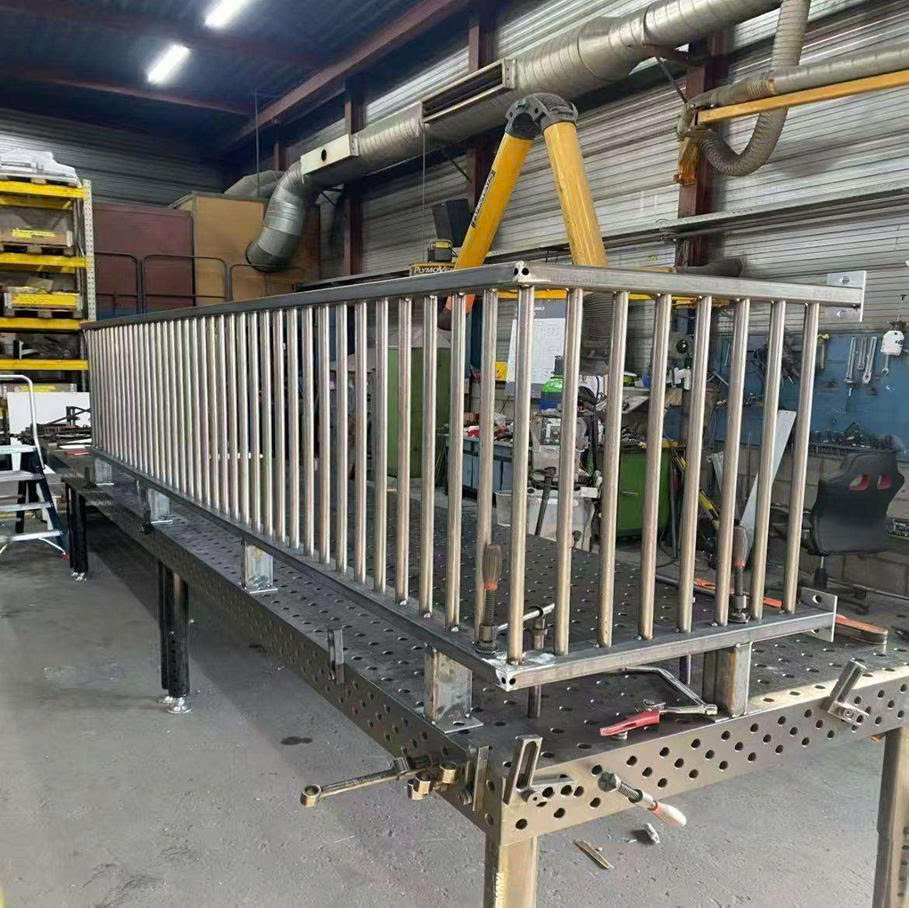

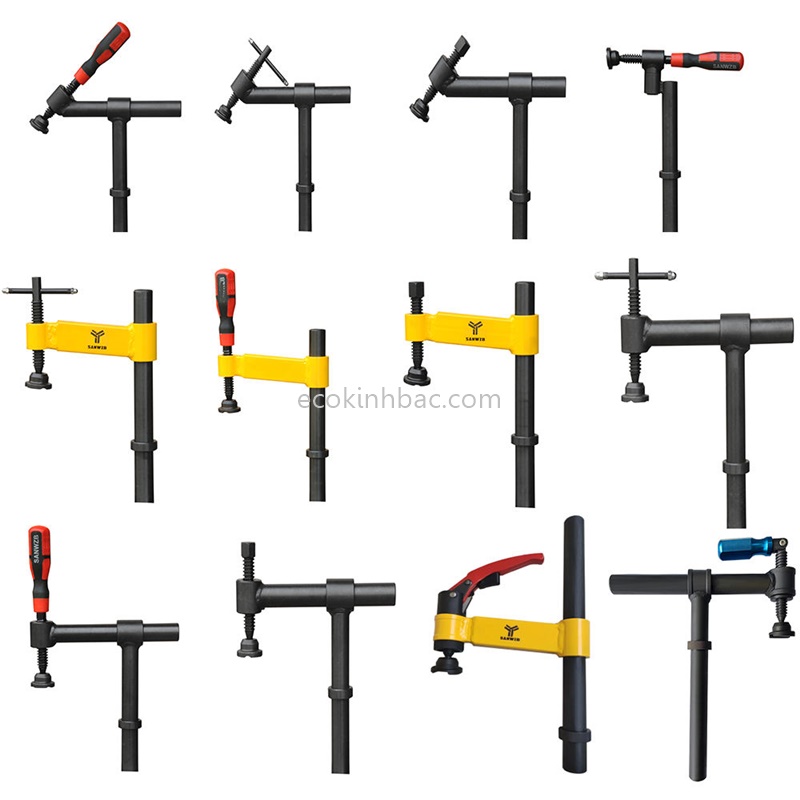

Kẹp nhanh bàn gá hàn được sử dụng để giữ phôi cố định trong quá trình lắp ráp và hàn.

So với phương pháp dùng bu lông truyền thống, kẹp nhanh giúp người vận hành thao tác thuận tiện hơn, đặc biệt khi phải thay đổi nhiều loại phôi trong ngày.

Kẹp nhanh thường được sử dụng để:

• Giữ phôi sát mặt bàn.
• Cố định phôi vào vị trí định vị.
• Hạn chế rung động.
• Hỗ trợ quá trình hàn ổn định.
• Giảm thời gian gá đặt.

4. Kẹp chữ U và các loại kẹp chuyên dụng

Trong những kết cấu có hình dạng phức tạp, chỉ sử dụng một loại kẹp là chưa đủ.

Các loại kẹp chữ U, kẹp góc, kẹp ngang hoặc kẹp chuyên dụng giúp tạo lực giữ theo nhiều hướng khác nhau.

Việc kết hợp nhiều loại kẹp giúp người dùng có thể:

• Kẹp từ phía trên.
• Kẹp ngang.
• Kẹp vào thành phôi.
• Giữ các chi tiết có hình dạng đặc biệt.
• Tạo lực ép phù hợp với từng vị trí.

5. Ê cu và bu lông

Ê cu và bu lông bàn gá hàn thường được sử dụng để liên kết các phụ kiện với nhau hoặc tạo lực siết giữ phôi.

Đây là nhóm chi tiết nhỏ nhưng có vai trò quan trọng trong toàn bộ hệ thống gá.

Khi lựa chọn ê cu và bu lông, cần chú ý:

• Kích thước ren.
• Bước ren.
• Khả năng chịu lực.
• Độ chính xác gia công.
• Khả năng tương thích với phụ kiện.

Đối với hệ thống bàn gá hàn 3D, việc sử dụng phụ kiện đồng bộ giúp quá trình lắp ráp và điều chỉnh thuận tiện hơn.

6. Gối đỡ và chân đỡ

Gối đỡ được sử dụng để tạo điểm tựa cho phôi hoặc nâng đỡ các vị trí cần thiết.

Đối với phôi có kích thước lớn hoặc hình dạng không đồng đều, việc bố trí thêm gối đỡ giúp:

• Hạn chế võng phôi.
• Tạo mặt tựa ổn định.
• Điều chỉnh độ cao.
• Hỗ trợ định vị nhiều điểm.

Gối đỡ có thể được kết hợp với chốt, ty ren hoặc các phụ kiện khác để tạo thành một hệ thống gá hoàn chỉnh.

7. Cữ chặn và phụ kiện định vị

Cữ chặn giúp giới hạn vị trí di chuyển của phôi.

Đây là phụ kiện rất hữu ích khi cần gá nhiều sản phẩm giống nhau. Người vận hành có thể thiết lập các điểm chặn cố định, sau đó đưa từng phôi vào đúng vị trí.

Nhờ đó, quá trình sản xuất có tính lặp lại cao hơn và giảm sự phụ thuộc vào thao tác đo thủ công.

8. Góc vuông và phụ kiện tạo chuẩn

Các loại góc vuông bàn gá hàn 3D thường được sử dụng để tạo mặt chuẩn hoặc giữ các chi tiết theo góc nhất định.

Ví dụ, khi lắp ráp một khung thép, góc vuông có thể giúp giữ hai chi tiết vuông góc với nhau trước khi thực hiện các mối hàn.

Nhóm phụ kiện này đặc biệt hữu ích khi gia công:

• Khung thép.
• Khung máy.
• Kết cấu cơ khí.
• Giá đỡ.
• Bệ máy.
• Các cụm kết cấu cần kiểm soát góc.

9. Thanh liên kết và phụ kiện mở rộng

Khi kích thước sản phẩm lớn hơn kích thước vùng gá thông thường, thanh liên kết và các phụ kiện mở rộng có thể được sử dụng để tạo thêm điểm gá.

Các chi tiết này giúp mở rộng khả năng bố trí của hệ thống bàn gá, đồng thời cho phép kết hợp nhiều phụ kiện trong cùng một bộ gá.

10. Vì sao một bộ phụ kiện bàn gá hàn có thể gồm nhiều chi tiết?

Mỗi sản phẩm cần một phương án gá đặt khác nhau.

Ví dụ, một khung thép đơn giản có thể chỉ cần:

Chốt định vị + góc vuông + kẹp + bu lông/ê cu.

Trong khi một kết cấu phức tạp có thể cần:

Chốt định vị + nhiều loại kẹp + gối đỡ + cữ chặn + góc vuông + thanh liên kết + bu lông + ê cu + phụ kiện điều chỉnh.

Do đó, không nên đánh giá một bộ phụ kiện chỉ bằng số lượng chi tiết. Quan trọng hơn là bộ phụ kiện có đáp ứng đúng yêu cầu gá đặt hay không.

11. Bộ phụ kiện bàn gá hàn nên có bao nhiêu chi tiết là phù hợp?

Số lượng phụ kiện nên được lựa chọn dựa trên:

Kích thước bàn gá hàn

Bàn càng lớn thì nhu cầu bố trí điểm gá càng nhiều.

Kích thước và trọng lượng phôi

Phôi lớn, nặng thường cần nhiều điểm tựa và điểm kẹp hơn.

Hình dạng sản phẩm

Kết cấu đơn giản sẽ cần ít phụ kiện hơn kết cấu có nhiều góc, nhiều mặt và nhiều vị trí khó tiếp cận.

Sản lượng sản xuất

Nếu doanh nghiệp sản xuất nhiều sản phẩm cùng loại, nên chuẩn bị đủ phụ kiện để giảm thời gian tháo lắp và setup.

Mức độ linh hoạt

Nếu bàn gá được sử dụng cho nhiều loại sản phẩm, nên lựa chọn bộ phụ kiện đa dạng thay vì chỉ tập trung vào một loại kẹp hoặc một loại chốt.

12. Có nên mua riêng từng phụ kiện hay mua theo bộ?

Tùy vào nhu cầu thực tế.

Mua theo bộ

Phù hợp với doanh nghiệp mới đầu tư bàn gá hàn hoặc cần một hệ thống phụ kiện đồng bộ.

Ưu điểm:

• Đồng bộ kích thước.
• Dễ sử dụng.
• Có nhiều loại phụ kiện.
• Tiết kiệm thời gian lựa chọn.
• Có thể đáp ứng nhiều phương án gá.

Mua bổ sung từng loại

Phù hợp khi doanh nghiệp đã có hệ thống bàn gá và cần bổ sung những phụ kiện còn thiếu.

Ví dụ:

• Bổ sung thêm chốt định vị.
• Tăng số lượng kẹp nhanh.
• Thêm gối đỡ.
• Thêm góc vuông.
• Bổ sung bu lông và ê cu.

13. Lựa chọn phụ kiện theo hệ thống lỗ bàn gá hàn

Một trong những yếu tố quan trọng nhất là đường kính lỗ trên bàn gá hàn.

Hiện nay có nhiều hệ thống bàn gá sử dụng các kích thước lỗ khác nhau, chẳng hạn D16, D22 hoặc D28.

Phụ kiện cần được lựa chọn tương thích với hệ thống lỗ của bàn.

Ví dụ:

Bàn lỗ D28 → sử dụng phụ kiện tương thích hệ D28.

Bàn lỗ D22 → sử dụng phụ kiện tương thích hệ D22.

Việc lựa chọn đúng hệ giúp chốt, kẹp và các phụ kiện có thể lắp đặt chính xác, hạn chế tình trạng không tương thích.

14. Một bộ phụ kiện tốt cần đảm bảo những gì?

Ngoài số lượng, chất lượng của phụ kiện cũng là yếu tố rất quan trọng.

Một bộ phụ kiện bàn gá hàn tốt nên đảm bảo:

• Vật liệu có độ bền phù hợp.
• Kích thước chính xác.
• Khả năng chịu lực tốt.
• Chốt có khả năng chống mài mòn.
• Ren gia công chính xác.
• Kẹp hoạt động ổn định.
• Các phụ kiện đồng bộ với hệ thống lỗ.
• Dễ dàng tháo lắp và thay thế.

Đặc biệt, với những hệ thống yêu cầu độ chính xác cao, cần chú ý đến độ chính xác gia công của từng phụ kiện, không chỉ riêng độ phẳng của mặt bàn.

15. ECO Kinh Bắc cung cấp bàn gá hàn và phụ kiện đồng bộ

ECO Kinh Bắc cung cấp bàn gá hàn 3D và hệ thống phụ kiện gá đặt phục vụ các nhu cầu gia công, lắp ráp và hàn kết cấu cơ khí.

Tùy theo sản phẩm và yêu cầu sử dụng, bộ phụ kiện có thể được cấu hình gồm:

• Chốt định vị.
• Kẹp nhanh.
• Kẹp chữ U.
• Góc vuông.
• Gối đỡ.
• Cữ chặn.
• Thanh liên kết.
• Bu lông.
• Ê cu.
• Các phụ kiện gá đặt chuyên dụng khác.

Việc lựa chọn bộ phụ kiện phù hợp giúp doanh nghiệp rút ngắn thời gian setup, nâng cao độ chính xác gá đặt, tăng tính lặp lại và cải thiện hiệu quả sản xuất.

Kết luận:

Vậy một bộ phụ kiện bàn gá hàn gồm bao nhiêu chi tiết?

Câu trả lời là không có một số lượng cố định. Một bộ có thể gồm vài chục đến hàng trăm chi tiết tùy theo kích thước bàn, hệ thống lỗ, loại phôi và yêu cầu sản xuất.

Các nhóm phụ kiện phổ biến gồm chốt định vị, kẹp, ê cu, bu lông, gối đỡ, cữ chặn, góc vuông, thanh liên kết và các phụ kiện điều chỉnh.

Thay vì chỉ quan tâm đến số lượng, doanh nghiệp nên lựa chọn bộ phụ kiện dựa trên tính đồng bộ, độ chính xác, khả năng chịu lực và khả năng đáp ứng phương án gá thực tế.
