Phụ kiện D16 có dùng được cho bàn D28 không?

Phụ kiện D16 có dùng được cho bàn D28 không? Đây là câu hỏi được nhiều khách hàng quan tâm khi lựa chọn bàn gá hàn 3D và phụ kiện định vị. Việc hiểu đúng khả năng tương thích giữa đường kính lỗ bàn và phụ kiện giúp đảm bảo độ chắc chắn, độ chính xác khi gá đặt phôi và tránh mua nhầm phụ kiện.

1. Phụ kiện D16 có lắp trực tiếp vào bàn D28 được không?

Thông thường, phụ kiện D16 không thể lắp trực tiếp vào lỗ D28 nếu bàn gá hàn sử dụng lỗ tiêu chuẩn D28 và phụ kiện được thiết kế riêng cho hệ lỗ D16.

Lý do là đường kính lỗ của hai hệ bàn khác nhau:

• Bàn D16: sử dụng hệ thống lỗ đường kính khoảng 16 mm.
• Bàn D28: sử dụng hệ thống lỗ đường kính khoảng 28 mm.

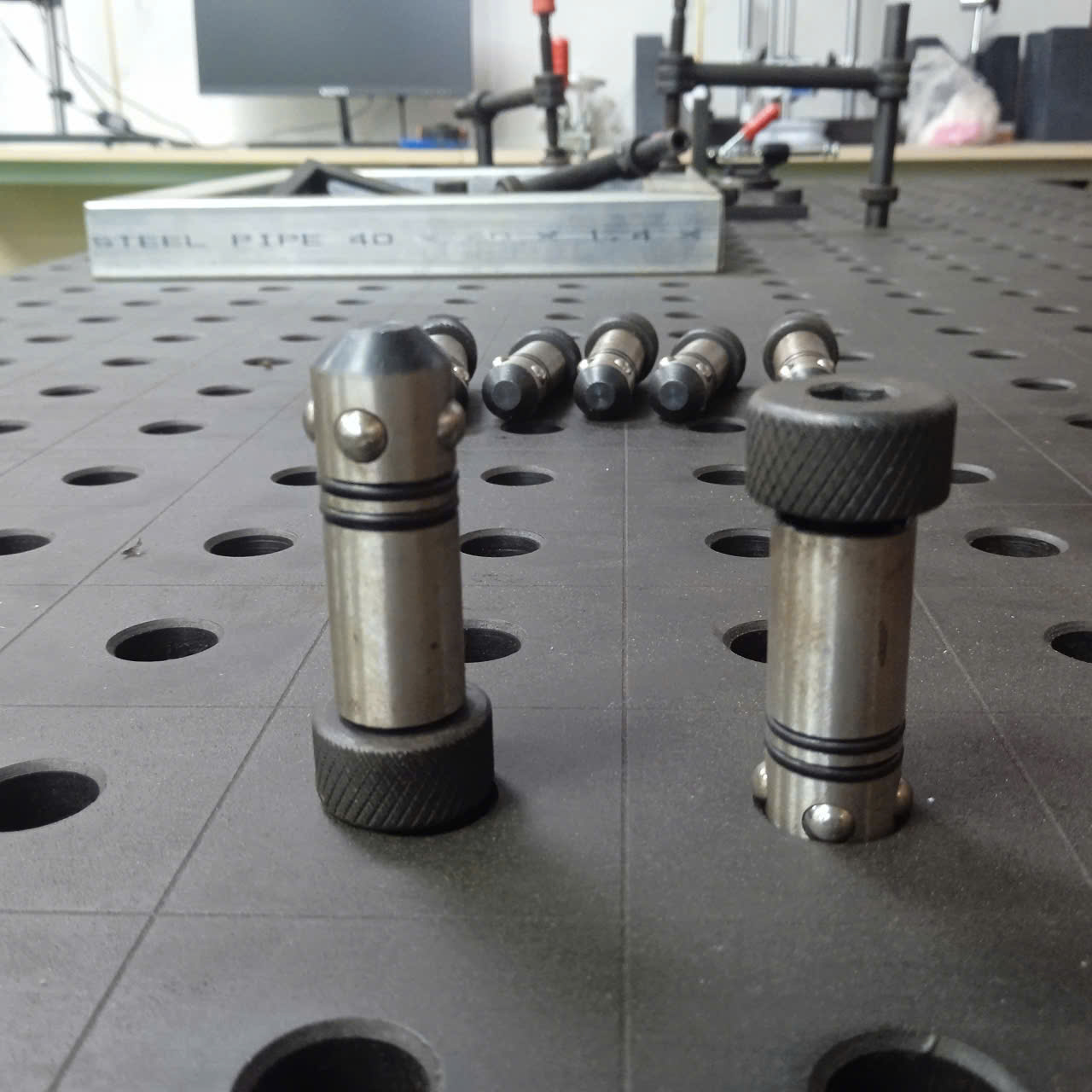

• Chốt định vị, bu lông, kẹp và nhiều loại phụ kiện của mỗi hệ được thiết kế theo đúng kích thước lỗ tương ứng.

Do đó, phụ kiện D16 không thể đặt trực tiếp vào lỗ D28 để tạo liên kết chắc chắn như khi sử dụng đúng hệ phụ kiện D28.

2. Có thể sử dụng phụ kiện D16 trên bàn D28 không?

Trong một số trường hợp, có thể sử dụng thông qua bộ chuyển đổi (adapter) hoặc phụ kiện trung gian được thiết kế phù hợp.

Tuy nhiên, không nên tự ý sử dụng các loại bạc chuyển, chêm hoặc vật liệu gia công không đúng tiêu chuẩn để giảm đường kính lỗ D28 xuống D16. Khi bàn được sử dụng để gá các kết cấu lớn hoặc trong quá trình hàn, lực tác động lên phụ kiện có thể rất lớn.

Nếu adapter không đảm bảo độ chính xác và khả năng chịu lực, vị trí gá có thể bị xê dịch, ảnh hưởng đến độ chính xác của sản phẩm.

3. Vì sao nên sử dụng phụ kiện đúng hệ D16 hoặc D28?

Việc lựa chọn phụ kiện đúng đường kính lỗ mang lại nhiều lợi ích:

Đảm bảo độ chắc chắn

Phụ kiện được thiết kế đúng hệ lỗ sẽ có độ ăn khớp tốt với bàn, giúp hạn chế rung động và dịch chuyển trong quá trình gá hàn.

Tăng độ chính xác

Các chi tiết định vị, chốt, ke góc và kẹp được bố trí đúng vị trí giúp kiểm soát kích thước và hình học của kết cấu tốt hơn.

Tối ưu khả năng chịu lực

Hệ D28 thường được sử dụng cho các bàn gá hàn có kích thước lớn và các ứng dụng cần khả năng gá giữ cao. Vì vậy, phụ kiện D28 thường có kích thước và khả năng chịu tải phù hợp với hệ bàn này.

Dễ dàng mở rộng hệ thống gá

Khi sử dụng đồng bộ bàn và phụ kiện cùng hệ, người dùng có thể kết hợp nhiều loại chốt, kẹp, ke vuông, thanh định vị và phụ kiện khác nhau để tạo thành bộ gá linh hoạt.

4. So sánh phụ kiện D16 và D28

5. Khi nào nên chọn bàn gá hàn D16?

Bàn D16 phù hợp với các xưởng gia công cơ khí, hàn kết cấu nhỏ và vừa, nơi cần một hệ thống gá linh hoạt nhưng không yêu cầu phụ kiện có kích thước quá lớn.

Ưu điểm nổi bật của hệ D16 là phụ kiện tương đối nhỏ gọn, dễ thao tác và phù hợp với các chi tiết có kích thước vừa phải.

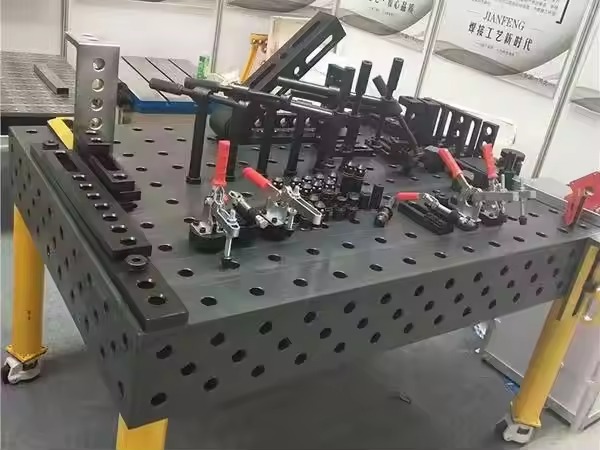

Bàn gá chi tiết gá công bằng gang, kích thước 2000x1500 lỗ D16

Bàn gá hàn 2000x1000mm.

Bàn gá hàn 3000x2000mm

6. Khi nào nên chọn bàn gá hàn D28?

Bàn D28 phù hợp với các ứng dụng công nghiệp, đặc biệt khi cần gá các chi tiết lớn, kết cấu thép, khung máy hoặc sản phẩm có trọng lượng cao.

Hệ D28 có lỗ lớn và sử dụng các phụ kiện có kích thước tương ứng, giúp tạo hệ thống gá chắc chắn hơn cho những ứng dụng yêu cầu khả năng chịu lực cao.

7. Nếu đang có bàn D28 nhưng muốn sử dụng phụ kiện D16 thì phải làm thế nào?

Nếu doanh nghiệp đã đầu tư bàn gá hàn D28 nhưng đang có sẵn phụ kiện D16, hãy kiểm tra:

1. Kích thước và tiêu chuẩn chính xác của lỗ bàn.
2. Kích thước phần chân/chốt của phụ kiện D16.
3. Khả năng sử dụng adapter chuyển đổi D28 → D16.
4. Tải trọng và lực tác động lên vị trí gá.
5. Yêu cầu độ chính xác của sản phẩm cần hàn.

Đối với các công việc hàn kết cấu chịu lực hoặc yêu cầu độ chính xác cao, nên ưu tiên sử dụng phụ kiện D28 tương ứng với bàn D28 thay vì cố gắng chuyển đổi sang phụ kiện D16.

8. ECO KINH BẮC cung cấp bàn gá hàn và phụ kiện D16, D28

ECO KINH BẮC cung cấp bàn gá hàn 3D, bàn hàn, phụ kiện gá hàn D16 và D28 phục vụ các nhu cầu gia công cơ khí, hàn kết cấu và chế tạo đồ gá.

Tùy theo kích thước sản phẩm, trọng lượng phôi, yêu cầu độ chính xác và phương pháp gá đặt, ECO có thể tư vấn lựa chọn hệ D16 hoặc D28 phù hợp.

Nếu chưa biết nên chọn bàn D16 hay D28, khách hàng có thể cung cấp kích thước phôi, trọng lượng sản phẩm và yêu cầu gá hàn, ECO KINH BẮC sẽ tư vấn cấu hình phù hợp.
