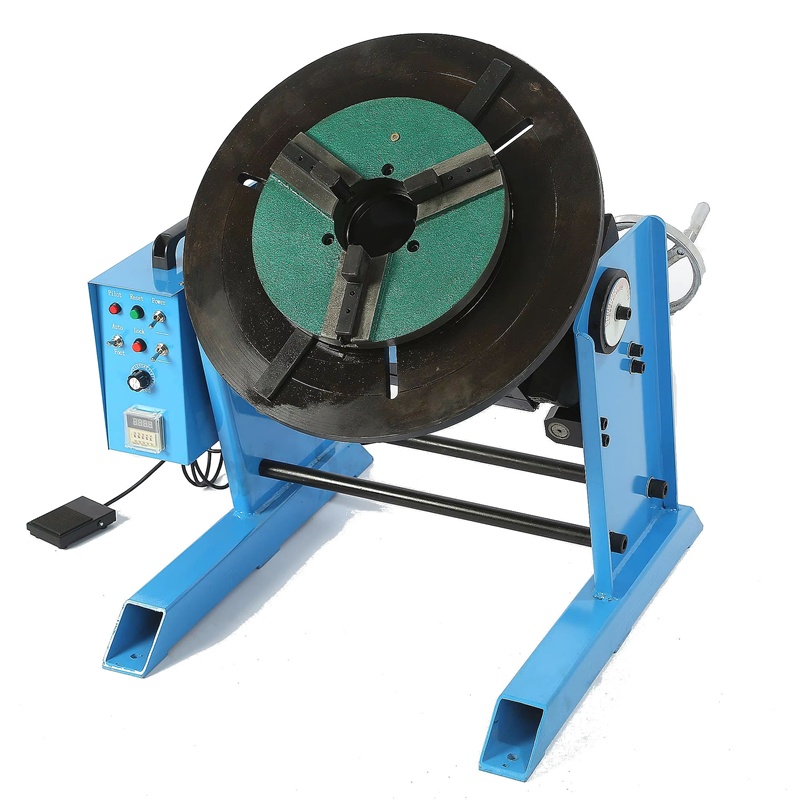

Bàn Xoay Định Vị Hàn TJ-200 Tải Trọng 200kg

Trong sản xuất cơ khí, những chi tiết có khối lượng lớn thường cần thiết bị hỗ trợ xoay để người vận hành tiếp cận các vị trí hàn thuận tiện hơn. Việc lựa chọn bàn xoay phù hợp giúp quá trình gá đặt và thay đổi hướng chi tiết được tổ chức hợp lý, hạn chế thao tác nâng xoay thủ công không cần thiết.

Bàn xoay định vị hàn TJ-200 là model có tải trọng công bố 200kg, đường kính bàn xoay 400mm và tốc độ quay 0,5–5 vòng/phút. Thiết bị sử dụng động cơ 120W, có khả năng lật thủ công từ 0–90° và tương thích với mâm cặp KD-200, KD-300, KD-400 theo catalogue. Đây là lựa chọn để doanh nghiệp cân nhắc khi cần bàn xoay có tải trọng 200kg cho các công việc gia công và hàn cơ khí phù hợp.

1. Bàn xoay định vị hàn TJ-200 là gì?

Bàn xoay định vị hàn TJ-200 là thiết bị hỗ trợ giữ, xoay và thay đổi góc đặt chi tiết trong quá trình gia công. Bàn làm việc có thể quay để đưa các vị trí khác nhau của phôi đến khu vực thao tác. Ngoài chuyển động quay, thiết bị còn hỗ trợ lật bàn bằng tay trong phạm vi 0–90°.

Với tải trọng công bố 200kg, TJ-200 có thể được xem xét cho các ứng dụng cần xử lý chi tiết nặng hơn nhóm bàn xoay tải trọng nhỏ. Tuy nhiên, khả năng sử dụng thực tế còn phụ thuộc vào kích thước phôi, vị trí trọng tâm, khối lượng đồ gá và mâm cặp được lắp đặt.

Thiết bị không thay thế hoàn toàn việc thiết kế đồ gá phù hợp. Để giữ chi tiết ổn định trong quá trình quay và lật, doanh nghiệp cần lựa chọn phương án kẹp giữ đáp ứng hình dạng phôi cũng như yêu cầu của công đoạn sản xuất.

2. Thông số kỹ thuật bàn xoay hàn TJ-200

Model: TJ-200

Điện áp đầu vào: AC 110V/220V, 50/60Hz

Tải trọng: 200kg

Đường kính bàn xoay: 400mm

Công suất động cơ: 120W

Chiều cao bàn làm việc: 504mm

Tốc độ quay: 0,5–5 vòng/phút

Góc lật: 0–90°, lật thủ công

Trọng lượng máy: 75kg

Mâm cặp tương thích: KD-200/KD-300/KD-400

Các thông số trên được trích từ bảng catalogue sản phẩm do khách hàng cung cấp. Catalogue hiện chưa nêu giá bán, độ chính xác định vị, kích thước tổng thể, cấp bảo vệ điện hoặc chế độ vận hành liên tục. Doanh nghiệp nên xác nhận những thông tin cần thiết với nhà cung cấp trước khi đặt hàng.

3. Đặc điểm nổi bật của bàn xoay định vị hàn TJ-200

Tải trọng 200kg cho nhu cầu gá xoay chi tiết

Điểm đáng chú ý của TJ-200 là tải trọng công bố 200kg. So với model TJ-100 có tải trọng 100kg, TJ-200 hướng đến nhu cầu xử lý phôi nặng hơn trong điều kiện sử dụng phù hợp.

Khi tính tải trọng, cần tính tổng khối lượng của chi tiết, mâm cặp và đồ gá đi kèm. Không nên hiểu tải trọng 200kg là khối lượng phôi tối đa trong mọi cấu hình, bởi tải phân bố không đều hoặc trọng tâm lệch có thể ảnh hưởng đến điều kiện vận hành.

Đối với chi tiết có hình dạng bất đối xứng, doanh nghiệp nên trao đổi với nhà cung cấp để kiểm tra khả năng gá giữ và giới hạn tải phù hợp trước khi sử dụng.

Đường kính bàn xoay 400mm

TJ-200 có đường kính bàn làm việc 400mm, phù hợp để xem xét cho các chi tiết và bộ gá có kích thước tương ứng.

Khi lựa chọn, cần kiểm tra cả kích thước mặt bàn lẫn không gian chuyển động của phôi. Một chi tiết có thể đặt vừa trên bàn nhưng vẫn gây va chạm với thiết bị xung quanh khi xoay hoặc lật.

Việc bố trí thiết bị cần tính đến khoảng trống thao tác, vị trí đặt dụng cụ và hướng tiếp cận mối hàn để tránh phải di chuyển lại phôi nhiều lần.

Tốc độ quay 0,5–5 vòng/phút

Theo catalogue, TJ-200 có dải tốc độ quay từ 0,5 đến 5 vòng/phút. Dải tốc độ này cung cấp nhiều mức quay để doanh nghiệp cân nhắc theo yêu cầu thao tác và đặc điểm chi tiết.

Trong quá trình hàn, tốc độ phù hợp phụ thuộc vào phương pháp hàn, hình dạng mối hàn và tốc độ di chuyển cần thiết. Người vận hành cần lựa chọn chế độ thích hợp cho từng công việc, thay vì mặc định một tốc độ có thể đáp ứng mọi loại chi tiết.

Catalogue không nêu độ chính xác điều khiển tốc độ hoặc khả năng đồng bộ với robot hàn. Nếu doanh nghiệp dự định tích hợp thiết bị vào dây chuyền tự động, cần xác nhận thêm các yêu cầu giao tiếp và điều khiển.

Góc lật thủ công từ 0–90°

Bàn xoay TJ-200 hỗ trợ lật thủ công trong phạm vi 0–90°. Tính năng này cho phép thay đổi hướng đặt chi tiết để tiếp cận các mặt cần gia công.

Cơ cấu lật bằng tay phù hợp để cân nhắc trong quy trình có nhu cầu đổi góc nhưng không nhất thiết phải điều khiển góc lật tự động. Doanh nghiệp cần đánh giá tần suất thao tác, tổng khối lượng cụm gá và quy trình bảo đảm an toàn khi thay đổi góc.

Nếu công việc yêu cầu lật chi tiết thường xuyên hoặc cần tự động hóa đồng bộ, nên xác nhận xem cấu hình TJ-200 có đáp ứng được yêu cầu thực tế hay cần lựa chọn thiết bị khác.

Tương thích với mâm cặp KD-200, KD-300 và KD-400

Catalogue liệt kê KD-200, KD-300 và KD-400 là các mâm cặp tương thích với TJ-200. Đây là thông tin quan trọng khi doanh nghiệp cần lựa chọn phương án kẹp giữ chi tiết.

Mâm cặp cần phù hợp với hình dạng, kích thước và cách gá phôi. Trước khi đặt mua, nên xác nhận kích thước kết nối, phương án lắp đặt và khả năng giữ chi tiết của từng loại mâm cặp. Không nên mặc định mọi cấu hình đều lắp trực tiếp mà không cần kiểm tra giao diện kết nối.

4. Ứng dụng của bàn xoay định vị hàn TJ-200

Với tải trọng công bố 200kg và khả năng quay, lật bàn thủ công, TJ-200 có thể được cân nhắc cho các công việc cơ khí phù hợp như:

• Hỗ trợ xoay chi tiết trong quá trình hàn và lắp ráp.

• Đưa các vị trí khác nhau của phôi đến khu vực thao tác.

• Hỗ trợ gá giữ chi tiết cần tiếp cận nhiều mặt trong quá trình gia công.

• Kết hợp với mâm cặp tương thích để giữ các chi tiết phù hợp với cấu hình gá.

• Sử dụng trong xưởng cơ khí cần bàn xoay tải trọng 200kg và có thao tác lật thủ công.

Khả năng đáp ứng từng ứng dụng cần được kiểm tra theo trọng lượng thực tế, kích thước chi tiết, trọng tâm và phương án gá. Đối với các yêu cầu như hàn robot, định vị có độ chính xác cao hoặc vận hành tự động, doanh nghiệp cần xác nhận thêm thông số kỹ thuật và khả năng tích hợp trước khi lựa chọn.

5. So sánh TJ-200 với TJ-100

Hai model có cùng đường kính bàn xoay 400mm, công suất động cơ 120W, chiều cao bàn 504mm, tốc độ quay 0,5–5 vòng/phút và góc lật thủ công 0–90° theo catalogue.

Khác biệt chính nằm ở tải trọng và trọng lượng máy:

TJ-100 có tải trọng 100kg, trọng lượng máy 72kg.

TJ-200 có tải trọng 200kg, trọng lượng máy 75kg.

Vì vậy, khi lựa chọn giữa hai model, doanh nghiệp nên ưu tiên xác định tải trọng thực tế của phôi và cụm gá. Nếu nhu cầu nằm trong giới hạn tải của TJ-100, model này có thể phù hợp hơn. Nếu cần tải trọng công bố cao hơn và các điều kiện kích thước, tốc độ, góc lật vẫn đáp ứng yêu cầu, TJ-200 là model nên được xem xét.

Không nên lựa chọn chỉ dựa vào tải trọng danh định mà bỏ qua trọng tâm chi tiết, cách kẹp giữ và điều kiện vận hành.

6. Kinh nghiệm chọn bàn xoay hàn TJ-200

Trước khi mua TJ-200, doanh nghiệp nên kiểm tra những yếu tố sau:

Tổng tải trọng: Tính cả phôi, đồ gá và mâm cặp; đồng thời xác định vị trí trọng tâm của cụm chi tiết.

Kích thước phôi: Đối chiếu kích thước chi tiết với bàn đường kính 400mm và không gian cần thiết khi quay, lật.

Phương án gá giữ: Chọn mâm cặp phù hợp trong các loại KD-200, KD-300 hoặc KD-400 sau khi xác nhận khả năng kết nối.

Tốc độ thao tác: Kiểm tra dải tốc độ 0,5–5 vòng/phút có phù hợp với quy trình gia công và hàn thực tế hay không.

Nguồn điện và lắp đặt: Xác nhận phiên bản điện áp sử dụng, vị trí đặt máy và các điều kiện an toàn cần thiết.

Nhu cầu tự động hóa: Nếu cần kết nối robot hàn hoặc điều khiển đồng bộ, hãy xác nhận khả năng tích hợp trước khi quyết định.

7. Mua bàn xoay định vị hàn TJ-200 tại ECO KINH BẮC

Khi lựa chọn thiết bị định vị hàn, doanh nghiệp nên xác định rõ trọng lượng phôi, kích thước chi tiết, phương pháp gá và yêu cầu vận hành. Những thông tin này giúp đánh giá mức độ phù hợp của TJ-200 và lựa chọn cấu hình mâm cặp tương thích.

ECO KINH BẮC cung cấp thông tin thiết bị cơ khí phục vụ nhu cầu gia công và gá lắp của doanh nghiệp. Khách hàng có thể liên hệ để trao đổi về thông số kỹ thuật, cấu hình sản phẩm và các yêu cầu sử dụng trước khi đặt hàng.

Kết luận

Bàn xoay định vị hàn TJ-200 có tải trọng công bố 200kg, đường kính bàn xoay 400mm, tốc độ quay 0,5–5 vòng/phút và góc lật thủ công 0–90°. Thiết bị có thể được cân nhắc cho các công việc cần hỗ trợ xoay và thay đổi hướng đặt chi tiết cơ khí phù hợp với giới hạn tải.

Để chọn đúng model, doanh nghiệp cần kiểm tra tổng tải trọng, trọng tâm phôi, kích thước chi tiết, phương án gá giữ và yêu cầu vận hành. Việc xác nhận các thông số còn thiếu với nhà cung cấp sẽ giúp lựa chọn thiết bị sát với nhu cầu thực tế hơn.
