Bàn Xoay Định Vị Hàn TJ-30 Tải Trọng 30k

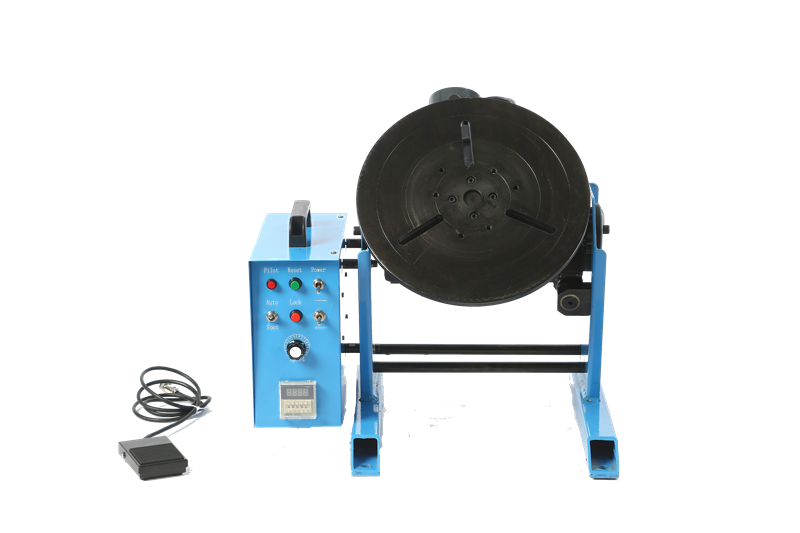

Bàn xoay định vị hàn TJ-30 là thiết bị hỗ trợ xoay và thay đổi tư thế chi tiết trong quá trình hàn, gia công cơ khí và lắp ráp. Theo catalogue nhà sản xuất, máy có tải trọng danh định 30kg, đường kính bàn làm việc 315mm và tốc độ quay từ 1 đến 12 vòng/phút. Bàn có thể lật thủ công trong phạm vi 0–90°, giúp người vận hành điều chỉnh hướng đặt chi tiết theo yêu cầu công việc.

Với động cơ công suất 80W và trọng lượng máy 29kg, TJ-30 là lựa chọn đáng cân nhắc cho các ứng dụng cần thiết bị định vị hàn có kích thước gọn. Khi lựa chọn, người dùng cần đối chiếu khối lượng phôi, đồ gá và vị trí trọng tâm với giới hạn làm việc thực tế của máy.

1. Thông số kỹ thuật bàn xoay định vị hàn TJ-30

Model: TJ-30.

Tải trọng danh định: 30kg.

Đường kính bàn làm việc: 315mm.

Tốc độ quay: 1–12 vòng/phút.

Công suất động cơ: 80W.

Góc lật bàn: 0–90°, điều chỉnh thủ công.

Chiều cao bàn làm việc: 410mm.

Trọng lượng máy: 29kg.

Điện áp đầu vào: AC 110/220V, 50/60Hz.

Mâm cặp tương thích: KD-125, KD-200 và KD-300.

Các thông số trên được lấy từ bảng thông số TJ-30 trong catalogue bạn cung cấp. Catalogue chưa xác nhận độ chính xác định vị, kích thước tổng thể, cấp bảo vệ điện hoặc chế độ bảo hành của model này.

2. Phân tích các thông số quan trọng của TJ-30

Tải trọng danh định 30kg

Tải trọng 30kg là thông số đầu tiên cần xem xét khi chọn máy định vị hàn TJ-30. Khi tính khối lượng làm việc, cần tính cả chi tiết, mâm cặp và đồ gá lắp trên bàn, không chỉ tính riêng phôi.

Ngoài khối lượng, vị trí trọng tâm cũng ảnh hưởng đến điều kiện vận hành. Một chi tiết có trọng tâm lệch xa tâm quay có thể tạo tải bất lợi hơn so với chi tiết có khối lượng tương tự nhưng được gá cân đối. Vì vậy, cần xác nhận khả năng chịu tải theo phương án gá thực tế với nhà cung cấp trước khi vận hành.

Đường kính bàn làm việc 315mm

Bàn làm việc có đường kính 315mm, là cơ sở để đánh giá diện tích gá đặt. Khi lựa chọn, cần tính đến kích thước phần đế gá, mâm cặp và khoảng không gian cần thiết cho chi tiết khi quay.

Không nên chỉ dựa vào đường kính bàn để kết luận rằng máy có thể gá được mọi chi tiết nhỏ hơn 315mm. Hình dạng phôi, vị trí lắp đồ gá và khoảng hở trong quá trình quay đều cần được kiểm tra.

Tốc độ quay 1–12 vòng/phút

TJ-30 có dải tốc độ quay từ 1 đến 12 vòng/phút. Ở tốc độ thấp, bàn quay chậm hơn để hỗ trợ các thao tác cần kiểm soát chuyển động; tốc độ cao hơn giúp hoàn thành một vòng quay trong thời gian ngắn hơn.

Ví dụ, ở tốc độ 1 vòng/phút, bàn cần khoảng 60 giây để quay một vòng. Ở tốc độ 12 vòng/phút, thời gian lý thuyết cho một vòng là khoảng 5 giây. Đây là phép tính từ dải tốc độ catalogue, không phải cam kết về thời gian chu kỳ của một quy trình hàn cụ thể.

Góc lật thủ công 0–90°

Bàn có thể lật thủ công từ 0 đến 90°. Chức năng này hỗ trợ thay đổi tư thế đặt chi tiết khi cần tiếp cận các vị trí gia công khác nhau.

Do cơ cấu lật là thủ công, người sử dụng cần tuân thủ hướng dẫn của nhà sản xuất và bảo đảm chi tiết được giữ chắc chắn trước khi thay đổi góc. Không nên tự suy luận rằng máy có khả năng lật tự động hoặc giữ được mọi vị trí góc nếu catalogue chưa xác nhận.

Động cơ 80W và nguồn điện

Máy sử dụng động cơ công suất 80W. Điện áp đầu vào được ghi trong catalogue là AC 110/220V, 50/60Hz. Trước khi lắp đặt, cần xác nhận cấu hình điện áp thực tế của thiết bị được giao để chuẩn bị nguồn cấp phù hợp.

Không nên tự đấu nối hoặc thay đổi cấu hình điện khi chưa có hướng dẫn kỹ thuật từ nhà sản xuất.

3. Bàn xoay định vị hàn TJ-30 phù hợp với công việc nào?

TJ-30 có thể được cân nhắc cho các công việc hàn và gia công cần xoay chi tiết trong giới hạn tải trọng của máy. Thiết bị hỗ trợ đưa chi tiết đến hướng làm việc thuận tiện hơn, giảm nhu cầu nhấc và xoay phôi thủ công trong những ứng dụng phù hợp.

Máy cũng có thể được sử dụng trong các công đoạn lắp ráp cần thay đổi tư thế chi tiết. Tuy nhiên, việc ứng dụng cho hàn tự động, kết nối với robot hoặc đồng bộ với máy hàn cần được xác nhận riêng vì catalogue hiện có chưa cung cấp đầy đủ thông tin về giao tiếp điều khiển và khả năng tích hợp của TJ-30.

4. Khả năng kết hợp mâm cặp KD-125, KD-200 và KD-300

Catalogue liệt kê KD-125, KD-200 và KD-300 là các mâm cặp tương thích với TJ-30. Mâm cặp có thể hỗ trợ giữ chi tiết theo phương án gá phù hợp, nhưng cần chọn đúng loại dựa trên hình dạng, kích thước và yêu cầu kẹp giữ.

Trước khi đặt mua, nên xác nhận mâm cặp nào được bao gồm trong cấu hình tiêu chuẩn, mâm cặp nào là phụ kiện tùy chọn và các chi tiết lắp ghép cần thiết. Không nên mặc định cả ba mâm cặp đều được cung cấp kèm theo máy.

5. Lưu ý khi lựa chọn và sử dụng TJ-30

Trước khi mua, hãy xác định khối lượng tổng của phôi và đồ gá, kích thước chi tiết, vị trí trọng tâm, không gian quay và yêu cầu điều chỉnh góc. Đồng thời, cần kiểm tra nguồn điện và phụ kiện đi kèm theo báo giá thực tế.

Khi vận hành, phải cố định chi tiết chắc chắn, giữ tải trong giới hạn được nhà sản xuất cho phép và tránh đứng trong vùng chuyển động của phôi. Việc kiểm tra máy, mâm cặp và liên kết gá trước mỗi ca làm việc giúp phát hiện các tình trạng bất thường.

6. Tư vấn bàn xoay định vị hàn TJ-30 tại ECO KINH BẮC

ECO KINH BẮC cung cấp giải pháp thiết bị và phụ kiện phục vụ nhu cầu gia công cơ khí, gá lắp và hàn. Khi tìm hiểu bàn xoay định vị hàn TJ-30, khách hàng nên chuẩn bị thông tin về khối lượng phôi, kích thước chi tiết, phương án gá và nguồn điện tại xưởng.

Dựa trên các thông tin này, khách hàng có thể xác nhận model và phụ kiện phù hợp trước khi đặt hàng. Với những yêu cầu đặc biệt về độ chính xác, tải lệch tâm hoặc tích hợp tự động hóa, cần yêu cầu nhà cung cấp cung cấp tài liệu kỹ thuật bổ sung.
