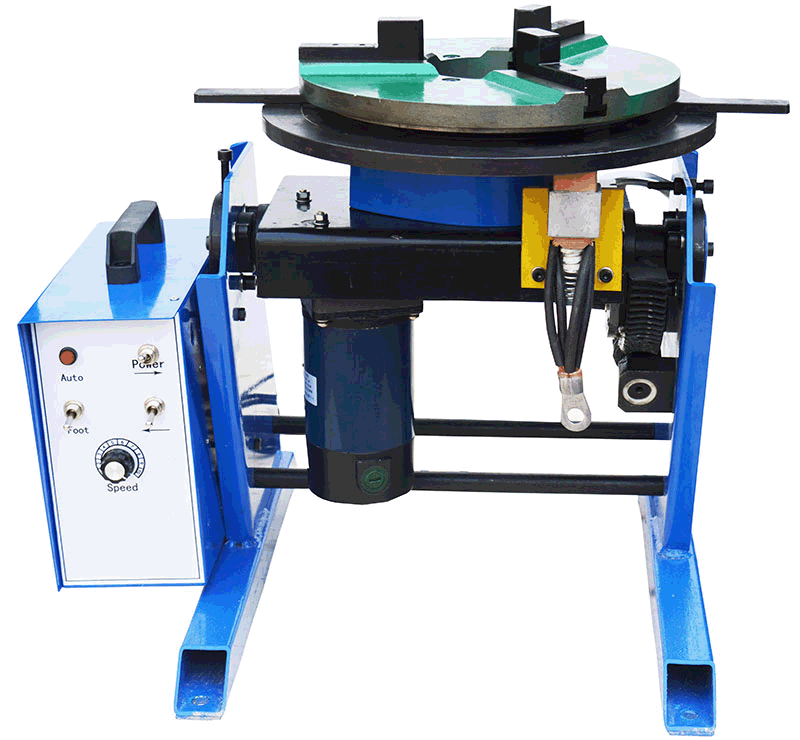

Bàn Xoay Định Vị Hàn TJ-100 Tải Trọng 100k

Trong gia công cơ khí, việc xoay và thay đổi góc đặt của chi tiết hàn ảnh hưởng trực tiếp đến thao tác của người thợ, khả năng tiếp cận mối hàn và quy trình gá lắp. Với những chi tiết có trọng lượng lớn hơn các dòng bàn xoay mini, bàn xoay định vị hàn TJ-100 tải trọng 100kg là một lựa chọn đáng cân nhắc cho xưởng cơ khí cần thiết bị hỗ trợ xoay chi tiết trong quá trình hàn.

TJ-100 có đường kính bàn xoay 400mm, tốc độ quay 0,5–5 vòng/phút và góc lật thủ công từ 0–90°. Máy sử dụng động cơ 120W, chiều cao bàn 504mm và tương thích với các loại mâm cặp KD-200, KD-300, KD-400 theo catalogue sản phẩm.

1. Bàn xoay định vị hàn TJ-100 là gì?

Bàn xoay định vị hàn TJ-100 là thiết bị hỗ trợ gá đặt và xoay chi tiết trong quá trình gia công, lắp ráp và hàn. Thiết bị cho phép bàn làm việc quay quanh trục, đồng thời có thể lật thủ công trong phạm vi 0–90° để thay đổi hướng đặt chi tiết.

Thay vì phải liên tục tháo gá và xoay phôi bằng tay, người vận hành có thể tận dụng chuyển động quay của bàn để đưa khu vực cần gia công đến vị trí thuận tiện hơn. Điều này đặc biệt hữu ích khi thực hiện các mối hàn trên chi tiết có nhiều mặt hoặc cần duy trì tư thế làm việc ổn định.

Với tải trọng danh định 100kg, TJ-100 phù hợp để xem xét cho các công việc gá và xoay chi tiết nằm trong giới hạn tải cho phép. Việc lựa chọn thực tế cần tính đến tổng khối lượng phôi, đồ gá, mâm cặp và cách phân bố tải trên bàn.

2. Thông số kỹ thuật bàn xoay hàn TJ-100

Model: TJ-100

Điện áp đầu vào: AC 110V/220V, 50/60Hz

Tải trọng: 100kg

Đường kính bàn xoay: 400mm

Công suất động cơ: 120W

Chiều cao bàn làm việc: 504mm

Tốc độ quay: 0,5–5 vòng/phút

Góc lật: 0–90°, lật thủ công

Trọng lượng máy: 72kg

Mâm cặp tương thích: KD-200/KD-300/KD-400

Thông số trên được trích từ bảng catalogue TJ-100 do khách hàng cung cấp. Khi đặt hàng, doanh nghiệp nên xác nhận phiên bản điện áp thực tế, cấu hình mâm cặp và các yêu cầu lắp đặt để bảo đảm thiết bị phù hợp với dây chuyền đang sử dụng.

3. Phân tích những đặc điểm nổi bật của TJ-100

Tải trọng 100kg cho các chi tiết cơ khí phù hợp

TJ-100 có tải trọng công bố 100kg, hướng đến các công việc cần xoay chi tiết có khối lượng đáng kể hơn nhóm bàn xoay cỡ nhỏ. Tải trọng này cần được đánh giá cùng với khối lượng đồ gá và phụ kiện lắp trên bàn, không chỉ riêng trọng lượng phôi.

Đối với chi tiết có trọng tâm lệch khỏi tâm quay, doanh nghiệp cần kiểm tra điều kiện gá đặt và khả năng chịu tải theo hướng dẫn của nhà cung cấp trước khi vận hành.

Bàn xoay đường kính 400mm

Đường kính bàn làm việc 400mm cung cấp bề mặt để bố trí chi tiết và hệ gá tương ứng. Kích thước này cần được đối chiếu với kích thước phôi, khoảng không gian thao tác và vị trí lắp mâm cặp.

Khi lựa chọn thiết bị, không nên chỉ dựa vào đường kính bàn. Chi tiết có kích thước lớn hơn mặt bàn vẫn có thể gây vướng trong quá trình quay, vì vậy cần kiểm tra toàn bộ không gian chuyển động của phôi và đồ gá.

Tốc độ quay 0,5–5 vòng/phút

Dải tốc độ quay theo catalogue là 0,5–5 vòng/phút. Người vận hành có thể cân nhắc lựa chọn tốc độ phù hợp với thao tác hàn, hình dạng chi tiết và yêu cầu kiểm soát chuyển động trong từng công đoạn.

Tốc độ quay phù hợp còn phụ thuộc vào phương pháp hàn, tốc độ di chuyển cần thiết và yêu cầu chất lượng mối hàn. Catalogue được cung cấp không nêu độ chính xác điều khiển tốc độ hoặc chế độ làm việc liên tục, do đó nên xác nhận thêm nếu dây chuyền yêu cầu vận hành đặc thù.

Góc lật thủ công từ 0–90°

TJ-100 hỗ trợ lật bàn trong phạm vi 0–90° bằng thao tác thủ công. Tính năng này giúp thay đổi hướng đặt chi tiết để tiếp cận những mặt khác nhau khi gia công.

Do cơ cấu lật là thủ công, doanh nghiệp cần xem xét tần suất đổi góc, trọng lượng thực tế của cụm gá và yêu cầu an toàn khi thao tác. Nếu công việc cần thay đổi góc liên tục hoặc tự động hóa nhiều công đoạn, nên trao đổi với nhà cung cấp về mức độ phù hợp của cấu hình này.

Tương thích mâm cặp KD-200, KD-300 và KD-400

Theo catalogue, TJ-100 tương thích với các mâm cặp KD-200, KD-300 và KD-400. Việc chọn mâm cặp cần dựa trên hình dạng, kích thước và phương pháp kẹp giữ chi tiết.

Doanh nghiệp nên xác nhận kích thước kết nối, phương án gá lắp và khả năng giữ phôi của mâm cặp trước khi đặt mua. Không nên mặc định mọi mâm cặp đều có thể lắp trực tiếp mà không cần kiểm tra giao diện kết nối.

4. Ứng dụng của bàn xoay định vị hàn TJ-100

Dựa trên tải trọng và cấu hình công bố, TJ-100 có thể được xem xét cho các công việc cơ khí phù hợp như:

• Hỗ trợ xoay chi tiết khi hàn các cụm kết cấu và chi tiết chế tạo.

• Gá đặt chi tiết cần thao tác ở nhiều vị trí quanh chu vi.

• Hỗ trợ công đoạn lắp ráp và gia công cần thay đổi hướng tiếp cận.

• Kết hợp với mâm cặp tương thích để giữ những chi tiết phù hợp với cấu hình gá.

• Ứng dụng trong xưởng cơ khí cần bàn xoay tải trọng 100kg và có thao tác lật thủ công.

Khả năng sử dụng cho từng loại phôi cần được đánh giá dựa trên kích thước, trọng tâm, đồ gá và yêu cầu công nghệ. Catalogue hiện chưa cung cấp thông tin về độ chính xác định vị, cấp bảo vệ điện hoặc khả năng tích hợp điều khiển tự động, vì vậy các yêu cầu này cần được xác nhận riêng.

5. Khi nào nên chọn TJ-100?

TJ-100 là phương án đáng cân nhắc nếu doanh nghiệp cần thiết bị có tải trọng công bố 100kg, bàn xoay đường kính 400mm, tốc độ quay 0,5–5 vòng/phút và khả năng lật thủ công 0–90°.

Trước khi quyết định, hãy kiểm tra bốn yếu tố chính:

Tải trọng thực tế: Tính tổng khối lượng phôi, đồ gá và mâm cặp, đồng thời xem xét vị trí trọng tâm.

Kích thước chi tiết: Đối chiếu kích thước phôi với đường kính bàn 400mm và khoảng không gian cần thiết khi quay hoặc lật.

Yêu cầu thao tác: Xác định thiết bị có đáp ứng được tốc độ quay và tần suất thay đổi góc trong quy trình sản xuất hay không.

Điều kiện lắp đặt: Xác nhận nguồn điện, không gian bố trí và cấu hình mâm cặp tương thích trước khi đưa máy vào sử dụng.

Nếu chi tiết thường xuyên vượt quá tải trọng 100kg hoặc yêu cầu thay đổi góc hoàn toàn tự động, doanh nghiệp nên trao đổi với nhà cung cấp để chọn model phù hợp hơn.

6. Mua bàn xoay định vị hàn TJ-100 tại ECO KINH BẮC

Khi lựa chọn bàn xoay định vị hàn, doanh nghiệp nên cung cấp thông tin về trọng lượng phôi, kích thước chi tiết, phương pháp gá và quy trình hàn dự kiến. Đây là cơ sở để kiểm tra mức độ phù hợp của TJ-100 và lựa chọn mâm cặp tương thích.

ECO KINH BẮC cung cấp thông tin thiết bị cơ khí và giải pháp phục vụ nhu cầu gia công, gá lắp của doanh nghiệp. Khách hàng có thể liên hệ để trao đổi về thông số kỹ thuật, cấu hình sản phẩm và nhu cầu sử dụng thực tế trước khi đặt hàng.

Kết luận

Bàn xoay định vị hàn TJ-100 có tải trọng 100kg, bàn đường kính 400mm, tốc độ quay 0,5–5 vòng/phút và góc lật thủ công 0–90°. Đây là cấu hình có thể cân nhắc cho các công việc gá và xoay chi tiết cơ khí phù hợp với giới hạn tải của thiết bị. Để lựa chọn chính xác, doanh nghiệp cần đối chiếu thông số máy với kích thước phôi, tổng tải trọng, loại mâm cặp và yêu cầu vận hành của xưởng.
