Bàn Gá Hàn 2D 1000×1000mm Chuyên Dụng Cho Cơ Khí

Bàn gá hàn 2D 1000×1000mm là gì?

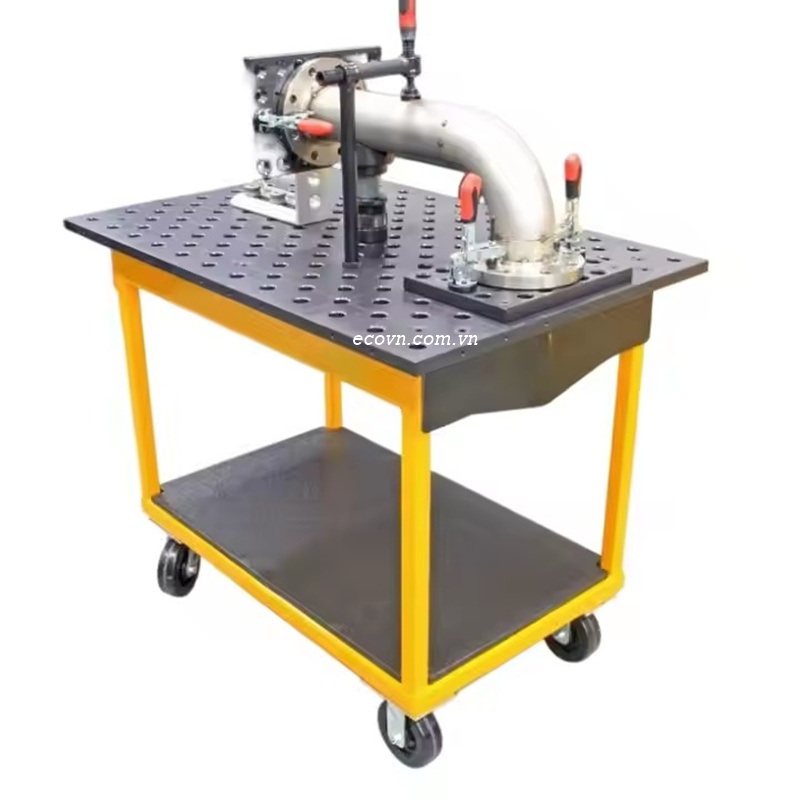

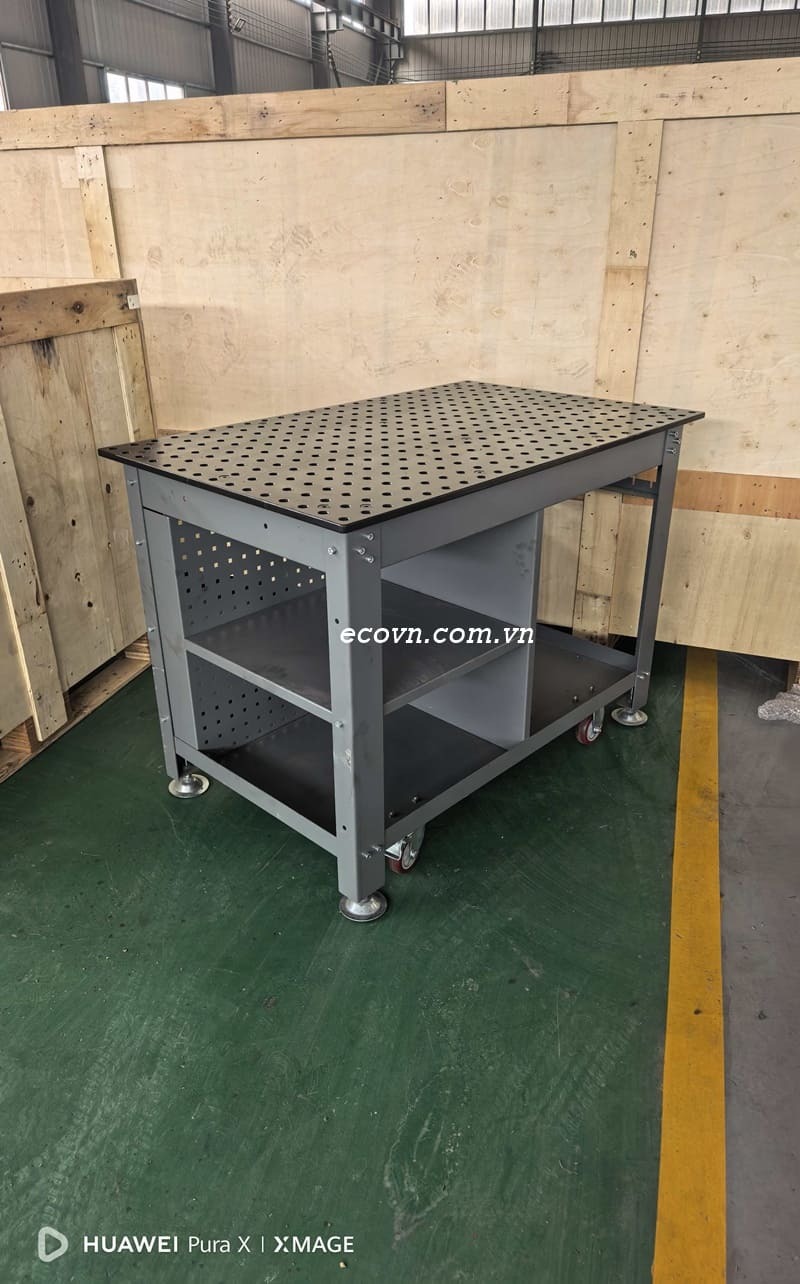

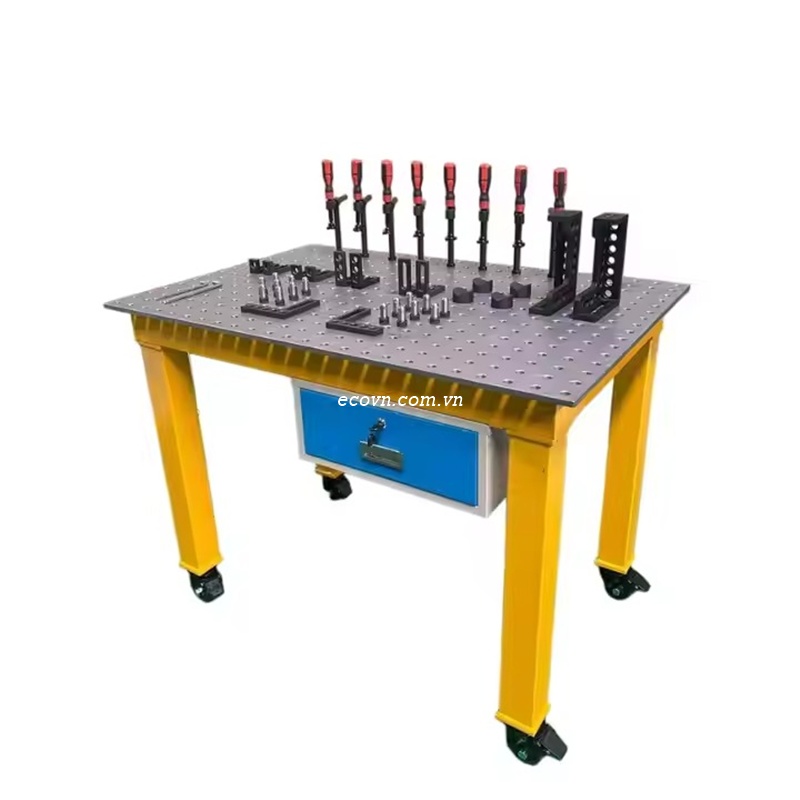

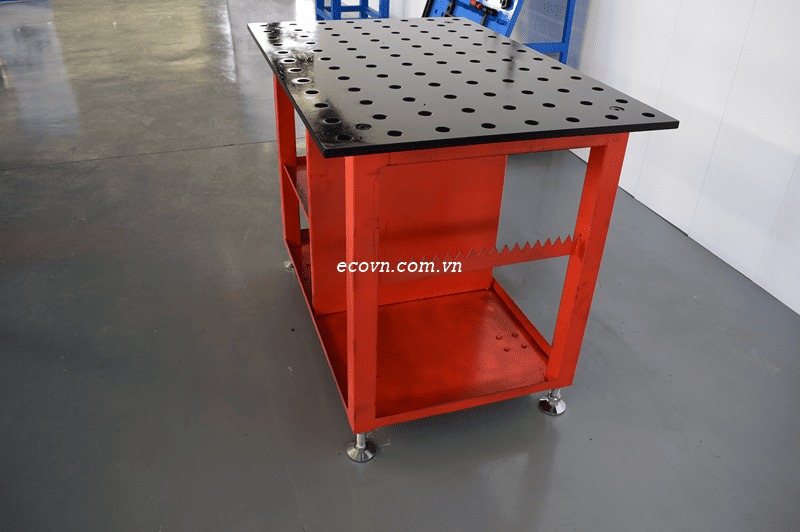

Bàn gá hàn 2D 1000×1000mm là thiết bị chuyên dụng hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công cơ khí, hàn kết cấu và lắp ráp.

Với kích thước 1000×1000mm, bàn có diện tích làm việc phù hợp cho nhiều loại chi tiết có kích thước vừa và nhỏ. Hệ thống lỗ được bố trí theo tiêu chuẩn D16 hoặc D28, kết hợp với khoảng cách lỗ 50×50mm hoặc 100×100mm, giúp người dùng linh hoạt bố trí chốt, cữ, khối đỡ và kẹp theo từng phương án gá.

Bàn có thể được lựa chọn với thép Q355 hoặc gang đúc chất lượng cao, đáp ứng các nhu cầu sử dụng khác nhau trong môi trường gia công cơ khí.

Thông số kỹ thuật bàn gá hàn 2D 1000×1000mm

Thông số có thể được lựa chọn theo cấu hình sản phẩm và yêu cầu sử dụng thực tế.

Vật liệu thép Q355 hoặc gang đúc chất lượng cao

Bàn gá hàn có thể được cung cấp với hai lựa chọn vật liệu chính là thép Q355 và gang đúc chất lượng cao.

Thép Q355 phù hợp với những cấu hình bàn cần khả năng chịu lực và sử dụng trong các công việc gá hàn, chế tạo kết cấu và đồ gá.

Trong khi đó, gang đúc là lựa chọn phù hợp khi người dùng quan tâm đến độ ổn định của kết cấu bàn và yêu cầu về mặt chuẩn trong quá trình gá đặt.

Việc lựa chọn vật liệu nên căn cứ vào loại chi tiết, tải trọng sử dụng, môi trường làm việc và yêu cầu kỹ thuật của từng ứng dụng.

Xử lý bề mặt Nitriding / tôi cứng nhiệt độ cao

Bề mặt bàn được xử lý theo phương pháp Nitriding hoặc tôi cứng ở nhiệt độ cao tùy theo cấu hình sản phẩm.

Mục đích của quá trình xử lý là cải thiện đặc tính bề mặt, hỗ trợ khả năng làm việc của bàn trong môi trường gia công cơ khí và hàn.

Đây cũng là yếu tố cần được xem xét khi lựa chọn bàn gá hàn sử dụng thường xuyên, đặc biệt tại các xưởng có cường độ gá hàn và lắp ráp cao.

Bàn Gá Hàn 2D 1000×2000mm

Bàn Gá Hàn 2D 1200×2400mm

Bàn Gá Hàn 2D 1200×1200mm

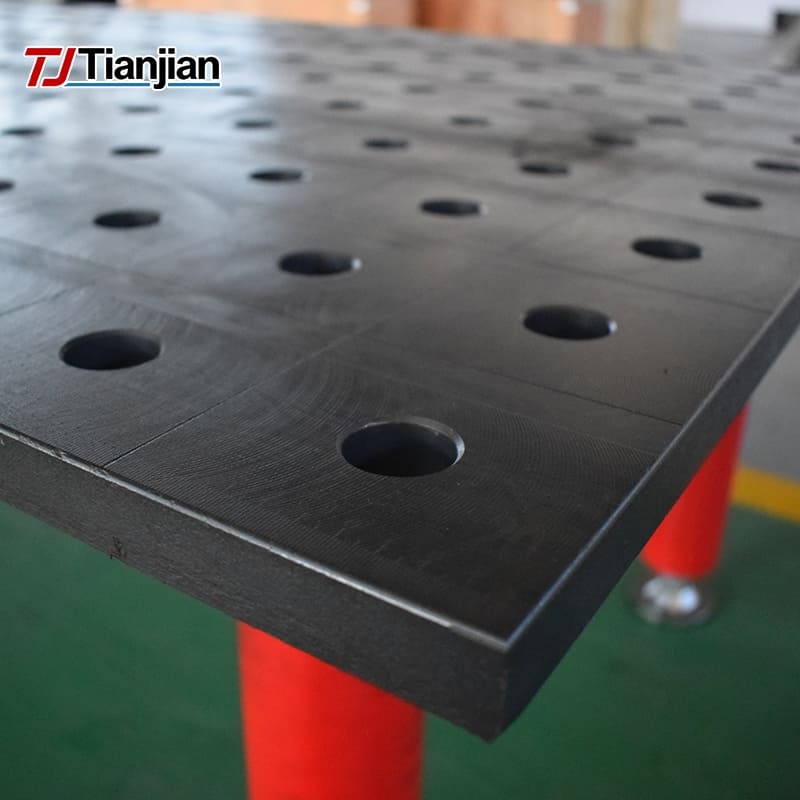

Hệ lỗ D16 và D28 với nhiều lựa chọn bước lỗ

Bàn gá hàn 2D 1000×1000mm có thể sử dụng lỗ D16 hoặc D28.

• D16 – Ø16mm: khoảng cách lỗ phổ biến 50×50mm, phù hợp với nhu cầu bố trí điểm gá tương đối linh hoạt.

• D28 – Ø28mm: khoảng cách lỗ phổ biến 100×100mm, phù hợp với các phương án gá cần sử dụng hệ phụ kiện D28.

Việc lựa chọn D16 hay D28 nên dựa trên kích thước chi tiết, yêu cầu gá, loại phụ kiện và lực kẹp trong quá trình sử dụng.

Lưu ý: phụ kiện D16 và D28 là hai hệ kích thước khác nhau, cần sử dụng đúng loại phụ kiện tương thích với đường kính lỗ của bàn.

Độ phẳng mặt bàn sai số nhỏ hơn 0.05mm

Độ phẳng là một trong những thông số quan trọng khi lựa chọn bàn gá hàn.

Với yêu cầu sai số độ phẳng mặt bàn nhỏ hơn 0.05mm, bề mặt bàn tạo điều kiện thuận lợi cho việc đặt chuẩn, căn chỉnh và kiểm soát vị trí chi tiết trong quá trình gá.

Tuy nhiên, khi đánh giá độ chính xác của một hệ thống gá, không nên chỉ dựa vào độ phẳng mặt bàn. Kết quả thực tế còn phụ thuộc vào độ chính xác của hệ thống lỗ, phụ kiện định vị, cách bố trí điểm gá và phương pháp kiểm tra.

Ứng dụng của bàn gá hàn 2D 1000×1000mm

Bàn có thể sử dụng trong nhiều công việc cơ khí như:

• Gá hàn khung hộp và khung thép.

• Chế tạo giá đỡ, bệ đỡ và kết cấu cơ khí.

• Gá bản mã và các chi tiết dạng tấm.

• Lắp ráp cụm chi tiết trước khi hàn.

• Chế tạo jig và đồ gá.

• Căn chỉnh chi tiết theo kích thước bản vẽ.

• Kiểm tra và điều chỉnh vị trí trước khi hoàn thiện sản phẩm.

Kích thước 1000×1000mm cũng thuận tiện cho những xưởng cần một khu vực gá riêng cho các chi tiết vừa và nhỏ mà không cần sử dụng bàn có kích thước quá lớn.

Vì sao nên sử dụng bàn gá hàn 2D?

So với phương pháp gá thủ công bằng các loại bàn thép thông thường, bàn gá hàn 2D được thiết kế với hệ thống lỗ định vị tiêu chuẩn, giúp người dùng chủ động hơn trong việc bố trí phụ kiện.

Quy trình gá có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí chốt/cữ → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra → hàn.

Khi thay đổi sản phẩm, các phụ kiện có thể được tháo ra và bố trí lại theo cấu hình mới, giúp tăng tính linh hoạt trong sản xuất.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Nguồn gốc sản phẩm

Bàn gá hàn 2D 1000×1000mm có nguồn gốc từ Botou Tianjian Measuring Tool Co., Ltd – Trung Quốc, đơn vị cung cấp các sản phẩm liên quan đến bàn gá, thiết bị đo và dụng cụ hỗ trợ gia công cơ khí.

ECO Kinh Bắc cung cấp và tư vấn các cấu hình bàn gá hàn D16, D28 cùng hệ thống phụ kiện tương thích, giúp khách hàng lựa chọn theo kích thước chi tiết và phương án gá thực tế.

ECO Kinh Bắc – Cung cấp bàn gá hàn và phụ kiện cơ khí

ECO Kinh Bắc chuyên cung cấp bàn gá hàn 2D, bàn gá hàn 3D, phụ kiện D16/D28 và thiết bị hỗ trợ gia công cơ khí.

Với bàn gá hàn 2D kích thước 1000×1000mm, khách hàng có thể lựa chọn cấu hình D16 hoặc D28, bước lỗ phù hợp và vật liệu theo yêu cầu sử dụng.

ECO Kinh Bắc hỗ trợ tư vấn lựa chọn cấu hình bàn và phụ kiện phù hợp với từng loại sản phẩm, từ gá hàn khung hộp, giá đỡ đến chế tạo jig và đồ gá cơ khí.
