Bàn Gá Hàn Thép 2D D28 1500×2000mm Chuyên Dụng Cho Cơ Khí

Bàn gá hàn thép 2D D28 1500×2000mm là gì?

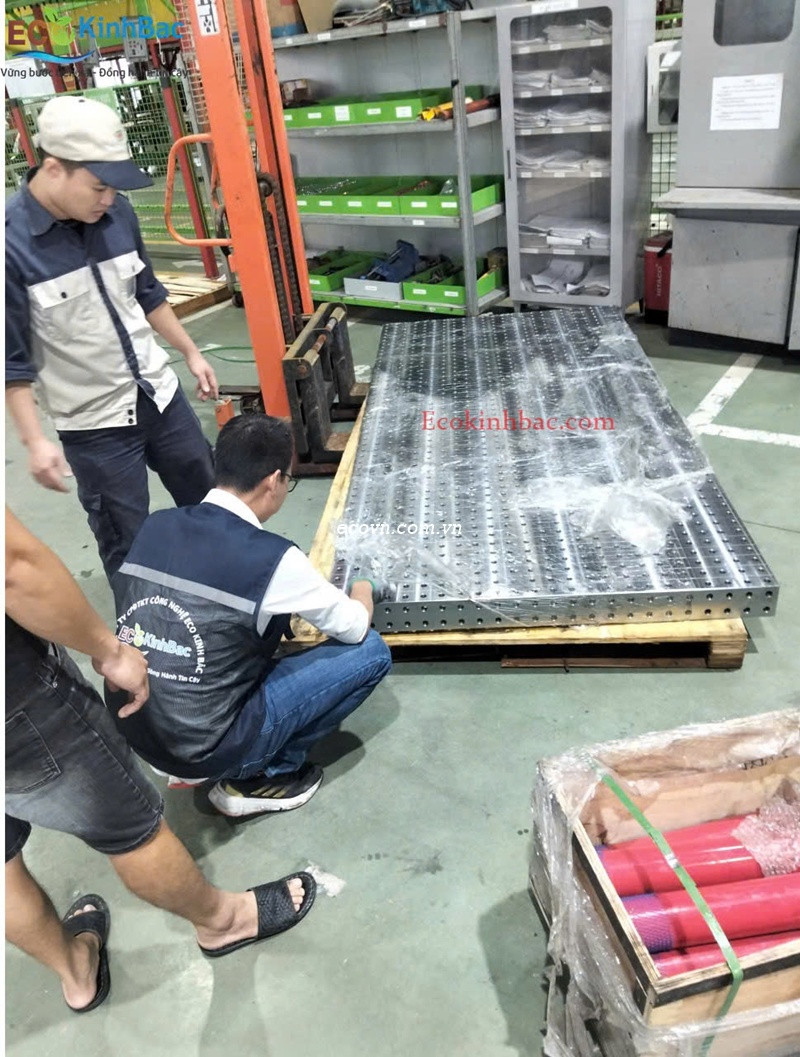

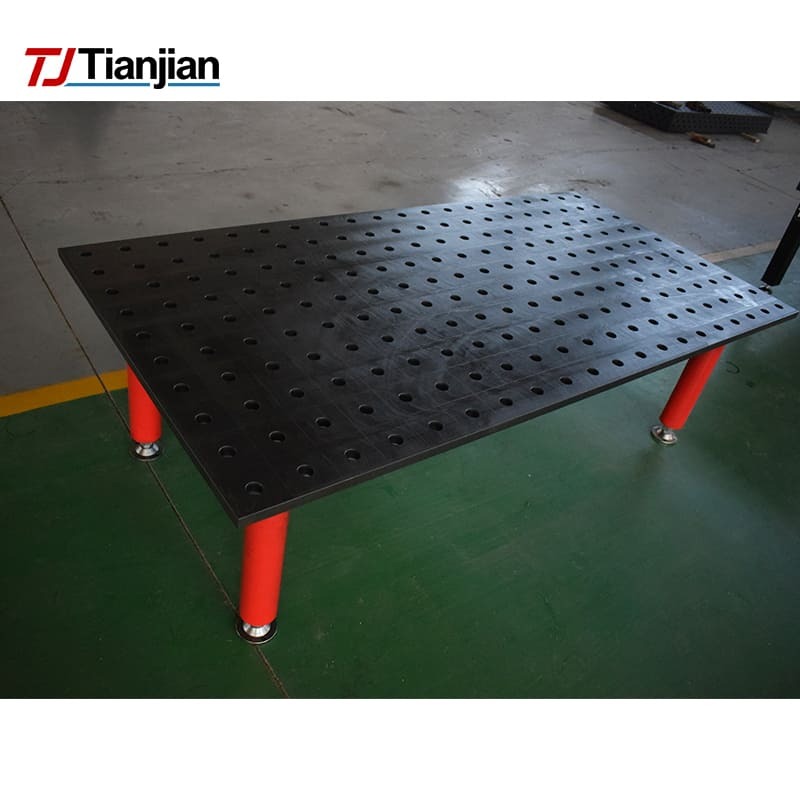

Bàn gá hàn thép 2D D28 1500×2000mm là thiết bị chuyên dụng hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công cơ khí và hàn kết cấu.

Bàn có kích thước mặt làm việc 1500×2000mm, tạo không gian tương đối rộng để bố trí các chi tiết, cụm kết cấu và hệ thống phụ kiện gá. Hệ lỗ D28 – đường kính 28mm, bố trí theo khoảng cách 100×100mm, phù hợp với hệ phụ kiện bàn gá hàn D28.

Với thiết kế dạng 2D, bàn tập trung vào mặt bàn làm việc có hệ thống lỗ định vị. Người sử dụng có thể kết hợp chốt, cữ, khối đỡ và kẹp để tạo cấu hình gá phù hợp với từng sản phẩm.

Thông số kỹ thuật

Thông số trên được xây dựng theo cấu hình sản phẩm được cung cấp; các thông số chi tiết cần xác nhận theo bản vẽ hoặc cấu hình thực tế trước khi đặt hàng.

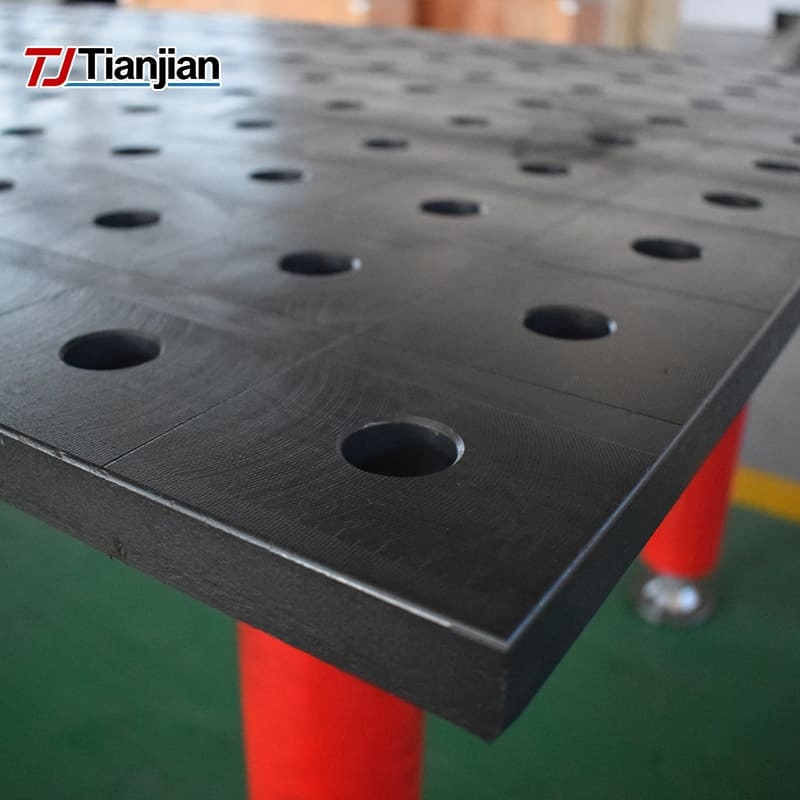

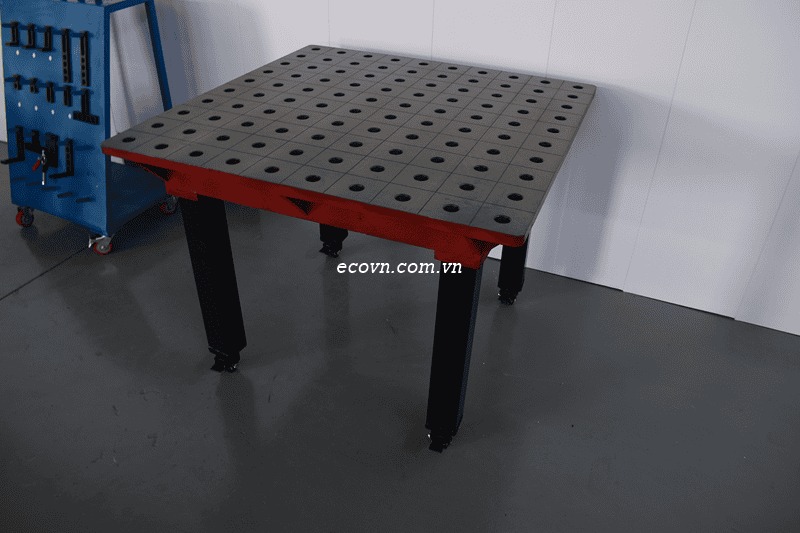

Hệ lỗ D28 bước 100×100mm

Điểm đặc trưng của bàn là hệ thống lỗ Ø28mm với khoảng cách 100×100mm.

Hệ lỗ này cho phép sử dụng các phụ kiện D28 để tạo các điểm chuẩn và vị trí gá khác nhau trên mặt bàn. Tùy theo hình dạng phôi, người dùng có thể bố trí chốt định vị, cữ chặn, khối đỡ và kẹp ở những vị trí phù hợp.

Khoảng cách lỗ 100mm tạo nên hệ thống điểm gá có quy luật, giúp việc bố trí phụ kiện thuận tiện và dễ thay đổi khi chuyển sang sản phẩm khác.

Bàn Gá Hàn 2D 1000×1000mm

Bàn Gá Hàn 2D 1200×2400mm

Bàn Gá Hàn 2D 1200×1200mm

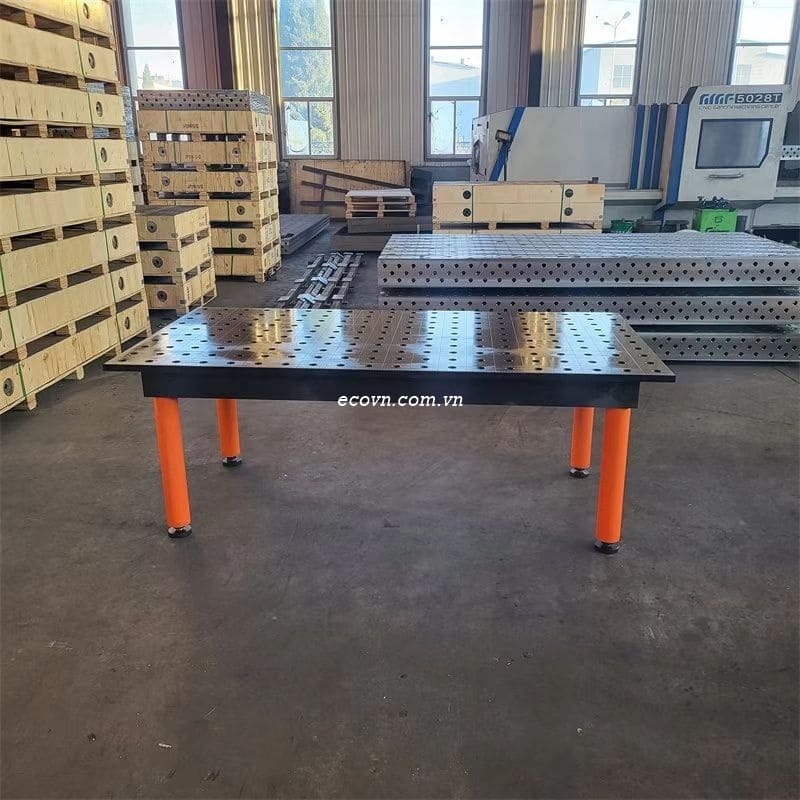

Kích thước 1500×2000mm phù hợp với chi tiết lớn

Diện tích làm việc 1500×2000mm phù hợp với nhiều loại kết cấu cơ khí có kích thước vừa và lớn.

Bàn có thể được ứng dụng để:

• Gá hàn khung hộp và khung thép.

• Chế tạo giá đỡ, bệ máy và kết cấu cơ khí.

• Gá các cụm chi tiết dài.

• Chế tạo jig và đồ gá hàn.

• Căn chỉnh chi tiết trước khi hàn.

• Lắp ráp các cụm kết cấu kim loại.

• Gá các sản phẩm cơ khí theo bản vẽ.

Đối với những chi tiết có kích thước lớn, diện tích mặt bàn rộng giúp người thợ có thêm không gian bố trí nhiều điểm định vị và kẹp trên cùng một hệ thống.

Độ phẳng mặt bàn sai số nhỏ hơn 0.05mm

Độ phẳng là một trong những thông số cần quan tâm khi lựa chọn bàn gá hàn cho các công việc yêu cầu kiểm soát tốt vị trí lắp ráp.

Bàn có yêu cầu độ phẳng mặt bàn với sai số nhỏ hơn 0.05mm, tạo điều kiện thuận lợi cho việc đặt chuẩn và căn chỉnh phôi trên mặt bàn.

Tuy nhiên, độ chính xác của hệ thống gá không chỉ phụ thuộc vào độ phẳng. Người sử dụng cần đồng thời quan tâm đến độ chính xác của hệ thống lỗ, phụ kiện D28, vị trí điểm chuẩn, phương pháp kẹp và quy trình kiểm tra.

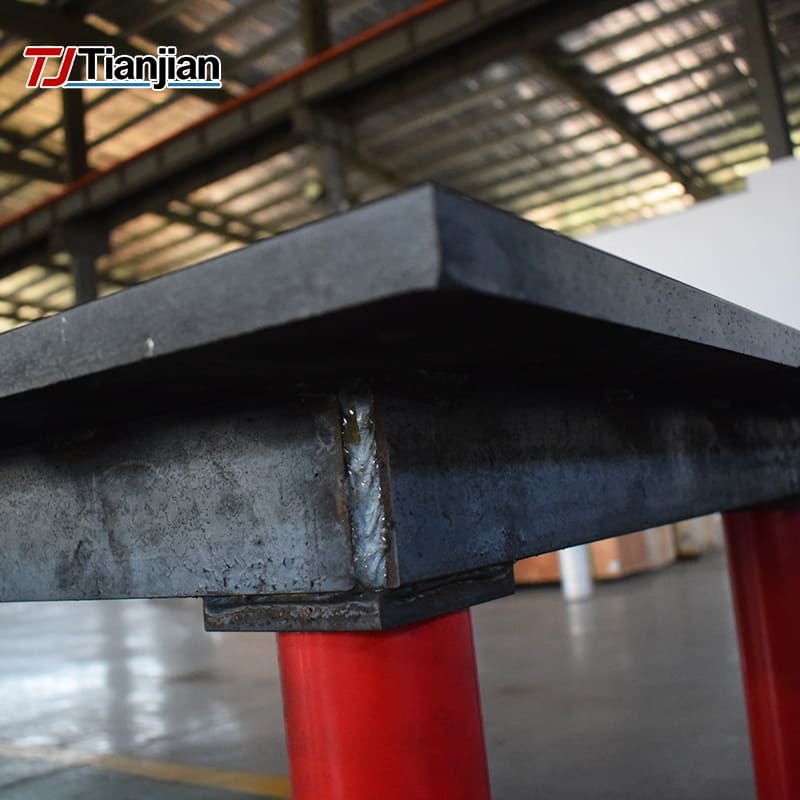

Xử lý bề mặt Nitriding / tôi cứng

Bề mặt bàn có thể được xử lý bằng phương pháp Nitriding hoặc tôi cứng nhiệt độ cao theo cấu hình sản phẩm.

Đây là phần quan trọng đối với bàn gá hàn vì mặt bàn thường xuyên tiếp xúc với chốt, phụ kiện, phôi và các dụng cụ trong quá trình gá lắp.

Trong quá trình sử dụng, việc vệ sinh phoi, bụi kim loại và các chất bám trên bề mặt cũng cần được thực hiện thường xuyên để duy trì tình trạng làm việc của bàn.

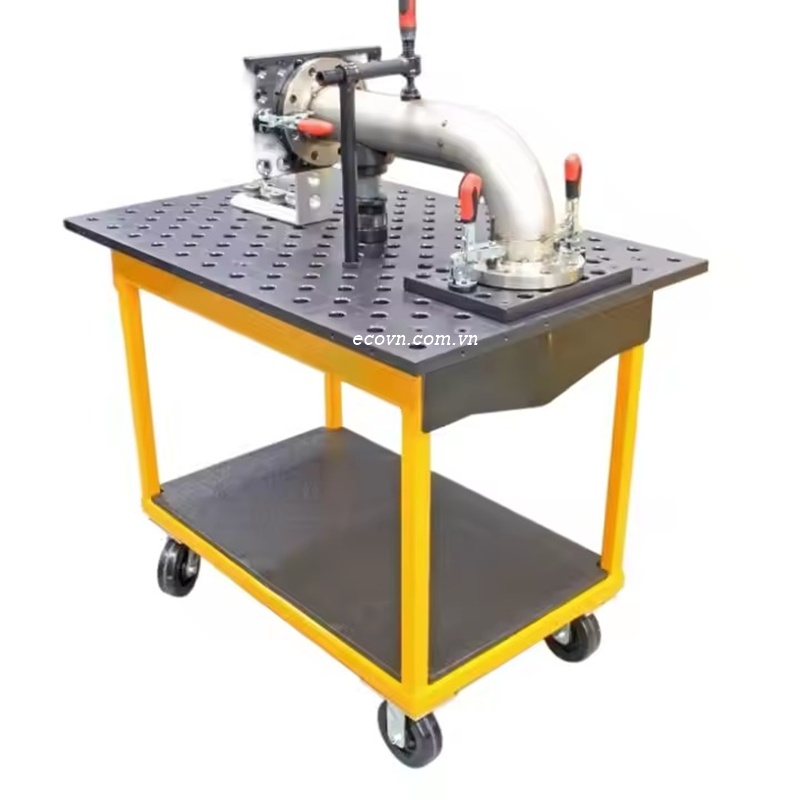

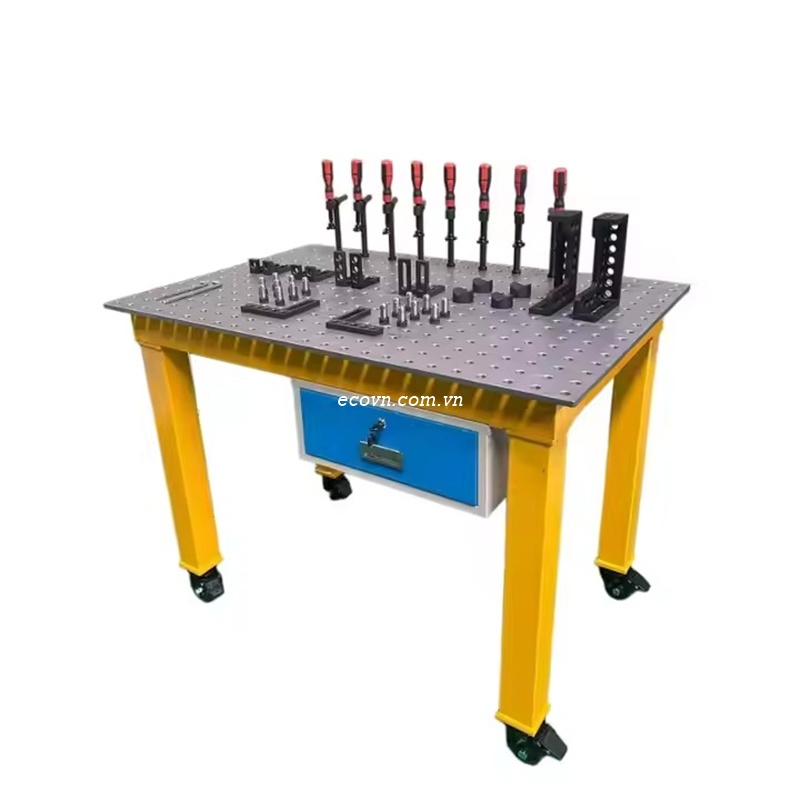

Kết hợp với phụ kiện bàn gá hàn D28

Bàn D28 1500×2000mm có thể kết hợp với nhiều nhóm phụ kiện như:

• Chốt định vị D28: xác định vị trí phôi.

• Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động.

• Khối đỡ: nâng đỡ các vị trí cần thiết trên phôi.

• Kẹp định vị: giữ phôi trong quá trình căn chỉnh và hàn.

• Khối V: hỗ trợ gá chi tiết dạng ống, trụ hoặc thanh tròn.

• Bộ điều chỉnh độ cao: điều chỉnh cao độ tại các vị trí gá.

• Vòng đệm điều chỉnh: hỗ trợ thay đổi chiều cao và khoảng cách khi cần thiết.

Sự kết hợp giữa bàn và phụ kiện giúp tạo thành hệ thống đồ gá có thể thay đổi theo từng sản phẩm, hạn chế sự phụ thuộc vào các bộ gá cố định.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Bàn gá hàn 2D D28 phù hợp với xưởng cơ khí nào?

Bàn gá hàn thép 2D D28 1500×2000mm phù hợp với các xưởng thường xuyên gia công khung thép, khung máy, giá đỡ, bệ máy, kết cấu hàn và đồ gá cơ khí.

Đặc biệt, với những đơn vị có nhiều sản phẩm khác nhau, hệ thống lỗ D28 giúp người thợ thay đổi vị trí phụ kiện theo từng kích thước và hình dạng phôi.

Thay vì phải chế tạo một bộ gá riêng cho từng sản phẩm, bàn gá và phụ kiện có thể được tháo lắp, bố trí lại và tái sử dụng cho nhiều phương án gá khác nhau.

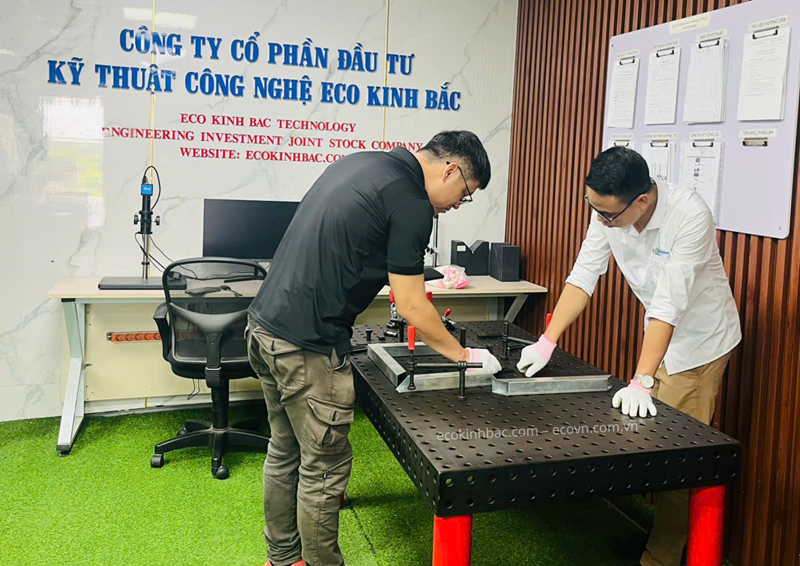

ECO Kinh Bắc cung cấp bàn gá hàn thép D28

ECO Kinh Bắc cung cấp bàn gá hàn 2D/3D, bàn hàn D16/D28 và phụ kiện gá hàn phục vụ các xưởng cơ khí, chế tạo kết cấu, jig và đồ gá.

Với bàn gá hàn thép 2D D28 1500×2000mm, ECO Kinh Bắc hỗ trợ tư vấn cấu hình bàn, hệ phụ kiện và phương án gá phù hợp với kích thước cũng như đặc điểm sản phẩm thực tế.
