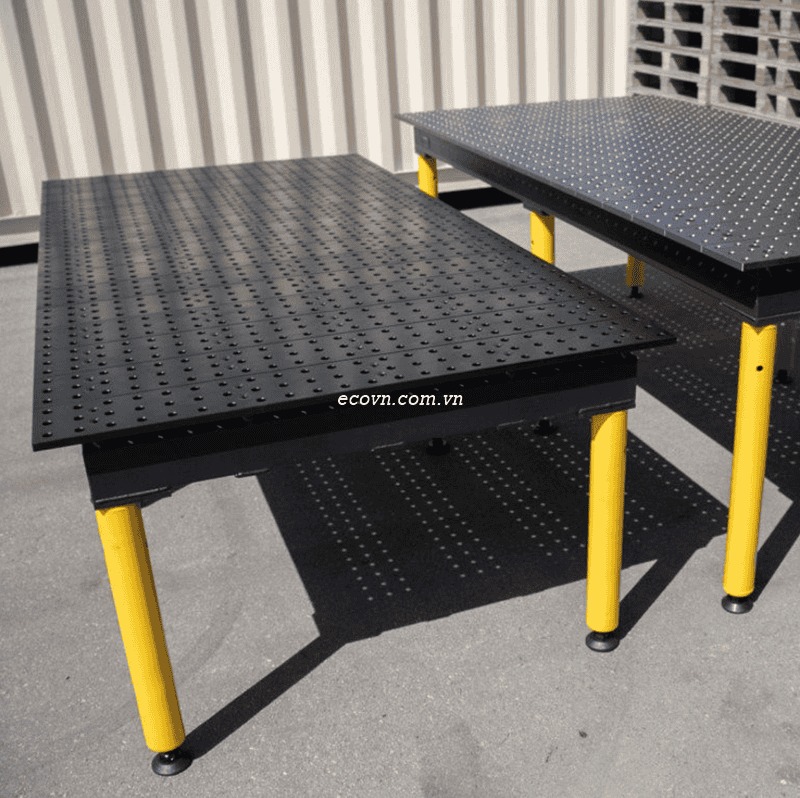

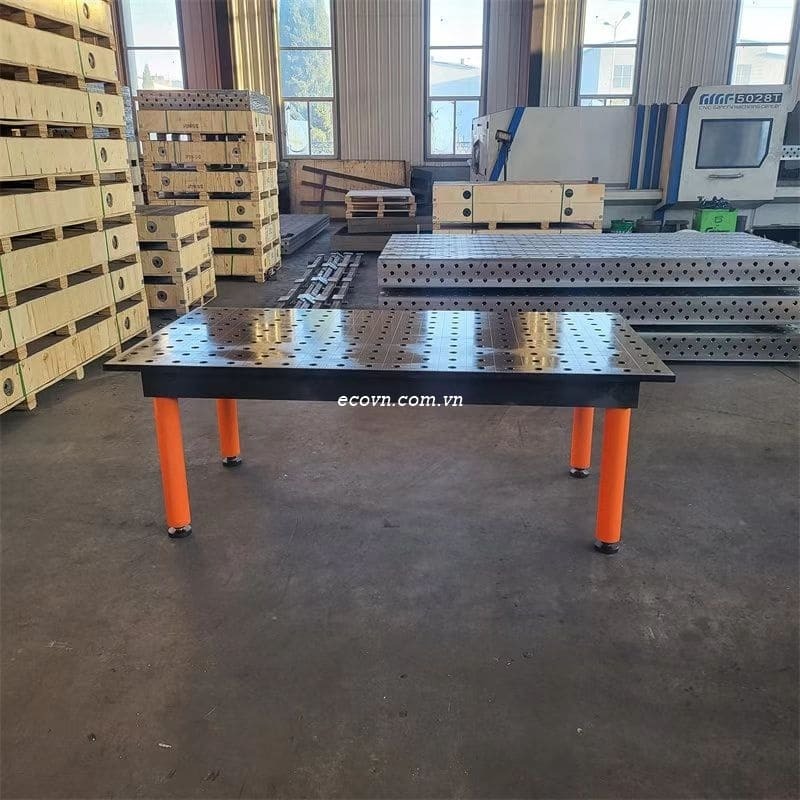

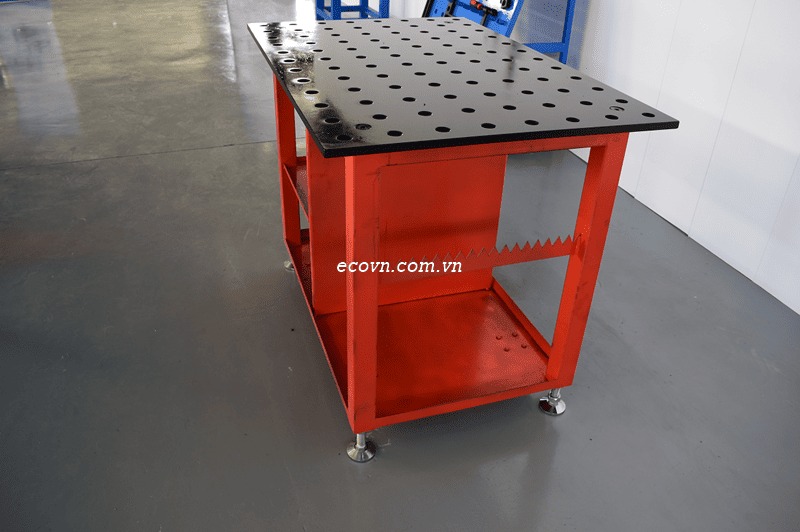

Bàn Gá Hàn 2D 1200×2400mm Chuyên Dụng Cho Cơ Khí

Bàn gá hàn 2D 1200×2400mm là gì?

Bàn gá hàn 2D 1200×2400mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công cơ khí, hàn kết cấu và lắp ráp.

Với kích thước 1200×2400mm, bàn tạo diện tích làm việc lớn, phù hợp với các chi tiết dài như khung máy, khung hộp, giá đỡ, kết cấu thép và các cụm chi tiết cơ khí.

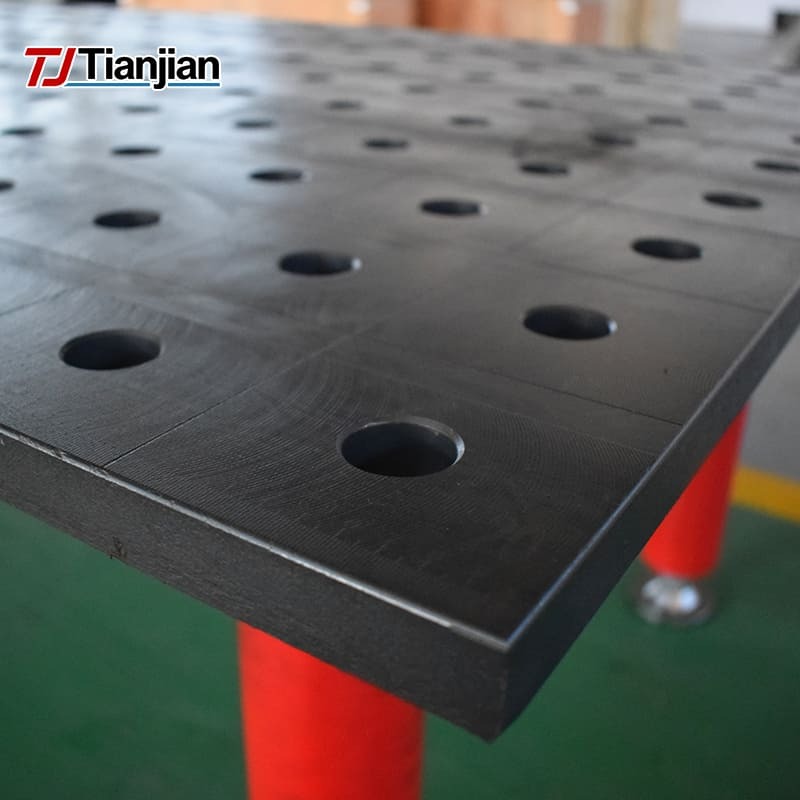

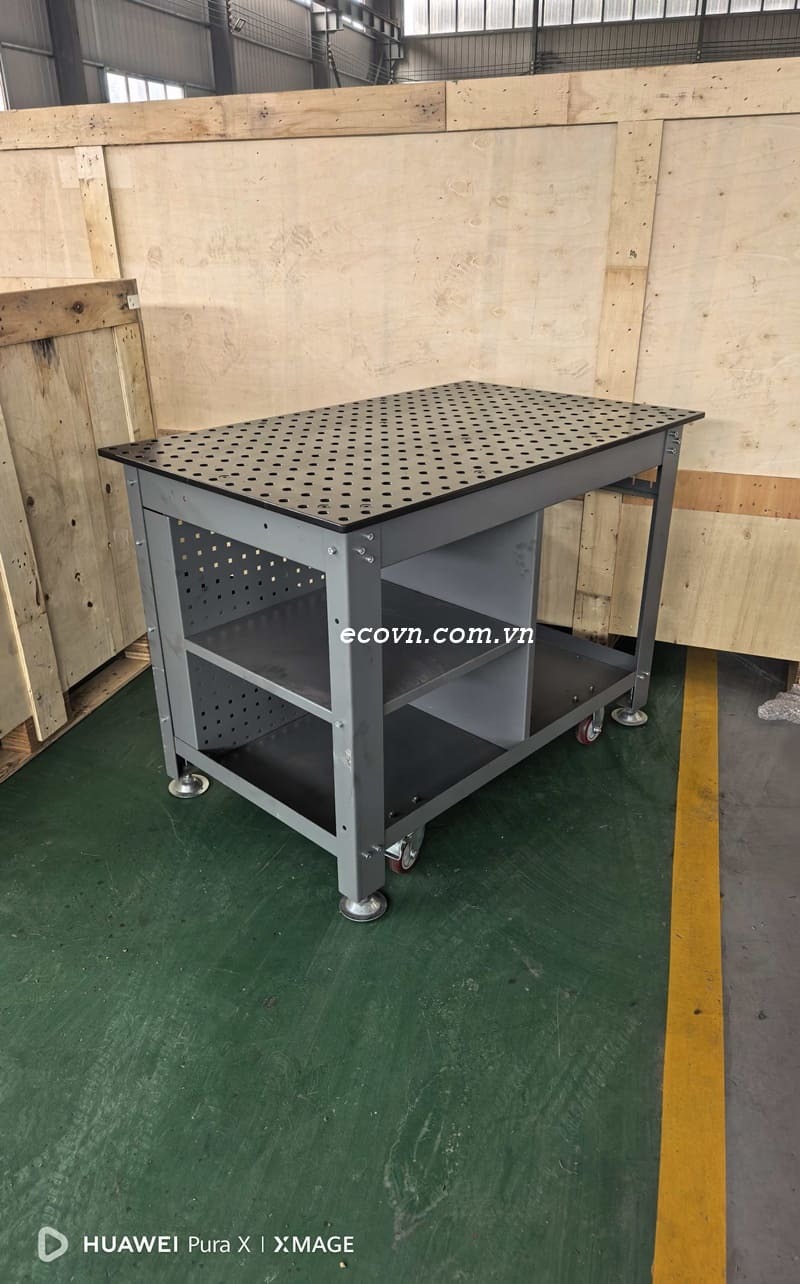

Bàn có thể được cấu hình với hệ lỗ tiêu chuẩn D16 – Ø16mm hoặc D28 – Ø28mm, kết hợp cùng bước lỗ 50×50mm hoặc 100×100mm. Tùy loại sản phẩm và phương án gá, người dùng có thể lựa chọn hệ lỗ phù hợp với bộ phụ kiện định vị.

Thông số kỹ thuật bàn gá hàn 2D

Lưu ý: Cấu hình vật liệu, hệ lỗ và xử lý bề mặt có thể lựa chọn theo từng phiên bản sản phẩm. Cần xác nhận thông số cụ thể trước khi đặt hàng.

Hai lựa chọn hệ lỗ D16 và D28

Bàn gá hàn có thể sử dụng lỗ D16 hoặc D28, đáp ứng các nhu cầu gá đặt khác nhau.

D16 – Ø16mm: thường được lựa chọn khi cần hệ phụ kiện nhỏ gọn và bố trí nhiều điểm định vị trên bàn. Bước lỗ 50×50mm tạo nhiều vị trí để bố trí chốt, cữ và phụ kiện gá.

D28 – Ø28mm: sử dụng hệ phụ kiện D28 với kích thước lớn hơn, phù hợp cho các phương án gá cần cơ cấu phụ kiện chắc chắn và kết cấu lớn hơn. Bước lỗ phổ biến là 100×100mm.

Việc lựa chọn D16 hay D28 nên dựa trên kích thước phôi, tải trọng, loại phụ kiện và phương án gá thực tế.

Xem thêm:

Bàn Gá Hàn 2D 1000×2000mm

Bàn Gá Hàn 2D 1000×1000mm

Bàn Gá Hàn 2D 1200×1200mm

Khoảng cách lỗ 50×50mm và 100×100mm

Khoảng cách giữa các lỗ quyết định khả năng bố trí phụ kiện trên mặt bàn.

Với bước lỗ 50×50mm, người dùng có nhiều vị trí lựa chọn hơn khi cần định vị các chi tiết có kích thước nhỏ hoặc cần điều chỉnh vị trí theo từng khoảng cách.

Với bước lỗ 100×100mm, hệ thống phù hợp với các cấu hình gá sử dụng phụ kiện D28 và những chi tiết có kích thước lớn hơn.

Tuy nhiên, bước lỗ nhỏ hơn không đồng nghĩa với độ chính xác của toàn bộ hệ thống cao hơn. Độ chính xác còn phụ thuộc vào độ phẳng mặt bàn, độ chính xác gia công lỗ, phụ kiện và phương pháp gá.

Độ phẳng mặt bàn dưới 0.05mm

Theo thông tin cấu hình sản phẩm, bàn có độ phẳng mặt bàn với sai số nhỏ hơn 0.05mm.

Đây là thông số quan trọng khi sử dụng bàn làm mặt chuẩn để gá và căn chỉnh chi tiết. Mặt bàn phẳng giúp hạn chế sai lệch do bề mặt bàn trong quá trình đặt phôi và hỗ trợ kiểm soát vị trí tương quan giữa các chi tiết.

Đối với những công việc yêu cầu kiểm soát chặt chẽ kích thước và hình học, nên kiểm tra độ phẳng và các thông số liên quan theo tài liệu kiểm tra của từng bàn trước khi đưa vào sử dụng.

Vật liệu thép Q355 hoặc gang đúc

Bàn có thể được sản xuất từ thép Q355 hoặc gang đúc chất lượng cao tùy theo cấu hình.

Thép Q355 là lựa chọn phù hợp cho các thiết kế bàn cần kết cấu chắc chắn và phục vụ nhiều công việc gá hàn trong xưởng.

Gang đúc có đặc tính phù hợp với các ứng dụng cần một nền bàn ổn định cho việc gá và căn chỉnh chi tiết. Việc lựa chọn thép hay gang nên dựa trên yêu cầu sử dụng, kích thước bàn và phương án gia công.

Xử lý bề mặt Nitriding / tôi cứng nhiệt độ cao

Bề mặt bàn có thể được xử lý bằng Nitriding hoặc tôi cứng ở nhiệt độ cao theo cấu hình sản phẩm.

Xử lý bề mặt giúp cải thiện đặc tính làm việc của bề mặt bàn trong môi trường gia công cơ khí. Trong quá trình sử dụng, người dùng vẫn nên vệ sinh bề mặt thường xuyên, hạn chế va đập mạnh và tránh để xỉ hàn hoặc vật liệu nóng tiếp xúc lâu trên mặt bàn.

Ứng dụng của bàn gá hàn 2D 1200×2400mm

Bàn có thể được sử dụng trong nhiều công việc:

• Gá hàn khung thép và khung hộp.

• Gia công khung máy, bệ máy.

• Chế tạo giá đỡ và kết cấu cơ khí.

• Gá các chi tiết dạng tấm, thanh và hộp.

• Lắp ráp cụm cơ khí.

• Chế tạo jig và đồ gá hàn.

• Căn chỉnh chi tiết trước khi hàn.

• Hỗ trợ kiểm tra vị trí và kích thước trong quá trình lắp ráp.

Khi kết hợp với hệ thống phụ kiện tương ứng, bàn gá hàn 2D có thể tạo thành một hệ thống gá linh hoạt, dễ thay đổi theo từng loại sản phẩm.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Nguồn gốc Botou Tianjian Measuring Tool Co., Ltd

Sản phẩm có nguồn gốc từ Botou Tianjian Measuring Tool Co., Ltd – Trung Quốc.

Đây là thông tin cần được xác nhận cùng cấu hình cụ thể của từng sản phẩm, đặc biệt khi lựa chọn giữa thép Q355 và gang đúc, D16 và D28, bước lỗ 50×50mm và 100×100mm.

ECO Kinh Bắc cung cấp bàn gá hàn và phụ kiện

ECO Kinh Bắc cung cấp bàn gá hàn 2D, bàn gá hàn 3D và phụ kiện D16/D28 phục vụ các xưởng cơ khí, chế tạo kết cấu, jig và đồ gá.

Với bàn gá hàn 1200×2400mm, khách hàng có thể lựa chọn cấu hình phù hợp về vật liệu, hệ lỗ và bước lỗ theo nhu cầu sử dụng thực tế.

ECO Kinh Bắc hỗ trợ tư vấn cấu hình bàn và phụ kiện, đồng thời hướng dẫn lựa chọn phương án gá phù hợp với từng loại chi tiết.
