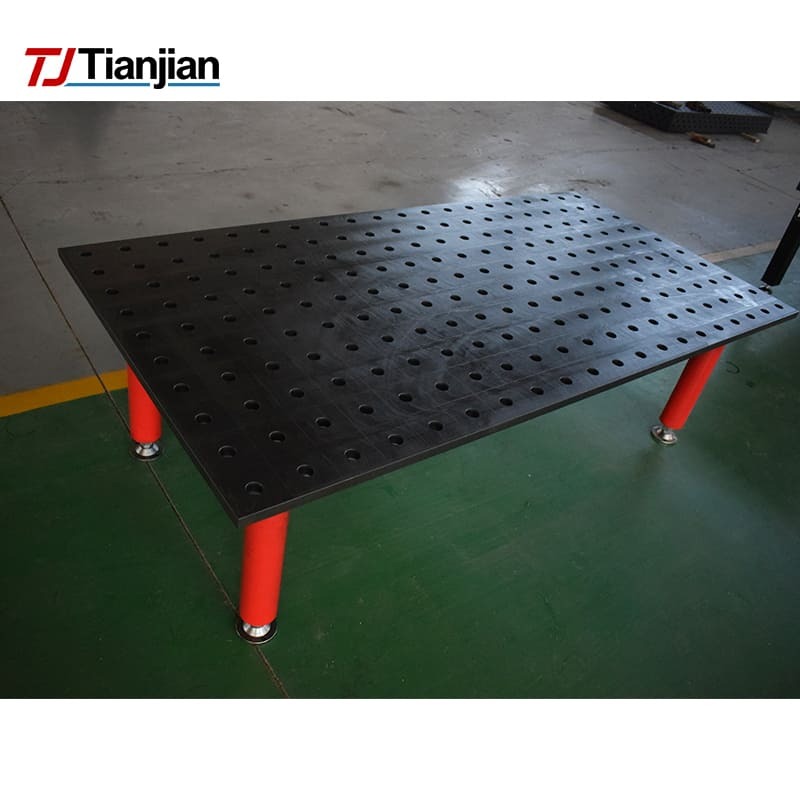

Bàn Gá Hàn Thép 2D D16 1500×2000mm Chuyên Dụng Cho Cơ Khí

Bàn gá hàn thép 2D D16 1500×2000mm là gì?

Bàn gá hàn thép 2D D16 1500×2000mm là thiết bị chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định phôi trong quá trình gia công, lắp ráp và hàn cơ khí.

Với kích thước 1500×2000mm, bàn tạo diện tích làm việc rộng, phù hợp với các chi tiết, khung kết cấu và cụm sản phẩm có kích thước vừa đến lớn. Hệ lỗ D16 – Ø16mm được bố trí theo bước 50×50mm, giúp người sử dụng linh hoạt lựa chọn vị trí đặt chốt, cữ, khối đỡ và kẹp gá.

So với phương pháp gá thủ công bằng các thanh thép, ke góc hoặc đồ gá chế tạo cố định, bàn gá hàn D16 cho phép thay đổi vị trí định vị và cấu hình gá theo từng sản phẩm.

Thông số kỹ thuật

Thông số thực tế có thể thay đổi theo cấu hình sản phẩm. Các yêu cầu về chiều dày mặt bàn, xử lý bề mặt, độ phẳng và cấu hình chân bàn nên được xác nhận theo từng đơn hàng.

Bàn Gá Hàn 2D 1000×1000mm

Bàn Gá Hàn 2D 1200×2400mm

Bàn Gá Hàn 2D 1200×1200mm

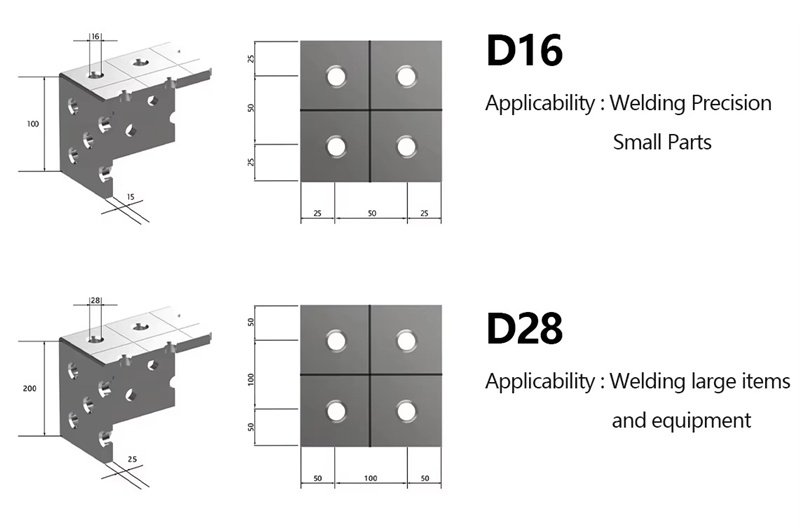

Hệ lỗ D16 và bước lỗ 50×50mm

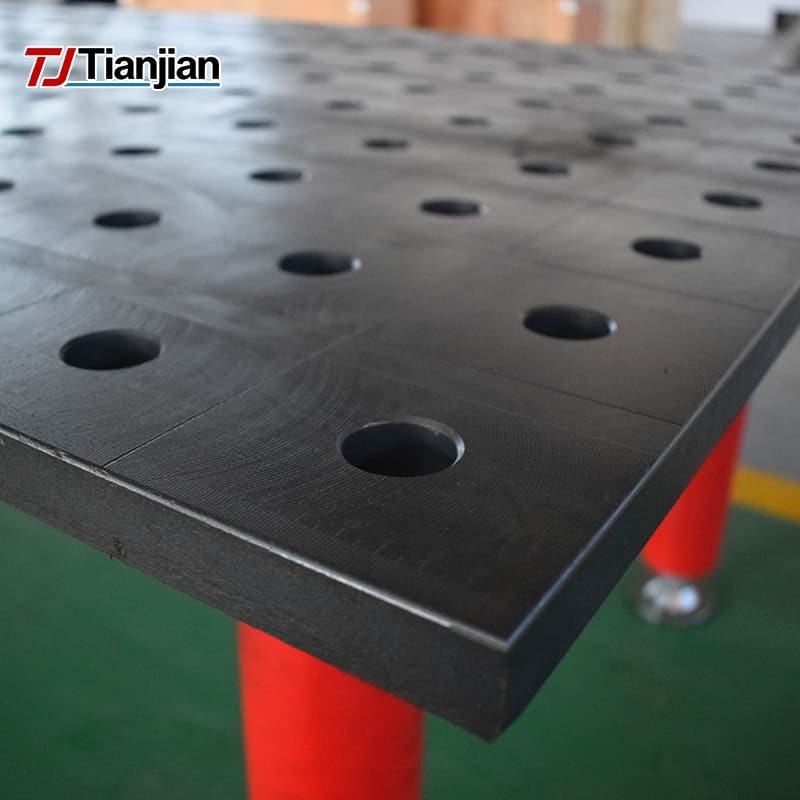

Điểm nổi bật của bàn là hệ thống lỗ Ø16mm với khoảng cách 50×50mm. Mật độ lỗ tương đối dày giúp người dùng có nhiều lựa chọn khi bố trí phụ kiện trên mặt bàn.

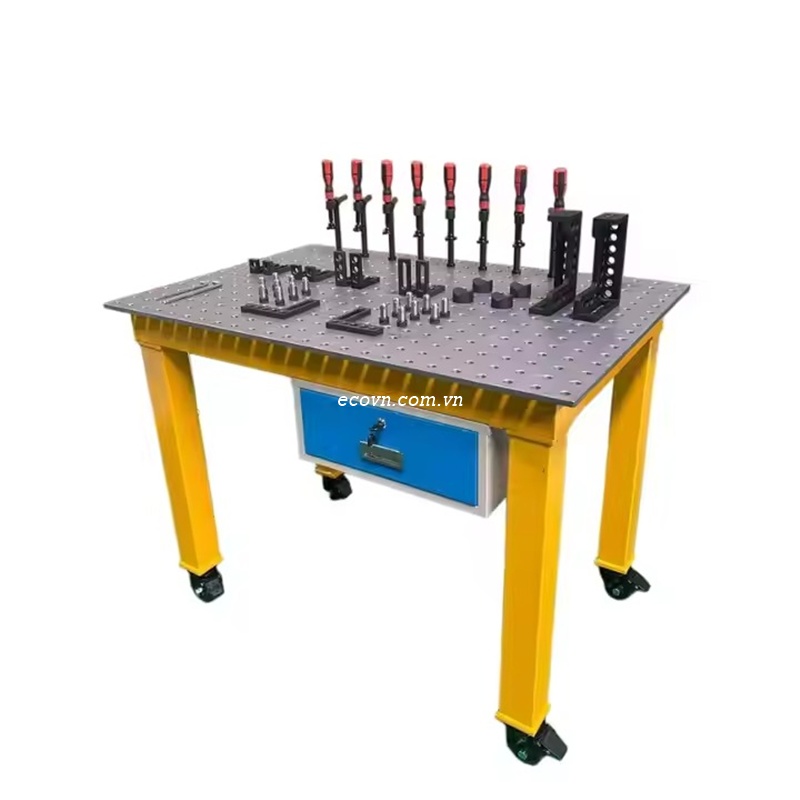

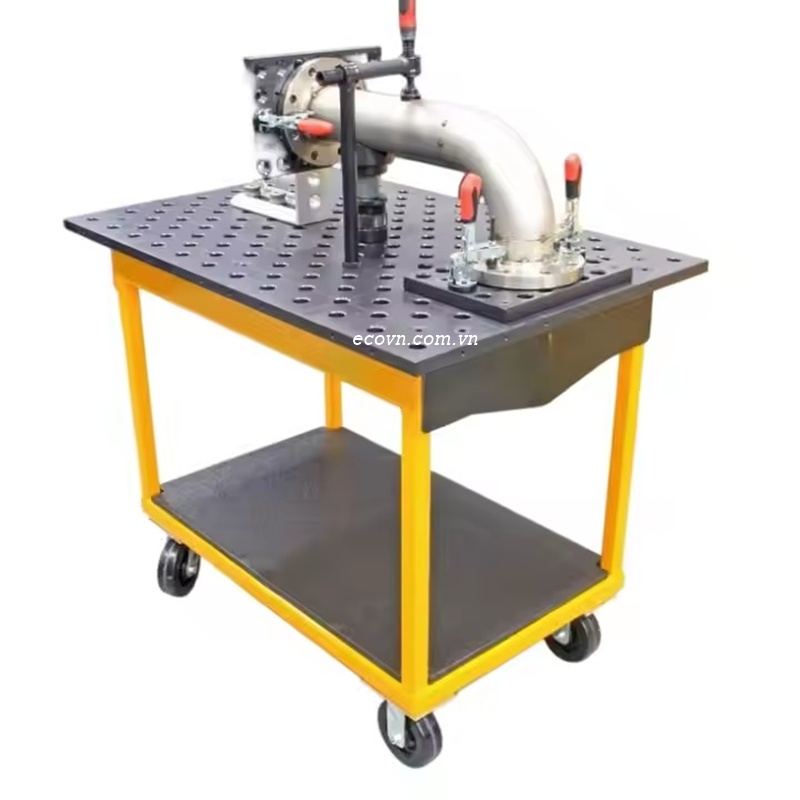

Các phụ kiện như chốt định vị, cữ chặn, khối đỡ, kẹp gá và khối V có thể được bố trí tại những vị trí phù hợp với hình dạng của phôi.

Ví dụ, khi gá một khung hộp, người dùng có thể sử dụng cữ để tạo chuẩn, chốt để xác định vị trí, khối đỡ để nâng đỡ và kẹp để giữ phôi trước khi hàn.

Cấu hình này giúp quá trình gá trở nên trực quan và dễ thay đổi khi chuyển sang sản phẩm khác.

Kích thước 1500×2000mm phù hợp cho những công việc nào?

Diện tích làm việc lớn của bàn phù hợp với nhiều công việc trong xưởng cơ khí, chẳng hạn:

• Gá hàn khung hộp và khung máy.

• Gia công giá đỡ, bệ đỡ và kết cấu thép.

• Chế tạo jig và đồ gá cơ khí.

• Gá các cụm chi tiết trước khi hàn.

• Lắp ráp khung và kết cấu kim loại.

• Căn chỉnh chi tiết theo bản vẽ.

• Gá các sản phẩm cơ khí có kích thước lớn.

Với những sản phẩm có kích thước gần với chiều dài 2000mm, việc sử dụng một mặt bàn rộng giúp người thợ có thêm không gian bố trí các điểm gá và thao tác trong quá trình lắp ráp.

Bàn gá hàn 2D D16 giúp thay đổi đồ gá linh hoạt

Một ưu điểm của hệ thống bàn gá hàn 2D là khả năng tái sử dụng và thay đổi cấu hình gá.

Khi chuyển từ sản phẩm này sang sản phẩm khác, người dùng có thể tháo chốt, cữ, khối đỡ và kẹp rồi bố trí lại theo bản vẽ mới. Nhờ đó, không cần chế tạo một bộ gá cố định cho từng sản phẩm.

Đối với những xưởng gia công nhiều mã hàng hoặc sản xuất theo đơn đặt hàng, khả năng thay đổi cấu hình là một yếu tố đáng cân nhắc khi lựa chọn bàn gá hàn.

Quy trình gá cơ bản trên bàn D16

Một quy trình gá hàn cơ bản có thể thực hiện theo các bước:

Xác định chuẩn → bố trí cữ → lắp chốt định vị → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại.

Việc xác định chuẩn và bố trí phụ kiện trước khi đặt phôi giúp người thợ kiểm soát vị trí của chi tiết tốt hơn, đồng thời thuận tiện khi kiểm tra trước khi hàn hoàn thiện.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Những yếu tố cần quan tâm khi lựa chọn bàn D16

Ngoài kích thước 1500×2000mm, người dùng nên xem xét đồng thời:

• Đường kính và bước lỗ.

• Độ dày mặt bàn.

• Độ phẳng mặt bàn.

• Vật liệu chế tạo.

• Xử lý bề mặt.

• Cấu hình chân và khả năng chịu tải.

• Hệ phụ kiện D16 đi kèm.

• Kích thước và trọng lượng phôi thực tế.

Đặc biệt, nếu sử dụng cho các công việc yêu cầu kiểm soát kích thước và vị trí, cần quan tâm đến độ chính xác tổng thể của bàn + phụ kiện + phương pháp gá + quy trình kiểm tra, thay vì chỉ dựa vào hệ lỗ D16.

ECO Kinh Bắc cung cấp bàn gá hàn thép D16

ECO Kinh Bắc cung cấp bàn gá hàn 2D/3D, bàn hàn D16/D28 và phụ kiện gá hàn cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Bàn gá hàn thép 2D D16 1500×2000mm có thể được tư vấn theo nhu cầu về kích thước, độ dày, hệ lỗ, xử lý bề mặt và cấu hình sử dụng thực tế.

ECO Kinh Bắc hỗ trợ tư vấn lựa chọn bàn và phụ kiện phù hợp với từng loại sản phẩm, giúp khách hàng xây dựng phương án gá hàn thuận tiện và linh hoạt hơn.
