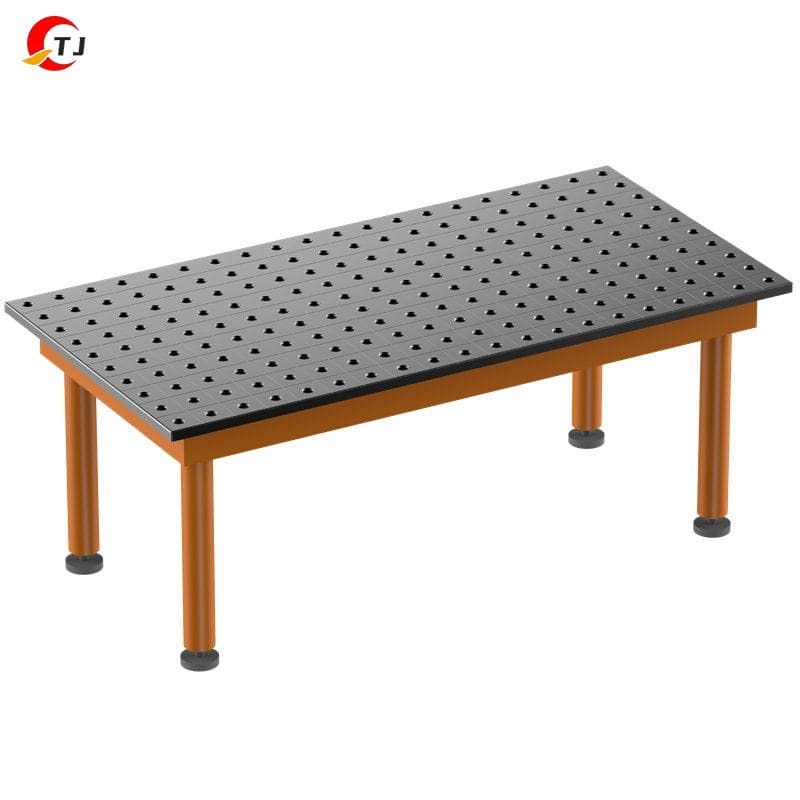

Bàn Gá Hàn 2D 1000×2000mm Chuyên Dụng Cho Cơ Khí

Ứng dụng của bàn gá hàn 2D 1000×2000mm trong cơ khí

Bàn gá hàn 2D 1000×2000mm được sử dụng làm bề mặt chuẩn để gá đặt, định vị, căn chỉnh và cố định phôi trong quá trình hàn, lắp ráp và chế tạo các sản phẩm cơ khí.

Với diện tích làm việc 1000×2000mm, bàn phù hợp cho các chi tiết có kích thước vừa và lớn như:

• Khung thép và khung hộp.

• Khung máy, bệ máy và giá đỡ.

• Kết cấu thép và cụm chi tiết hàn.

• Bản mã, thanh thép và chi tiết dạng hộp.

• Jig hàn và đồ gá cơ khí.

• Các cụm kết cấu cần căn chỉnh trước khi hàn.

Thiết kế bàn 2D tập trung vào mặt bàn có hệ thống lỗ định vị, giúp người sử dụng dễ dàng bố trí chốt, cữ, khối đỡ và kẹp theo từng loại sản phẩm.

Thông tin chi tiết bàn gá hàn 2D

Thông số thực tế có thể thay đổi theo cấu hình D16/D28, vật liệu và yêu cầu kỹ thuật của từng sản phẩm. Nên xác nhận bản vẽ trước khi đặt hàng.

Hai lựa chọn hệ lỗ D16 và D28

Bàn gá hàn có thể được cấu hình với lỗ D16 hoặc D28, đáp ứng các nhu cầu gá đặt khác nhau.

Bàn Gá Hàn 2D 1000×1000mm

Bàn Gá Hàn 2D 1200×2400mm

Bàn Gá Hàn 2D 1200×1200mm

Bàn gá hàn D16

Hệ lỗ Ø16 mm, khoảng cách lỗ 50×50 mm tạo nhiều vị trí để bố trí phụ kiện trên mặt bàn. Đây là lựa chọn phù hợp khi cần gá các chi tiết vừa và nhỏ hoặc yêu cầu bố trí điểm định vị linh hoạt.

Bàn gá hàn D28

Hệ lỗ Ø28 mm, khoảng cách lỗ 100×100 mm phù hợp với hệ phụ kiện D28 và các phương án gá cho kết cấu có kích thước lớn hơn.

Việc lựa chọn D16 hay D28 nên dựa trên kích thước phôi, tải trọng sử dụng, loại phụ kiện và phương án gá thực tế.

Vật liệu thép Q355 hoặc gang đúc

Bàn được cung cấp với hai lựa chọn vật liệu chính là thép Q355 hoặc gang đúc chất lượng cao.

Thép Q355 là lựa chọn thường được cân nhắc cho các hệ thống bàn gá cần kết cấu chắc chắn và phù hợp với môi trường gia công cơ khí.

Trong khi đó, gang đúc có thể được lựa chọn khi người dùng ưu tiên đặc tính ổn định của kết cấu bàn trong quá trình sử dụng.

Tùy mục đích sử dụng, kích thước bàn và yêu cầu kỹ thuật, ECO Kinh Bắc có thể tư vấn cấu hình phù hợp.

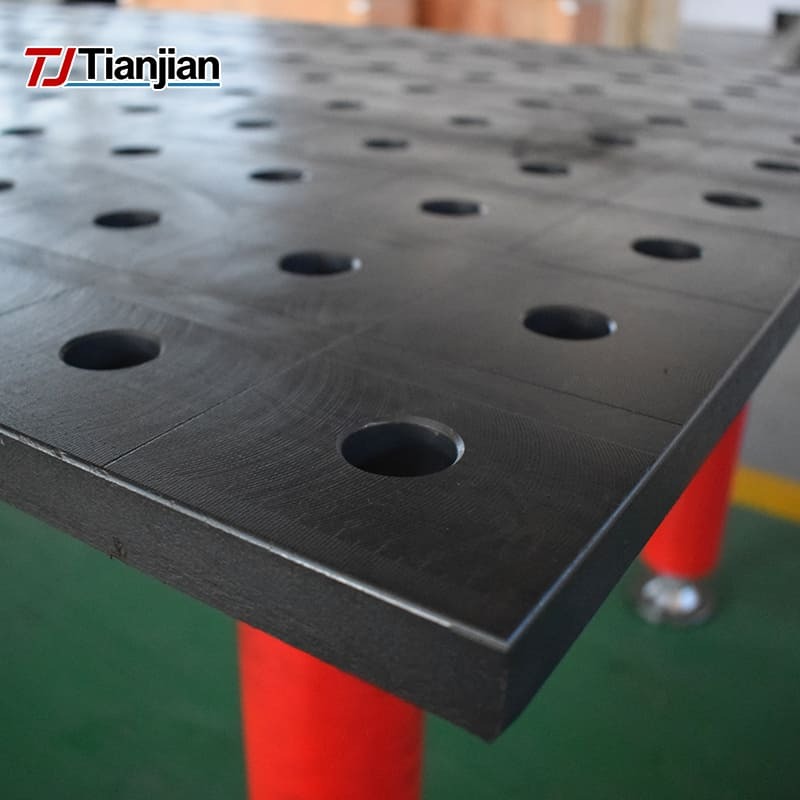

Xử lý bề mặt Nitriding / tôi cứng nhiệt độ cao

Bề mặt bàn được xử lý theo cấu hình Nitriding hoặc tôi cứng nhiệt độ cao nhằm tăng khả năng làm việc của bề mặt trong môi trường gia công cơ khí.

Trong quá trình sử dụng, mặt bàn vẫn cần được vệ sinh và bảo quản đúng cách. Nên hạn chế va đập mạnh, kéo lê chi tiết trực tiếp trên bề mặt và để vật liệu gây ảnh hưởng đến mặt bàn trong thời gian dài.

Độ phẳng mặt bàn nhỏ hơn 0.05mm

Độ phẳng là một trong những thông số quan trọng khi lựa chọn bàn gá hàn, đặc biệt đối với các công việc cần kiểm soát vị trí và hình học của cụm chi tiết.

Theo cấu hình được cung cấp, bàn có sai số độ phẳng mặt bàn nhỏ hơn 0.05 mm.

Khi đưa vào sử dụng, độ chính xác thực tế còn phụ thuộc vào điều kiện lắp đặt, độ ổn định của hệ chân bàn, phương pháp gá và quá trình kiểm tra.

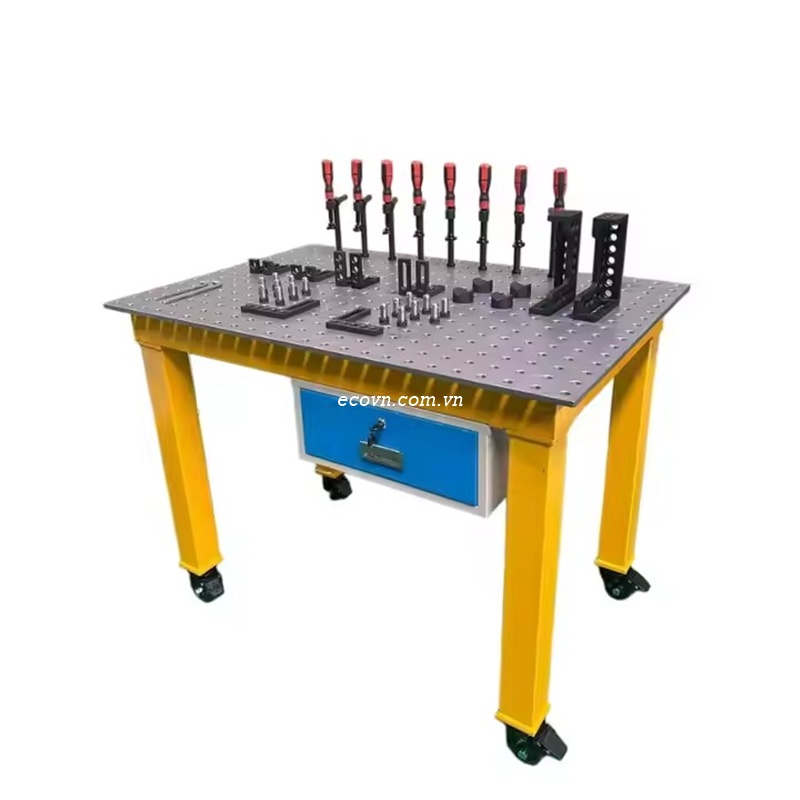

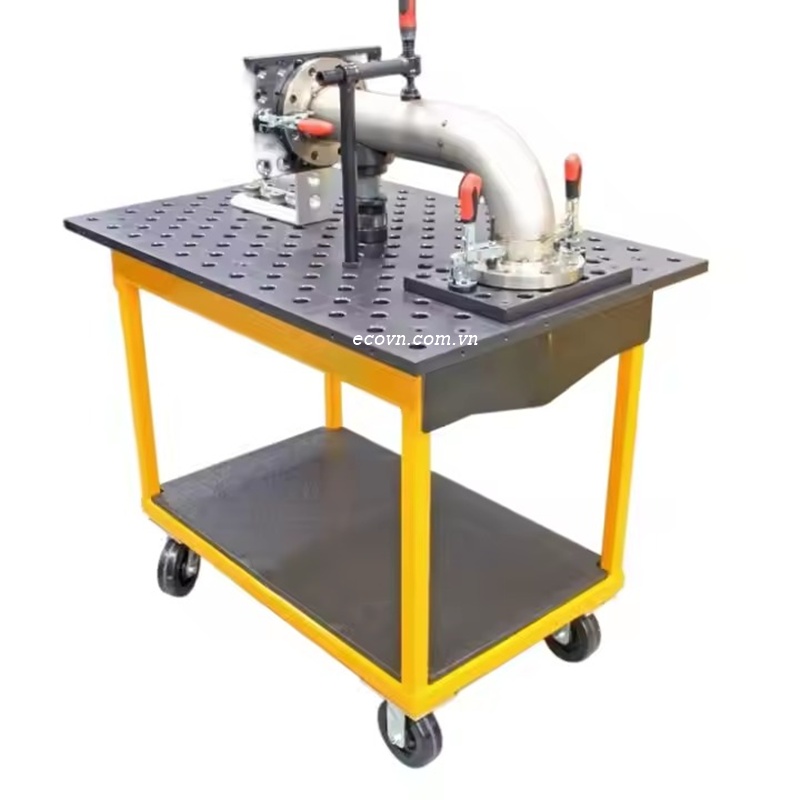

Kết hợp bàn 2D với phụ kiện gá hàn

Hệ thống lỗ trên mặt bàn cho phép kết hợp với nhiều loại phụ kiện như:

• Chốt định vị.

• Cữ chặn.

• Khối đỡ.

• Kẹp định vị.

• Khối V.

• Thước định vị.

• Phụ kiện tạo góc.

• Bộ điều chỉnh độ cao.

Một cấu hình gá cơ bản có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đưa phôi lên bàn → căn chỉnh → kẹp cố định → kiểm tra → tiến hành hàn.

Nhờ khả năng thay đổi vị trí phụ kiện, bàn có thể phục vụ nhiều sản phẩm khác nhau mà không cần chế tạo một bộ đồ gá cố định cho từng chi tiết.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Nguồn gốc Botou Tianjian Measuring Tool Co., Ltd

Sản phẩm có nguồn gốc từ Botou Tianjian Measuring Tool Co., Ltd – Trung Quốc, đơn vị cung cấp các sản phẩm liên quan đến bàn đo, bàn kiểm tra và thiết bị hỗ trợ gia công cơ khí.

ECO Kinh Bắc cung cấp và tư vấn các cấu hình bàn gá hàn 2D/3D D16 và D28, lựa chọn vật liệu, kích thước và hệ phụ kiện theo nhu cầu sử dụng thực tế của xưởng.

ECO Kinh Bắc cung cấp bàn gá hàn 2D

ECO Kinh Bắc chuyên cung cấp bàn gá hàn, bàn hàn 2D/3D và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Với bàn gá hàn 2D kích thước 1000×2000mm, khách hàng có thể lựa chọn cấu hình thép Q355 hoặc gang đúc, hệ lỗ D16/D28 và phương án xử lý bề mặt phù hợp với yêu cầu sử dụng.
