Bàn Gá Hàn Thép 2D D28 1500×1500mm Chuyên Dụng Cho Cơ Khí

Bàn gá hàn thép 2D D28 1500×1500mm là gì?

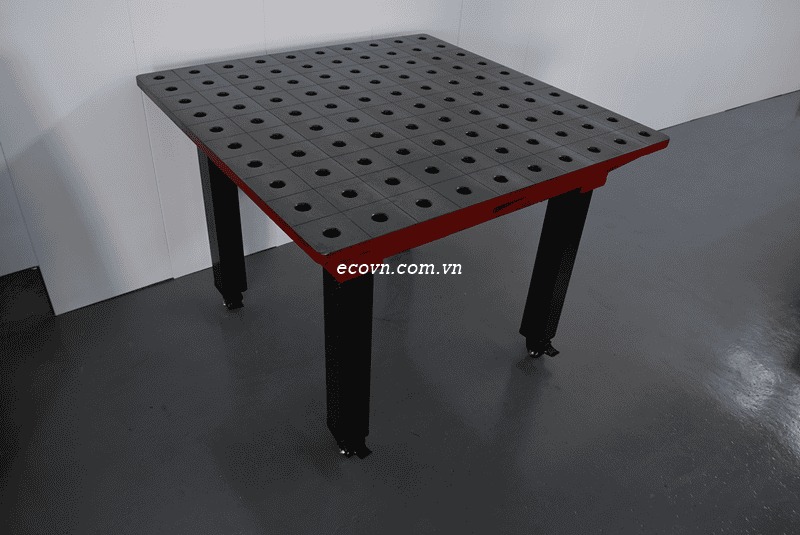

Bàn gá hàn thép 2D D28 1500×1500mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.

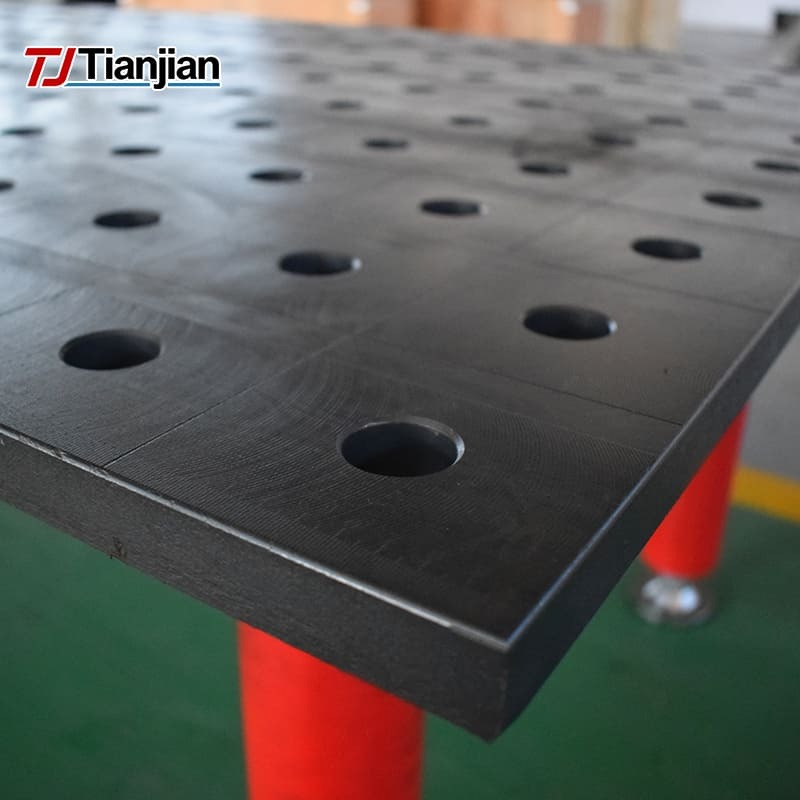

Bàn có kích thước mặt làm việc 1500×1500mm, tạo không gian phù hợp cho nhiều loại chi tiết có kích thước vừa và lớn. Hệ thống lỗ D28 – đường kính 28mm cho phép kết hợp với các phụ kiện gá hàn D28 như chốt định vị, cữ chặn, khối đỡ, kẹp và các phụ kiện tạo góc.

Với thiết kế dạng 2D, mặt bàn là khu vực chính để bố trí các điểm gá. Người sử dụng có thể xây dựng cấu hình gá theo hình dạng và kích thước thực tế của từng sản phẩm.

Thông số kỹ thuật

Thông số về chiều dày mặt bàn, xử lý bề mặt, độ phẳng, cấu hình chân và tải trọng cần xác nhận theo từng phiên bản sản phẩm thực tế.

Bàn Gá Hàn 2D 1000×1000mm

Bàn Gá Hàn 2D 1200×2400mm

Bàn Gá Hàn 2D 1200×1200mm

Hệ lỗ D28 hỗ trợ gá đặt linh hoạt

Điểm nổi bật của bàn là hệ thống lỗ D28, được sử dụng để lắp đặt các phụ kiện gá hàn tương thích.

Tùy theo hình dạng sản phẩm, người dùng có thể bố trí chốt định vị để xác định vị trí, cữ chặn để tạo điểm chuẩn, khối đỡ để kê phôi và kẹp gá để cố định chi tiết.

Cách bố trí này giúp người thợ dễ dàng thay đổi cấu hình bàn khi chuyển sang sản phẩm mới mà không cần chế tạo lại toàn bộ đồ gá.

Kích thước 1500×1500mm phù hợp với những công việc nào?

Diện tích làm việc 1500×1500mm phù hợp với nhiều loại chi tiết và kết cấu thường gặp trong xưởng cơ khí.

Bàn có thể được sử dụng để:

• Gá hàn khung hộp và khung thép.

• Chế tạo giá đỡ, bệ đỡ và kết cấu máy.

• Gá các cụm chi tiết trước khi hàn.

• Chế tạo jig và đồ gá cơ khí.

• Căn chỉnh bản mã, thanh thép và chi tiết dạng hộp.

• Lắp ráp các cụm kết cấu kim loại.

• Hỗ trợ gia công sản phẩm cơ khí theo bản vẽ.

Đối với những chi tiết có kích thước hoặc hình dạng thay đổi thường xuyên, hệ thống bàn gá và phụ kiện D28 giúp việc thay đổi phương án định vị thuận tiện hơn.

Kết hợp bàn 2D D28 với phụ kiện gá hàn

Bàn gá hàn thép 2D D28 có thể kết hợp với nhiều nhóm phụ kiện như:

Chốt định vị: xác định vị trí của phôi theo các điểm chuẩn.

Cữ chặn: tạo điểm giới hạn và hỗ trợ căn chỉnh.

Khối đỡ: tạo mặt tựa cho chi tiết ở các vị trí cần thiết.

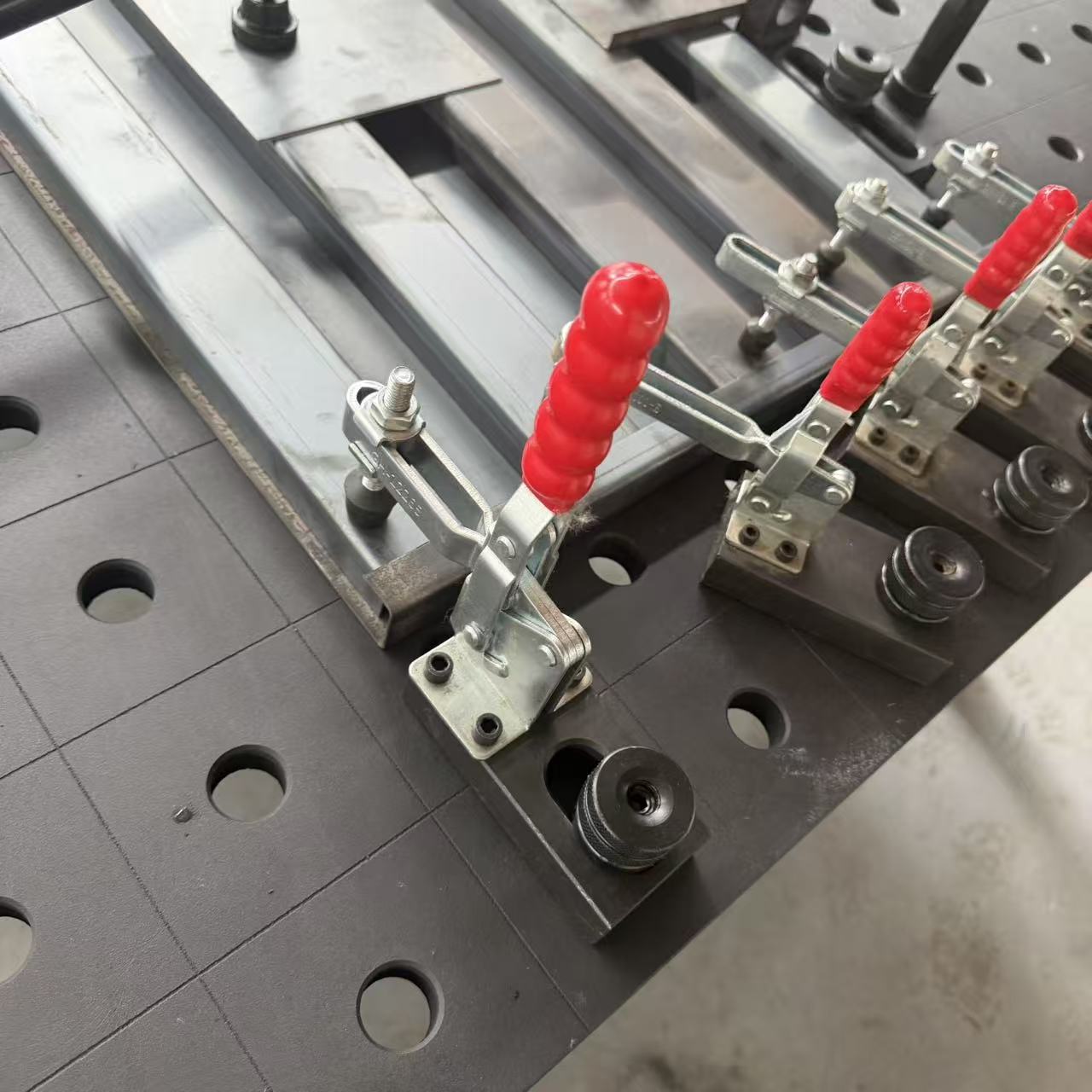

Kẹp định vị: tạo lực giữ phôi trong quá trình gá và hàn.

Khối V: hỗ trợ gá các chi tiết dạng tròn, ống và thanh.

Phụ kiện góc: hỗ trợ tạo góc và định vị các chi tiết có kết cấu vuông hoặc nghiêng.

Sự kết hợp giữa bàn và phụ kiện giúp hình thành một hệ thống gá có tính linh hoạt cao, phù hợp với nhiều sản phẩm khác nhau.

Quy trình gá hàn cơ bản trên bàn D28

Để đạt hiệu quả gá tốt, người dùng có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại → hoàn thiện.

Việc xác định chuẩn và bố trí điểm gá trước khi hàn giúp hạn chế tình trạng phôi bị dịch chuyển trong quá trình thao tác.

Đối với những sản phẩm yêu cầu độ chính xác cao, cần kiểm tra tổng thể bàn, phụ kiện và phương pháp gá trước khi đưa vào sản xuất.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Ưu điểm của bàn gá hàn thép 2D D28 1500×1500mm

Bàn gá hàn D28 mang lại không gian làm việc rộng, hệ lỗ lớn và khả năng kết hợp với nhiều phụ kiện chuyên dụng.

Thay vì sử dụng các bộ gá cố định cho từng sản phẩm, người dùng có thể thay đổi vị trí chốt, cữ, khối đỡ và kẹp theo từng bản vẽ. Điều này giúp tăng khả năng tái sử dụng bàn gá và linh hoạt khi thay đổi sản phẩm.

Kích thước 1500×1500mm cũng tạo điều kiện bố trí nhiều điểm gá trên cùng một mặt bàn, phù hợp với các chi tiết và cụm kết cấu có kích thước tương đối lớn.

ECO Kinh Bắc cung cấp bàn gá hàn D28

ECO Kinh Bắc cung cấp bàn gá hàn 2D/3D, bàn hàn thép và phụ kiện gá hàn D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Với bàn gá hàn thép 2D D28 1500×1500mm, khách hàng có thể lựa chọn cấu hình phù hợp với kích thước phôi, phương án gá và loại sản phẩm cần gia công.

ECO Kinh Bắc hỗ trợ tư vấn lựa chọn bàn và phụ kiện theo nhu cầu sử dụng thực tế.
