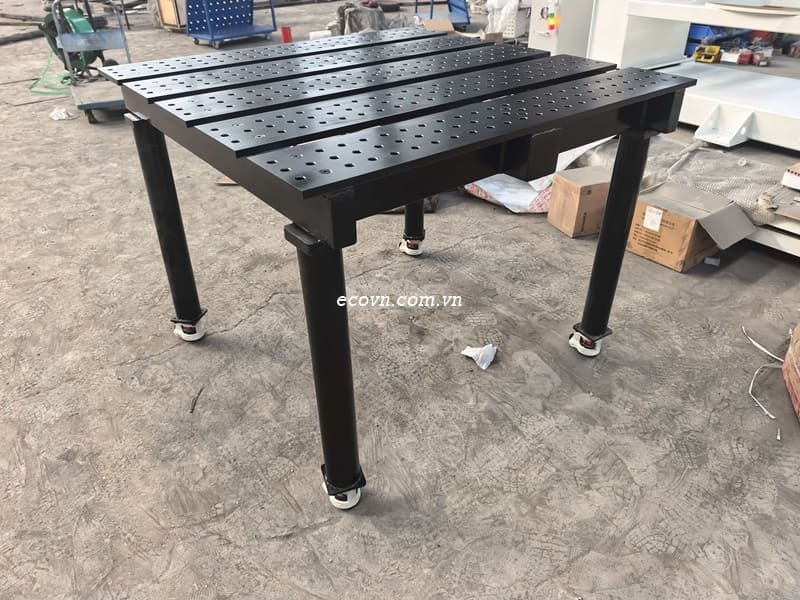

Bàn Gá Hàn Thép 2D D16 1500×1500mm Chuyên Dụng Cho Cơ Khí

Bàn gá hàn thép 2D D16 1500×1500mm là gì?

Bàn gá hàn thép 2D D16 1500×1500mm là thiết bị chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định phôi trong quá trình gia công, lắp ráp và hàn cơ khí.

Với kích thước mặt bàn 1500×1500mm, sản phẩm cung cấp không gian làm việc tương đối rộng, phù hợp với nhiều loại khung, cụm chi tiết và kết cấu cơ khí có kích thước vừa.

Hệ thống lỗ D16 – đường kính 16mm cho phép kết hợp với các phụ kiện bàn gá hàn D16 như chốt định vị, cữ chặn, khối đỡ, kẹp gá và các phụ kiện tạo góc. Nhờ đó, người sử dụng có thể thay đổi vị trí gá theo từng loại sản phẩm thay vì phải chế tạo một bộ đồ gá cố định.

Thông số kỹ thuật

Thông số về chiều dày mặt bàn, khoảng cách lỗ, xử lý bề mặt, độ phẳng và cấu hình chân bàn cần xác nhận theo từng phiên bản sản phẩm thực tế.

Bàn Gá Hàn 2D 1000×1000mm

Bàn Gá Hàn 2D 1200×2400mm

Bàn Gá Hàn 2D 1200×1200mm

Kích thước 1500×1500mm phù hợp với nhiều công việc cơ khí

Mặt bàn vuông 1500×1500mm tạo không gian thuận tiện cho việc bố trí phôi và phụ kiện gá ở nhiều vị trí.

Kích thước này có thể phù hợp với các công việc như:

• Gá hàn khung hộp và khung máy.

• Gia công giá đỡ, bệ đỡ và tay đỡ.

• Gá các cụm chi tiết trước khi hàn.

• Chế tạo jig và đồ gá cơ khí.

• Gá bản mã và các chi tiết kết cấu.

• Lắp ráp cụm khung kim loại.

• Căn chỉnh sản phẩm theo bản vẽ trước khi hàn.

Đối với những sản phẩm có kích thước nhỏ và vừa, bàn 1500×1500mm giúp người thợ có đủ không gian để bố trí chốt, cữ, khối đỡ và kẹp quanh phôi.

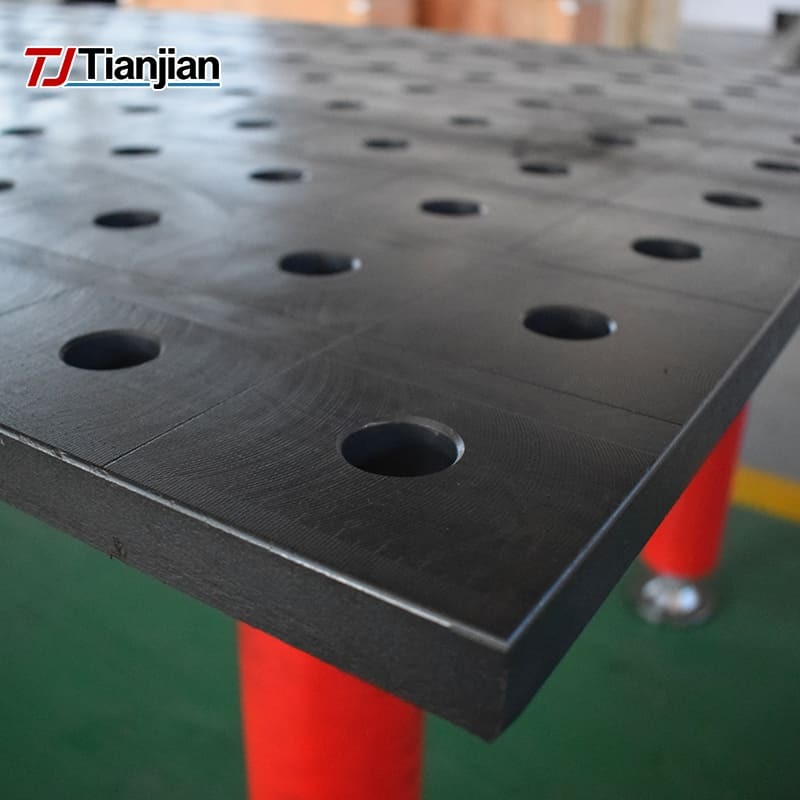

Hệ lỗ D16 hỗ trợ định vị linh hoạt

Hệ lỗ D16 là nền tảng để lắp đặt và bố trí phụ kiện trên mặt bàn.

Một phương án gá cơ bản có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đặt phôi → căn chỉnh → sử dụng kẹp → kiểm tra → hàn đính → kiểm tra lại.

Trong đó, chốt giúp xác định vị trí, cữ tạo điểm chặn, khối đỡ nâng đỡ phôi và kẹp tạo lực giữ trong quá trình gá.

Khi thay đổi sản phẩm, người dùng có thể tháo các phụ kiện và bố trí lại theo kích thước, hình dạng của phôi mới.

Ưu điểm của bàn gá hàn thép 2D D16

Không gian gá rộng

Kích thước 1500×1500mm cho phép bố trí nhiều điểm gá trên cùng một mặt bàn, phù hợp với các cụm chi tiết có kích thước vừa.

Dễ thay đổi cấu hình

Các phụ kiện D16 có thể tháo lắp và thay đổi vị trí, giúp bàn phục vụ nhiều loại sản phẩm khác nhau.

Hỗ trợ kiểm soát vị trí phôi

Khi kết hợp chốt, cữ và khối đỡ đúng cách, phôi được đưa về vị trí chuẩn trước khi kẹp và hàn.

Phù hợp cho đồ gá tùy chỉnh

Bàn có thể được sử dụng làm nền tảng để xây dựng các cấu hình jig và đồ gá phục vụ từng sản phẩm cụ thể.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Ứng dụng trong xưởng cơ khí

Bàn gá hàn D16 1500×1500mm có thể sử dụng trong nhiều lĩnh vực như chế tạo máy, kết cấu thép, gia công khung hộp, sản xuất giá đỡ, chế tạo đồ gá và lắp ráp cơ khí.

Đặc biệt, với những xưởng thường xuyên thay đổi mẫu sản phẩm, hệ thống bàn gá cùng phụ kiện D16 giúp giảm sự phụ thuộc vào các bộ gá cố định. Người thợ có thể điều chỉnh vị trí phụ kiện trực tiếp trên mặt bàn để phù hợp với từng sản phẩm.

ECO Kinh Bắc cung cấp bàn gá hàn D16

ECO Kinh Bắc cung cấp bàn gá hàn 2D/3D, bàn hàn D16/D28 và phụ kiện gá hàn phục vụ các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Với bàn thép 2D D16 kích thước 1500×1500mm, khách hàng có thể lựa chọn cấu hình phù hợp với kích thước phôi, phương án định vị và nhu cầu sử dụng thực tế.

ECO Kinh Bắc hỗ trợ tư vấn lựa chọn bàn, phụ kiện và phương án bố trí gá theo từng sản phẩm.
