Bàn Gá Hàn Gang 2D D16 1500×2000mm Chuyên Dụng Cho Cơ Khí

Bàn gá hàn gang 2D D16 1500×2000mm là gì?

Bàn gá hàn gang 2D D16 1500×2000mm là thiết bị chuyên dụng hỗ trợ gá đặt, định vị, căn chỉnh và cố định phôi trong quá trình gia công, lắp ráp và hàn các sản phẩm cơ khí.

Với kích thước mặt bàn 1500×2000mm, bàn cung cấp không gian làm việc rộng, phù hợp với các chi tiết, khung kết cấu và cụm sản phẩm có kích thước vừa đến lớn.

Bàn sử dụng hệ lỗ D16 – đường kính 16mm, kết hợp với bố trí lỗ theo bước 50×50mm, giúp người dùng có nhiều vị trí để lắp đặt chốt định vị, cữ chặn, khối đỡ và các loại kẹp gá.

Thông số kỹ thuật

Thông số trên được trình bày theo cấu hình sản phẩm tham khảo. Các thông số như độ dày mặt bàn, độ phẳng, xử lý bề mặt và cấu hình chân bàn cần xác nhận theo từng phiên bản.

Bàn Gá Hàn 2D 1000×1000mm

Bàn Gá Hàn 2D 1200×2400mm

Bàn Gá Hàn 2D 1200×1200mm

Ưu điểm của bàn gá hàn gang D16

Diện tích làm việc lớn

Kích thước 1500×2000mm tạo không gian rộng để bố trí phôi và các điểm gá. Người dùng có thể sắp xếp nhiều vị trí định vị trên cùng một mặt bàn thay vì phải chia nhỏ quá trình gá.

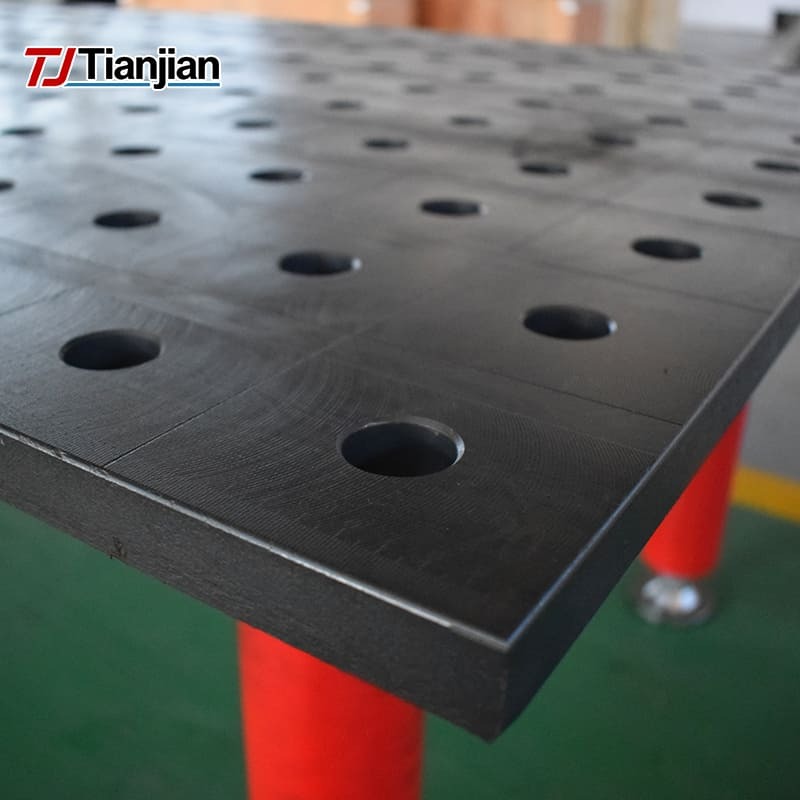

Hệ lỗ D16 bước 50×50mm

Hệ lỗ Ø16mm, khoảng cách 50×50mm giúp tăng khả năng lựa chọn vị trí lắp phụ kiện.

Tùy theo hình dạng sản phẩm, người thợ có thể bố trí chốt định vị, cữ chặn và khối đỡ tại các vị trí phù hợp với bản vẽ.

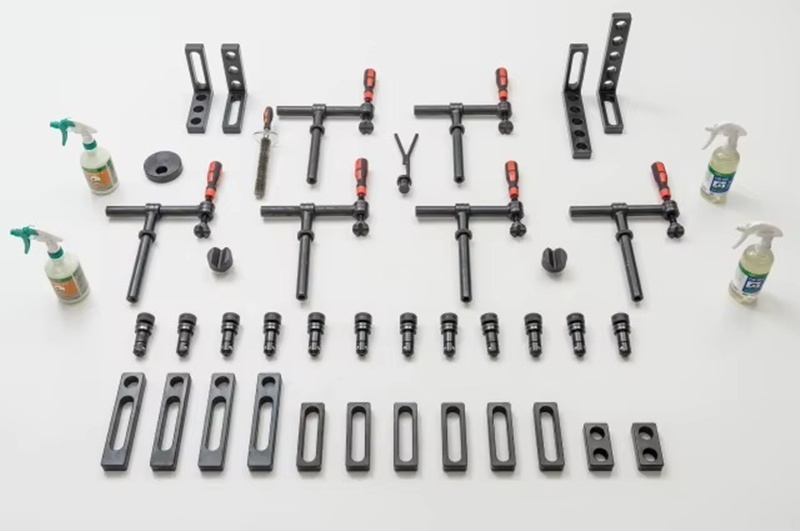

Kết hợp linh hoạt với phụ kiện D16

Bàn có thể sử dụng cùng các nhóm phụ kiện như:

• Chốt định vị.

• Chốt khóa nhanh.

• Cữ chặn.

• Khối đỡ.

• Khối V.

• Kẹp định vị.

• Kẹp góc.

• Thước định vị.

• Bộ điều chỉnh độ cao.

Nhờ đó, một bàn có thể phục vụ nhiều loại sản phẩm khác nhau.

Ứng dụng trong gia công cơ khí

Bàn gá hàn gang 2D D16 1500×2000mm có thể được sử dụng trong nhiều công việc:

• Gá hàn khung hộp và khung máy.

• Chế tạo giá đỡ, bệ đỡ và kết cấu cơ khí.

• Gá các cụm chi tiết trước khi hàn.

• Chế tạo jig và đồ gá.

• Định vị bản mã và các chi tiết dạng tấm.

• Lắp ráp khung kim loại.

• Căn chỉnh chi tiết theo kích thước bản vẽ.

• Hỗ trợ kiểm tra vị trí tương quan giữa các chi tiết.

Đặc biệt, khi xưởng thường xuyên thay đổi sản phẩm, hệ thống bàn D16 và phụ kiện tháo lắp giúp thay đổi cấu hình gá thuận tiện hơn so với các bộ gá cố định.

Bàn gá hàn 2D D16 khác gì bàn gá hàn 3D?

Bàn gá hàn 2D chủ yếu tập trung vào mặt bàn làm việc, trên đó bố trí hệ thống lỗ để lắp phụ kiện và định vị phôi.

Trong khi đó, bàn gá hàn 3D có thêm các mặt đứng hoặc kết cấu không gian để hỗ trợ định vị từ nhiều hướng.

Với các sản phẩm cần gá chủ yếu trên mặt phẳng, bàn 2D có thể là lựa chọn phù hợp. Nếu cần định vị nhiều mặt hoặc gá các kết cấu phức tạp, hệ thống 3D có thể mang lại nhiều vị trí gá hơn.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Quy trình gá chi tiết trên bàn D16

Một phương án gá cơ bản có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí cữ → lắp chốt định vị → đặt khối đỡ → đặt phôi → căn chỉnh → sử dụng kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại.

Việc xác định chuẩn trước khi đặt phôi giúp giảm thời gian căn chỉnh và tạo sự nhất quán giữa các lần gá.

ECO Kinh Bắc cung cấp bàn gá hàn gang D16

ECO Kinh Bắc cung cấp bàn gá hàn 2D/3D, bàn hàn D16/D28 và phụ kiện gá hàn phục vụ các xưởng cơ khí, chế tạo kết cấu, jig và đồ gá.

Với bàn gá hàn gang 2D D16 kích thước 1500×2000mm, ECO Kinh Bắc hỗ trợ tư vấn cấu hình bàn và lựa chọn phụ kiện theo kích thước, hình dạng chi tiết cũng như phương án gá thực tế.
