Bàn Gá Hàn 2D 1200×1200mm Chuyên Dụng Cho Cơ Khí

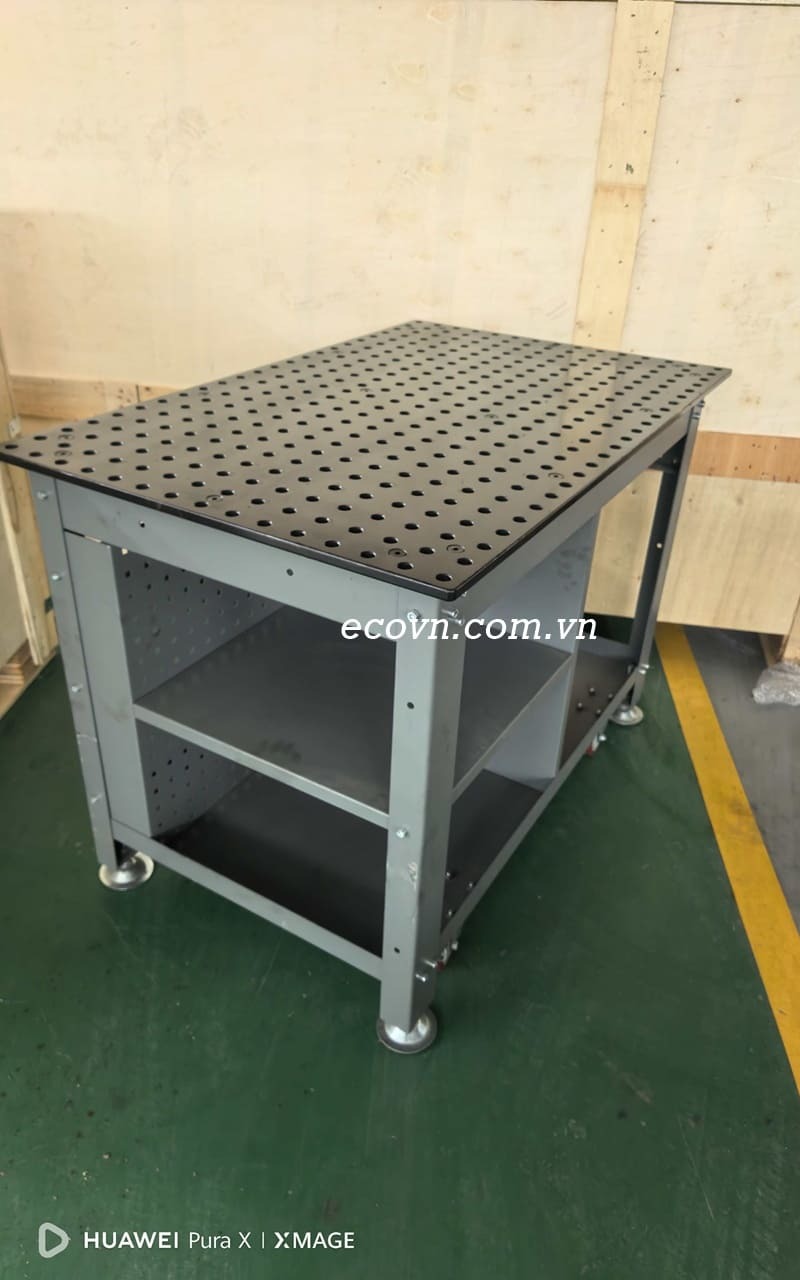

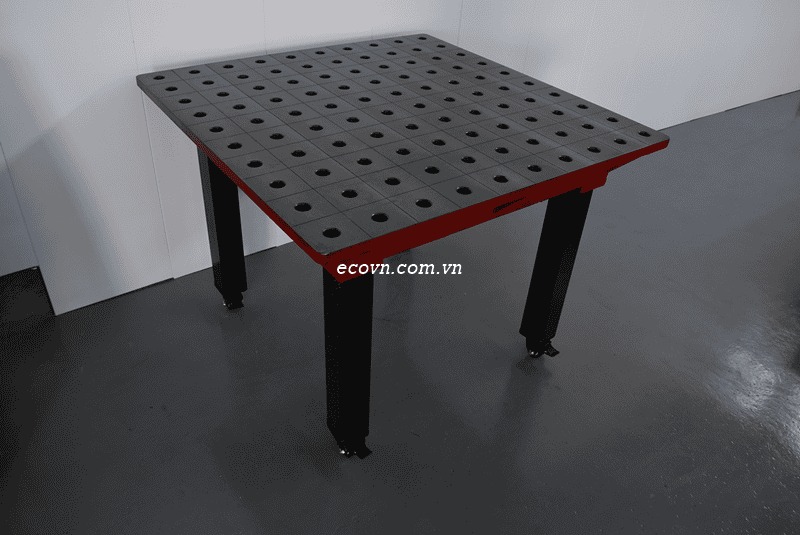

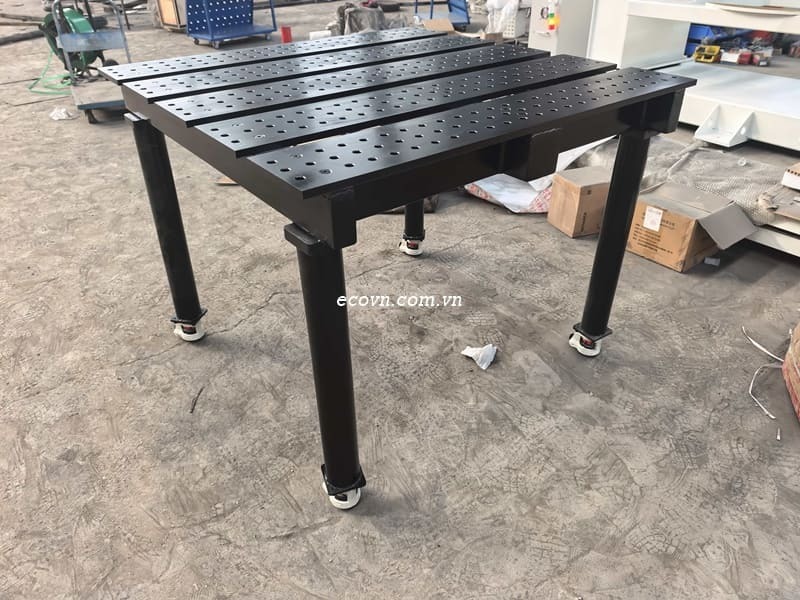

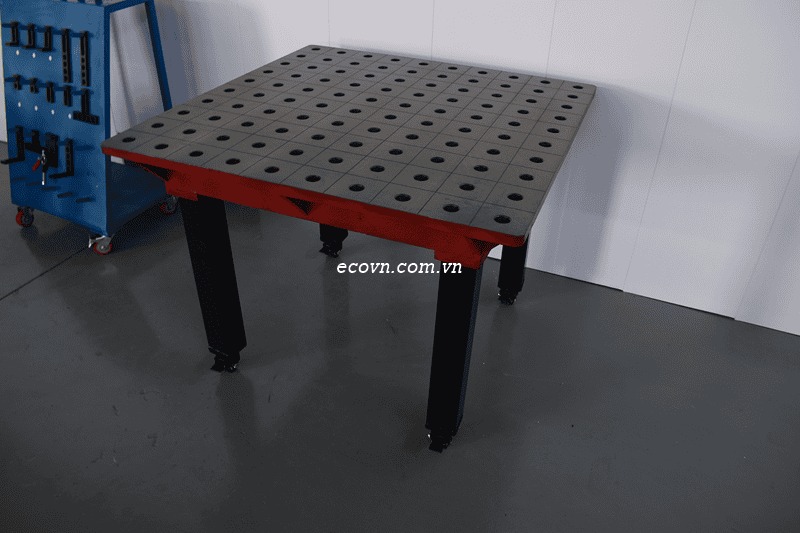

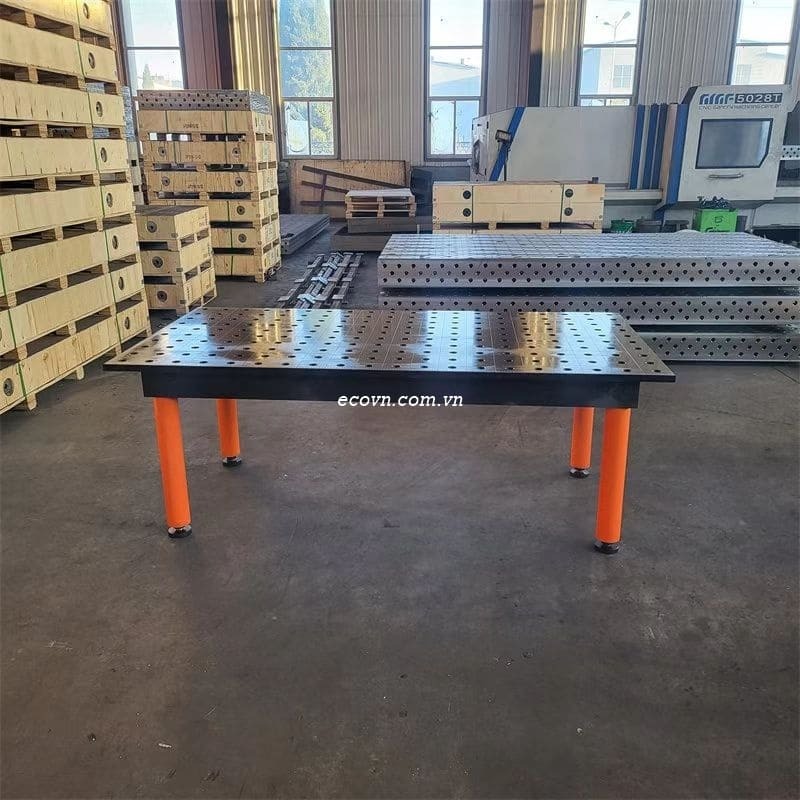

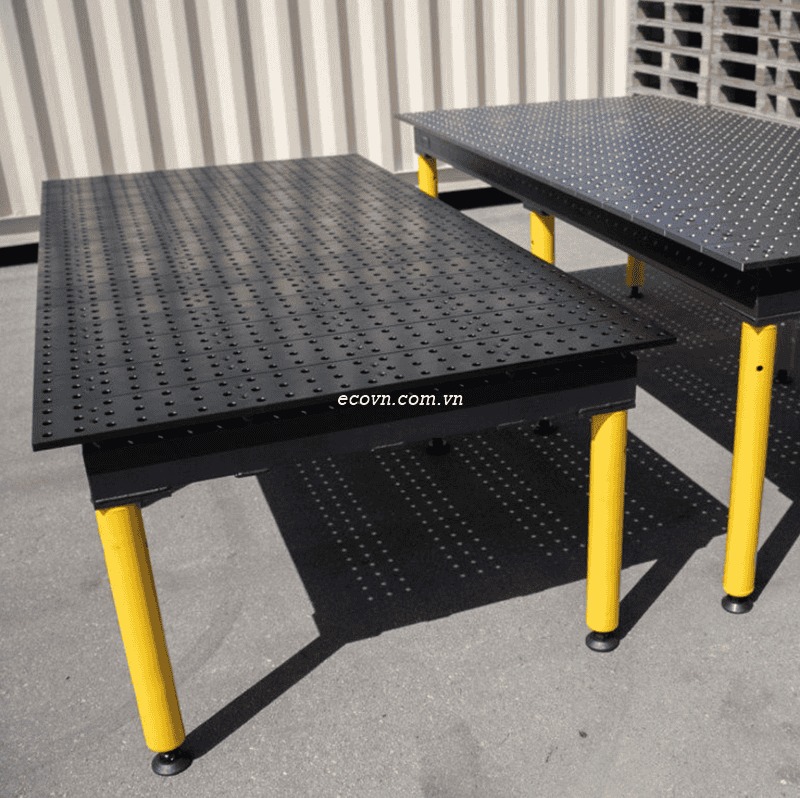

Bàn gá hàn 2D 1200×1200mm là gì?

Bàn gá hàn 2D 1200×1200mm là thiết bị chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.

Với kích thước 1200×1200mm, bàn cung cấp không gian làm việc tương đối rộng, phù hợp với nhiều loại khung, cụm chi tiết, giá đỡ, kết cấu thép và đồ gá có kích thước vừa.

Bàn có thể được lựa chọn theo hai loại vật liệu chính là thép Q355 hoặc gang đúc chất lượng cao. Tùy cấu hình, hệ thống lỗ có thể sử dụng D16 – Ø16mm hoặc D28 – Ø28mm, kết hợp với khoảng cách lỗ tương ứng 50×50mm hoặc 100×100mm.

Thông số kỹ thuật bàn gá hàn 2D 1200×1200mm

Lưu ý: Cấu hình vật liệu, hệ lỗ và xử lý bề mặt cần được xác nhận theo phiên bản sản phẩm và yêu cầu kỹ thuật cụ thể.

Vật liệu thép Q355 hoặc gang đúc

Bàn gá hàn có thể được sản xuất từ thép Q355 hoặc gang đúc chất lượng cao, tùy theo cấu hình và mục đích sử dụng.

Thép Q355 phù hợp với các phương án bàn gá cần kết cấu chắc chắn và khả năng tùy biến theo yêu cầu. Trong khi đó, gang đúc thường được lựa chọn cho các ứng dụng cần một nền bàn ổn định trong quá trình gá và gia công.

Việc lựa chọn vật liệu nên dựa trên kích thước phôi, phương pháp gia công, tải trọng sử dụng và yêu cầu kỹ thuật của từng xưởng.

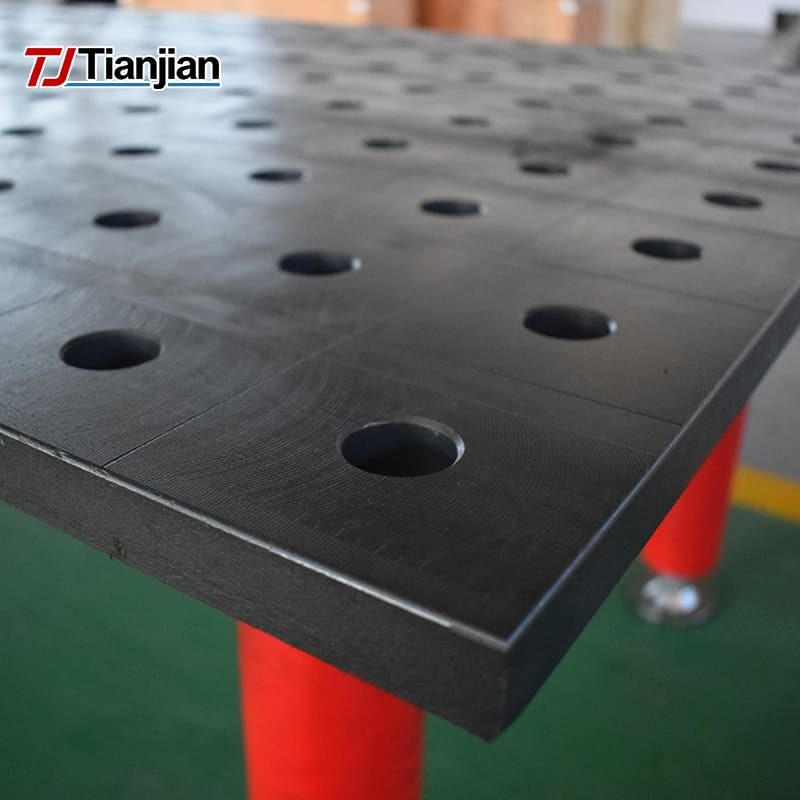

Hệ lỗ D16 và D28 linh hoạt

Bàn gá hàn 2D 1200×1200mm có thể sử dụng hai cấu hình lỗ phổ biến:

• D16 – Ø16mm, khoảng cách 50×50mm: phù hợp khi cần bố trí nhiều điểm định vị trên mặt bàn.

• D28 – Ø28mm, khoảng cách 100×100mm: phù hợp với các hệ phụ kiện D28 và những phương án gá cần phụ kiện kích thước lớn hơn.

Khoảng cách lỗ nhỏ hơn mang lại nhiều vị trí lựa chọn hơn khi bố trí phụ kiện. Tuy nhiên, khoảng cách lỗ không phải là yếu tố duy nhất quyết định độ chính xác; độ chính xác của hệ lỗ, độ phẳng mặt bàn, phụ kiện và phương pháp gá đều có vai trò quan trọng.

Xem thêm:

Bàn Gá Hàn 2D 1200×2400mm

Bàn Gá Hàn 2D 1000×2000mm

Bàn Gá Hàn 2D 1000×1000mm

Xử lý bề mặt Nitriding và tôi cứng

Bề mặt bàn có thể được xử lý Nitriding hoặc tôi cứng ở nhiệt độ cao theo cấu hình sản phẩm.

Mục đích của xử lý bề mặt là cải thiện khả năng làm việc của lớp bề mặt, hỗ trợ bàn chịu được điều kiện sử dụng trong môi trường gia công và hàn cơ khí.

Trong quá trình sử dụng, người dùng vẫn nên vệ sinh bề mặt thường xuyên, loại bỏ xỉ hàn và sử dụng đúng phương pháp bảo quản để duy trì tình trạng bề mặt bàn.

Độ phẳng mặt bàn sai số nhỏ hơn 0,05mm

Độ phẳng mặt bàn nhỏ hơn 0,05mm là thông số quan trọng đối với bàn gá hàn, đặc biệt khi bàn được sử dụng để căn chỉnh các chi tiết theo mặt chuẩn.

Mặt bàn phẳng giúp tạo nền tham chiếu ổn định khi bố trí phôi và phụ kiện. Tuy nhiên, độ chính xác thực tế của một hệ thống gá còn phụ thuộc vào độ chính xác của lỗ, phụ kiện, cách bố trí điểm chuẩn và quy trình kiểm tra.

Đối với các ứng dụng yêu cầu kiểm soát kích thước nghiêm ngặt, nên kiểm tra và xác nhận thông số kỹ thuật theo tài liệu hoặc biên bản kiểm tra của từng bàn.

Ứng dụng trong cơ khí

Bàn gá hàn 2D 1200×1200mm có thể sử dụng cho nhiều công việc:

• Gá hàn khung hộp và khung máy.

• Chế tạo giá đỡ, bệ đỡ và kết cấu cơ khí.

• Gá bản mã và các chi tiết dạng tấm.

• Lắp ráp cụm chi tiết trước khi hàn.

• Chế tạo jig và đồ gá.

• Căn chỉnh chi tiết theo mặt chuẩn.

• Hỗ trợ sản xuất các sản phẩm cơ khí theo yêu cầu.

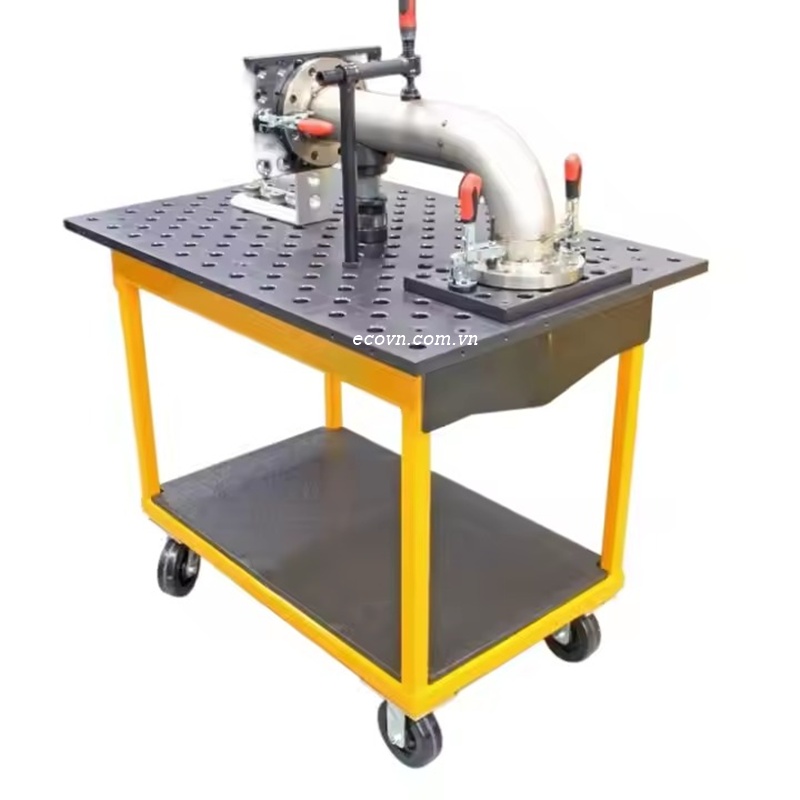

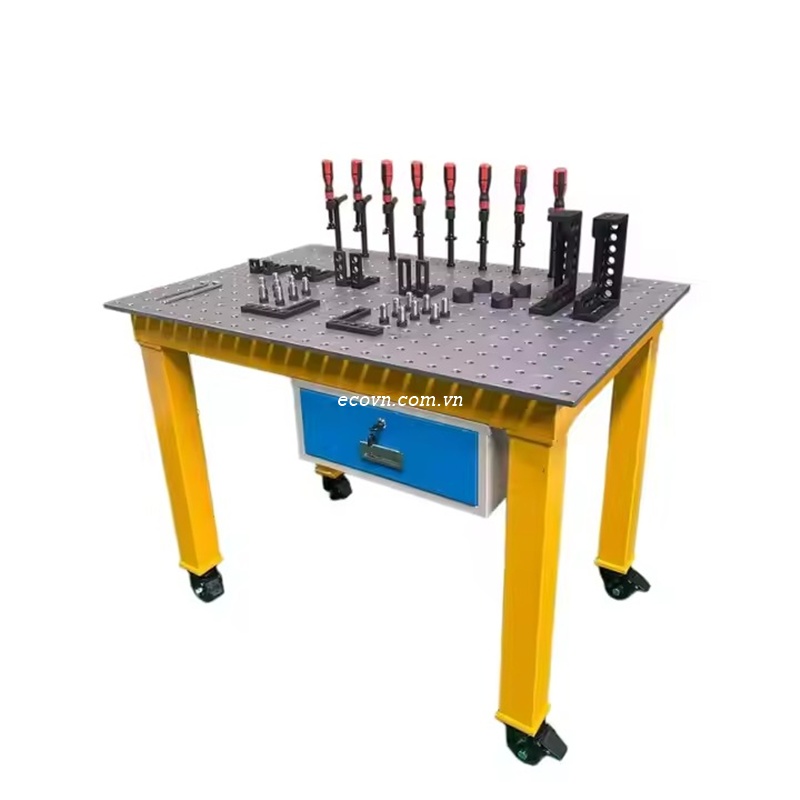

Khi kết hợp với chốt định vị, cữ chặn, khối đỡ và kẹp gá tương ứng, người sử dụng có thể xây dựng nhiều phương án gá khác nhau trên cùng một bàn.

Lựa chọn bàn gá hàn 2D phù hợp

Khi lựa chọn bàn 1200×1200mm, nên xác định trước kích thước và trọng lượng phôi, hệ lỗ D16 hay D28, khoảng cách lỗ, vật liệu mặt bàn và yêu cầu về độ phẳng.

Ngoài ra, cần lựa chọn đúng phụ kiện theo hệ lỗ của bàn. Phụ kiện D16 và D28 không nên sử dụng lẫn cho nhau nếu không có cấu hình chuyển đổi phù hợp.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Nguồn gốc sản phẩm

Bàn gá hàn được cung cấp với nguồn gốc từ Botou Tianjian Measuring Tool Co., Ltd – Trung Quốc, đơn vị sản xuất các sản phẩm và thiết bị phục vụ lĩnh vực đo lường, gá đặt và gia công cơ khí.

ECO Kinh Bắc hỗ trợ khách hàng lựa chọn cấu hình bàn và phụ kiện dựa trên nhu cầu sử dụng thực tế, kích thước sản phẩm và yêu cầu kỹ thuật của xưởng.

ECO Kinh Bắc cung cấp bàn gá hàn và phụ kiện cơ khí

ECO Kinh Bắc cung cấp bàn gá hàn 2D, bàn gá hàn 3D D16/D28 và hệ thống phụ kiện gá hàn cho các xưởng cơ khí, đơn vị chế tạo jig, đồ gá và kết cấu.

Với bàn gá hàn 1200×1200mm, khách hàng có thể lựa chọn cấu hình D16 hoặc D28, khoảng cách lỗ 50×50mm hoặc 100×100mm tùy theo phương án gá.

ECO Kinh Bắc hỗ trợ tư vấn kỹ thuật, cung cấp và hướng dẫn lựa chọn cấu hình bàn – phụ kiện phù hợp với từng nhu cầu sử dụng.
