Bàn Gá Hàn Gang 2D D28 1500×2000mm Chuyên Dụng Cho Cơ Khí

Bàn gá hàn gang 2D D28 1500×2000mm là gì?

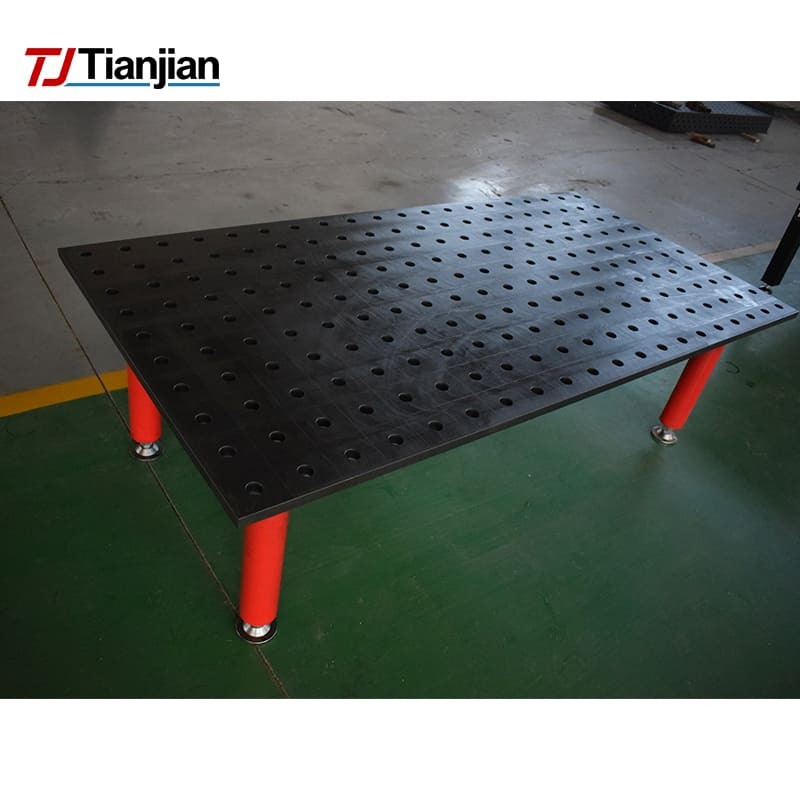

Bàn gá hàn gang 2D D28 1500×2000mm là thiết bị chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định phôi trong quá trình gia công, lắp ráp và hàn cơ khí.

Bàn có kích thước mặt làm việc 1500×2000mm, phù hợp với các chi tiết và cụm kết cấu có kích thước vừa và lớn. Hệ lỗ D28 – Ø28mm, bố trí theo khoảng cách 100×100mm, cho phép kết hợp với các phụ kiện bàn gá hàn D28 để tạo nhiều phương án gá khác nhau.

Với kết cấu gang đúc, bàn có thể đáp ứng nhu cầu sử dụng trong các xưởng cơ khí cần một mặt bàn gá chắc chắn, ổn định và thuận tiện cho việc bố trí phụ kiện.

Thông số kỹ thuật

Độ phẳng thực tế cần xác nhận theo từng cấu hình và hồ sơ kiểm tra của sản phẩm.

Bàn Gá Hàn 2D 1000×1000mm

Bàn Gá Hàn 2D 1200×2400mm

Bàn Gá Hàn 2D 1200×1200mm

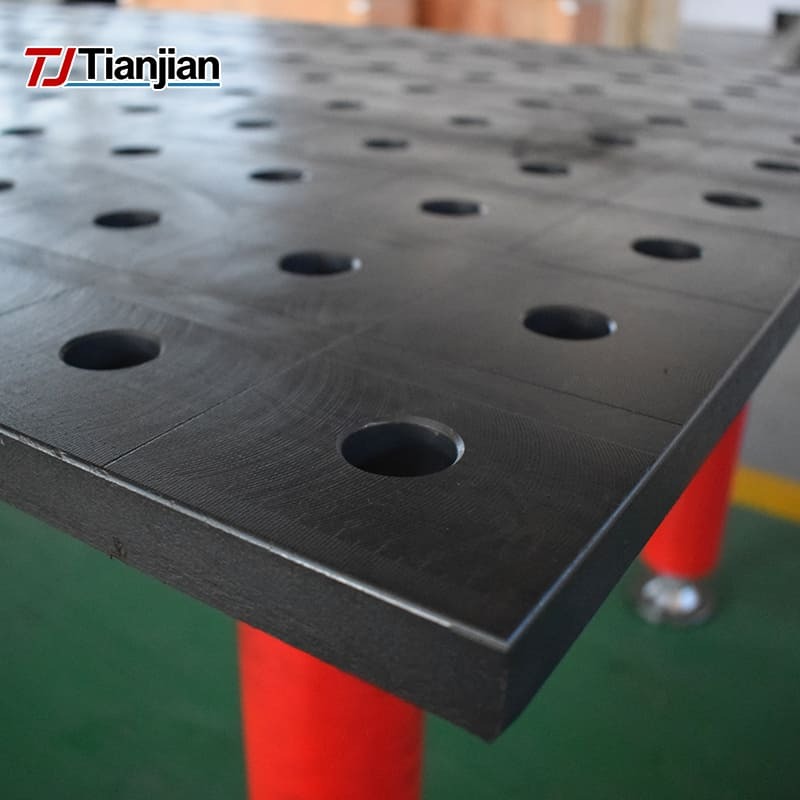

Hệ lỗ D28 bước 100×100mm

Hệ thống lỗ Ø28mm với khoảng cách 100×100mm là đặc điểm quan trọng của bàn gá hàn D28.

Các lỗ được bố trí theo lưới giúp người sử dụng xác định vị trí lắp đặt phụ kiện một cách thuận tiện. Tùy theo hình dạng phôi, có thể kết hợp chốt định vị, cữ chặn, khối đỡ, kẹp gá và các phụ kiện góc để tạo thành cấu hình gá phù hợp.

So với hệ D16 có bước lỗ nhỏ hơn, D28 thường được lựa chọn khi cần sử dụng hệ phụ kiện có kích thước và khả năng chịu lực phù hợp với các kết cấu lớn hơn. Tuy nhiên, lựa chọn D28 hay D16 cần dựa trên kích thước phôi, trọng lượng và phương án gá thực tế.

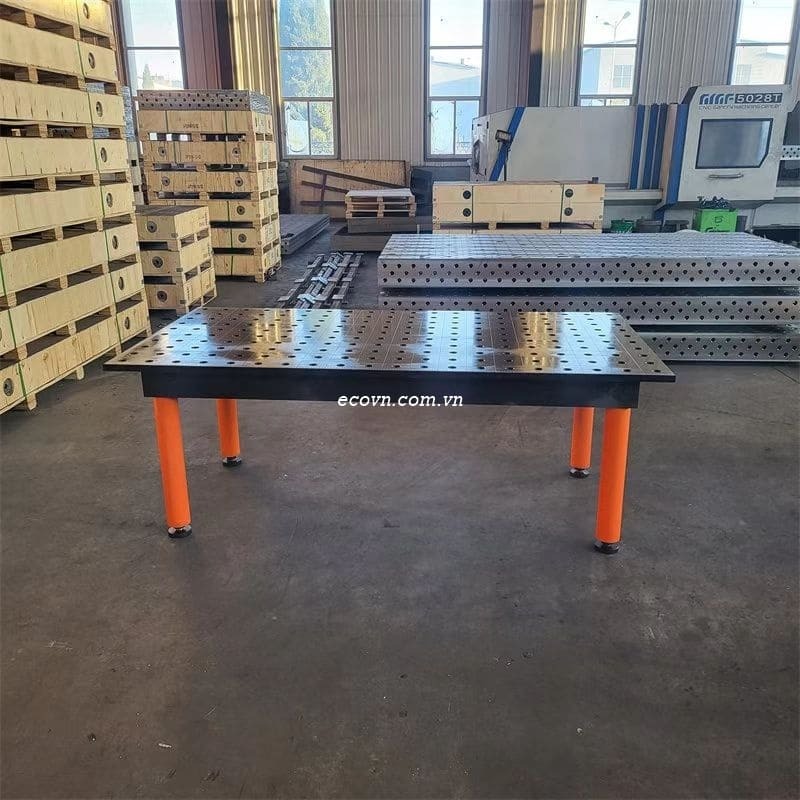

Kích thước 1500×2000mm phù hợp cho chi tiết lớn

Diện tích mặt bàn 1500×2000mm cung cấp không gian rộng để bố trí các chi tiết và cụm kết cấu.

Bàn có thể sử dụng cho:

• Gá hàn khung thép và khung hộp.

• Chế tạo bệ máy, giá đỡ và kết cấu cơ khí.

• Gá các cụm chi tiết kích thước lớn.

• Lắp ráp khung và cụm kết cấu.

• Chế tạo jig và đồ gá hàn.

• Căn chỉnh chi tiết trước khi hàn.

• Gá các sản phẩm cơ khí theo bản vẽ.

Với diện tích làm việc lớn, người dùng có thể bố trí nhiều điểm định vị trên cùng một mặt bàn, hạn chế phải thay đổi vị trí gá quá nhiều trong quá trình lắp ráp.

Ưu điểm của bàn gá hàn gang 2D D28

Mặt bàn ổn định cho quá trình gá

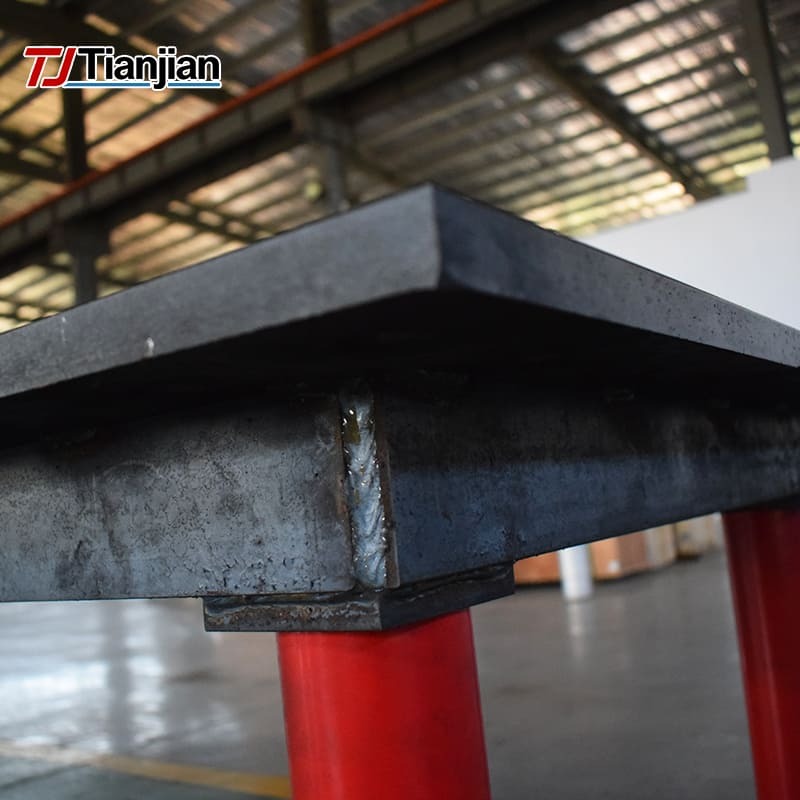

Gang đúc được sử dụng làm vật liệu cho mặt bàn, tạo kết cấu chắc chắn phục vụ các công việc gá và lắp ráp cơ khí.

Hệ lỗ D28 dễ kết hợp phụ kiện

Các phụ kiện D28 có thể được bố trí trực tiếp trên hệ thống lỗ để tạo điểm chuẩn, điểm tựa và vị trí kẹp cho phôi.

Diện tích làm việc lớn

Kích thước 1500×2000mm phù hợp khi cần gá các cụm chi tiết có kích thước lớn hoặc bố trí nhiều chi tiết trên cùng bàn.

Hỗ trợ thay đổi cấu hình gá

Khi thay đổi sản phẩm, người dùng có thể tháo và bố trí lại phụ kiện D28 thay vì phải chế tạo một bộ đồ gá cố định hoàn toàn mới.

Kết hợp bàn D28 với phụ kiện gá hàn

Một hệ thống gá hàn có thể kết hợp nhiều nhóm phụ kiện:

• Chốt định vị D28: xác định vị trí của phôi.

• Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động.

• Khối đỡ: kê và nâng đỡ chi tiết.

• Kẹp định vị: giữ phôi trong quá trình gá và hàn.

• Khối V: hỗ trợ gá các chi tiết dạng tròn, ống.

• Phụ kiện góc: tạo điểm tựa cho các kết cấu vuông góc hoặc nghiêng.

Cách kết hợp này giúp bàn gá hàn D28 có thể phục vụ nhiều loại sản phẩm khác nhau trong cùng một xưởng.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Ứng dụng trong gia công cơ khí

Bàn gá hàn gang 2D D28 1500×2000mm phù hợp với các xưởng chế tạo khung máy, kết cấu thép, bệ đỡ, giá đỡ, đồ gá, jig hàn và các cụm cơ khí.

Đặc biệt, khi sản phẩm yêu cầu nhiều lần gá, căn chỉnh và kiểm tra trước khi hàn hoàn thiện, bàn gá giúp người thợ xây dựng hệ thống điểm chuẩn rõ ràng hơn.

Tuy nhiên, độ chính xác của sản phẩm sau khi gá không chỉ phụ thuộc vào bàn mà còn liên quan đến độ phẳng, độ chính xác của hệ lỗ, phụ kiện, phương án định vị, lực kẹp và quy trình kiểm tra.

ECO Kinh Bắc cung cấp bàn gá hàn D28

ECO Kinh Bắc cung cấp bàn gá hàn 2D/3D, bàn hàn gang, bàn hàn thép và phụ kiện D16/D28 cho các xưởng cơ khí và đơn vị chế tạo jig, đồ gá, kết cấu.

Với bàn gá hàn gang 2D D28 1500×2000mm, ECO Kinh Bắc hỗ trợ tư vấn cấu hình bàn, hệ lỗ và phụ kiện phù hợp với kích thước cũng như phương án gá thực tế.
