Bàn Gá Hàn Thép 2D D28 1000×1500mm Chuyên Dụng Cho Cơ Khí

Giá bán: 1₫

Tình trạng: Còn hàng

Mã sản phẩm: EC-BGHT22810150

Thương hiệu: TJ

Loại: BÀN GÁ HÀN

Đăng ký nhận báo giá

CÔNG TY CỔ PHẦN ĐẦU TƯ KỸ THUẬT CÔNG NGHỆ ECO KINH BẮC

Website: ecokinhbac.com - ecovn.com.vn

Trụ sở chính : Tổ dân phố Thành Dền, Phường Đào Viên, TP Bắc Ninh
Hotline: 0985.680.825
Chi nhánh Hà Nội: Tầng 1 Tòa B Hateco Hoàng Mai , Phường Yên Sở, TP Hà Nội
Hotline: 0979.484.032
Chi nhánh Thái Nguyên: Tổ 53, phường Phan Đình Phùng, Tỉnh Thái Nguyên
Hotline: 0898.299.886
Chi nhánh HCM: Chung cư Eco Xuân-Lái Thiêu, đường Quốc Lộ 13, P. Lái Thiêu, TP. HCM
Hotline: 0967.314.578

Thông tin chi tiết
Thông tin khác

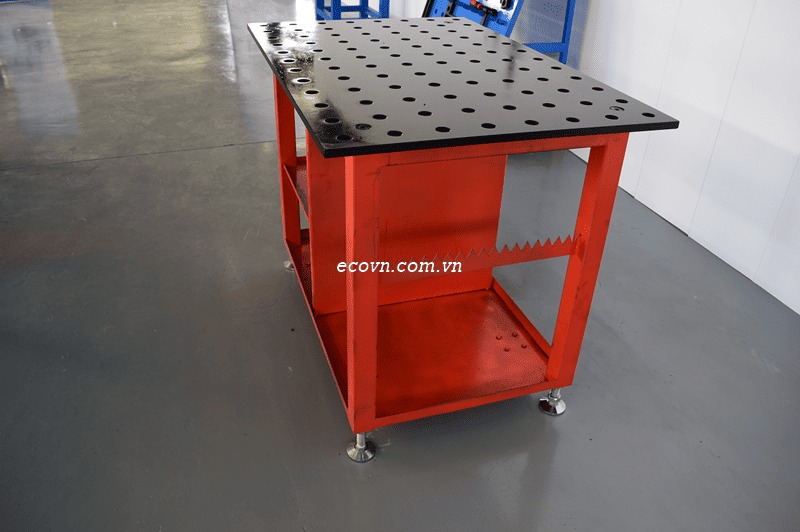

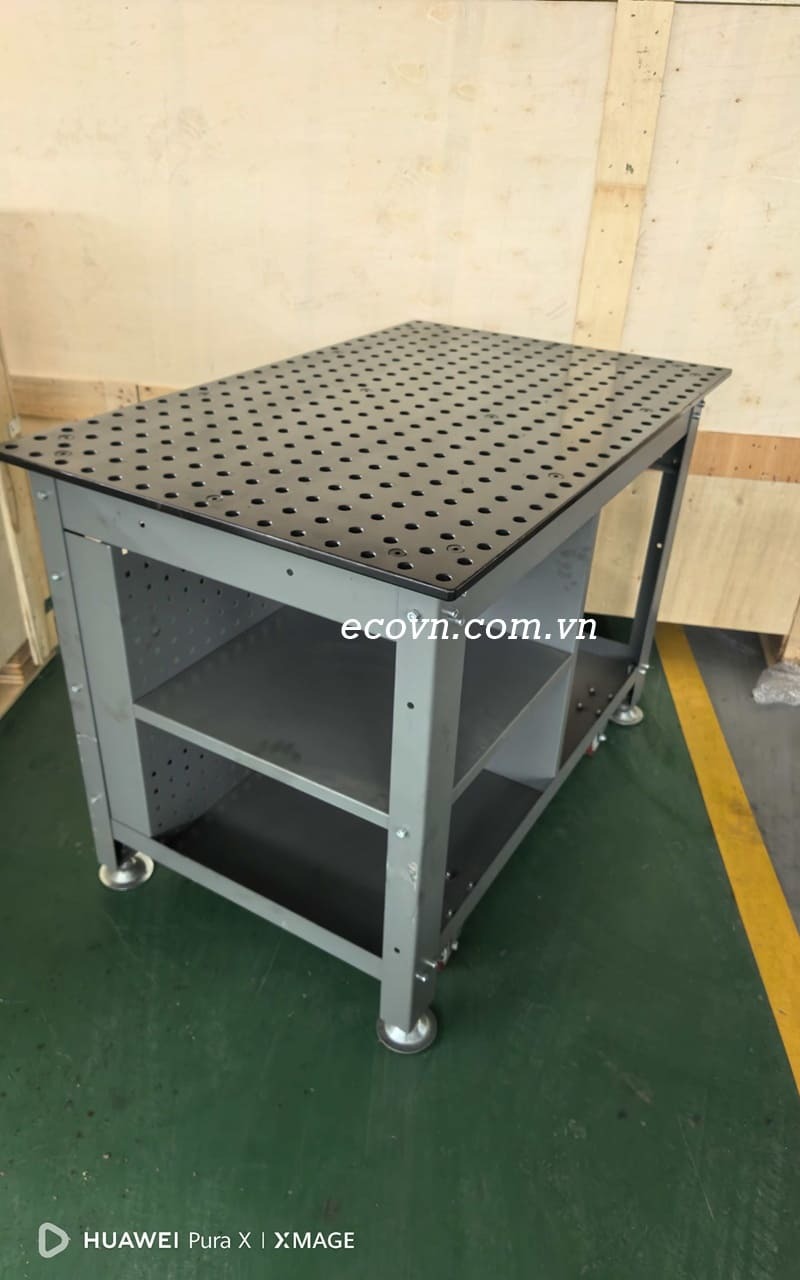

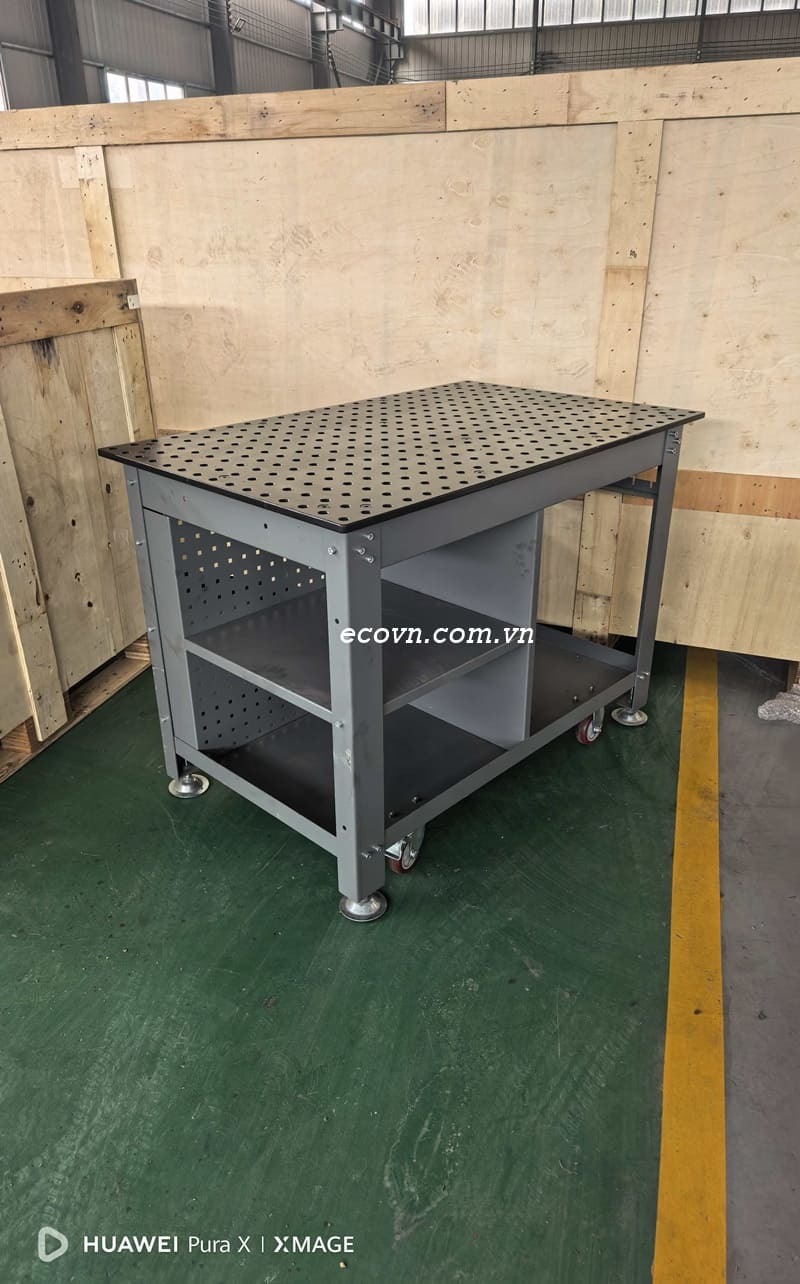

Bàn gá hàn thép 2D D28 1000×1500mm là gì?

Bàn gá hàn thép 2D D28 1000×1500mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.

Với kích thước mặt bàn 1000×1500mm, sản phẩm tạo không gian làm việc phù hợp cho nhiều loại khung, cụm chi tiết và kết cấu cơ khí có kích thước vừa. Hệ thống lỗ D28 – đường kính 28mm cho phép kết hợp với các phụ kiện bàn gá hàn D28 để tạo thành nhiều cấu hình gá khác nhau.

Bàn 2D tập trung vào mặt bàn làm việc, phù hợp với các phương án gá cần bố trí phụ kiện trực tiếp trên bề mặt và thay đổi vị trí theo từng sản phẩm.

Thông số kỹ thuật

Thông số	Chi tiết
Tên sản phẩm	Bàn gá hàn thép 2D
Kích thước mặt bàn	1000 × 1500 mm
Vật liệu	Thép
Hệ lỗ	D28 – Ø28 mm
Khoảng cách lỗ	Theo cấu hình bàn
Kiểu bàn	Bàn gá hàn 2D
Chức năng	Gá, định vị, căn chỉnh và cố định phôi
Phụ kiện tương thích	Phụ kiện bàn gá hàn D28
Ứng dụng	Cơ khí, hàn kết cấu, lắp ráp, chế tạo đồ gá

Thông số thực tế như chiều dày mặt bàn, khoảng cách lỗ, xử lý bề mặt, cấu hình chân và tải trọng cần được xác nhận theo từng phiên bản sản phẩm.

Hệ lỗ D28 hỗ trợ gá đặt linh hoạt

Bàn sử dụng hệ lỗ D28, phù hợp với các loại chốt, cữ, khối đỡ và kẹp thuộc hệ phụ kiện D28.

Tùy theo hình dạng sản phẩm, người dùng có thể bố trí chốt định vị để xác định vị trí, cữ chặn để tạo điểm chuẩn, khối đỡ để kê phôi và kẹp để cố định chi tiết.

Cấu hình này giúp người thợ có thể thay đổi vị trí các phụ kiện khi chuyển sang sản phẩm khác mà không cần chế tạo lại toàn bộ đồ gá.

Xem thêm các sản phẩm:

Tham khảo: Bàn gá hàn 2D
Tham khảo: Bàn gá hàn 3D
Tham khảo: Phụ kiện bàn gá hàn

Kích thước 1000×1500mm phù hợp cho nhiều loại chi tiết

Diện tích làm việc 1,5 m² giúp bàn có thể đáp ứng nhiều công việc gá hàn trong xưởng cơ khí.

Bàn có thể được sử dụng để:

Gá hàn khung hộp và khung máy.
Chế tạo giá đỡ, bệ đỡ và kết cấu thép.
Gá các cụm chi tiết trước khi hàn.
Chế tạo jig và đồ gá cơ khí.
Định vị bản mã, thanh thép và chi tiết dạng hộp.
Lắp ráp cụm kết cấu kim loại.
Căn chỉnh chi tiết trước khi hàn.

Kích thước 1000×1500mm cũng thuận tiện cho những xưởng cần một bàn gá có diện tích làm việc tương đối rộng nhưng vẫn phù hợp với mặt bằng sản xuất.

Bàn gá hàn 2D D28 mang lại lợi ích gì?

Tạo mặt chuẩn cho phôi

Mặt bàn cung cấp nền tảng để bố trí các điểm tựa và điểm định vị, giúp người thợ dễ dàng thiết lập vị trí chuẩn cho chi tiết.

Dễ thay đổi cấu hình gá

Các phụ kiện D28 có thể được tháo lắp và bố trí lại theo hình dạng từng sản phẩm. Đây là ưu điểm quan trọng khi xưởng thường xuyên thay đổi mẫu gia công.

Hỗ trợ căn chỉnh trước khi hàn

Sau khi đặt phôi lên bàn, người vận hành có thể sử dụng cữ, chốt và kẹp để điều chỉnh vị trí trước khi hàn đính và hàn hoàn thiện.

Phù hợp nhiều ứng dụng cơ khí

Từ khung hộp, giá đỡ đến các cụm kết cấu, bàn có thể được cấu hình theo nhiều phương án khác nhau nhờ hệ thống phụ kiện D28.

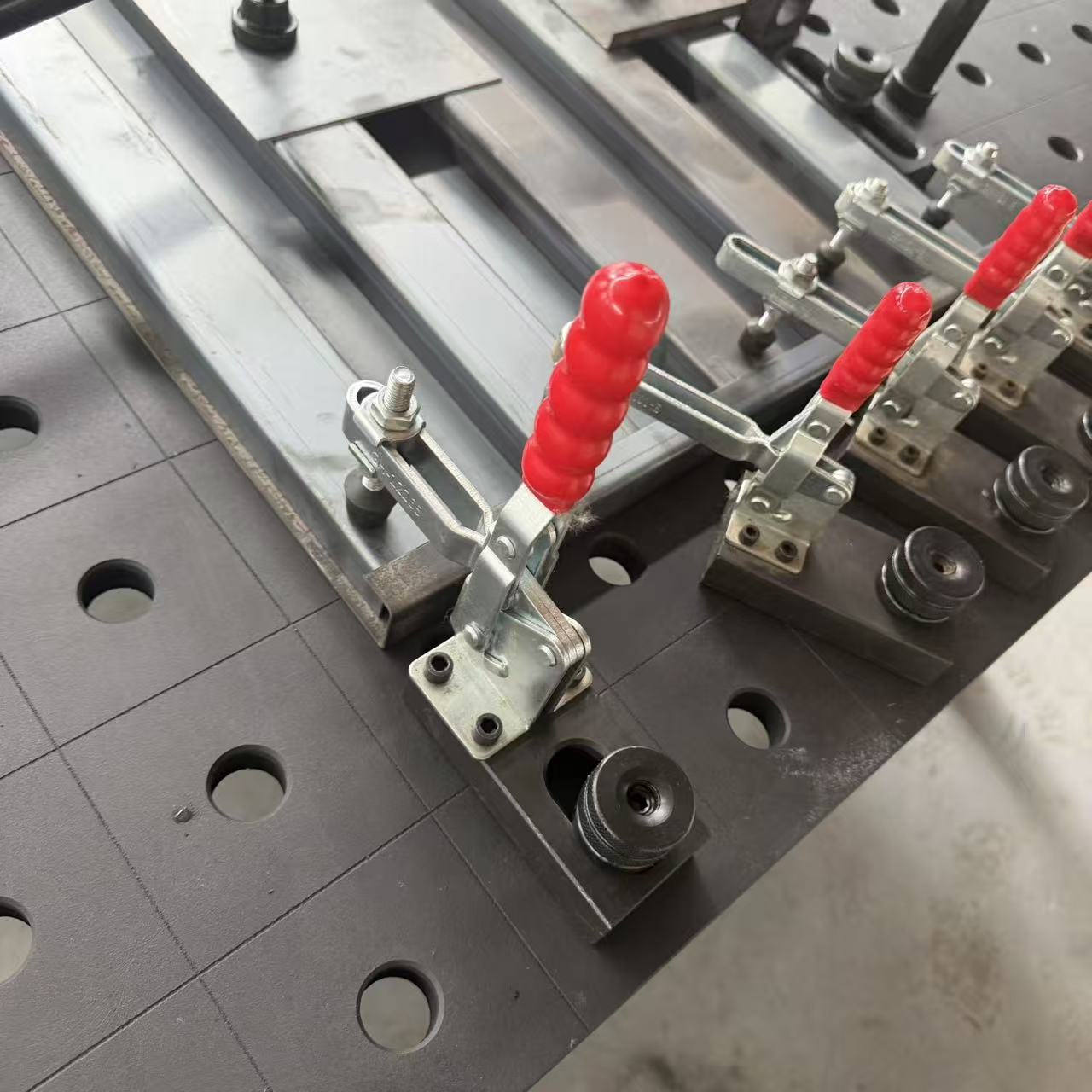

Kết hợp bàn D28 với phụ kiện gá hàn

Để khai thác hiệu quả bàn gá hàn thép 2D D28, có thể kết hợp các nhóm phụ kiện như:

Chốt định vị D28: xác định vị trí phôi.
Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động.
Khối đỡ: tạo điểm tựa cho chi tiết.
Kẹp định vị: giữ phôi trong quá trình gá và hàn.
Khối V: hỗ trợ gá ống và chi tiết dạng tròn.
Phụ kiện góc: hỗ trợ các kết cấu có góc vuông hoặc hình dạng đặc biệt.
Thước định vị: hỗ trợ bố trí khoảng cách và vị trí gá.

Một cấu hình gá cơ bản có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí cữ → đặt khối đỡ → đặt phôi → căn chỉnh → chốt định vị → kẹp cố định → kiểm tra → hàn.

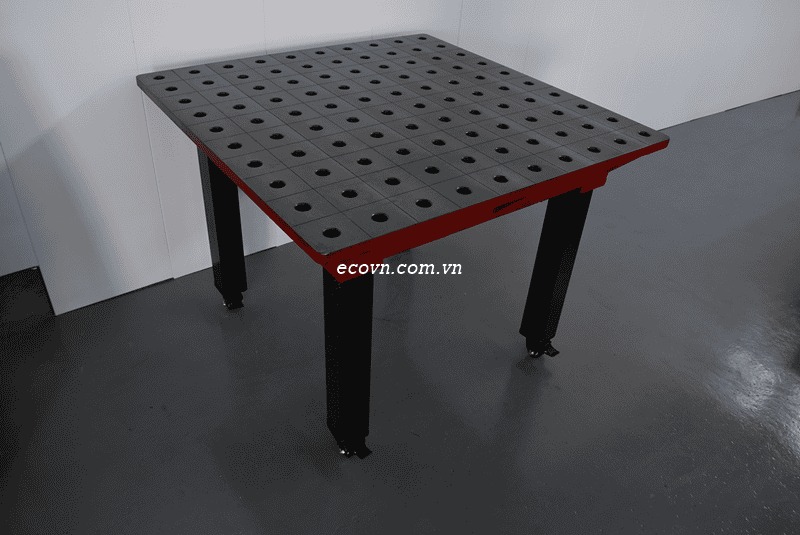

Bàn Gá Hàn 2D 1000×1000mm

Bàn Gá Hàn 2D 1200×2400mm

Bàn Gá Hàn 2D 1200×1200mm

Bàn gá hàn 2D D28 phù hợp với xưởng cơ khí nào?

Bàn phù hợp với các xưởng chuyên gia công kết cấu thép, chế tạo khung máy, sản xuất giá đỡ, jig hàn và các sản phẩm cơ khí theo yêu cầu.

Đặc biệt, với những đơn vị cần thay đổi đồ gá thường xuyên, hệ thống bàn và phụ kiện D28 giúp tăng khả năng tái sử dụng phụ kiện và linh hoạt trong bố trí.

Khi lựa chọn bàn, nên xem xét đồng thời kích thước phôi, trọng lượng chi tiết, hệ phụ kiện đang sử dụng và không gian bố trí trong xưởng để lựa chọn cấu hình phù hợp.
