Bàn Gá Hàn Thép 2D D16 1000×1500mm Chuyên Dụng Cho Cơ Khí

Bàn gá hàn thép 2D D16 1000×1500mm là gì?

Bàn gá hàn thép 2D D16 1000×1500mm là thiết bị chuyên dụng hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.

Bàn có kích thước mặt làm việc 1000×1500mm, phù hợp với các chi tiết và cụm kết cấu có kích thước vừa. Hệ lỗ D16 – Ø16mm cho phép sử dụng cùng các phụ kiện gá hàn D16 để tạo điểm chuẩn, điểm tựa và vị trí kẹp theo từng sản phẩm.

Thiết kế 2D tập trung vào mặt bàn làm việc, phù hợp với những phương án gá đặt chủ yếu thực hiện trên một mặt phẳng.

Thông số kỹ thuật

Các thông số khác như chiều dày mặt bàn, xử lý bề mặt, cấu hình chân bàn và độ phẳng cần xác nhận theo từng cấu hình sản phẩm thực tế.

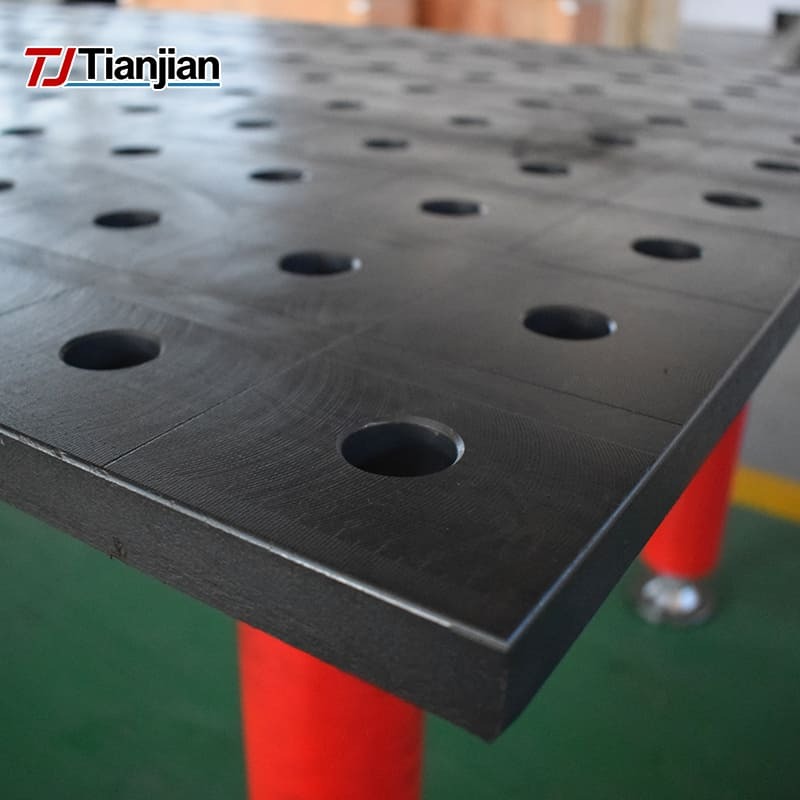

Hệ lỗ D16 hỗ trợ định vị linh hoạt

Bàn sử dụng hệ lỗ D16 – đường kính 16mm, phù hợp với các phụ kiện gá hàn D16 như chốt định vị, cữ chặn, khối đỡ và kẹp gá.

Người sử dụng có thể bố trí phụ kiện tại các vị trí khác nhau trên mặt bàn để tạo cấu hình gá theo kích thước và hình dạng của phôi.

Một phương án gá cơ bản có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra → hàn.

Khi thay đổi sản phẩm, các phụ kiện có thể tháo ra và bố trí lại, giúp bàn có khả năng phục vụ nhiều loại chi tiết khác nhau.

Bàn Gá Hàn 2D 1000×1000mm

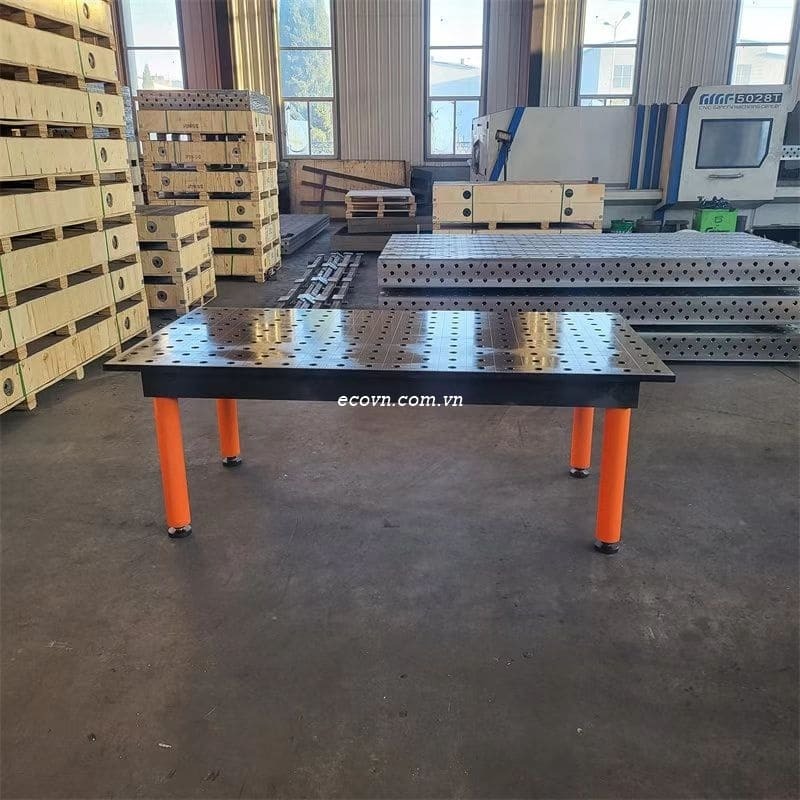

Bàn Gá Hàn 2D 1200×2400mm

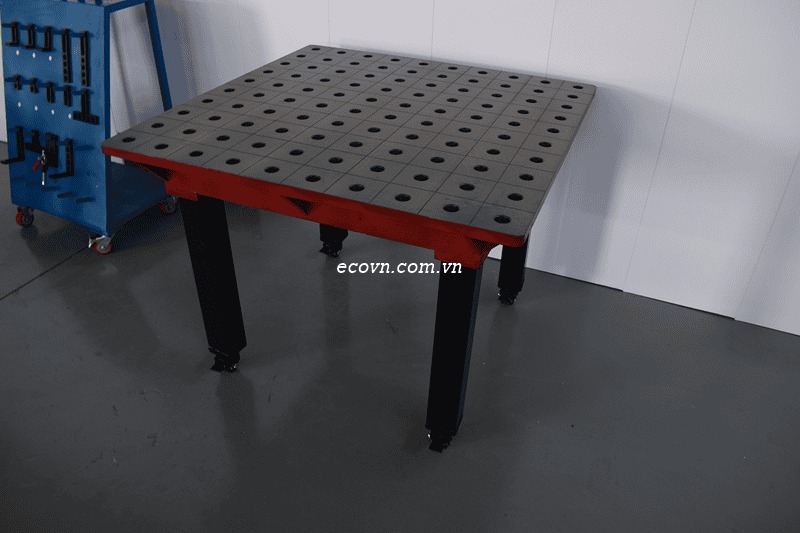

Bàn Gá Hàn 2D 1200×1200mm

Kích thước 1000×1500mm phù hợp với nhiều chi tiết cơ khí

Diện tích làm việc 1000×1500mm tạo không gian phù hợp cho các chi tiết có kích thước vừa, đồng thời vẫn thuận tiện cho thao tác của người thợ trong xưởng.

Bàn có thể được sử dụng để:

• Gá hàn khung hộp và khung máy.

• Gia công giá đỡ, bệ đỡ và tay đỡ.

• Gá các cụm chi tiết trước khi hàn.

• Chế tạo jig và đồ gá cơ khí.

• Định vị bản mã và các chi tiết dạng tấm.

• Gá các kết cấu kim loại theo bản vẽ.

• Lắp ráp và căn chỉnh cụm chi tiết.

Việc lựa chọn kích thước bàn nên dựa trên kích thước phôi lớn nhất, số lượng điểm gá cần bố trí và không gian thao tác thực tế.

Bàn 2D khác gì bàn gá hàn 3D?

Điểm khác biệt chính nằm ở cấu trúc và phạm vi bố trí phụ kiện.

Bàn gá hàn 2D chủ yếu sử dụng mặt bàn làm việc để định vị và cố định phôi. Cấu hình này phù hợp với nhiều công việc gá hàn thông thường và có cách bố trí tương đối đơn giản.

Trong khi đó, bàn gá hàn 3D có thêm các mặt đứng được bố trí hệ lỗ, cho phép tạo thêm điểm chuẩn, điểm tựa và vị trí kẹp theo nhiều hướng.

Với các sản phẩm chủ yếu gá trên mặt phẳng, bàn 2D D16 1000×1500mm là một lựa chọn phù hợp để xây dựng hệ thống gá đơn giản và linh hoạt.

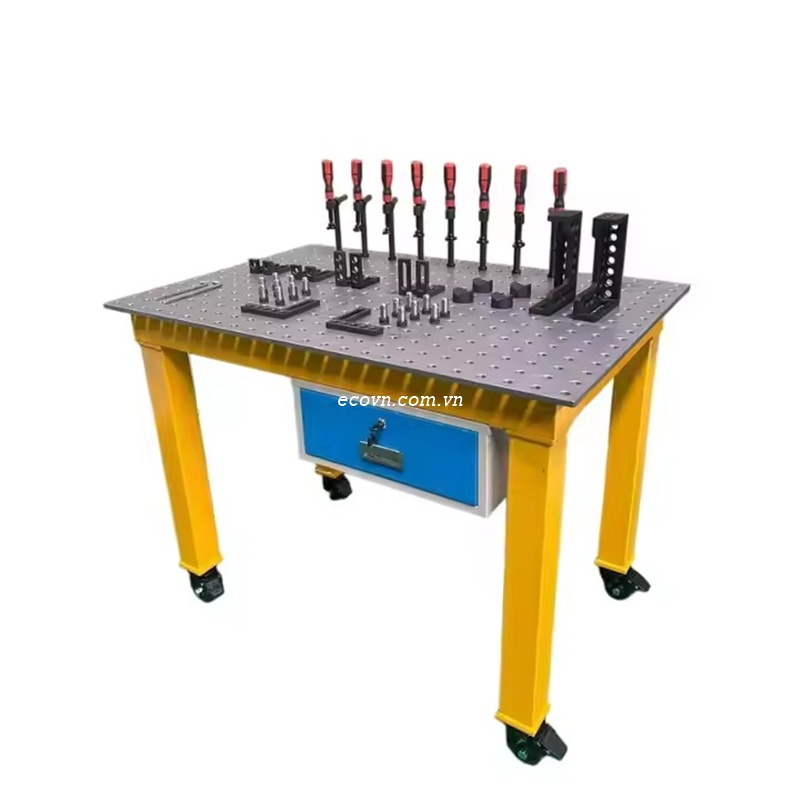

Kết hợp với phụ kiện bàn gá hàn D16

Để khai thác hiệu quả bàn gá hàn thép 2D, người dùng có thể kết hợp nhiều loại phụ kiện D16:

• Chốt định vị: xác định vị trí của phôi.

• Cữ chặn: tạo điểm chuẩn và giới hạn dịch chuyển.

• Khối đỡ: nâng đỡ các vị trí cần thiết.

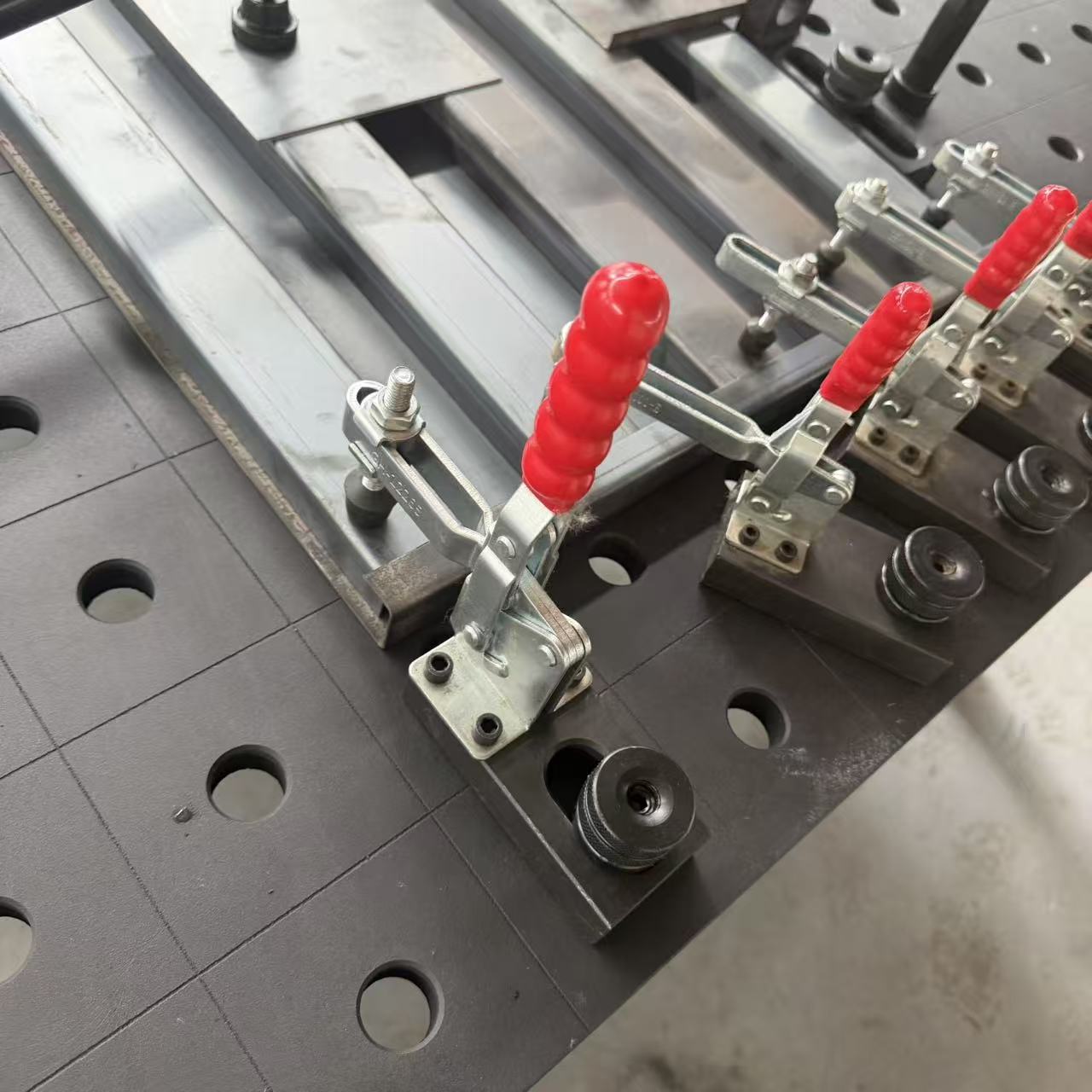

• Kẹp gá: cố định phôi trong quá trình căn chỉnh và hàn.

• Khối V: hỗ trợ gá các chi tiết dạng tròn hoặc ống.

• Phụ kiện góc: tạo điểm tựa cho kết cấu có góc vuông hoặc hình dạng đặc biệt.

Sự kết hợp giữa bàn và phụ kiện giúp người dùng dễ dàng thay đổi phương án gá khi chuyển sang sản phẩm mới.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Ứng dụng trong xưởng cơ khí

Bàn gá hàn thép 2D D16 1000×1500mm phù hợp với các xưởng gia công cơ khí cần một mặt bàn gá có diện tích vừa phải, dễ bố trí phụ kiện và phục vụ nhiều loại sản phẩm.

Đối với các công việc yêu cầu kiểm soát kích thước và vị trí tương quan, người vận hành nên xây dựng chuẩn gá rõ ràng, lựa chọn điểm định vị hợp lý và kiểm tra phôi trước khi hàn chính thức.

Cần lưu ý rằng hệ lỗ D16 không tự động quyết định độ chính xác của toàn bộ quá trình. Kết quả gá còn phụ thuộc vào độ chính xác của bàn, phụ kiện, cách bố trí chuẩn, phương pháp kẹp và quy trình kiểm tra.

ECO Kinh Bắc cung cấp bàn gá hàn D16

ECO Kinh Bắc cung cấp bàn gá hàn 2D/3D, bàn hàn D16/D28 và phụ kiện gá hàn phục vụ các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Với bàn thép 2D D16 kích thước 1000×1500mm, khách hàng có thể lựa chọn cấu hình phù hợp với kích thước phôi, phương án gá và nhu cầu sử dụng thực tế.

ECO Kinh Bắc hỗ trợ tư vấn lựa chọn bàn, phụ kiện và phương án bố trí gá phù hợp.
