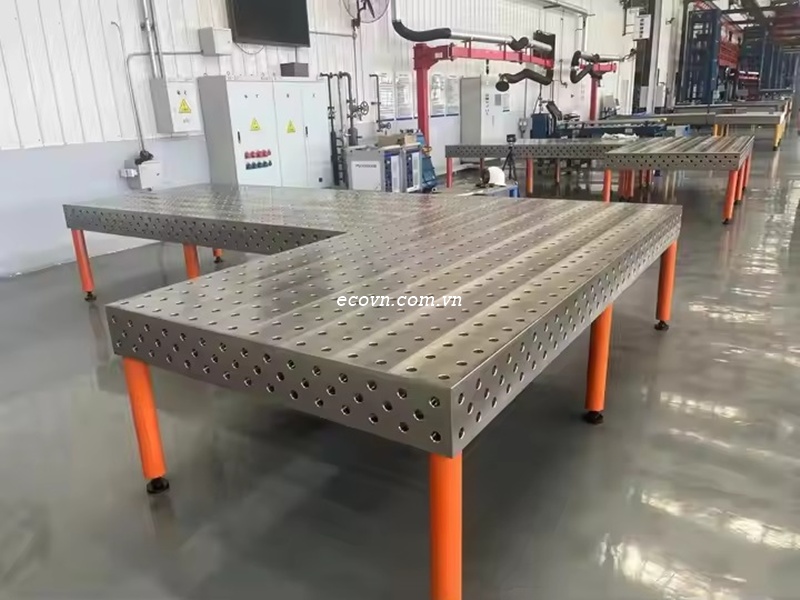

Bàn gá hàn gang 3D D16 1200×1000×100mm là gì?

Bàn gá hàn gang 3D D16 1200×1000×100mm là bàn chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định phôi trong quá trình hàn, lắp ráp và chế tạo cơ khí.

Bàn có kích thước tổng thể dài 1200mm × rộng 1000mm × cao 100mm, với mặt bàn dày 12mm. Hệ thống lỗ D16 có đường kính Ø16mm, bố trí theo khoảng cách 50×50mm, cho phép kết hợp với nhiều loại phụ kiện gá hàn D16.

Kích thước 1200×1000mm tạo không gian làm việc rộng hơn so với các bàn 1000×800mm, phù hợp với khung hộp, giá đỡ, bệ máy, jig và nhiều cụm chi tiết cơ khí có kích thước vừa.

Thông số kỹ thuật chính

Thông số	Chi tiết
Tên sản phẩm	Bàn gá hàn gang 3D D16
Kích thước tổng thể	1200 × 1000 × 100mm
Chiều dài	1200mm
Chiều rộng	1000mm
Chiều cao	100mm
Độ dày mặt bàn	12mm
Đường kính lỗ	Ø16mm
Khoảng cách lỗ	50 × 50mm
Hệ phụ kiện	D16
Vật liệu	Gang

Thông số thực tế có thể được xác nhận theo cấu hình và yêu cầu kỹ thuật của từng sản phẩm.

Bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn thép kích thước 1200x1200 lỗ D28

Bàn Gá Hàn Thép 3D D16 1200×1000×100mm

Ưu điểm của bàn gá hàn gang D16 1200×1000mm

Không gian gá rộng hơn

Mặt bàn 1200×1000mm cung cấp diện tích làm việc phù hợp khi cần gá các chi tiết lớn hơn hoặc bố trí nhiều phụ kiện trên cùng một mặt bàn.

Người thợ có thể sử dụng nhiều điểm định vị, điểm đỡ và kẹp để xây dựng phương án gá theo hình dạng thực tế của phôi.

Khoảng cách lỗ 50×50mm

Hệ lỗ Ø16mm với khoảng cách 50×50mm giúp tạo nhiều vị trí lựa chọn khi bố trí phụ kiện.

Điều này đặc biệt hữu ích khi cần điều chỉnh vị trí chốt, cữ chặn hoặc kẹp theo từng kích thước sản phẩm.

Mặt bàn dày 12mm

Mặt bàn có độ dày 12mm, phù hợp với cấu hình bàn D16 dùng cho các công việc gá hàn và lắp ráp cơ khí.

Các lỗ được bố trí trên mặt bàn giúp phụ kiện có thể tháo lắp và thay đổi vị trí khi chuyển sang sản phẩm khác.

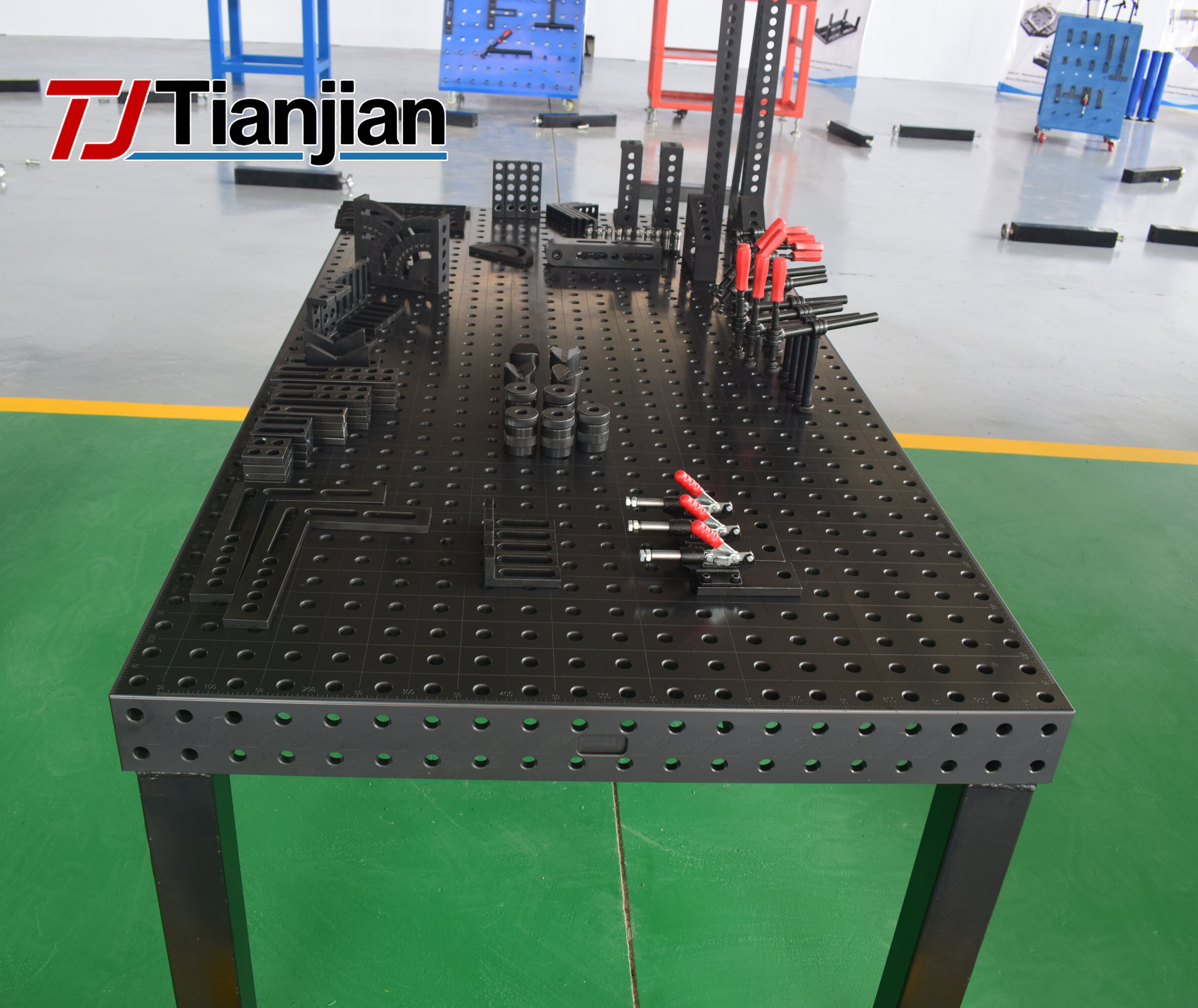

Kết hợp bàn gá hàn D16 với phụ kiện như thế nào?

Bàn gá hàn 3D phát huy hiệu quả khi được kết hợp với hệ thống phụ kiện phù hợp:

Bàn D16 → khối đỡ → chốt định vị → cữ chặn → kẹp gá → phôi

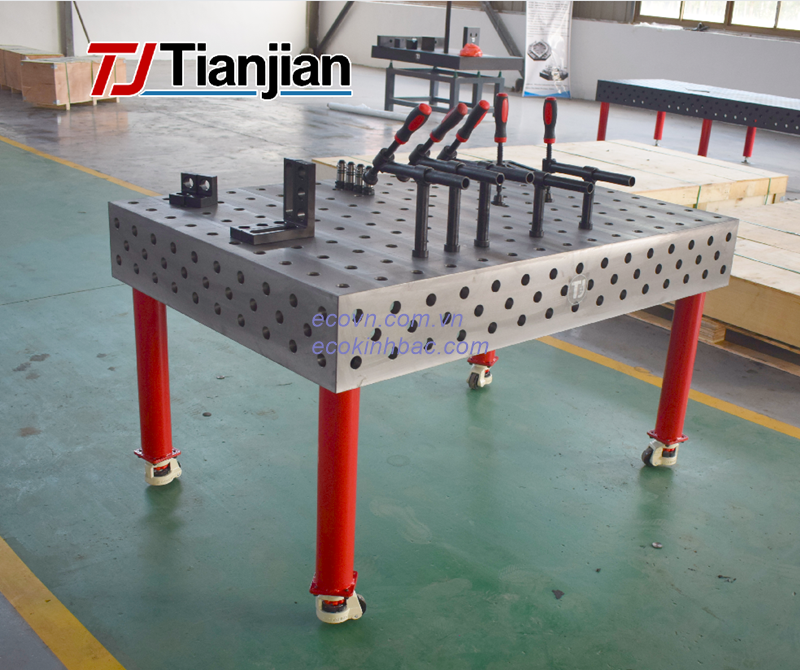

Chốt định vị D16

Chốt định vị dùng để xác định vị trí của phôi hoặc phụ kiện trên bàn. Với hệ lỗ 50×50mm, người dùng có thể lựa chọn nhiều vị trí để thiết lập điểm chuẩn.

Cữ chặn và thước định vị

Cữ chặn tạo điểm giới hạn cho phôi. Thước định vị hỗ trợ xác định khoảng cách giữa các chi tiết, đặc biệt hữu ích khi gá khung hoặc sản phẩm cần kích thước lặp lại.

Khối đỡ và L/U Block

Các loại block giúp kê, nâng và tạo điểm tựa cho phôi. Với khung hộp hoặc kết cấu có nhiều vị trí cần nâng đỡ, có thể bố trí nhiều block trên mặt bàn.

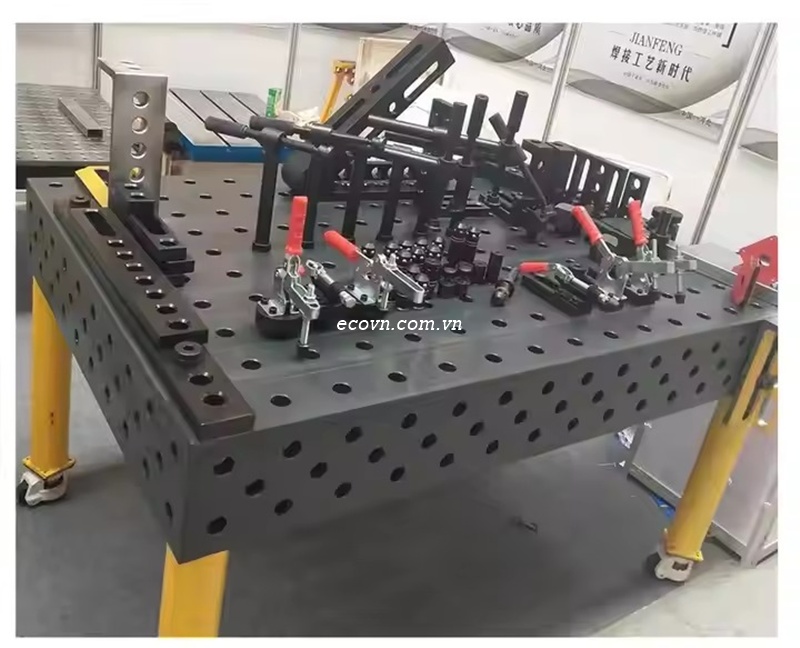

Kẹp gá

Kẹp gá được sử dụng sau khi phôi đã được định vị, tạo lực giữ để hạn chế dịch chuyển trong quá trình căn chỉnh và hàn.

Khối V

Khi gá ống, trục hoặc thanh tròn, khối V giúp tạo mặt tựa phù hợp và hạn chế chi tiết bị lăn hoặc thay đổi vị trí.

Thước vuông và phụ kiện góc

Thước vuông, khối góc và thanh góc đỡ có thể kết hợp để tạo mặt chuẩn và hỗ trợ gá các chi tiết cần kiểm soát góc 90°.

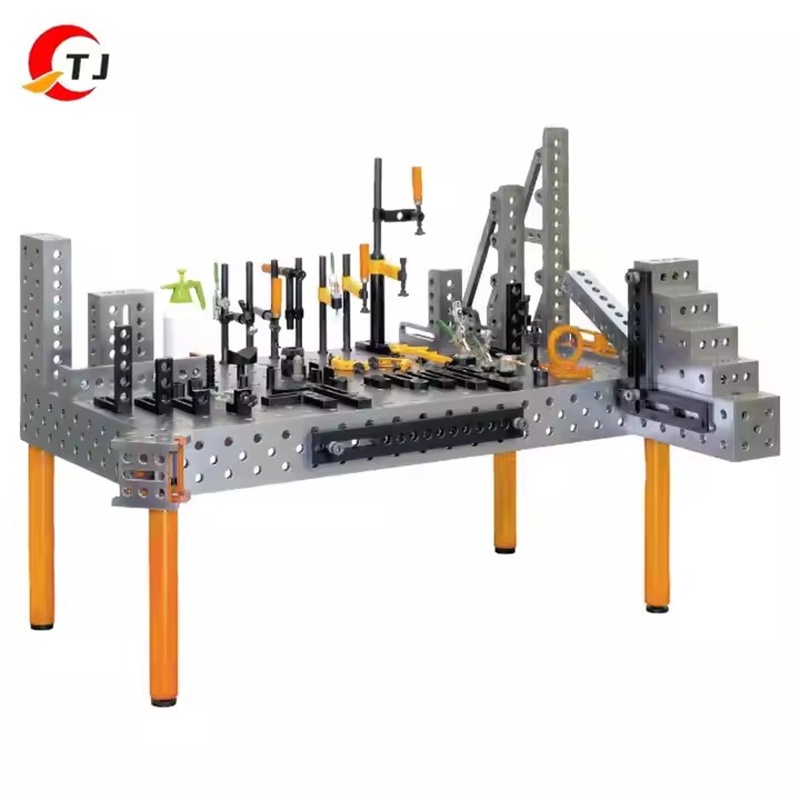

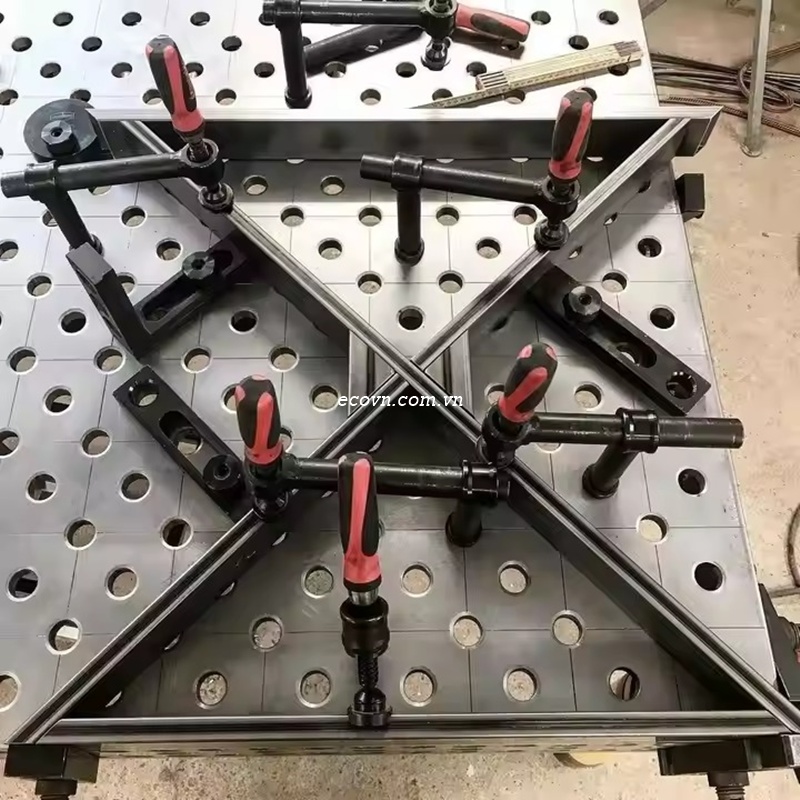

Ví dụ gá khung hộp trên bàn 1200×1000mm

Khi gá một khung hộp, người thợ có thể bắt đầu bằng việc xác định vị trí chuẩn trên mặt bàn.

Cữ chặn được bố trí để tạo điểm giới hạn. Sau đó, chốt định vị xác định vị trí của các chi tiết. Khối đỡ được đặt tại những vị trí cần nâng và kê phôi.

Sau khi khung được đặt đúng vị trí, kẹp gá được sử dụng để cố định các cạnh. Nếu cần duy trì góc vuông, có thể kết hợp thêm thước vuông hoặc phụ kiện góc.

Nhờ hệ thống lỗ 50×50mm, các phụ kiện có thể được điều chỉnh lại nhanh chóng khi thay đổi kích thước hoặc kiểu dáng sản phẩm.

Ứng dụng của bàn gá hàn gang 3D D16

Bàn 1200×1000mm có thể sử dụng trong nhiều công việc cơ khí:

Gá hàn khung hộp.
Gá khung máy và giá đỡ.
Chế tạo jig và đồ gá.
Lắp ráp cụm chi tiết trước khi hàn.
Gá kết cấu thép.
Gá ống, trục và thanh tròn khi kết hợp khối V.
Căn chỉnh chi tiết trước khi hàn.
Chế tạo các sản phẩm cơ khí có kích thước vừa.
Gá các sản phẩm cần thay đổi cấu hình thường xuyên.

Đối với các xưởng sản xuất nhiều mã hàng, khả năng tháo lắp và bố trí lại phụ kiện giúp bàn gá hàn 3D có thể sử dụng cho nhiều phương án gá khác nhau.

Xem thêm các sản phẩm:

Tham khảo: Bàn gá hàn 2D
Tham khảo: Bàn gá hàn 3D
Tham khảo: Phụ kiện bàn gá hàn

Vì sao nên sử dụng bàn gá hàn 3D D16?

So với việc sử dụng các cữ hoặc bộ gá cố định, bàn 3D cho phép người dùng thay đổi vị trí định vị và kẹp theo từng sản phẩm.

Hệ thống lỗ 50×50mm kết hợp với phụ kiện D16 giúp tạo nhiều điểm lắp đặt trên mặt bàn. Khi chuyển sang sản phẩm mới, người dùng có thể tháo các phụ kiện cũ và thiết lập lại cấu hình gá mà không cần chế tạo lại toàn bộ hệ thống.
