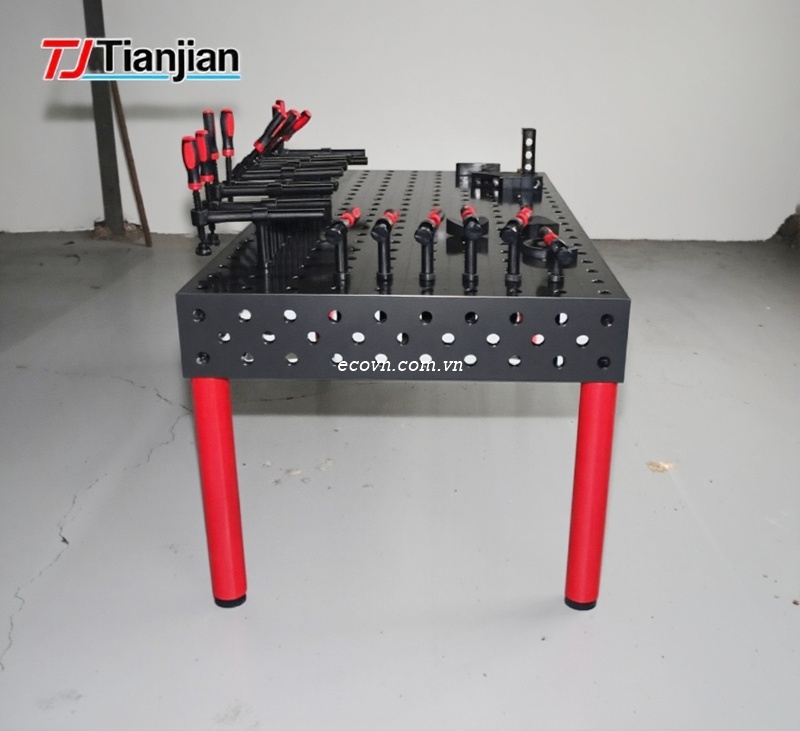

Bàn gá hàn thép 3D D16 2000×1200×100mm là gì?

Bàn gá hàn thép 3D D16 2000×1200×100mm là bàn chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định phôi trong quá trình hàn, lắp ráp và chế tạo cơ khí.

Bàn có kích thước tổng thể dài 2000mm × rộng 1200mm × cao 100mm, mặt bàn dày 12mm và sử dụng hệ lỗ D16 Ø16mm với khoảng cách lỗ 50×50mm.

Kích thước 2000×1200mm tạo diện tích làm việc lớn, phù hợp với các loại khung hộp, khung máy, giá đỡ, bệ máy, kết cấu thép và các cụm chi tiết cơ khí cần nhiều điểm định vị cùng lúc.

Thông số kỹ thuật chính

Thông số có thể được điều chỉnh theo cấu hình và yêu cầu kỹ thuật của từng sản phẩm.

Ưu điểm của bàn gá hàn thép D16 2000×1200mm

Diện tích bàn lớn, phù hợp chi tiết kích thước lớn

Kích thước 2000×1200mm cung cấp không gian làm việc rộng, cho phép bố trí nhiều chi tiết và nhiều điểm gá trên cùng một mặt bàn.

Đây là lựa chọn phù hợp khi cần gá các sản phẩm có kích thước lớn hơn so với bàn 1000×800mm nhưng vẫn muốn sử dụng hệ phụ kiện D16.

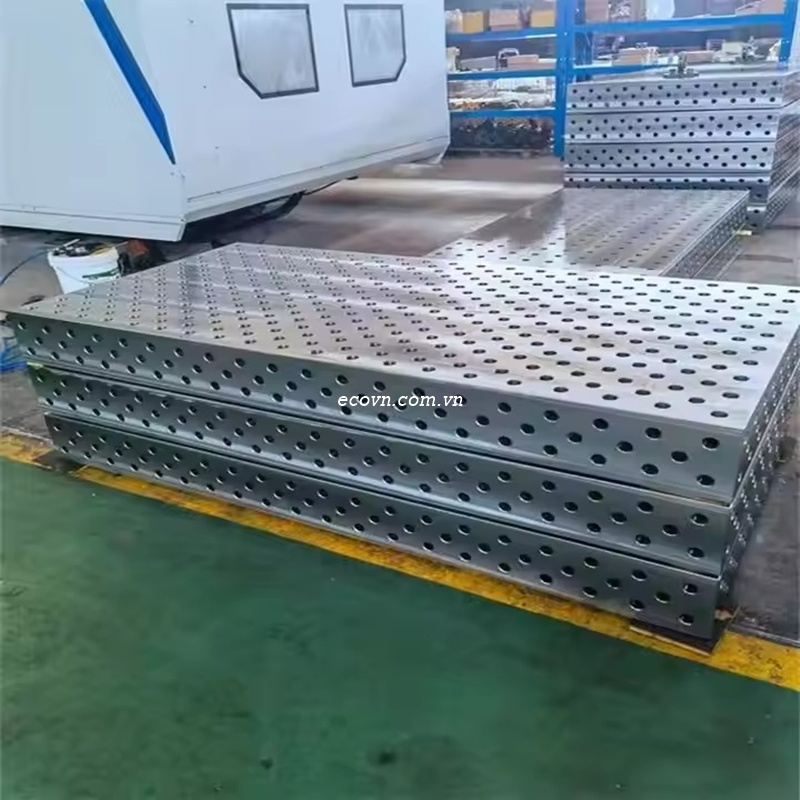

Mặt bàn dày 12mm

Mặt bàn thép có độ dày 12mm, trên bề mặt được bố trí hệ thống lỗ D16 theo khoảng cách 50×50mm.

Hệ lỗ này tạo nhiều vị trí để lắp đặt chốt, cữ chặn, block và kẹp theo từng phương án gá.

Khoảng cách lỗ 50×50mm

Khoảng cách 50×50mm giúp người sử dụng có nhiều lựa chọn khi bố trí điểm định vị trên toàn bộ mặt bàn.

Khi gá những sản phẩm có nhiều kích thước khác nhau, người dùng có thể thay đổi vị trí phụ kiện mà không cần chế tạo lại toàn bộ đồ gá.

Bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn thép kích thước 1200x1200 lỗ D28

Bàn Gá Hàn Thép 3D D16 1200×1000×100mm

Kết hợp bàn gá hàn D16 với phụ kiện như thế nào?

Để phát huy hiệu quả của bàn 3D, có thể kết hợp nhiều nhóm phụ kiện theo cấu hình:

Bàn D16 → khối đỡ → chốt định vị → cữ chặn → kẹp gá → phôi

Chốt định vị

Chốt định vị dùng để xác định vị trí của phôi. Với mặt bàn 2000×1200mm, có thể bố trí nhiều điểm chốt để kiểm soát vị trí của các chi tiết trong cùng một bộ gá.

Cữ chặn và thước định vị

Cữ chặn tạo điểm giới hạn cho phôi, trong khi thước định vị hỗ trợ xác định khoảng cách giữa các chi tiết.

Nhóm phụ kiện này đặc biệt hữu ích khi gá các khung hộp, khung máy hoặc sản phẩm cần duy trì kích thước lặp lại.

Khối đỡ

Block kê và các khối đỡ được sử dụng để nâng phôi, tạo mặt tựa hoặc hỗ trợ những vị trí chịu lực của kết cấu.

Với sản phẩm dài 2000mm, có thể bố trí nhiều điểm đỡ dọc theo chiều dài để hỗ trợ phôi.

Kẹp gá

Kẹp gá được sử dụng sau khi phôi đã được định vị. Kẹp tạo lực giữ, hạn chế phôi thay đổi vị trí trong quá trình hàn.

Khối V

Đối với ống, trục, thanh tròn hoặc chi tiết hình trụ, khối V giúp tạo mặt tựa và hỗ trợ giữ chi tiết ổn định.

Thước vuông và phụ kiện góc

Thước vuông, khối góc và thanh góc đỡ có thể tạo mặt chặn, mặt tựa và hỗ trợ duy trì góc 90° khi gá khung hoặc kết cấu hộp.

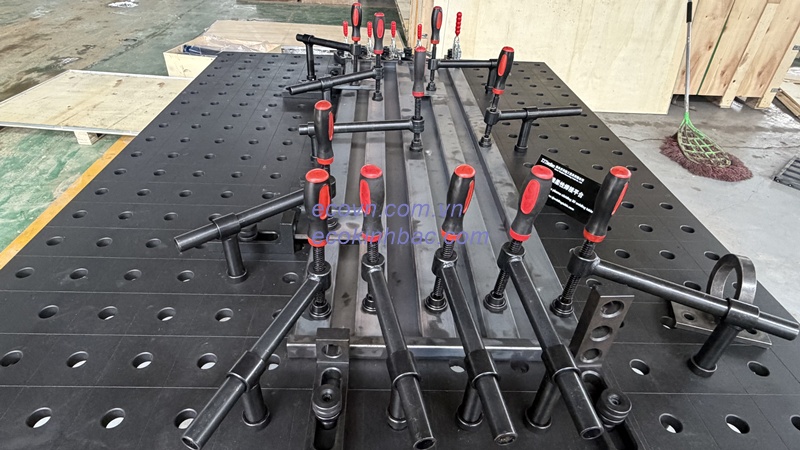

Ví dụ gá khung máy trên bàn 2000×1200mm

Khi gá một khung máy kích thước lớn, người thợ có thể sử dụng cữ chặn để tạo chuẩn theo chiều dài.

Tiếp theo, bố trí các khối đỡ tại những vị trí cần nâng đỡ. Chốt định vị được sử dụng để xác định vị trí của từng chi tiết.

Sau khi kiểm tra kích thước và góc, sử dụng kẹp gá để cố định khung trước khi hàn.

Có thể bố trí thêm thước vuông hoặc thanh góc đỡ tại những vị trí cần kiểm soát góc.

Như vậy:

• Chốt: xác định vị trí.

• Cữ: tạo chuẩn và điểm chặn.

• Khối đỡ: nâng, kê và đỡ phôi.

• Kẹp: cố định phôi.

• Thước vuông: hỗ trợ kiểm soát góc.

• Bàn D16: cung cấp hệ thống điểm lắp phụ kiện.

Sau khi hoàn thành, các phụ kiện có thể tháo ra và sử dụng lại cho sản phẩm khác.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Ứng dụng của bàn gá hàn thép 3D D16 2000×1200mm

Bàn có thể sử dụng trong nhiều công việc:

• Gá hàn khung máy kích thước lớn.

• Gá kết cấu thép và khung hộp.

• Gá bệ máy, chân máy và giá đỡ.

• Chế tạo jig và đồ gá cơ khí.

• Lắp ráp cụm chi tiết trước khi hàn.

• Gá ống, thanh tròn khi kết hợp khối V.

• Căn chỉnh chi tiết trước khi hàn.

• Gá các kết cấu cần nhiều điểm định vị.

• Sản xuất nhiều loại sản phẩm trên cùng một hệ thống bàn.

Đối với xưởng thường xuyên thay đổi sản phẩm, bàn D16 kết hợp phụ kiện tháo lắp giúp tăng tính linh hoạt và giảm sự phụ thuộc vào các bộ gá cố định.

ECO Kinh Bắc cung cấp bàn gá hàn thép D16

ECO Kinh Bắc cung cấp bàn gá hàn 3D D16, bàn hàn, phụ kiện định vị và các thiết bị hỗ trợ gá lắp cơ khí.

Với bàn 2000×1200×100mm, khách hàng có thể kết hợp đồng bộ với:

• Chốt định vị D16.

• Chốt khóa nhanh.

• Cữ chặn và thước định vị.

• Khối L, U block và block kê đỡ.

• Kẹp gá và cầu kẹp.

• Khối V cho chi tiết tròn.

• Thước vuông và phụ kiện góc.

• Thanh góc đỡ L/R.

• Phụ kiện điều chỉnh chiều cao.

ECO Kinh Bắc hỗ trợ tư vấn bàn + phụ kiện + phương án gá dựa trên hình dạng, kích thước và yêu cầu thực tế của từng sản phẩm.
