Bàn gá hàn thép 3D D28 1500×1200×200mm là gì?

Bàn gá hàn thép 3D D28 1500×1200×200mm là bàn chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định các chi tiết, cụm kết cấu trong quá trình hàn và lắp ráp cơ khí.

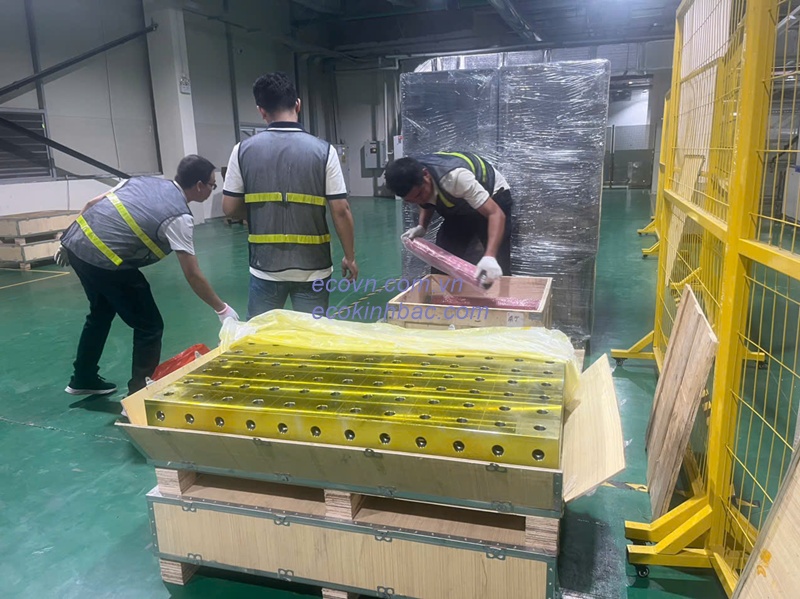

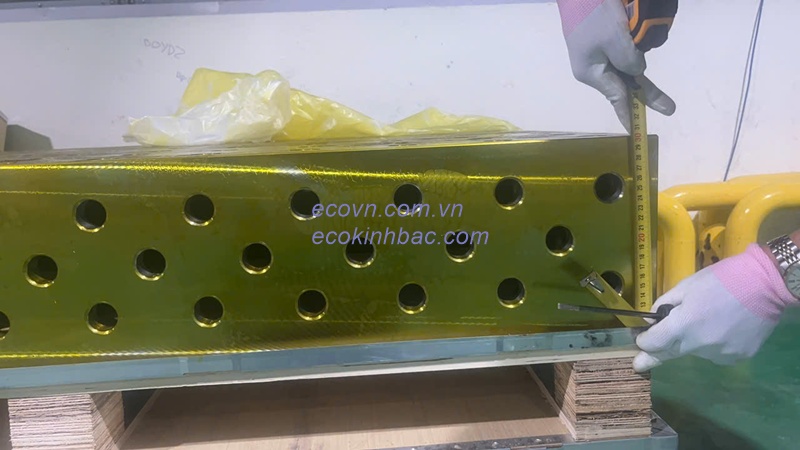

Bàn có kích thước tổng thể dài 1500mm × rộng 1200mm × cao 200mm, sử dụng hệ lỗ D28 với đường kính Ø28mm. Khoảng cách giữa các lỗ là 100×100mm, tạo hệ thống điểm gá đều trên mặt bàn để bố trí phụ kiện.

Mặt bàn có độ dày 25mm, phù hợp với các phương án gá cần không gian làm việc lớn và nhiều điểm định vị, kê đỡ và kẹp giữ phôi.

Thông số kỹ thuật chính

Thông số thực tế có thể được điều chỉnh theo cấu hình và yêu cầu kỹ thuật của từng sản phẩm.

Ưu điểm của bàn gá hàn thép D28 1500×1200mm

Mặt bàn kích thước lớn

Với diện tích làm việc 1500×1200mm, bàn có không gian phù hợp để gá các khung máy, kết cấu thép, bệ máy, giá đỡ và các cụm chi tiết có kích thước lớn.

Người thợ có thể bố trí nhiều điểm đỡ, chốt và kẹp trên cùng một mặt bàn thay vì phải chia nhỏ phương án gá.

Mặt bàn dày 25mm

Độ dày 25mm tạo cấu hình mặt bàn phù hợp với hệ D28 và các phương án gá cơ khí cần sử dụng nhiều phụ kiện.

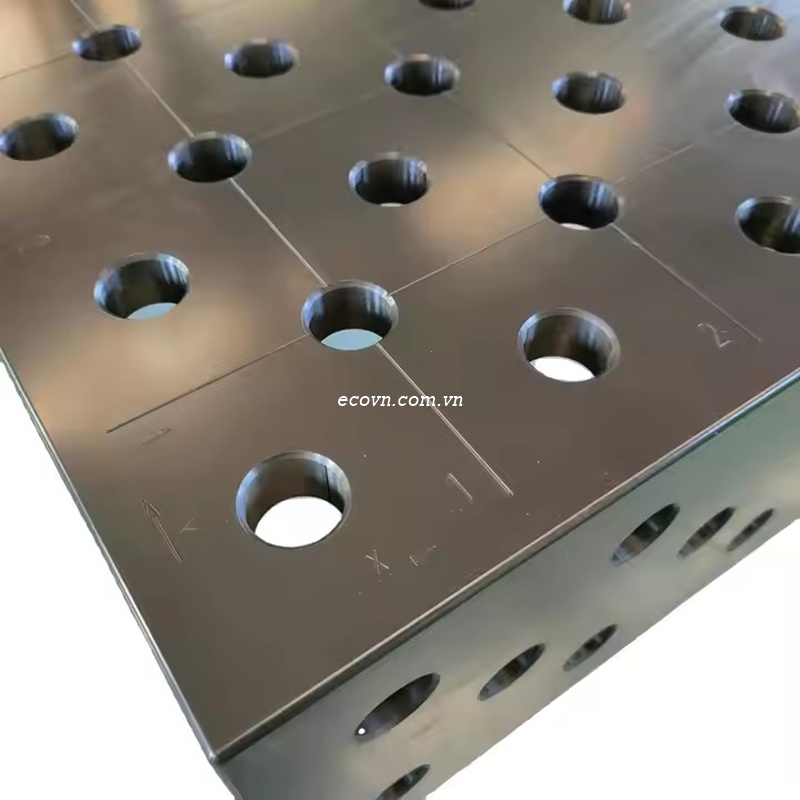

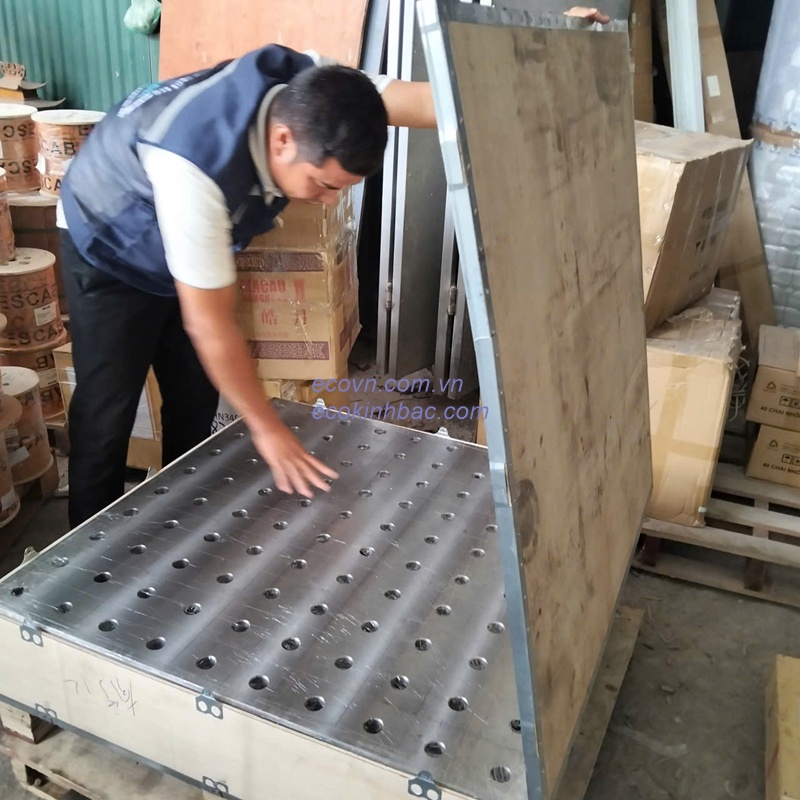

Các lỗ Ø28 được bố trí theo khoảng cách 100×100mm, tạo hệ thống điểm lắp phụ kiện đồng đều trên mặt bàn.

Hệ lỗ D28

Lỗ Ø28mm sử dụng với các phụ kiện D28 tương ứng như chốt định vị, chốt khóa, cữ chặn, khối đỡ, kẹp và các phụ kiện góc.

Khoảng cách 100mm giữa các lỗ giúp người dùng dễ xác định vị trí và xây dựng cấu hình gá theo kích thước thực tế của phôi.

Bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn thép kích thước 1200x1200 lỗ D28

Bàn Gá Hàn Thép 3D D16 1200×1000×100mm

Kết hợp bàn gá hàn D28 với phụ kiện như thế nào?

Để tạo một bộ gá hoàn chỉnh, có thể bố trí:

Bàn D28 → khối đỡ → chốt định vị → cữ chặn → kẹp gá → phôi

Chốt định vị D28

Chốt định vị giúp xác định vị trí của phôi trên mặt bàn. Với hệ lỗ 100×100mm, người dùng có thể lựa chọn các vị trí phù hợp để tạo điểm chuẩn cho từng sản phẩm.

Cữ chặn và thước định vị

Cữ chặn tạo điểm giới hạn cho phôi, trong khi thước định vị hỗ trợ kiểm soát khoảng cách giữa các chi tiết.

Nhóm phụ kiện này đặc biệt hữu ích khi gá khung hộp, khung máy và kết cấu cần duy trì kích thước lặp lại.

Khối đỡ và U block

Khối đỡ giúp nâng phôi lên khỏi mặt bàn và tạo các điểm tựa cần thiết.

Đối với kết cấu lớn hoặc chi tiết dài, có thể bố trí nhiều điểm đỡ để hạn chế võng và hỗ trợ ổn định phôi trong quá trình gá.

Kẹp gá D28

Sau khi phôi được định vị, kẹp gá tạo lực giữ để hạn chế dịch chuyển trong quá trình căn chỉnh và hàn.

Việc kết hợp chốt + cữ + khối đỡ + kẹp giúp tạo thành hệ thống định vị và cố định tương đối hoàn chỉnh.

Khối V

Với các chi tiết dạng ống, trục hoặc thanh tròn, khối V tạo mặt tựa phù hợp và hỗ trợ giữ chi tiết ổn định.

Phụ kiện góc

Thước vuông, khối góc, thanh góc đỡ và các phụ kiện L/R có thể được bố trí để tạo mặt chặn, mặt tựa hoặc hỗ trợ kiểm soát góc của kết cấu.

Ví dụ gá khung máy trên bàn D28 1500×1200mm

Khi gá một khung máy kích thước lớn, người thợ có thể xác định trước chuẩn theo chiều dài và chiều rộng của sản phẩm.

Các cữ chặn được bố trí tại những vị trí cần giới hạn chuyển động. Tiếp theo, sử dụng khối đỡ để nâng và tạo điểm tựa cho khung.

Sau khi đặt các chi tiết vào vị trí, chốt định vị giúp xác định chuẩn, còn kẹp gá giữ các chi tiết trong quá trình hàn đính.

Nếu khung có các góc 90°, có thể kết hợp thêm thước vuông hoặc thanh góc đỡ để hỗ trợ căn chỉnh.

Có thể hiểu đơn giản:

• Chốt: xác định vị trí.

• Cữ: tạo chuẩn và điểm chặn.

• Khối đỡ: nâng và đỡ phôi.

• Phụ kiện góc: hỗ trợ căn chỉnh góc.

• Kẹp: cố định phôi.

• Bàn D28: cung cấp hệ thống điểm lắp phụ kiện.

Sau khi hoàn thành một sản phẩm, toàn bộ phụ kiện có thể tháo ra và bố trí lại cho sản phẩm khác.

Ứng dụng của bàn gá hàn thép 3D D28

Bàn 1500×1200mm có thể sử dụng trong nhiều công việc:

• Gá hàn khung máy.

• Gá kết cấu thép và khung hộp.

• Gá bệ máy, chân máy và giá đỡ.

• Lắp ráp cụm chi tiết cơ khí.

• Gá các chi tiết dạng thép hình.

• Gá ống, trục và chi tiết tròn.

• Chế tạo jig và đồ gá hàn.

• Căn chỉnh kết cấu trước khi hàn.

• Sản xuất các sản phẩm cơ khí có kích thước lớn.

Đối với các xưởng thường xuyên thay đổi sản phẩm, hệ thống bàn D28 cùng phụ kiện tháo lắp giúp giảm sự phụ thuộc vào những bộ đồ gá cố định được chế tạo riêng cho từng sản phẩm.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Khi nào nên lựa chọn bàn D28 1500×1200mm?

Kích thước 1500×1200mm phù hợp khi sản phẩm cần diện tích gá tương đối lớn và có nhiều vị trí cần bố trí phụ kiện.

Hệ D28, lỗ Ø28mm và khoảng cách 100×100mm phù hợp với cấu hình sử dụng phụ kiện D28 đồng bộ. Khi lựa chọn bàn, cần xem xét đồng thời kích thước phôi, số lượng điểm gá, vị trí kẹp, phương án nâng đỡ và không gian lắp đặt trong xưởng.

Không nên chỉ lựa chọn theo kích thước bàn mà cần xác định trước phương án gá thực tế.

ECO Kinh Bắc cung cấp bàn gá hàn thép D28

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28, bàn hàn, phụ kiện định vị và các thiết bị hỗ trợ gá lắp cơ khí.

Với bàn 1500×1200×200mm, khách hàng có thể kết hợp đồng bộ với:

• Chốt định vị D28.

• Chốt khóa nhanh.

• Cữ chặn và thước định vị.

• Khối L, U block và block kê đỡ.

• Kẹp gá và cầu kẹp.

• Khối V cho chi tiết tròn.

• Thước vuông và phụ kiện góc.

• Thanh góc đỡ.

• Phụ kiện điều chỉnh chiều cao.

ECO Kinh Bắc hỗ trợ tư vấn bàn + phụ kiện + phương án gá dựa trên hình dạng, kích thước và yêu cầu thực tế của từng sản phẩm.
