Bàn gá hàn gang 3D D28 2000×1200×200mm là gì?

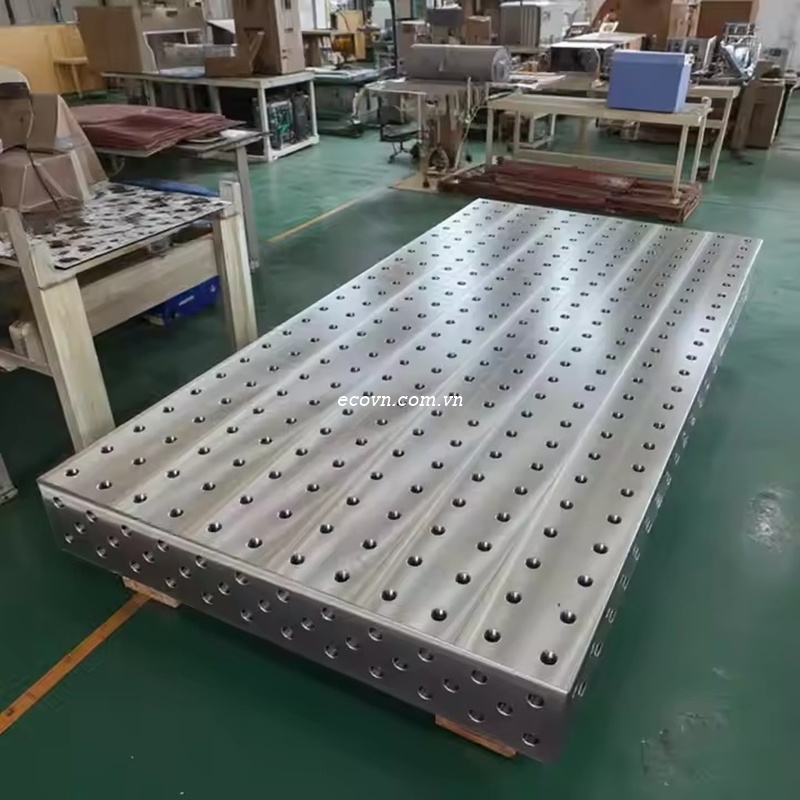

Bàn gá hàn gang 3D D28 2000×1200×200mm là bàn chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định các chi tiết, cụm kết cấu trong quá trình gia công và hàn cơ khí.

Bàn có kích thước tổng thể dài 2000mm × rộng 1200mm × cao 200mm, phù hợp với các sản phẩm có kích thước lớn như khung máy, bệ máy, kết cấu thép, giá đỡ và các cụm cơ khí cần nhiều điểm gá.

Mặt bàn có độ dày 25mm, sử dụng hệ lỗ D28 với đường kính Ø28mm, khoảng cách lỗ 100 × 100mm. Hệ lỗ này cho phép kết hợp với các phụ kiện D28 tương ứng để xây dựng nhiều cấu hình đồ gá khác nhau.

Thông số kỹ thuật chính

Thông số thực tế có thể được điều chỉnh theo cấu hình và yêu cầu kỹ thuật của từng sản phẩm.

Ưu điểm của bàn gá hàn gang D28 2000×1200mm

Kích thước lớn cho nhiều phương án gá

Mặt bàn 2000 × 1200mm cung cấp không gian làm việc rộng, phù hợp khi cần gá các chi tiết hoặc cụm kết cấu có kích thước lớn.

Người dùng có thể bố trí nhiều điểm định vị, điểm đỡ và cơ cấu kẹp trên cùng một mặt bàn.

Mặt bàn dày 25mm

Mặt bàn có độ dày 25mm, tạo kết cấu bàn phù hợp với các phương án gá hàn và lắp ráp cơ khí cần nhiều vị trí liên kết phụ kiện.

Hệ lỗ D28 khoảng cách 100mm

Bàn sử dụng lỗ Ø28mm với khoảng cách 100 × 100mm. Hệ lỗ này tương thích với các phụ kiện D28 như chốt định vị, cữ chặn, khối đỡ, kẹp và phụ kiện góc.

Khoảng cách 100mm tạo thành hệ thống điểm chuẩn đều trên mặt bàn, giúp người dùng dễ dàng lựa chọn vị trí lắp phụ kiện theo từng phương án gá.

Bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn thép kích thước 1200x1200 lỗ D28

Bàn Gá Hàn Thép 3D D16 1200×1000×100mm

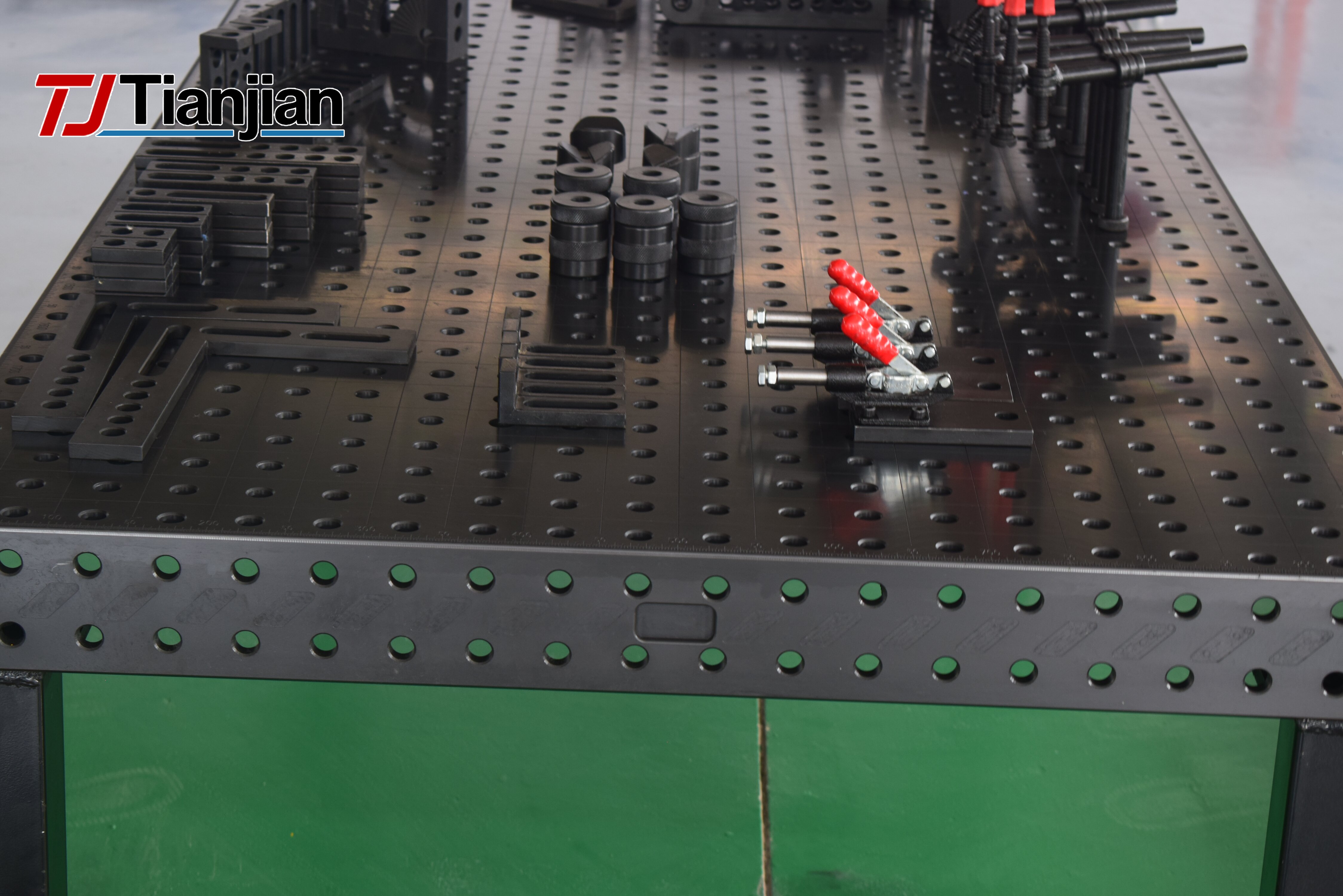

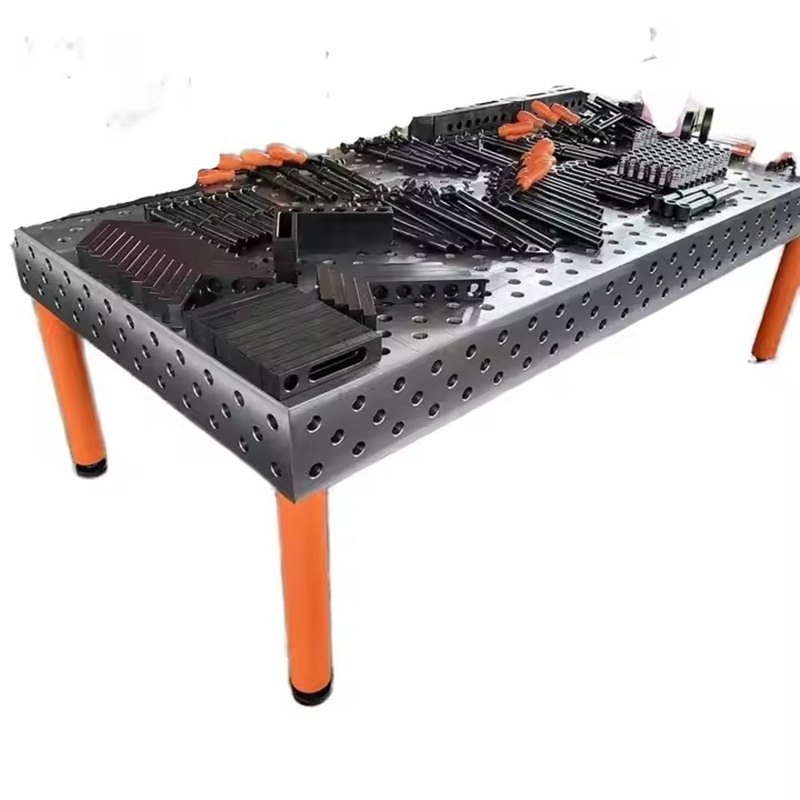

Kết hợp bàn gá hàn D28 với phụ kiện như thế nào?

Một trong những ưu điểm lớn của bàn gá hàn 3D là có thể kết hợp nhiều loại phụ kiện để tạo thành bộ gá phù hợp với từng sản phẩm.

Một cấu hình cơ bản:

Bàn D28 → khối đỡ → chốt định vị → cữ chặn → kẹp gá → phôi

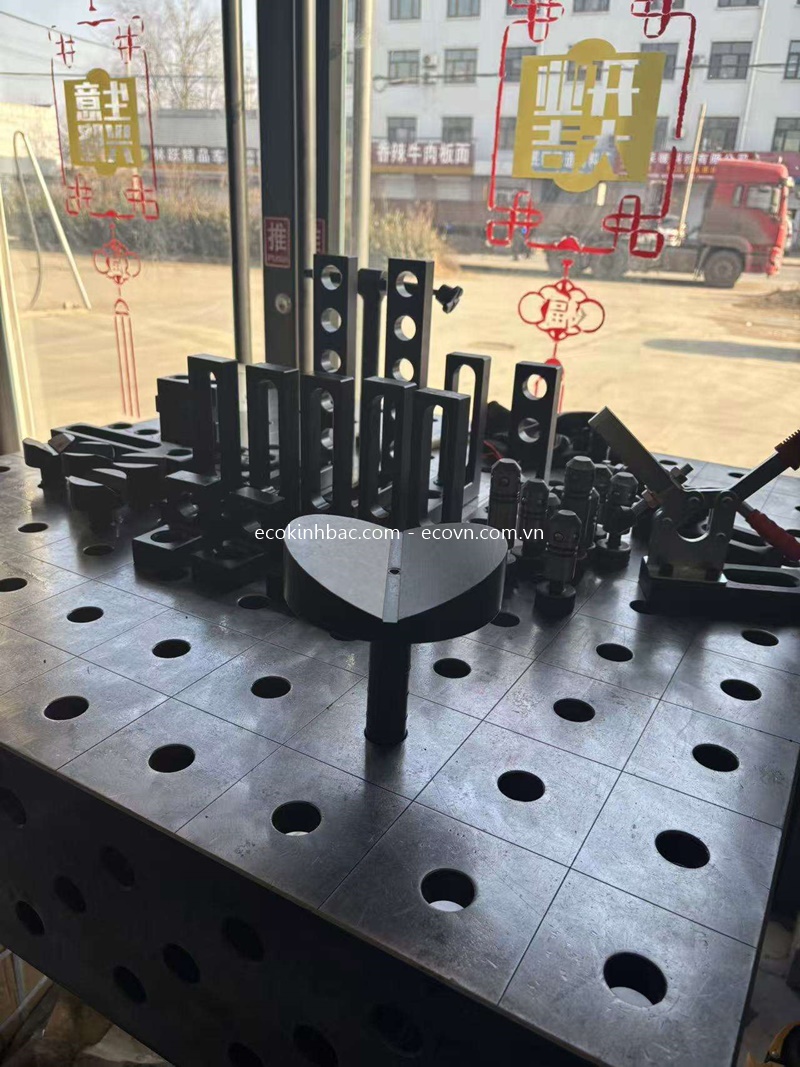

Chốt định vị D28

Chốt định vị được sử dụng để xác định vị trí của phụ kiện và phôi trên mặt bàn.

Với những sản phẩm cần gá lặp lại, các chốt có thể được bố trí theo những điểm chuẩn đã xác định trước.

Cữ chặn và thước định vị

Cữ chặn tạo điểm giới hạn cho phôi, trong khi thước định vị hỗ trợ xác định khoảng cách giữa các chi tiết.

Nhóm phụ kiện này đặc biệt hữu ích khi gá khung hộp, khung máy hoặc kết cấu cần kiểm soát kích thước.

Khối đỡ và U Block

Khối đỡ giúp nâng phôi lên khỏi mặt bàn và tạo các điểm tựa cần thiết.

Với kết cấu dài 2000mm, có thể bố trí nhiều điểm đỡ dọc theo chiều dài để hỗ trợ phôi trong quá trình gá và hàn.

Kẹp gá

Kẹp tạo lực giữ phôi sau khi đã xác định vị trí bằng chốt và cữ.

Việc kết hợp chốt + cữ + khối đỡ + kẹp giúp hình thành hệ thống gá tương đối hoàn chỉnh, vừa định vị vừa cố định phôi.

Khối V

Khi gá ống, trục, thanh tròn hoặc chi tiết hình trụ, khối V tạo mặt tựa phù hợp, hạn chế chuyển động lăn và hỗ trợ định vị.

Phụ kiện góc

Thước vuông, khối góc và thanh góc đỡ có thể được sử dụng để tạo mặt chuẩn bên cạnh hoặc hỗ trợ duy trì góc 90° giữa các chi tiết.

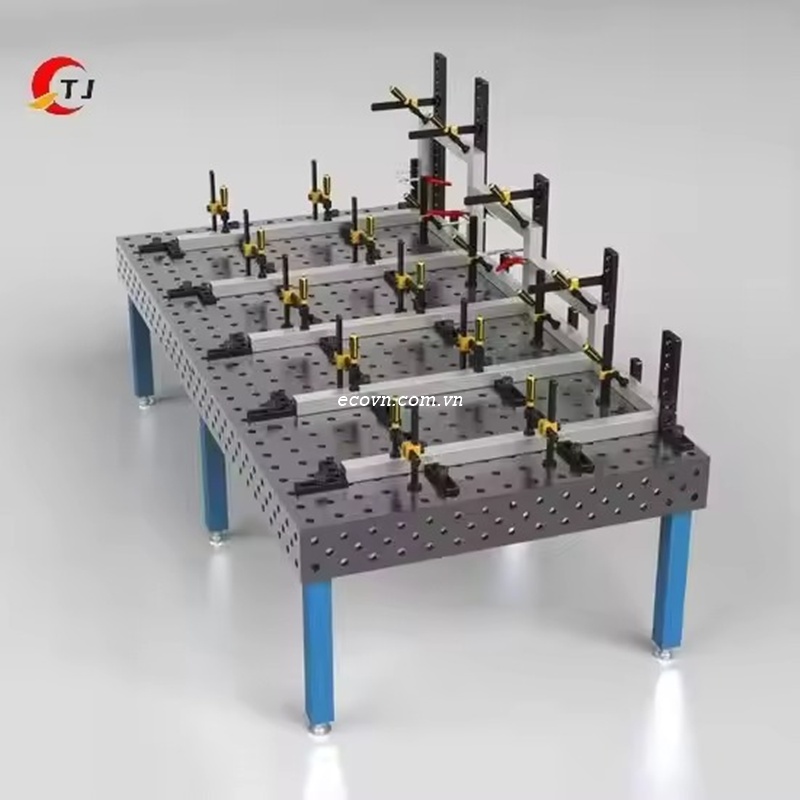

Ví dụ gá khung máy lớn trên bàn D28

Khi gá một khung máy hoặc kết cấu hộp dài 1800–2000mm, người thợ có thể sử dụng các cữ chặn để tạo chuẩn theo chiều dài.

Tiếp theo, bố trí các khối đỡ dưới các vị trí cần nâng đỡ. Chốt D28 được sử dụng để xác định vị trí các chi tiết, sau đó dùng kẹp để cố định.

Tại những vị trí cần kiểm soát góc, có thể kết hợp thêm thước vuông hoặc phụ kiện góc.

Có thể hình dung cấu hình:

• Cữ chặn: tạo chuẩn.

• Chốt D28: xác định vị trí.

• Khối đỡ: nâng và đỡ phôi.

• Thước vuông: hỗ trợ kiểm soát góc.

• Kẹp D28: cố định phôi.

• Bàn 3D: tạo hệ thống điểm lắp phụ kiện.

Sau khi hoàn thành, các phụ kiện có thể tháo ra và bố trí lại cho sản phẩm khác.

Ứng dụng của bàn gá hàn gang 3D D28 2000×1200mm

Bàn phù hợp với nhiều công việc trong xưởng cơ khí:

• Gá hàn khung máy kích thước lớn.

• Gá kết cấu thép và khung hộp.

• Gá bệ máy và chân máy.

• Chế tạo jig và đồ gá cơ khí.

• Lắp ráp cụm chi tiết trước khi hàn.

• Gá ống, trục và kết cấu dạng thép hình.

• Căn chỉnh các chi tiết trước khi hàn.

• Sản xuất các sản phẩm cơ khí có kích thước lớn.

Đối với các xưởng gia công nhiều mã sản phẩm, hệ thống bàn D28 và phụ kiện tháo lắp giúp dễ dàng thay đổi cấu hình gá mà không cần chế tạo lại toàn bộ đồ gá.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Vì sao nên sử dụng bàn gá hàn 3D D28?

Bàn D28 2000×1200mm có diện tích làm việc lớn, kết hợp với hệ lỗ 100×100mm giúp người dùng bố trí nhiều điểm gá trên cùng một mặt bàn.

Thay vì sử dụng các cữ hàn cố định, người dùng có thể thay đổi vị trí chốt, cữ, khối đỡ và kẹp theo từng sản phẩm.

Điều này đặc biệt phù hợp với xưởng gia công nhiều loại khung, kết cấu thép, jig và cụm cơ khí có kích thước khác nhau.

ECO Kinh Bắc cung cấp bàn gá hàn gang D28

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28, bàn hàn gang, phụ kiện D28 và các thiết bị hỗ trợ gá lắp cơ khí.

Với bàn 2000×1200×200mm, khách hàng có thể kết hợp đồng bộ với:

• Chốt định vị D28.

• Cữ chặn và thước định vị.

• U Block, L Block và khối kê đỡ.

• Kẹp gá và cầu kẹp.

• Khối V cho chi tiết tròn.

• Thước vuông và phụ kiện góc.

• Thanh góc đỡ.

• Phụ kiện điều chỉnh chiều cao.

ECO Kinh Bắc hỗ trợ tư vấn bàn + phụ kiện + phương án bố trí gá dựa trên hình dạng, kích thước và yêu cầu thực tế của sản phẩm.
