Bàn gá hàn gang 3D D28 1200×1000×200mm là gì?

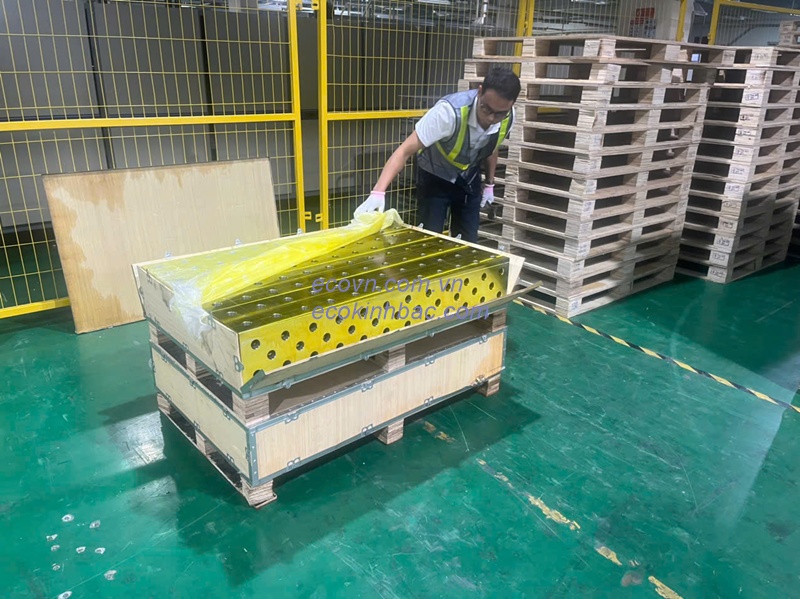

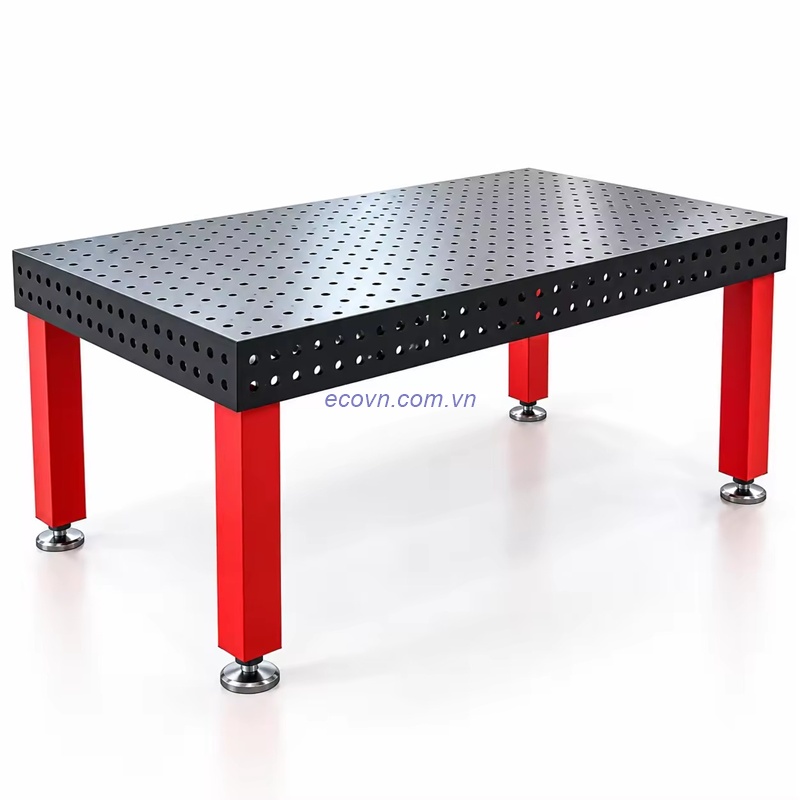

Bàn gá hàn gang 3D D28 1200×1000×200mm là hệ thống bàn chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình hàn và lắp ráp cơ khí.

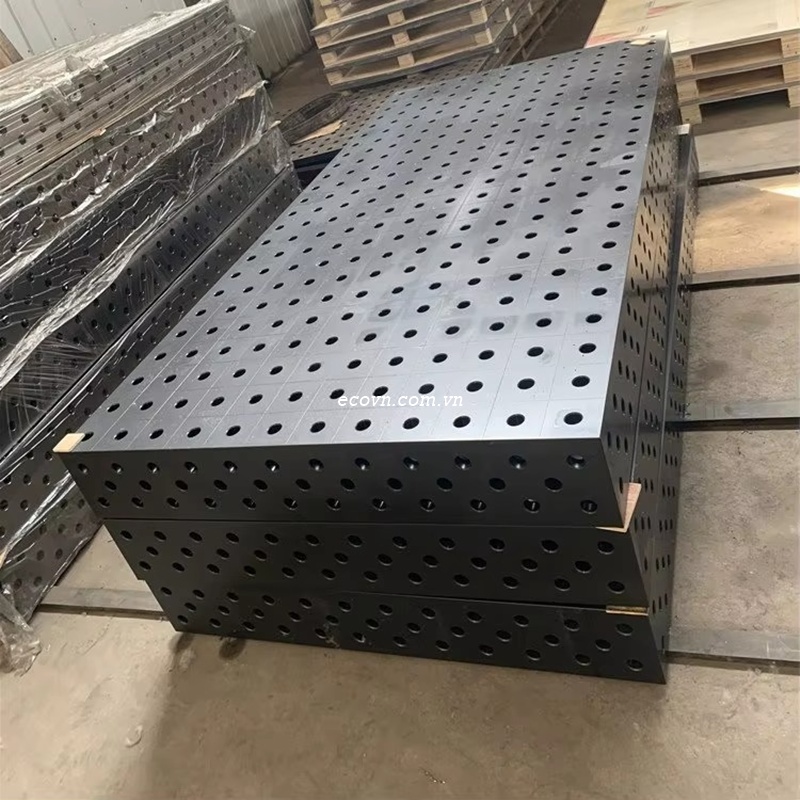

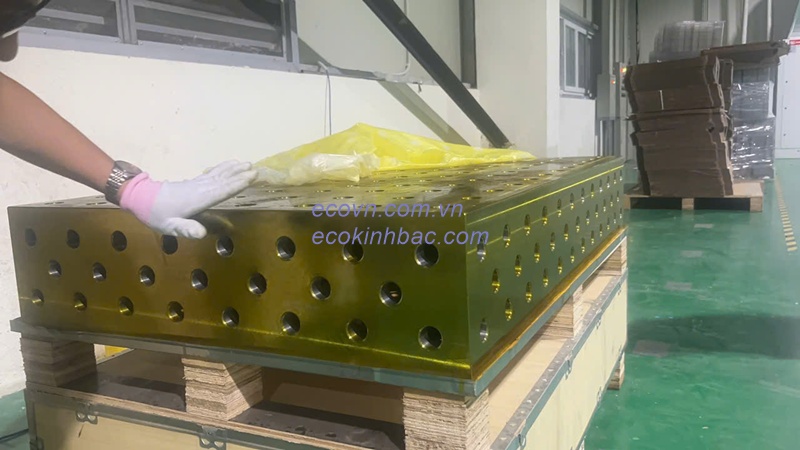

Bàn có kích thước tổng thể dài 1200mm × rộng 1000mm × cao 200mm, sử dụng mặt bàn gang dày 25mm. Hệ thống lỗ D28 – Ø28mm được bố trí theo khoảng cách 100×100mm, tạo nhiều vị trí để lắp chốt, cữ, khối đỡ và các phụ kiện gá tương ứng.

Kích thước 1200×1000mm phù hợp với các chi tiết cơ khí có kích thước vừa đến lớn, khung hộp, bệ máy, giá đỡ, kết cấu thép và các bộ phận cần nhiều điểm định vị.

Thông số kỹ thuật chính

Thông số	Chi tiết
Tên sản phẩm	Bàn gá hàn gang 3D D28
Kích thước tổng thể	1200 × 1000 × 200mm
Chiều dài	1200mm
Chiều rộng	1000mm
Chiều cao	200mm
Độ dày mặt bàn	25mm
Đường kính lỗ	Ø28mm
Khoảng cách lỗ	100 × 100mm
Hệ phụ kiện	D28
Kiểu bàn	Bàn gá hàn 3D
Vật liệu	Gang

Thông số thực tế có thể được xác nhận theo bản vẽ và cấu hình sản phẩm.

Ưu điểm của bàn gá hàn gang D28 1200×1000mm

Mặt bàn lớn, thuận tiện gá chi tiết

Kích thước 1200×1000mm cung cấp không gian làm việc rộng hơn so với các bàn kích thước nhỏ, phù hợp khi cần bố trí nhiều điểm gá trên cùng một mặt bàn.

Người dùng có thể gá khung máy, khung hộp, giá đỡ, bệ máy hoặc các cụm kết cấu có nhiều vị trí cần định vị.

Mặt bàn gang dày 25mm

Mặt bàn có độ dày 25mm, tạo cấu trúc mặt bàn phù hợp cho hệ D28 và các phương án gá cơ khí cần nhiều phụ kiện.

Độ dày mặt bàn cần được lựa chọn đồng bộ với kết cấu tổng thể, kích thước phôi và yêu cầu sử dụng thực tế.

Hệ lỗ D28 khoảng cách 100mm

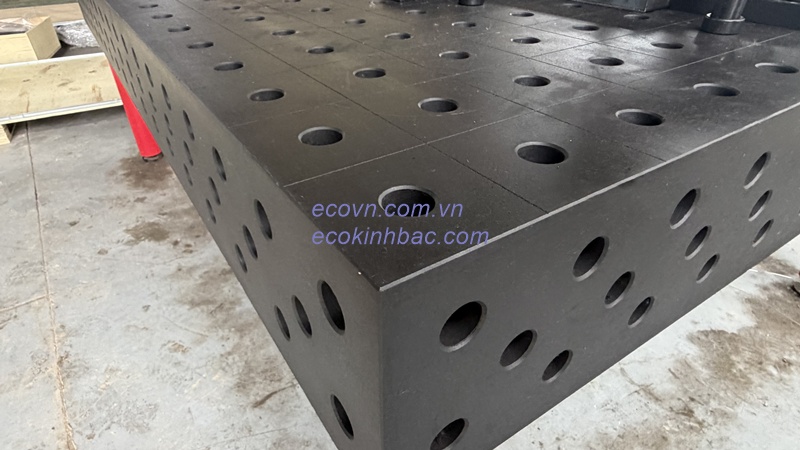

Các lỗ Ø28mm bố trí theo khoảng cách 100×100mm tạo hệ thống điểm lắp phụ kiện theo dạng lưới.

Người dùng có thể thay đổi vị trí chốt, cữ và kẹp tùy theo hình dạng sản phẩm mà không phải chế tạo lại toàn bộ đồ gá.

Bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn thép kích thước 1200x1200 lỗ D28

Bàn Gá Hàn Thép 3D D16 1200×1000×100mm

Kết hợp bàn gá hàn D28 với phụ kiện như thế nào?

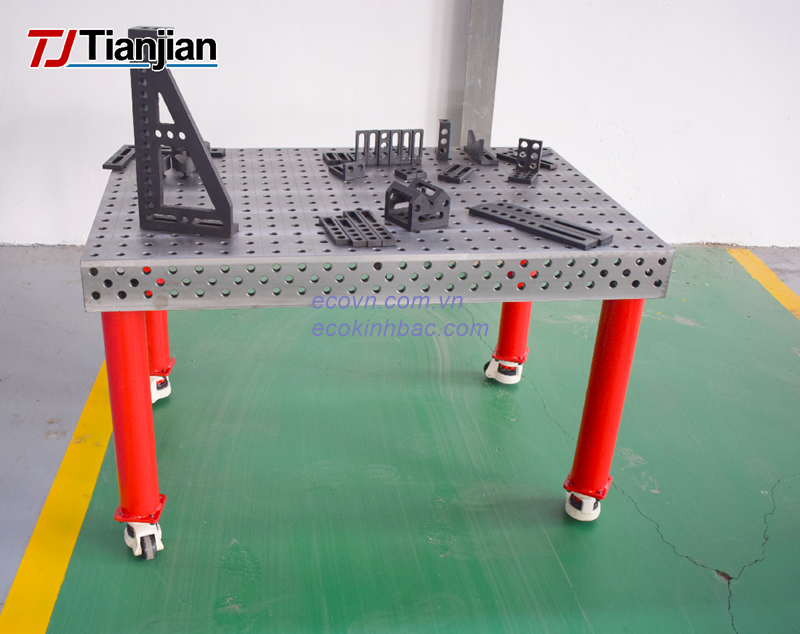

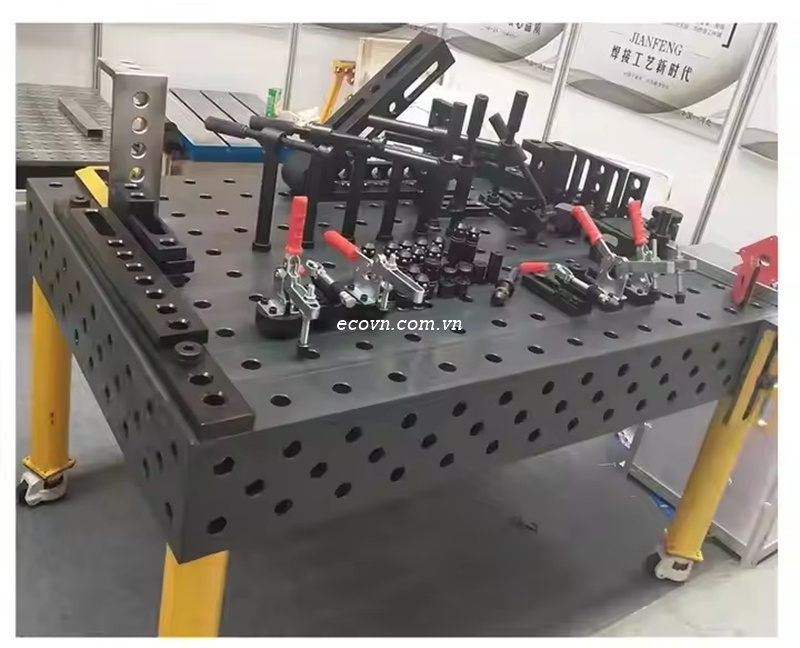

Một trong những ưu điểm của bàn gá hàn 3D là khả năng kết hợp nhiều loại phụ kiện để tạo thành một bộ gá hoàn chỉnh.

Cấu hình cơ bản:

Bàn D28 → khối đỡ → chốt định vị → cữ chặn → kẹp gá → phôi

Chốt định vị D28

Chốt định vị được sử dụng để xác định vị trí của phôi hoặc phụ kiện trên bàn.

Khi sản xuất các sản phẩm lặp lại, người dùng có thể thiết lập các điểm chốt cố định để giảm thời gian căn chỉnh cho những lần gá tiếp theo.

Cữ chặn và thước định vị

Cữ chặn giúp tạo điểm chuẩn và giới hạn chuyển động của phôi.

Thước định vị có thể hỗ trợ xác định khoảng cách giữa các chi tiết, đặc biệt hữu ích khi gá khung hộp hoặc các kết cấu cần kiểm soát kích thước.

Khối đỡ và U Block

Khối đỡ giúp nâng phôi lên khỏi mặt bàn hoặc tạo điểm tựa ở những vị trí cần thiết.

Với các kết cấu dài hoặc có nhiều vị trí chịu lực, có thể bố trí nhiều khối đỡ để hỗ trợ phôi trong quá trình gá và hàn.

Kẹp gá D28

Kẹp gá tạo lực giữ phôi sau khi đã xác định vị trí bằng chốt và cữ.

Sự kết hợp chốt + cữ + khối đỡ + kẹp giúp hình thành một cấu hình gá có khả năng điều chỉnh và tái sử dụng.

Khối V

Khi gá ống, trục hoặc các chi tiết hình trụ, khối V giúp tạo mặt tựa phù hợp, hạn chế chi tiết lăn và hỗ trợ định vị.

Phụ kiện góc

Thước vuông, khối góc và các loại thanh góc đỡ có thể được sử dụng để tạo mặt chặn hoặc mặt tựa khi gá các chi tiết theo góc 90° hoặc các góc cần thiết.

Ví dụ gá khung máy trên bàn D28

Với một khung máy kích thước lớn, người thợ có thể sử dụng các cữ chặn để tạo chuẩn theo chiều dài và chiều rộng.

Tiếp theo, bố trí các khối đỡ tại những vị trí cần nâng phôi. Chốt D28 được sử dụng để xác định vị trí của các chi tiết chính.

Sau khi căn chỉnh, kẹp gá được bố trí tại các vị trí thích hợp để giữ phôi.

Nếu khung có các góc vuông, có thể sử dụng thêm thước vuông hoặc thanh góc đỡ để tạo mặt tựa và hỗ trợ kiểm soát góc.

Như vậy:

Chốt D28: xác định vị trí.
Cữ chặn: tạo chuẩn.
Khối đỡ: nâng và đỡ phôi.
Kẹp: cố định phôi.
Phụ kiện góc: hỗ trợ kiểm soát góc.
Bàn 3D D28: cung cấp hệ thống điểm lắp phụ kiện.

Ứng dụng của bàn gá hàn gang 3D D28 1200×1000mm

Bàn có thể được sử dụng trong nhiều công việc:

Gá hàn khung máy.
Gá kết cấu thép.
Gá khung hộp.
Chế tạo bệ máy và giá đỡ.
Lắp ráp cụm cơ khí.
Chế tạo jig và đồ gá.
Gá các chi tiết dạng ống, trục khi kết hợp khối V.
Căn chỉnh chi tiết trước khi hàn.
Sản xuất các sản phẩm cơ khí có kích thước vừa và lớn.

Đối với các xưởng thường xuyên thay đổi sản phẩm, hệ thống bàn D28 cùng phụ kiện tháo lắp giúp dễ dàng thay đổi cấu hình gá mà không phải chế tạo lại toàn bộ đồ gá.

Xem thêm các sản phẩm:

Tham khảo: Bàn gá hàn 2D
Tham khảo: Bàn gá hàn 3D
Tham khảo: Phụ kiện bàn gá hàn

Vì sao nên kết hợp bàn D28 với phụ kiện đồng bộ?

Bàn gá chỉ tạo ra hệ thống điểm chuẩn; để định vị và cố định phôi hiệu quả cần có các phụ kiện phù hợp.

Việc kết hợp đúng chốt định vị, cữ chặn, khối đỡ, kẹp gá, khối V và phụ kiện góc giúp người dùng xây dựng bộ gá phù hợp với từng loại sản phẩm.

Đặc biệt với bàn 1200×1000mm, khoảng cách lỗ 100×100mm cho phép bố trí phụ kiện theo nhiều vị trí trên mặt bàn, thuận tiện khi thay đổi kích thước hoặc hình dạng phôi.
