Bàn Gá Hàn Thép 3D D28 1200×1000×200mm – Gá Định Vị Chính Xác Cho Cơ Khí

Bàn gá hàn thép 3D D28 1200×1000×200mm là gì?

Bàn gá hàn thép 3D D28 1200×1000×200mm là bàn chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định phôi trong quá trình hàn, lắp ráp và chế tạo cơ khí.

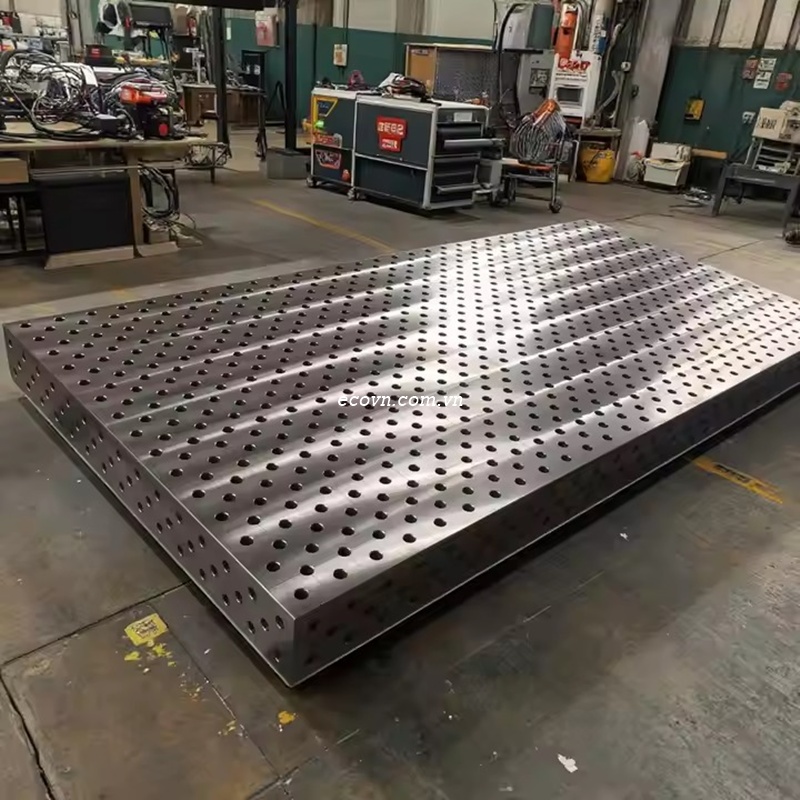

Bàn có kích thước tổng thể dài 1200mm × rộng 1000mm × cao 200mm, sử dụng hệ lỗ D28 với đường kính Ø28mm và khoảng cách lỗ 100×100mm.

Mặt bàn dày 25mm, tạo không gian làm việc phù hợp cho các chi tiết, khung hộp, kết cấu thép, đồ gá và cụm cơ khí có kích thước vừa đến lớn.

Thông số kỹ thuật chính

Thông số có thể được điều chỉnh theo cấu hình và yêu cầu kỹ thuật của từng sản phẩm.

Ưu điểm của bàn gá hàn thép D28 1200×1000mm

Mặt bàn rộng 1200×1000mm

Kích thước 1200×1000mm cung cấp diện tích làm việc phù hợp cho nhiều loại khung, kết cấu hộp, giá đỡ, bệ máy và cụm chi tiết cơ khí.

Không gian mặt bàn tương đối rộng giúp người thợ có thể bố trí nhiều điểm định vị, khối đỡ và kẹp trên cùng một bộ gá.

Mặt bàn dày 25mm

Mặt bàn có độ dày 25mm, phù hợp với cấu hình bàn D28 dùng cho các nhu cầu gá hàn và lắp ráp cơ khí.

Độ dày mặt bàn kết hợp với hệ thống lỗ D28 giúp người dùng có nền tảng để bố trí các phụ kiện gá theo từng phương án sản xuất.

Hệ lỗ D28, khoảng cách 100mm

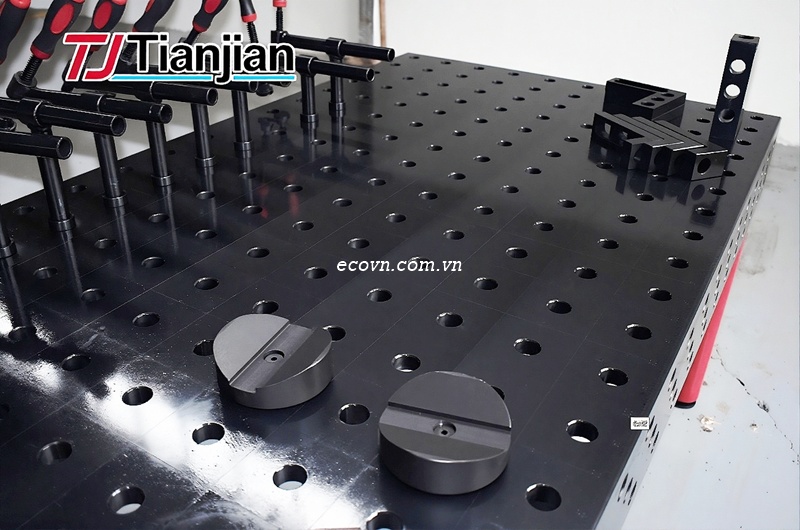

Các lỗ Ø28mm được bố trí theo khoảng cách 100×100mm, tương thích với hệ phụ kiện D28.

Người dùng có thể lựa chọn các vị trí lắp phụ kiện phù hợp với kích thước và hình dạng của phôi.

Lưu ý: Phụ kiện D28 nên được sử dụng đúng với bàn D28 để đảm bảo khả năng lắp ghép và bố trí đồ gá.

Bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn thép kích thước 1200x1200 lỗ D28

Bàn Gá Hàn Thép 3D D16 1200×1000×100mm

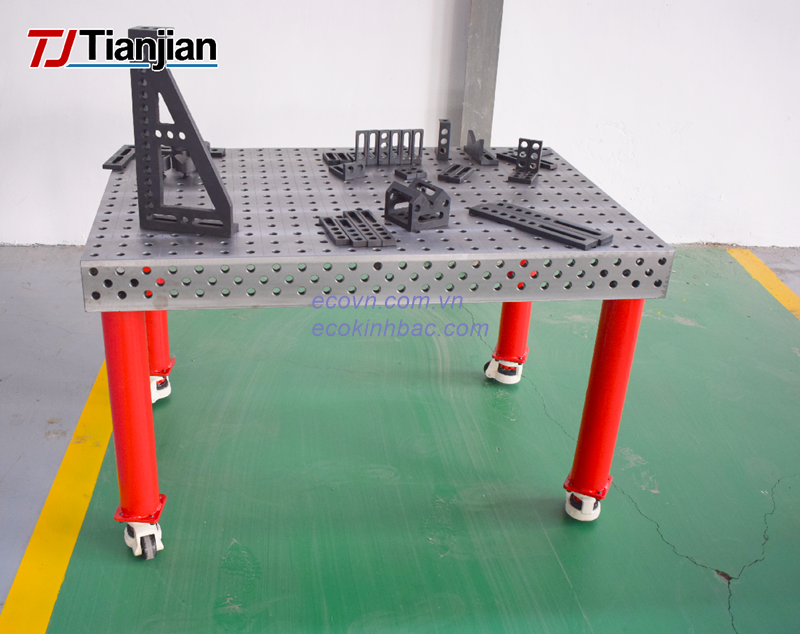

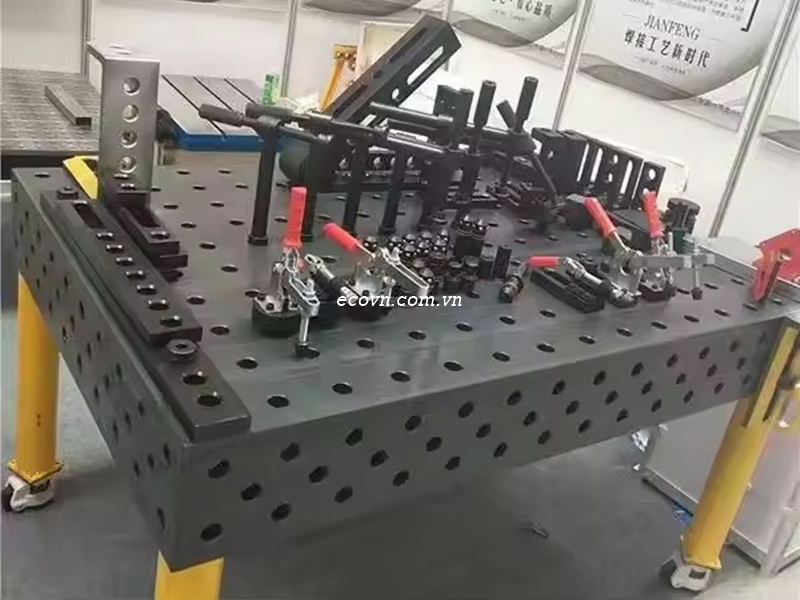

Kết hợp bàn gá hàn D28 với phụ kiện như thế nào?

Bàn gá hàn 3D phát huy hiệu quả tốt nhất khi được kết hợp với hệ thống phụ kiện phù hợp.

Một cấu hình gá cơ bản có thể bố trí:

Bàn D28 → khối đỡ → chốt định vị → cữ chặn → kẹp gá → phôi

Chốt định vị D28

Chốt định vị giúp xác định vị trí của phôi trên mặt bàn. Với hệ lỗ 100mm, người dùng có thể lựa chọn các vị trí chốt phù hợp với kích thước kết cấu.

Cữ chặn và thước định vị

Cữ chặn tạo điểm giới hạn cho phôi, trong khi thước định vị hỗ trợ tạo chuẩn về khoảng cách.

Nhóm phụ kiện này đặc biệt hữu ích khi gá các sản phẩm cần duy trì kích thước lặp lại giữa nhiều lần sản xuất.

Khối đỡ và U Block

Khối đỡ giúp nâng, kê và tạo điểm tựa cho phôi. Với những kết cấu có kích thước lớn hoặc nhiều vị trí cần nâng đỡ, có thể bố trí nhiều block trên mặt bàn.

Các loại U Block cũng có thể được sử dụng khi cần tạo mặt tựa cho khung hoặc kết cấu dạng hộp.

Kẹp gá

Kẹp gá được sử dụng sau khi phôi đã được định vị. Chức năng chính là tạo lực giữ, hạn chế dịch chuyển của chi tiết trong quá trình căn chỉnh và hàn.

Khối V

Khi gá ống, trục, thanh tròn hoặc các chi tiết hình trụ, khối V tạo mặt tựa phù hợp, hỗ trợ giữ chi tiết ổn định trong quá trình thao tác.

Phụ kiện góc

Thước vuông, khối góc, thanh góc đỡ và các phụ kiện L/R có thể được sử dụng để tạo mặt tựa hoặc mặt chặn cho những chi tiết cần kiểm soát góc.

Ví dụ gá khung hộp trên bàn D28 1200×1000mm

Với một khung hộp hoặc khung máy, người thợ có thể sử dụng cữ chặn để tạo chuẩn ban đầu.

Tiếp theo, bố trí chốt định vị tại các vị trí cần kiểm soát kích thước. Các khối đỡ được đặt tại những vị trí cần nâng hoặc đỡ phôi.

Sau khi đặt các chi tiết vào đúng vị trí, sử dụng kẹp gá để cố định. Nếu kết cấu yêu cầu góc 90°, có thể kết hợp thêm thước vuông hoặc phụ kiện góc.

Có thể hiểu đơn giản:

• Chốt: xác định vị trí.

• Cữ: tạo chuẩn và điểm chặn.

• Khối đỡ: nâng và đỡ phôi.

• Kẹp: giữ phôi.

• Phụ kiện góc: hỗ trợ kiểm soát góc.

• Bàn D28: tạo hệ thống điểm lắp phụ kiện.

Sau khi hoàn thành, các phụ kiện có thể tháo ra và bố trí lại cho sản phẩm khác.

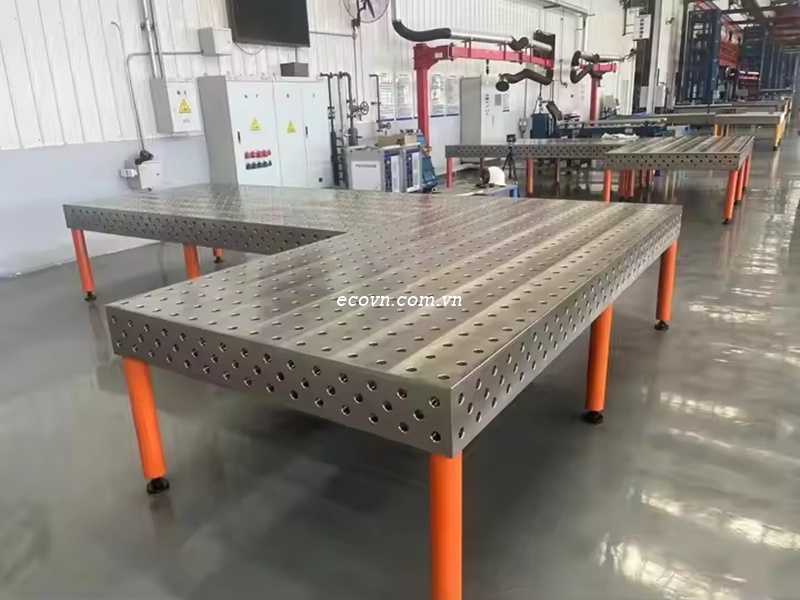

Ứng dụng của bàn gá hàn thép 3D D28

Bàn D28 1200×1000mm có thể sử dụng trong nhiều công việc:

• Gá hàn khung hộp.

• Gá khung máy và bệ máy.

• Chế tạo jig và đồ gá cơ khí.

• Gá kết cấu thép.

• Lắp ráp cụm chi tiết trước khi hàn.

• Gá ống, trục và thanh tròn khi kết hợp khối V.

• Gá các chi tiết có kích thước vừa và lớn.

• Căn chỉnh sản phẩm trước khi hàn.

• Sản xuất các sản phẩm cơ khí theo bản vẽ.

Đối với những xưởng thường xuyên thay đổi sản phẩm, bàn D28 cùng hệ phụ kiện tháo lắp giúp tăng tính linh hoạt và giảm sự phụ thuộc vào các bộ gá cố định.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Vì sao nên sử dụng bàn gá hàn 3D D28?

Thay vì sử dụng các thanh thép hoặc cữ chặn hàn cố định, bàn gá hàn 3D cho phép người dùng thay đổi vị trí phụ kiện theo từng sản phẩm.

Khi chuyển sang một mã hàng mới, người thợ có thể tháo chốt, cữ, block và kẹp rồi bố trí lại trên mặt bàn.

Điều này đặc biệt hữu ích đối với các xưởng gia công nhiều loại sản phẩm, sản xuất theo đơn hàng hoặc thường xuyên thay đổi kích thước kết cấu.

ECO Kinh Bắc cung cấp bàn gá hàn thép D28

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28, bàn hàn, phụ kiện D28 và các thiết bị hỗ trợ gá lắp cơ khí.

ECO Kinh Bắc hỗ trợ tư vấn bàn + phụ kiện + phương án bố trí gá dựa trên hình dạng, kích thước và yêu cầu thực tế của sản phẩm.
