Bàn gá hàn gang 3D D16 1500×1200×100mm là gì?

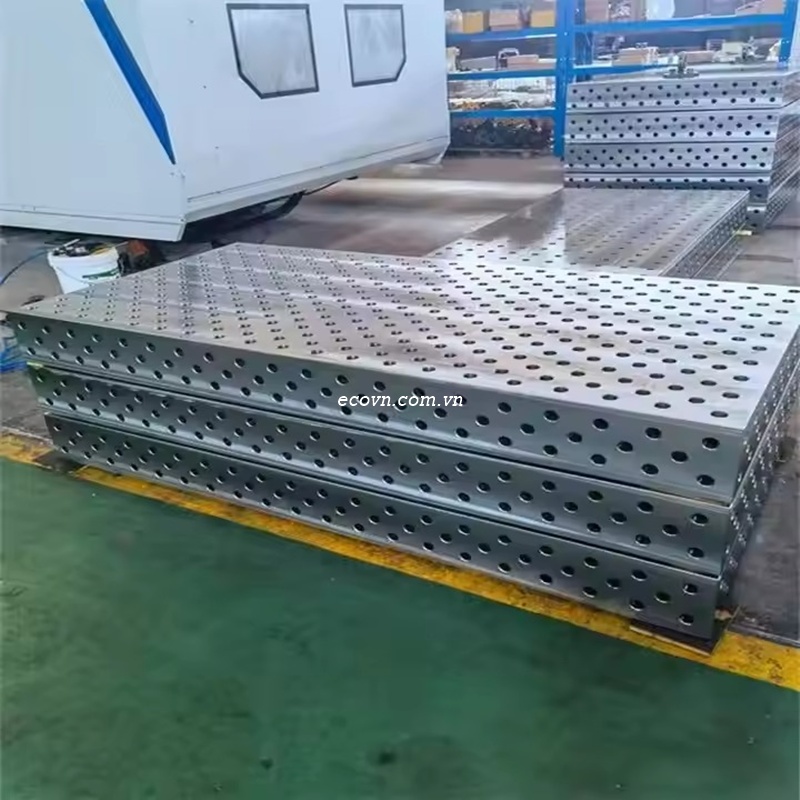

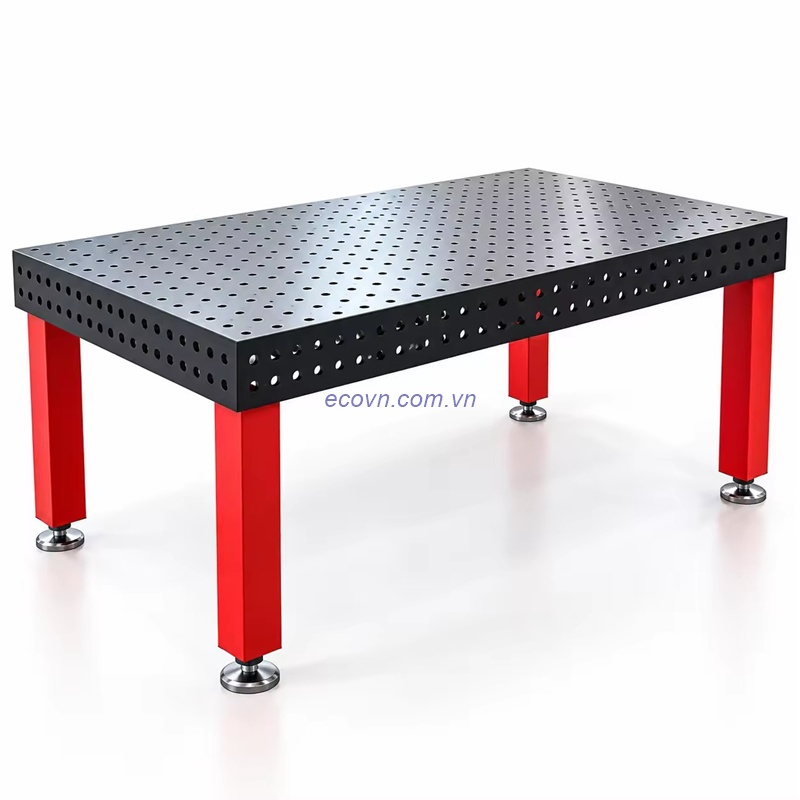

Bàn gá hàn gang 3D D16 1500×1200×100mm là bàn chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định phôi trong quá trình hàn, lắp ráp và chế tạo cơ khí.

Bàn có kích thước tổng thể dài 1500mm × rộng 1200mm × cao 100mm, mặt bàn dày 12mm. Hệ thống lỗ D16 có đường kính Ø16mm, được bố trí với khoảng cách 50×50mm, tạo nhiều vị trí để lắp đặt chốt, cữ, kẹp và các phụ kiện gá hàn.

Với diện tích làm việc 1500×1200mm, bàn phù hợp với các sản phẩm có kích thước vừa và lớn như khung máy, khung hộp, giá đỡ, bệ máy và các cụm kết cấu cơ khí.

Thông số kỹ thuật chính

Khoảng cách lỗ 50×50mm có ý nghĩa gì?

Một trong những ưu điểm của bàn D16 là hệ thống lỗ được bố trí theo khoảng cách 50×50mm.

Mật độ lỗ này giúp người dùng có nhiều lựa chọn khi bố trí phụ kiện trên mặt bàn. Tùy theo hình dạng sản phẩm, có thể lựa chọn các vị trí chốt và cữ gần với điểm cần định vị.

Điều này đặc biệt hữu ích khi gá những chi tiết có nhiều kích thước khác nhau hoặc khi xưởng thường xuyên thay đổi sản phẩm.

D16 Ø16mm + khoảng cách lỗ 50×50mm tạo thành hệ thống gá mô-đun, trong đó các phụ kiện có thể tháo lắp và bố trí lại thay vì phải chế tạo một bộ gá riêng cho từng sản phẩm.

Bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn thép kích thước 1200x1200 lỗ D28

Bàn Gá Hàn Thép 3D D16 1200×1000×100mm

Ưu điểm của bàn gá hàn gang D16 1500×1200mm

Diện tích làm việc lớn

Kích thước 1500×1200mm cung cấp không gian tương đối rộng để bố trí nhiều điểm định vị, khối đỡ và kẹp trên cùng một mặt bàn.

Điều này phù hợp với các khung máy, kết cấu hộp hoặc cụm chi tiết cần nhiều vị trí gá.

Mặt bàn dày 12mm

Mặt bàn có độ dày 12mm, kết hợp với hệ thống lỗ D16 để lắp đặt phụ kiện định vị và kẹp gá.

Nhiều vị trí bố trí phụ kiện

Với khoảng cách lỗ 50×50mm, người dùng có thể lựa chọn nhiều vị trí khác nhau để tạo cữ chặn, điểm định vị và điểm kẹp theo từng loại phôi.

Kết hợp bàn gá hàn D16 với phụ kiện như thế nào?

Để tạo thành một bộ gá hoàn chỉnh, bàn có thể kết hợp nhiều nhóm phụ kiện:

Bàn D16 → khối đỡ → chốt định vị → cữ chặn → kẹp gá → phôi

Chốt định vị

Chốt định vị giúp xác định vị trí của phôi trên mặt bàn. Khi sản xuất nhiều sản phẩm giống nhau, các điểm chốt có thể được thiết lập theo cùng một vị trí chuẩn.

Cữ chặn và thước định vị

Cữ chặn tạo điểm giới hạn cho phôi. Thước định vị hỗ trợ xác định khoảng cách giữa các chi tiết, đặc biệt hữu ích khi gá khung hộp hoặc các chi tiết cần duy trì kích thước lặp lại.

Khối đỡ

Block, U block hoặc L block có thể được sử dụng để nâng và đỡ phôi tại những vị trí cần thiết.

Với các kết cấu lớn, có thể bố trí nhiều điểm đỡ để hỗ trợ phôi trong quá trình gá và hàn.

Kẹp gá

Sau khi phôi được định vị bằng chốt và cữ, kẹp gá tạo lực giữ để hạn chế dịch chuyển của chi tiết trong quá trình hàn.

Khối V

Với ống, trục hoặc thanh tròn, khối V tạo mặt tựa phù hợp và hỗ trợ giữ chi tiết ổn định trên bàn.

Thước vuông và phụ kiện góc

Thước vuông, thanh góc đỡ, khối góc và các phụ kiện L/R có thể được sử dụng để tạo mặt chặn hoặc mặt tựa khi gá các chi tiết cần kiểm soát góc.

Ví dụ gá khung máy trên bàn 1500×1200mm

Với một khung máy có kích thước lớn, người thợ có thể bắt đầu bằng việc bố trí cữ chặn theo chiều dài và chiều rộng của khung.

Tiếp theo, sử dụng chốt định vị để xác định các điểm chuẩn. Các khối đỡ được đặt tại những vị trí cần nâng đỡ, sau đó sử dụng kẹp gá để cố định khung.

Nếu khung cần duy trì góc 90°, có thể bổ sung thước vuông hoặc thanh góc đỡ tại các góc.

Cấu hình có thể hiểu đơn giản:

• Chốt: xác định vị trí.

• Cữ: tạo chuẩn và điểm chặn.

• Khối đỡ: nâng và đỡ phôi.

• Kẹp: cố định phôi.

• Thước vuông: hỗ trợ kiểm soát góc.

• Bàn D16: cung cấp hệ thống vị trí lắp phụ kiện.

Sau khi hoàn thành, phụ kiện có thể tháo ra và bố trí lại cho sản phẩm khác.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Ứng dụng của bàn gá hàn gang 3D D16

Bàn 1500×1200mm có thể sử dụng trong nhiều công việc:

• Gá hàn khung máy.

• Gá khung hộp và kết cấu thép.

• Chế tạo jig và đồ gá cơ khí.

• Gá bệ máy và giá đỡ.

• Lắp ráp cụm chi tiết trước khi hàn.

• Gá thép hình và các chi tiết dạng thanh.

• Gá ống, trục và chi tiết tròn khi kết hợp khối V.

• Căn chỉnh sản phẩm trước khi hàn.

• Sản xuất các sản phẩm cơ khí có kích thước vừa và lớn.

Đối với những xưởng thường xuyên thay đổi sản phẩm, hệ thống bàn D16 cùng phụ kiện tháo lắp giúp tăng khả năng tùy biến của đồ gá.

ECO Kinh Bắc cung cấp bàn gá hàn gang D16

ECO Kinh Bắc cung cấp bàn gá hàn 3D D16, bàn hàn gang, phụ kiện định vị, kẹp gá và các thiết bị hỗ trợ gá lắp cơ khí.

Với bàn 1500×1200×100mm, khách hàng có thể kết hợp đồng bộ với:

• Chốt định vị D16.

• Chốt khóa nhanh.

• Cữ chặn và thước định vị.

• Khối L, U block và block kê đỡ.

• Kẹp gá và cầu kẹp.

• Khối V cho chi tiết tròn.

• Thước vuông và phụ kiện góc.

• Thanh góc đỡ L/R.

• Phụ kiện điều chỉnh chiều cao.

ECO Kinh Bắc hỗ trợ tư vấn bàn + phụ kiện + phương án gá dựa trên hình dạng, kích thước và yêu cầu thực tế của từng sản phẩm.
