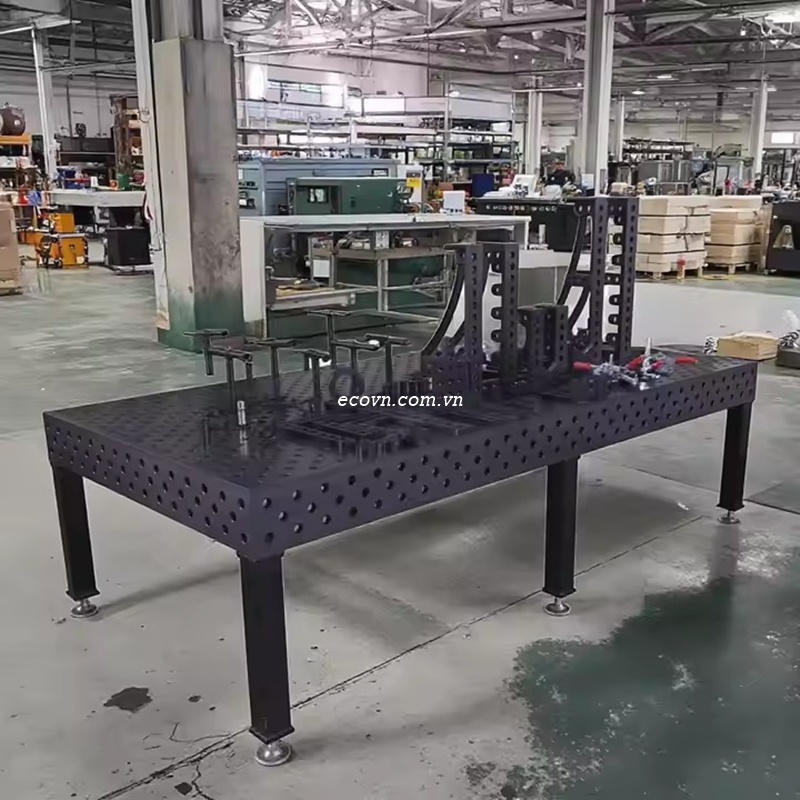

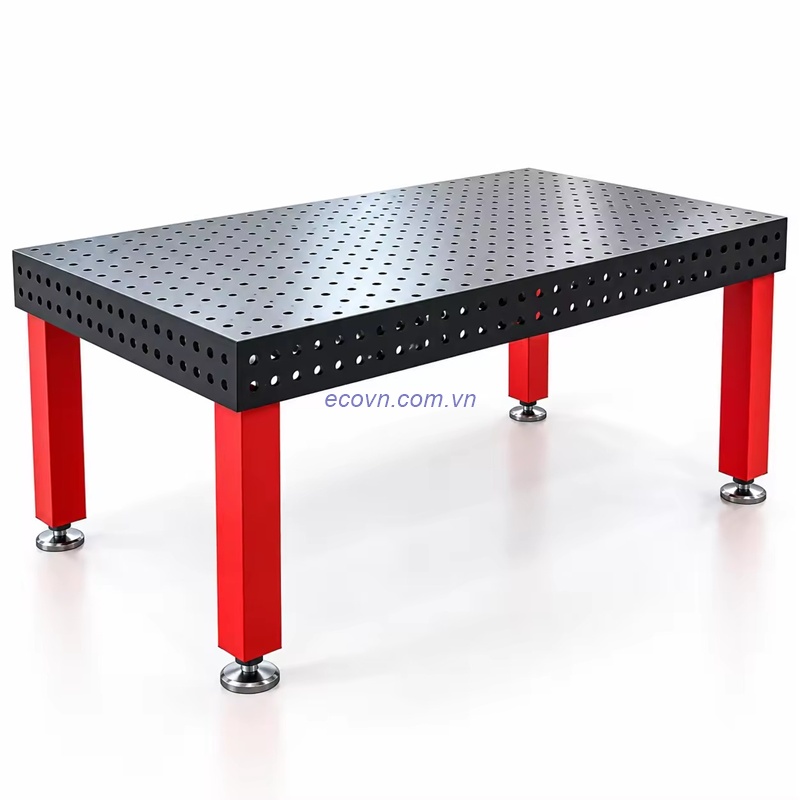

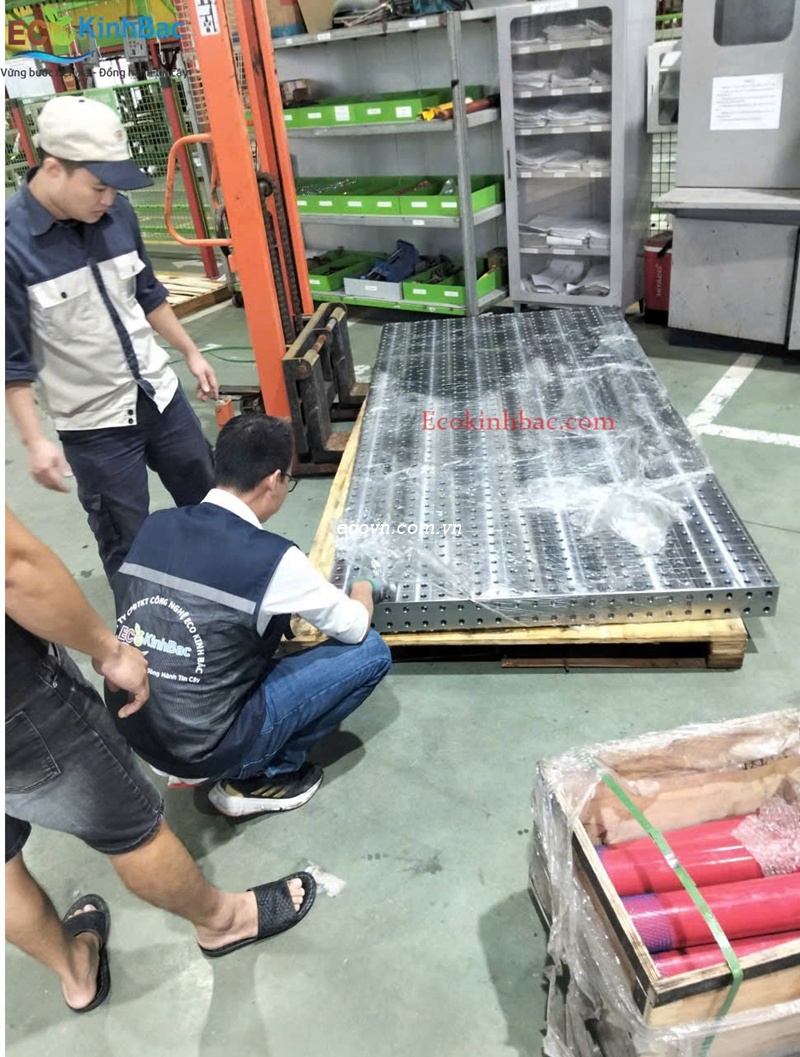

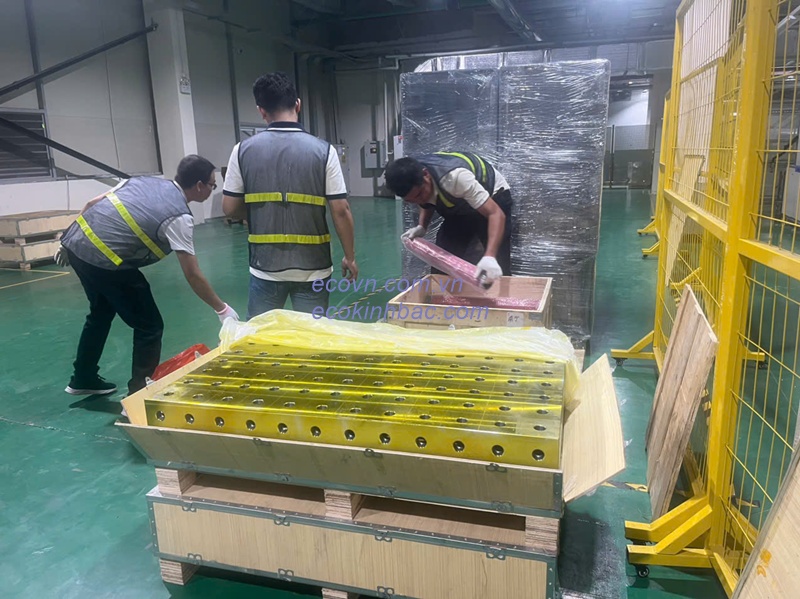

Bàn gá hàn thép 3D D16 1500×1200×100mm là gì?

Bàn gá hàn thép 3D D16 1500×1200×100mm là bàn chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định phôi trong quá trình hàn, lắp ráp và chế tạo cơ khí.

Bàn có kích thước tổng thể dài 1500mm × rộng 1200mm × cao 100mm, mặt bàn dày 12mm. Hệ thống lỗ D16 có đường kính Ø16mm, bố trí với khoảng cách 50 × 50mm, giúp người dùng có nhiều vị trí lựa chọn khi lắp đặt phụ kiện.

Với diện tích làm việc 1500×1200mm, bàn phù hợp với các khung máy, khung hộp, kết cấu thép, giá đỡ và các cụm chi tiết có kích thước vừa đến lớn.

Thông số kỹ thuật chính

Thông số có thể được điều chỉnh theo cấu hình và yêu cầu kỹ thuật của từng sản phẩm.

Ưu điểm của bàn gá hàn thép D16 1500×1200mm

Diện tích làm việc lớn

Kích thước 1500 × 1200mm cung cấp không gian gá rộng hơn so với các bàn 1000×800mm, phù hợp khi cần bố trí nhiều chi tiết hoặc nhiều điểm gá trên cùng một mặt bàn.

Người dùng có thể bố trí đồng thời các nhóm phụ kiện định vị, kê đỡ và kẹp để tạo thành một bộ gá hoàn chỉnh.

Mặt bàn thép dày 12mm

Mặt bàn có độ dày 12mm, phù hợp với cấu hình bàn phục vụ gá hàn và lắp ráp cơ khí.

Các lỗ được bố trí trên mặt bàn tạo điều kiện thuận lợi cho việc lắp đặt và thay đổi vị trí phụ kiện.

Khoảng cách lỗ 50×50mm

Hệ lỗ Ø16mm với khoảng cách 50×50mm giúp tăng số lượng vị trí có thể lựa chọn khi bố trí phụ kiện.

Đây là ưu điểm đáng chú ý khi gá những sản phẩm có nhiều kích thước khác nhau hoặc cần thay đổi vị trí chốt, cữ và kẹp.

Bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn thép kích thước 1200x1200 lỗ D28

Bàn Gá Hàn Thép 3D D16 1200×1000×100mm

Kết hợp bàn gá hàn D16 với phụ kiện như thế nào?

Bàn gá hàn 3D phát huy hiệu quả khi được sử dụng cùng hệ thống phụ kiện D16.

Một cấu hình cơ bản có thể bố trí:

Bàn D16 → khối đỡ → chốt định vị → cữ chặn → kẹp gá → phôi

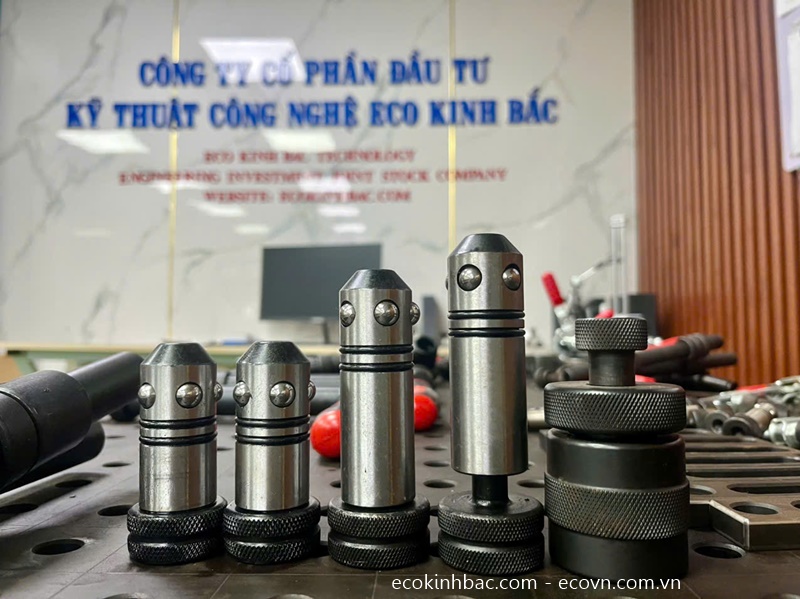

Chốt định vị

Chốt định vị dùng để xác định vị trí của phôi trên mặt bàn. Với hệ lỗ 50×50mm, người dùng có thể lựa chọn các vị trí chốt phù hợp với kích thước và hình dạng sản phẩm.

Cữ chặn và thước định vị

Cữ chặn tạo điểm giới hạn cho phôi, trong khi thước định vị hỗ trợ kiểm soát khoảng cách giữa các chi tiết.

Nhóm phụ kiện này đặc biệt hữu ích khi gá các khung hộp, khung máy và kết cấu cần duy trì kích thước lặp lại.

Khối đỡ

Block và khối đỡ được sử dụng để nâng phôi, tạo khoảng hở hoặc hỗ trợ những vị trí mà chi tiết cần được kê đỡ.

Với bàn 1500×1200mm, có thể bố trí nhiều điểm đỡ theo chiều dài và chiều rộng của phôi.

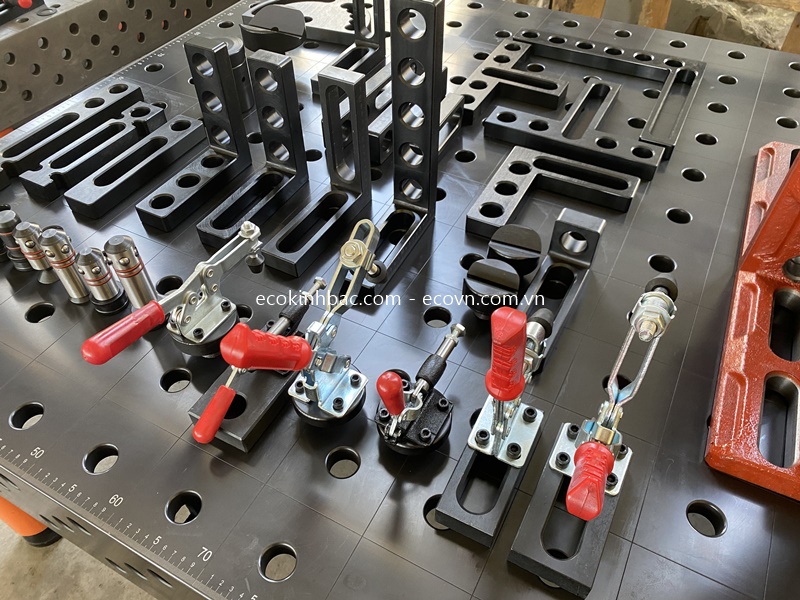

Kẹp gá

Sau khi phôi được xác định vị trí bằng chốt và cữ, kẹp gá tạo lực giữ để hạn chế dịch chuyển trong quá trình hàn.

Khối V

Với các chi tiết dạng ống, trục hoặc thanh tròn, khối V giúp tạo mặt tựa và hỗ trợ giữ chi tiết ổn định.

Thước vuông và phụ kiện góc

Thước vuông, khối góc và thanh góc đỡ có thể kết hợp để tạo mặt chuẩn, mặt chặn và hỗ trợ kiểm soát góc khi gá khung.

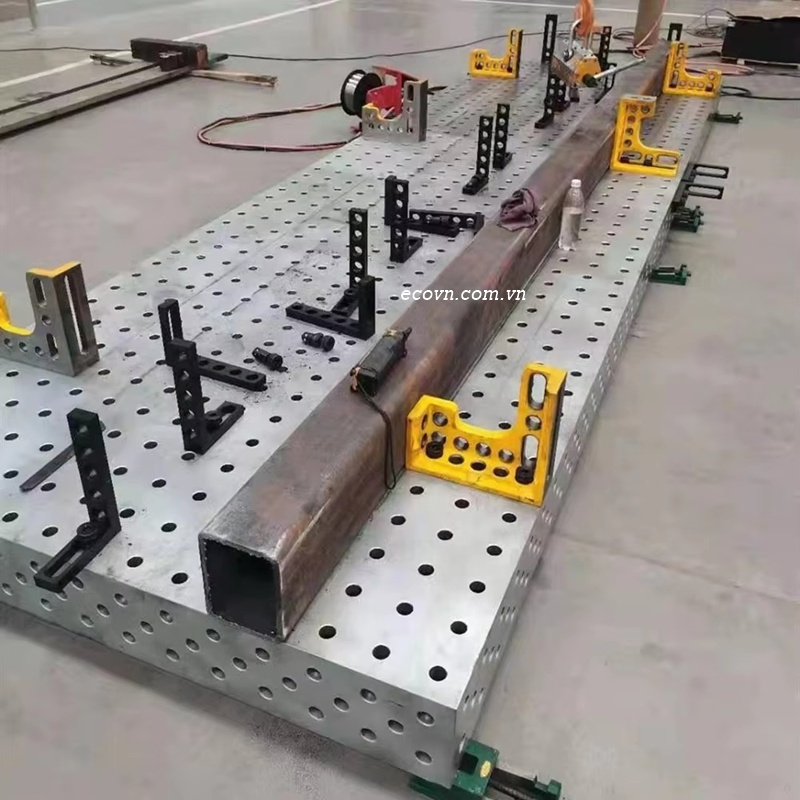

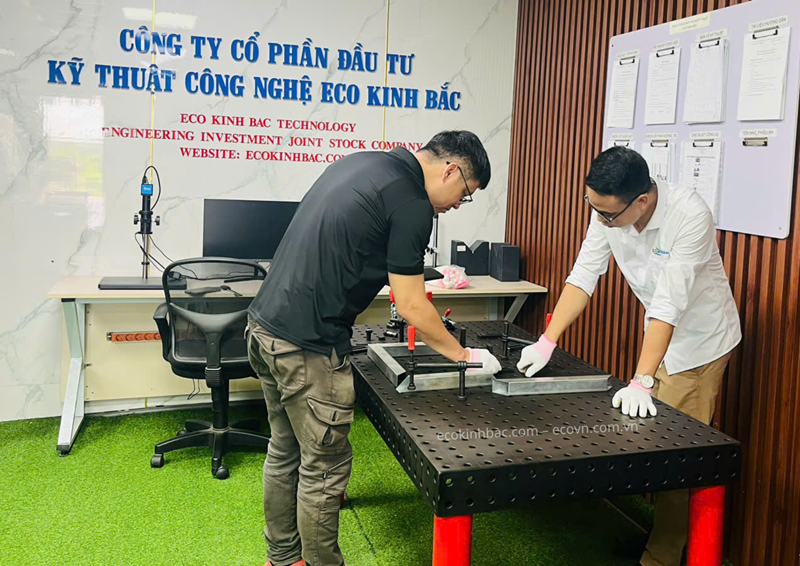

Ví dụ gá khung máy trên bàn 1500×1200mm

Khi gá một khung máy hoặc kết cấu hộp kích thước lớn, người thợ có thể bắt đầu bằng việc bố trí các cữ chặn theo kích thước mong muốn.

Tiếp theo, đặt các khối đỡ tại những vị trí cần nâng và kê phôi. Các chốt định vị được bố trí tại những điểm cần kiểm soát vị trí.

Sau khi đặt phôi, sử dụng kẹp gá để cố định các cạnh. Nếu khung yêu cầu kiểm soát góc 90°, có thể kết hợp thêm thước vuông hoặc thanh góc đỡ.

Có thể hiểu đơn giản:

• Chốt: xác định vị trí.

• Cữ: tạo chuẩn và điểm chặn.

• Khối đỡ: nâng và đỡ phôi.

• Kẹp: giữ phôi.

• Thước vuông: hỗ trợ kiểm soát góc.

• Bàn D16: tạo hệ thống điểm lắp phụ kiện.

Sau khi hoàn thành một sản phẩm, phụ kiện có thể tháo ra và bố trí lại cho sản phẩm khác.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Ứng dụng của bàn gá hàn thép 3D D16

Bàn 1500×1200mm có thể sử dụng trong nhiều công việc:

• Gá hàn khung hộp.

• Gá khung máy và bệ máy.

• Gá giá đỡ, chân đỡ và kết cấu thép.

• Chế tạo jig và đồ gá cơ khí.

• Lắp ráp cụm chi tiết trước khi hàn.

• Gá thép hình và các kết cấu dạng khung.

• Gá ống, trục và chi tiết tròn khi kết hợp khối V.

• Căn chỉnh chi tiết trước khi hàn.

• Sản xuất các sản phẩm cơ khí có kích thước vừa và lớn.

Đối với những xưởng thường xuyên thay đổi sản phẩm, hệ thống bàn D16 cùng phụ kiện tháo lắp giúp tăng tính linh hoạt và giảm sự phụ thuộc vào đồ gá cố định.

ECO Kinh Bắc cung cấp bàn gá hàn thép D16

ECO Kinh Bắc cung cấp bàn gá hàn 3D D16, bàn hàn, phụ kiện định vị và các thiết bị hỗ trợ gá lắp cơ khí.

Với bàn 1500×1200×100mm, khách hàng có thể kết hợp đồng bộ với:

• Chốt định vị D16.

• Chốt khóa nhanh.

• Cữ chặn và thước định vị.

• Khối L, U block và block kê đỡ.

• Kẹp gá và cầu kẹp.

• Khối V cho chi tiết tròn.

• Thước vuông và phụ kiện góc.

• Thanh góc đỡ L/R.

• Phụ kiện điều chỉnh chiều cao.

ECO Kinh Bắc hỗ trợ tư vấn bàn + phụ kiện + phương án gá dựa trên hình dạng, kích thước và yêu cầu thực tế của từng sản phẩm.
