Bàn Gá Hàn Thép 3D D16 1200×1000×100mm – Gá Định Vị Chính Xác Cho Cơ Khí

Bàn gá hàn thép 3D D16 1200×1000×100mm là gì?

Bàn gá hàn thép 3D D16 1200×1000×100mm là bàn chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định phôi trong quá trình hàn, lắp ráp và chế tạo cơ khí.

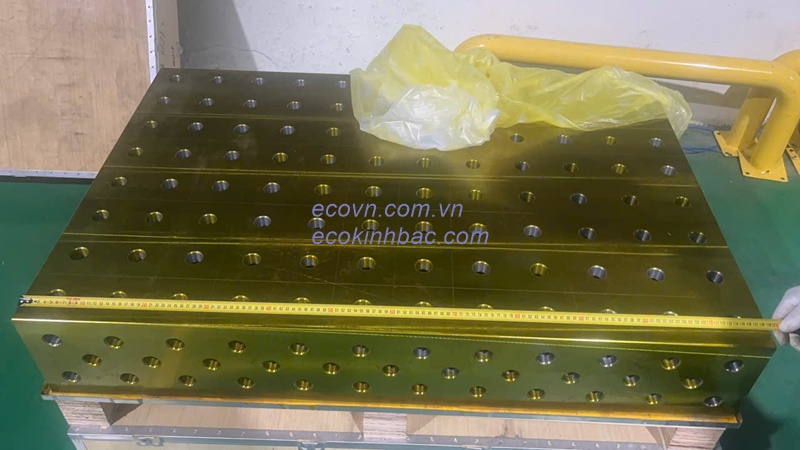

Bàn có kích thước tổng thể dài 1200mm × rộng 1000mm × cao 100mm, trong đó mặt bàn dày 12mm. Hệ thống lỗ D16 có đường kính Ø16mm, bố trí với khoảng cách 50×50mm, giúp người dùng linh hoạt lựa chọn vị trí lắp đặt các phụ kiện gá.

Kích thước 1200×1000mm tạo diện tích làm việc rộng hơn so với các loại bàn 1000×800mm, phù hợp với nhiều loại khung hộp, khung máy, giá đỡ và cụm chi tiết cơ khí.

Thông số kỹ thuật chính

Thông số thực tế có thể được điều chỉnh theo cấu hình và yêu cầu kỹ thuật của từng sản phẩm.

Bàn gá hàn kích thước 1500x1500mm

Bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn thép kích thước 1200x1200 lỗ D28

Ưu điểm của bàn gá hàn thép D16 1200×1000mm

Diện tích làm việc 1200×1000mm

Mặt bàn có kích thước 1200×1000mm, cung cấp không gian gá tương đối rộng để bố trí nhiều điểm định vị, khối đỡ và kẹp trên cùng một mặt bàn.

Kích thước này phù hợp với các sản phẩm có kích thước vừa và những kết cấu cần nhiều vị trí gá cùng lúc.

Mặt bàn dày 12mm

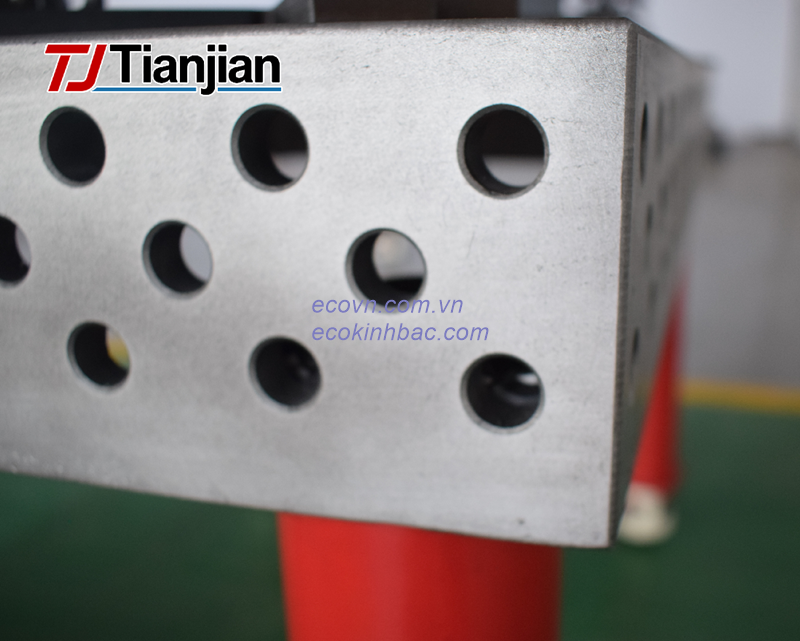

Mặt bàn có độ dày 12mm, kết hợp hệ thống lỗ D16 được bố trí theo lưới 50×50mm.

Hệ thống lỗ giúp người dùng dễ dàng thay đổi vị trí của phụ kiện theo hình dạng và kích thước từng loại phôi.

Khoảng cách lỗ 50×50mm

Lưới lỗ 50×50mm tạo nhiều vị trí lựa chọn khi bố trí phụ kiện D16.

Khoảng cách lỗ nhỏ giúp người thợ dễ điều chỉnh vị trí chốt, cữ chặn và kẹp để phù hợp với từng kích thước sản phẩm.

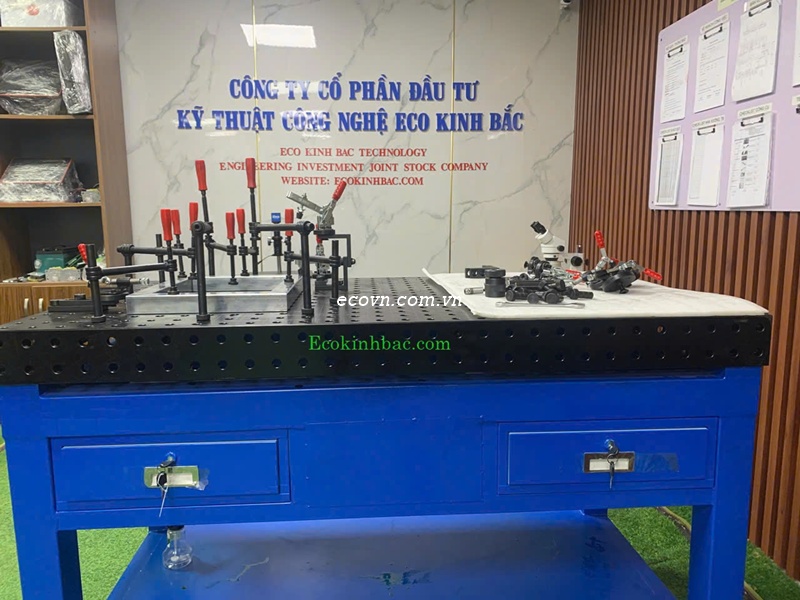

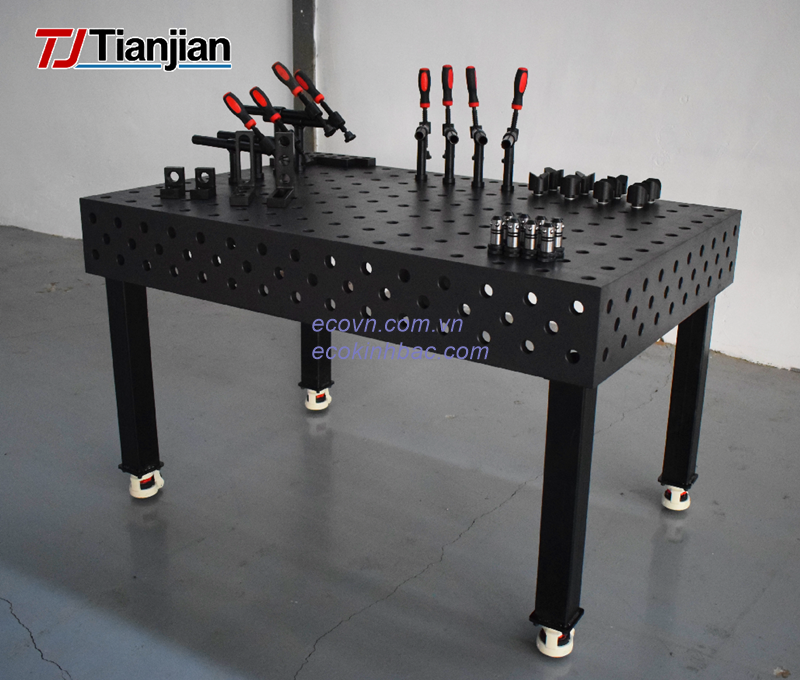

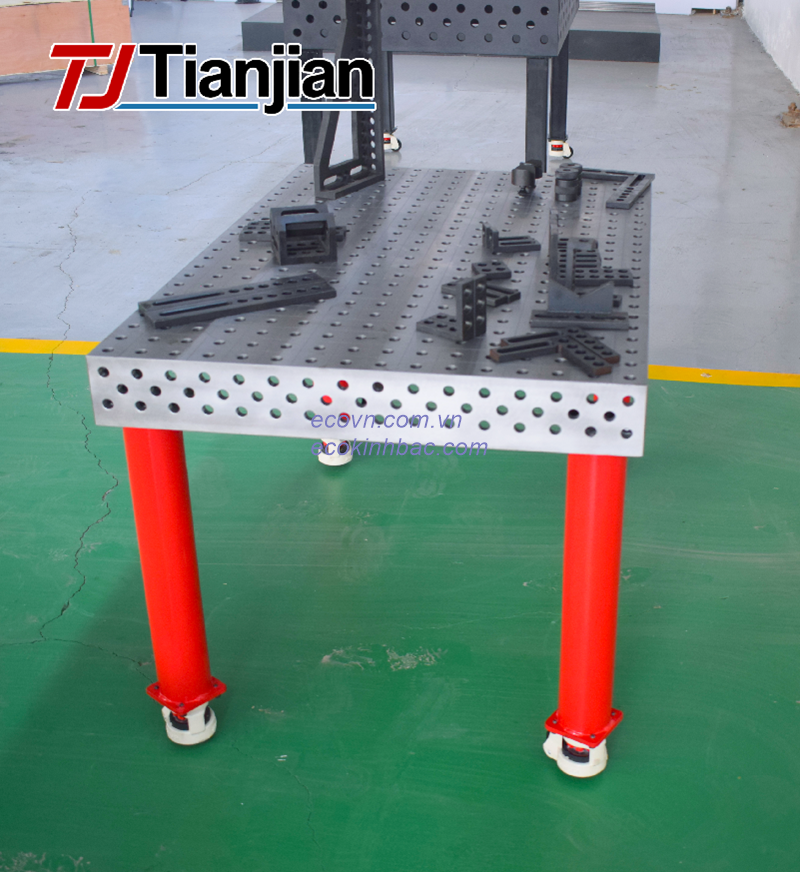

Kết hợp bàn gá hàn D16 với phụ kiện như thế nào?

Bàn gá hàn 3D phát huy hiệu quả cao khi được kết hợp với hệ thống phụ kiện đồng bộ.

Một cấu hình gá cơ bản có thể bố trí:

Bàn D16 → khối đỡ → chốt định vị → cữ chặn → kẹp gá → phôi

Chốt định vị

Chốt định vị giúp xác định vị trí của phôi trên mặt bàn. Với lưới lỗ 50×50mm, người dùng có thể lựa chọn các vị trí chốt phù hợp với từng loại sản phẩm.

Cữ chặn

Cữ chặn tạo điểm giới hạn cho phôi, giúp chi tiết không bị dịch chuyển theo phương đã xác định trong quá trình gá.

Cữ có thể kết hợp với chốt để tạo chuẩn cho những sản phẩm cần gá lặp lại.

Khối đỡ

Block kê và các khối đỡ giúp nâng phôi, tạo điểm tựa hoặc tạo khoảng hở giữa phôi với mặt bàn.

Đối với khung hộp hoặc kết cấu có nhiều vị trí cần đỡ, có thể bố trí nhiều block tại các điểm phù hợp.

Kẹp gá

Sau khi phôi được đặt đúng vị trí, kẹp gá được sử dụng để tạo lực giữ.

Cấu hình chốt + cữ + khối đỡ + kẹp giúp quá trình gá trở nên rõ ràng và thuận tiện hơn.

Khối V

Với ống, trục, thanh tròn hoặc chi tiết hình trụ, khối V tạo mặt tựa phù hợp và hỗ trợ hạn chế chuyển động lăn của phôi.

Thước vuông và phụ kiện góc

Thước vuông, khối góc và thanh góc đỡ có thể được sử dụng để tạo mặt tựa hoặc hỗ trợ gá các chi tiết cần kiểm soát góc vuông.

Ví dụ gá khung hộp trên bàn 1200×1000mm

Khi gá một khung hộp, trước tiên người thợ có thể xác định kích thước và vị trí chuẩn của sản phẩm.

Tiếp theo, bố trí cữ chặn và chốt định vị trên các lỗ D16 phù hợp. Các khối đỡ được đặt tại những vị trí cần nâng đỡ, sau đó đặt phôi lên bàn.

Cuối cùng, sử dụng kẹp gá để cố định các cạnh của khung. Nếu cần kiểm soát góc 90°, có thể bổ sung thước vuông hoặc phụ kiện góc.

Có thể hiểu đơn giản:

• Chốt: xác định vị trí.

• Cữ: tạo chuẩn và điểm chặn.

• Khối đỡ: nâng và đỡ phôi.

• Kẹp: cố định phôi.

• Phụ kiện góc: hỗ trợ kiểm soát góc.

• Bàn D16: tạo hệ thống vị trí lắp phụ kiện.

Sau khi hoàn thành, các phụ kiện có thể tháo ra và bố trí lại cho sản phẩm khác.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Ứng dụng của bàn gá hàn thép 3D D16

Bàn 1200×1000mm có thể sử dụng trong nhiều công việc cơ khí:

• Gá hàn khung hộp.

• Gá khung máy.

• Gá giá đỡ và bệ đỡ.

• Chế tạo jig và đồ gá.

• Lắp ráp cụm chi tiết trước khi hàn.

• Gá thép hình và kết cấu cơ khí.

• Gá ống, trục và thanh tròn khi kết hợp khối V.

• Căn chỉnh chi tiết trước khi hàn.

• Sản xuất nhiều mã sản phẩm trên cùng một bàn gá.

Đối với những xưởng thường xuyên thay đổi sản phẩm, hệ thống D16 cùng phụ kiện tháo lắp giúp thay đổi cấu hình gá nhanh chóng và thuận tiện.

ECO Kinh Bắc cung cấp bàn gá hàn thép D16

ECO Kinh Bắc cung cấp bàn gá hàn 3D D16, bàn hàn, phụ kiện định vị và các thiết bị hỗ trợ gá lắp cơ khí.

Bàn 1200×1000×100mm, mặt bàn dày 12mm, lỗ Ø16 và khoảng cách 50×50mm có thể kết hợp với:

• Chốt định vị D16.

• Chốt khóa nhanh.

• Cữ chặn và thước định vị.

• Khối L, U block và block kê.

• Kẹp gá và cầu kẹp.

• Khối V cho chi tiết tròn.

• Thước vuông và phụ kiện góc.

• Thanh góc đỡ L/R.

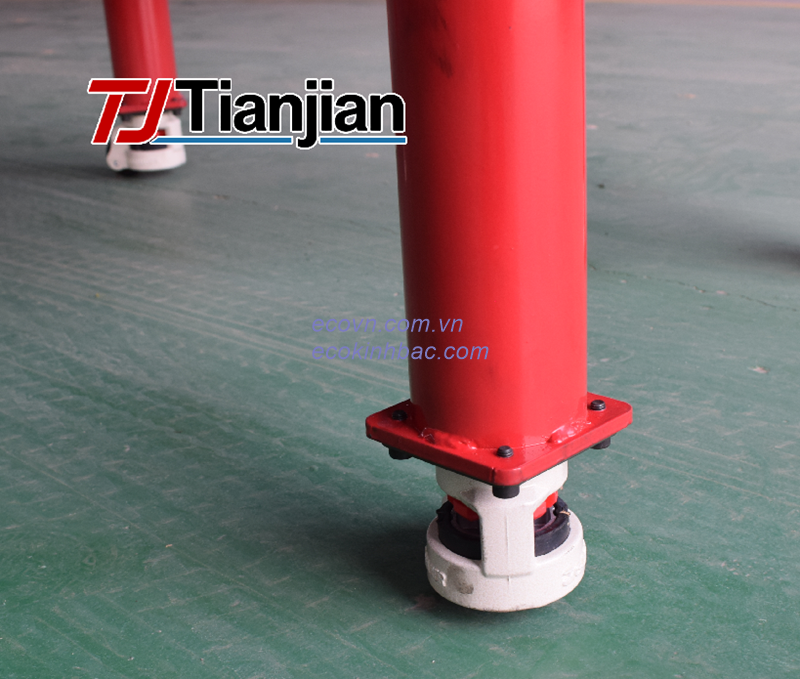

• Phụ kiện điều chỉnh chiều cao.

ECO Kinh Bắc hỗ trợ tư vấn bàn + phụ kiện + phương án bố trí gá dựa trên hình dạng, kích thước và yêu cầu thực tế của từng sản phẩm.
