Bàn gá hàn gang 3D D16 2000×1200×100mm là gì?

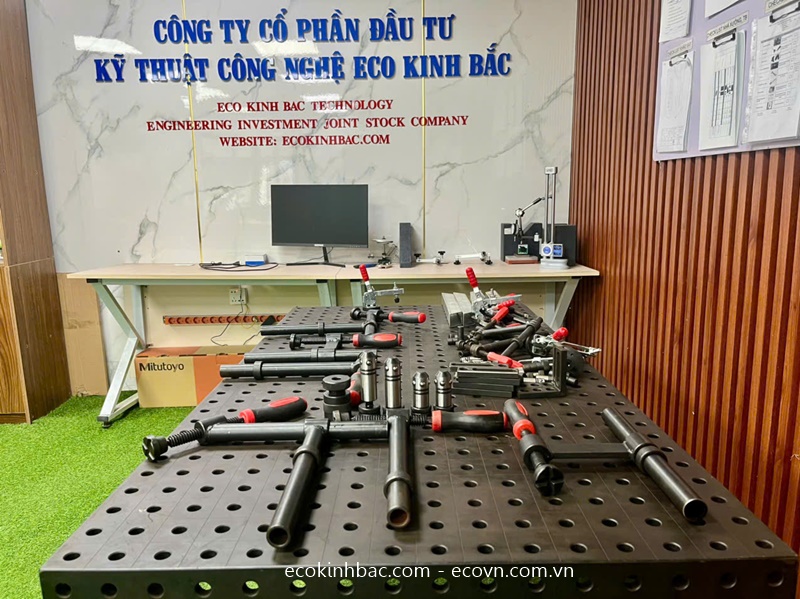

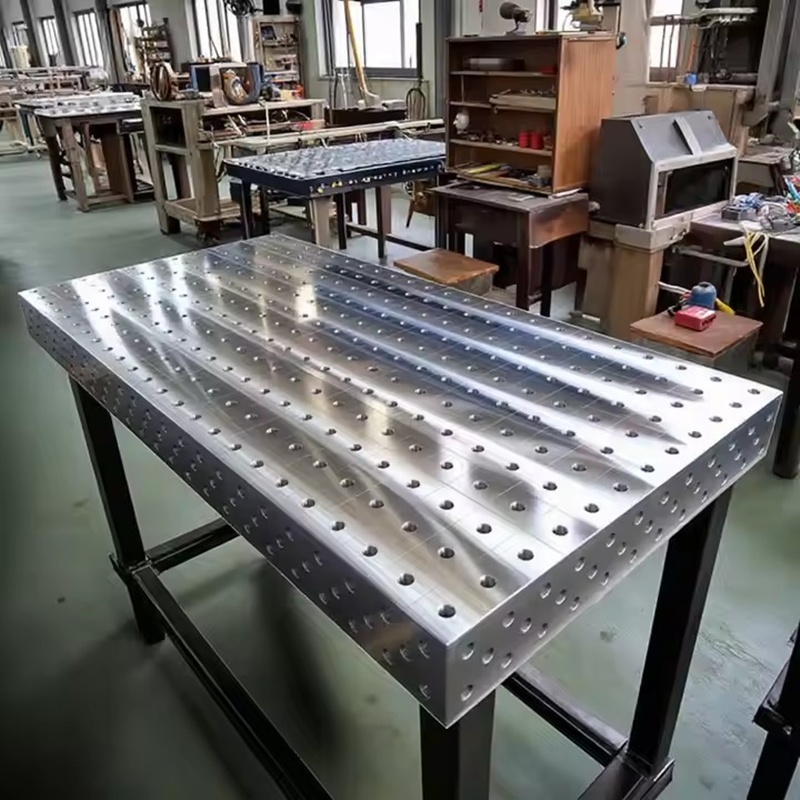

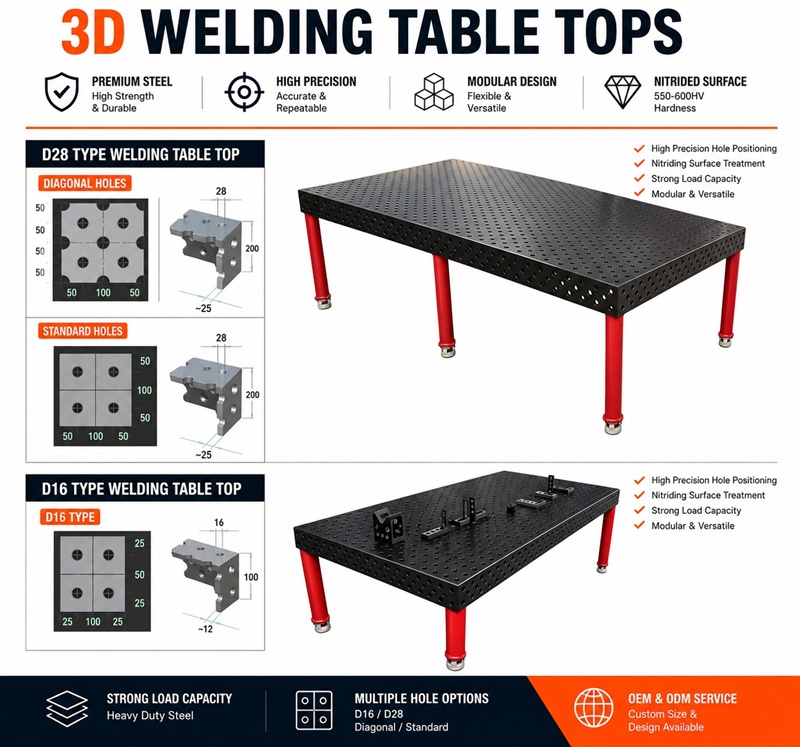

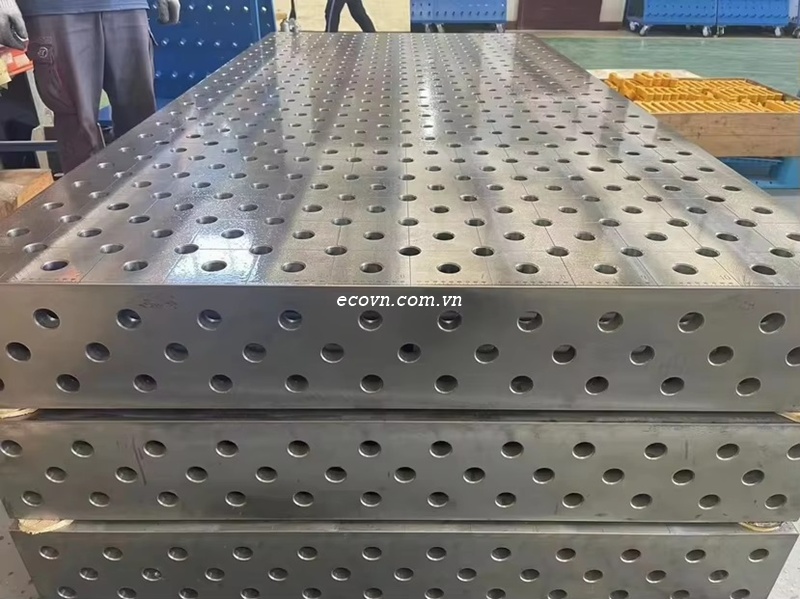

Bàn gá hàn gang 3D D16 2000×1200×100mm là bàn chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định các chi tiết trong quá trình hàn, lắp ráp và chế tạo cơ khí.

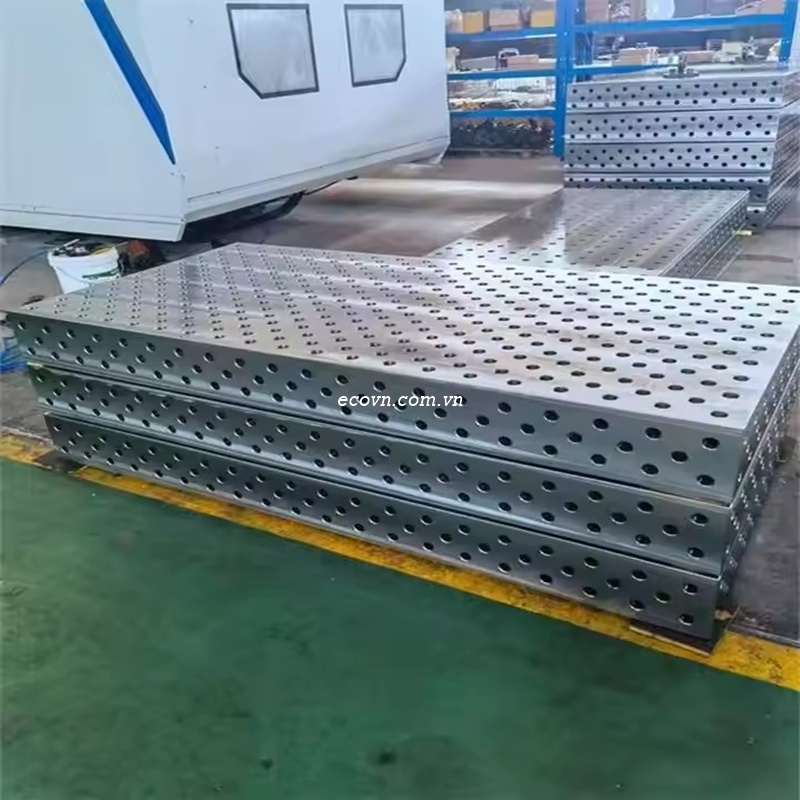

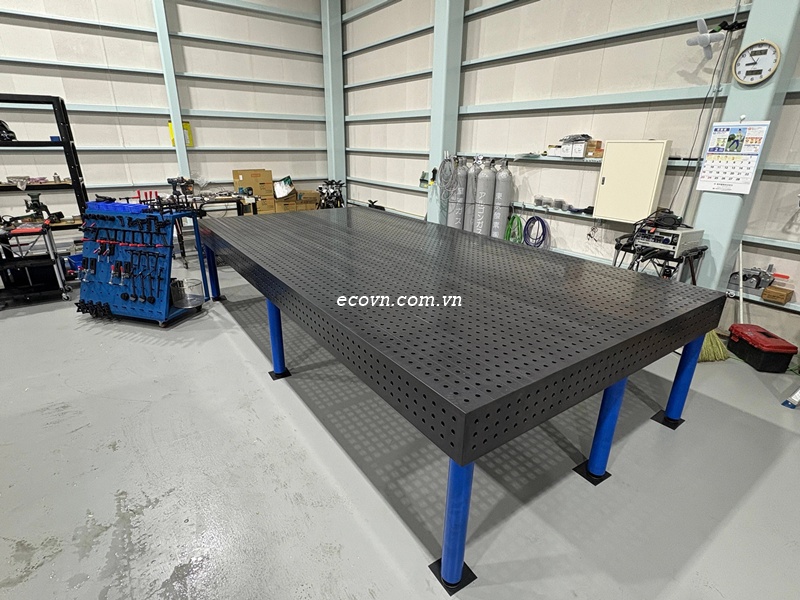

Bàn có kích thước tổng thể dài 2000mm × rộng 1200mm × cao 100mm, tạo không gian làm việc rộng cho các khung máy, kết cấu hộp, giá đỡ, bệ máy và các cụm chi tiết có kích thước lớn.

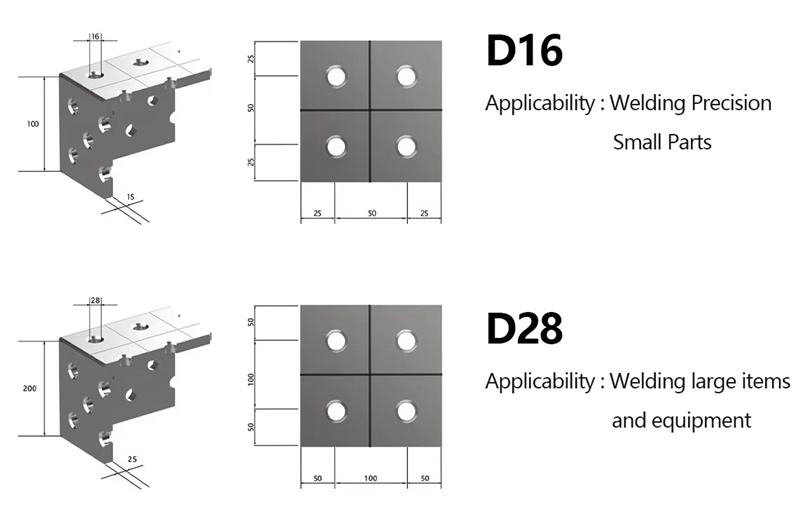

Mặt bàn có độ dày 12mm, sử dụng hệ lỗ D16 với đường kính Ø16mm, bố trí theo khoảng cách 50 × 50mm. Cấu hình này cho phép kết hợp với nhiều loại phụ kiện D16 để tạo thành hệ thống gá linh hoạt.

Thông số kỹ thuật chính

Thông số	Chi tiết
Tên sản phẩm	Bàn gá hàn gang 3D D16
Kích thước tổng thể	2000 × 1200 × 100mm
Chiều dài	2000mm
Chiều rộng	1200mm
Chiều cao	100mm
Độ dày mặt bàn	12mm
Đường kính lỗ	Ø16mm
Khoảng cách lỗ	50 × 50mm
Vật liệu	Gang
Hệ phụ kiện	D16
Kiểu bàn	Bàn gá hàn 3D

Thông số thực tế có thể được điều chỉnh theo cấu hình và yêu cầu kỹ thuật của từng sản phẩm.

Ưu điểm của bàn gá hàn gang D16 2000×1200mm

Không gian gá rộng

Kích thước 2000 × 1200mm cung cấp diện tích làm việc lớn, phù hợp khi cần gá các chi tiết dài hoặc bố trí nhiều điểm định vị trên cùng một mặt bàn.

Người thợ có thể bố trí nhiều chốt, cữ, khối đỡ và kẹp tại các vị trí khác nhau mà vẫn có không gian thao tác xung quanh phôi.

Khoảng cách lỗ 50×50mm

Hệ lỗ D16 với khoảng cách 50 × 50mm giúp người dùng có nhiều vị trí lựa chọn khi bố trí phụ kiện.

Điều này đặc biệt hữu ích khi gá các sản phẩm có kích thước hoặc hình dạng thay đổi, bởi vị trí của chốt và cữ có thể được điều chỉnh theo từng phương án gá.

Mặt bàn dày 12mm

Mặt bàn có độ dày 12mm, phù hợp với cấu hình bàn gá hàn D16. Các lỗ Ø16mm trên mặt bàn tạo hệ thống điểm lắp để kết hợp với phụ kiện D16.

Vật liệu gang

Bàn sử dụng gang, phù hợp với các ứng dụng bàn gá hàn và định vị trong môi trường gia công cơ khí.

Bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn thép kích thước 1200x1200 lỗ D28

Bàn Gá Hàn Thép 3D D16 1200×1000×100mm

Kết hợp bàn gá hàn D16 với phụ kiện như thế nào?

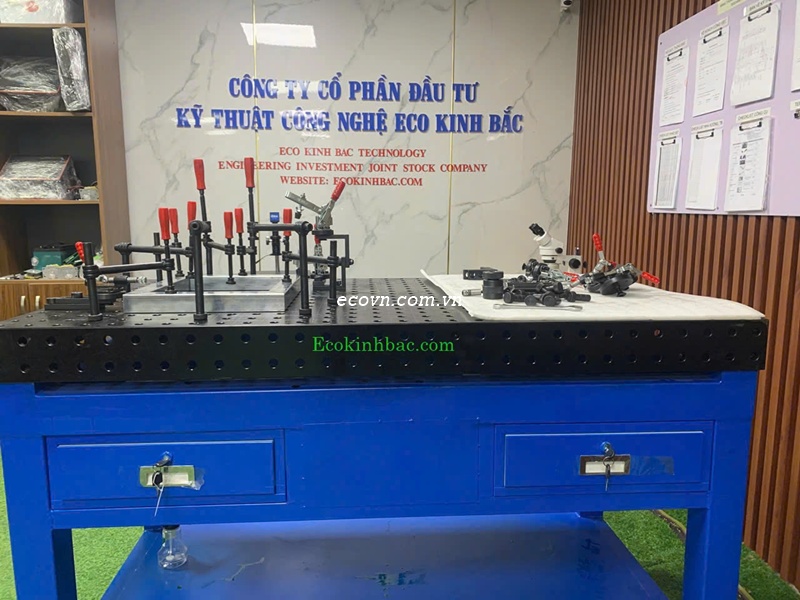

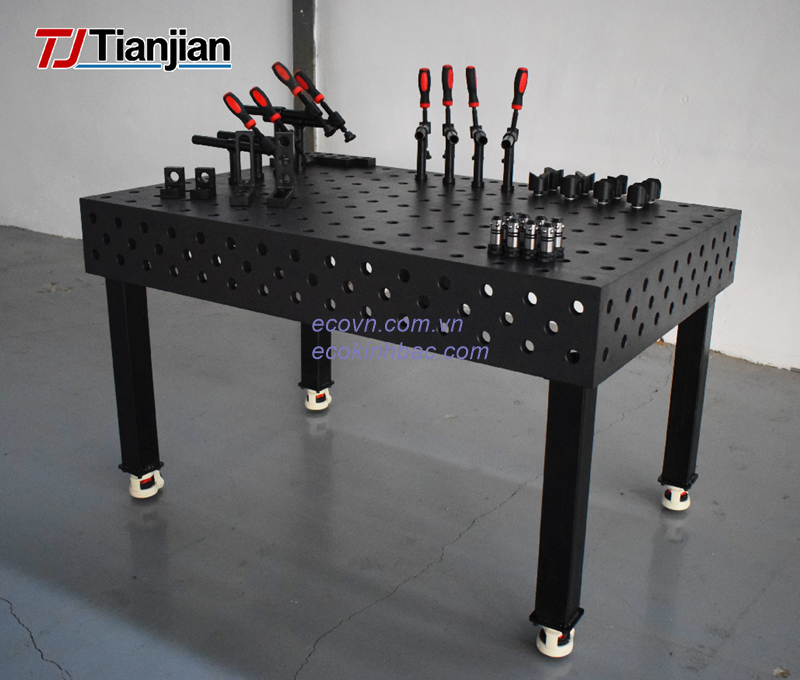

Điểm mạnh của bàn gá hàn 3D nằm ở khả năng kết hợp nhiều loại phụ kiện để tạo thành bộ gá phù hợp với từng sản phẩm.

Một cấu hình cơ bản có thể bố trí:

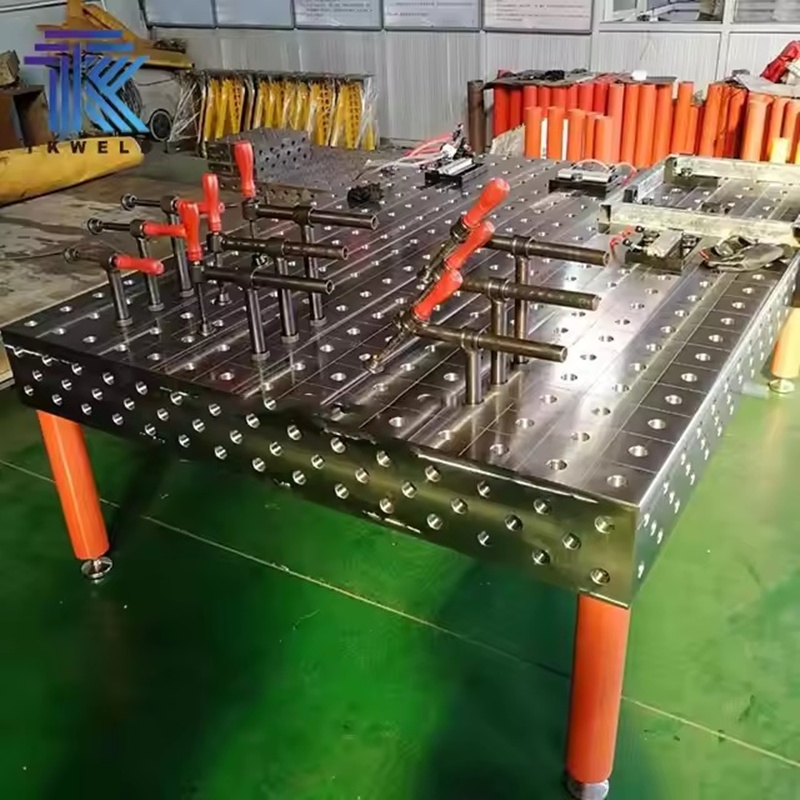

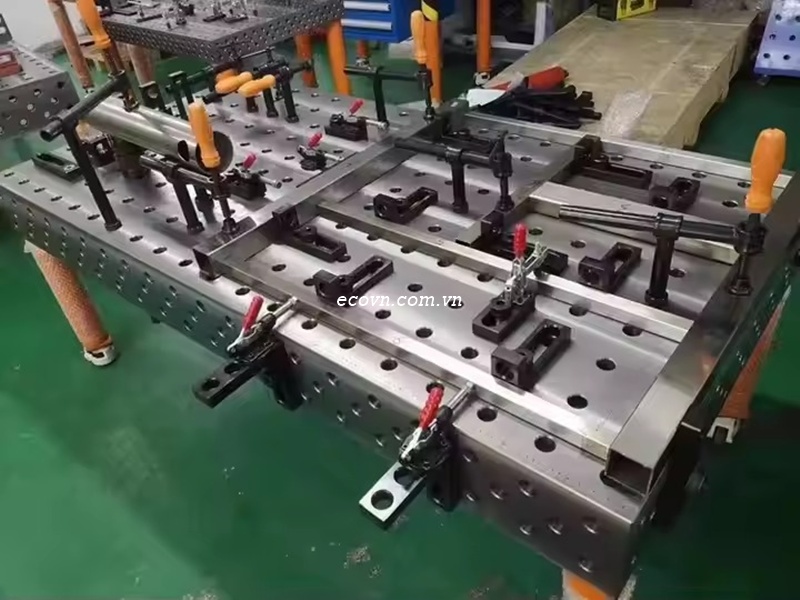

Bàn D16 → khối đỡ → chốt định vị → cữ chặn → kẹp gá → phôi

Chốt định vị D16

Chốt định vị dùng để xác định vị trí của phôi trên mặt bàn. Với hệ lỗ 50×50mm, người dùng có thể lựa chọn vị trí chốt phù hợp với kích thước và hình dạng chi tiết.

Cữ chặn và thước định vị

Cữ chặn tạo điểm giới hạn cho phôi, trong khi thước định vị hỗ trợ kiểm soát khoảng cách giữa các chi tiết.

Đây là nhóm phụ kiện hữu ích khi gá khung hộp, khung máy hoặc sản phẩm cần duy trì kích thước lặp lại.

Khối đỡ và L/U Block

Các loại block, L Block và U Block có thể được bố trí dưới hoặc bên cạnh phôi để tạo điểm tựa.

Với những chi tiết dài, nhiều điểm đỡ có thể được bố trí dọc theo chiều dài sản phẩm nhằm hỗ trợ quá trình gá.

Kẹp gá

Sau khi phôi đã được định vị bằng chốt và cữ, kẹp gá được sử dụng để tạo lực giữ, hạn chế phôi dịch chuyển trong quá trình hàn.

Khối V

Đối với ống, trục, thanh tròn và chi tiết hình trụ, khối V giúp tạo mặt tựa và hỗ trợ định vị chi tiết.

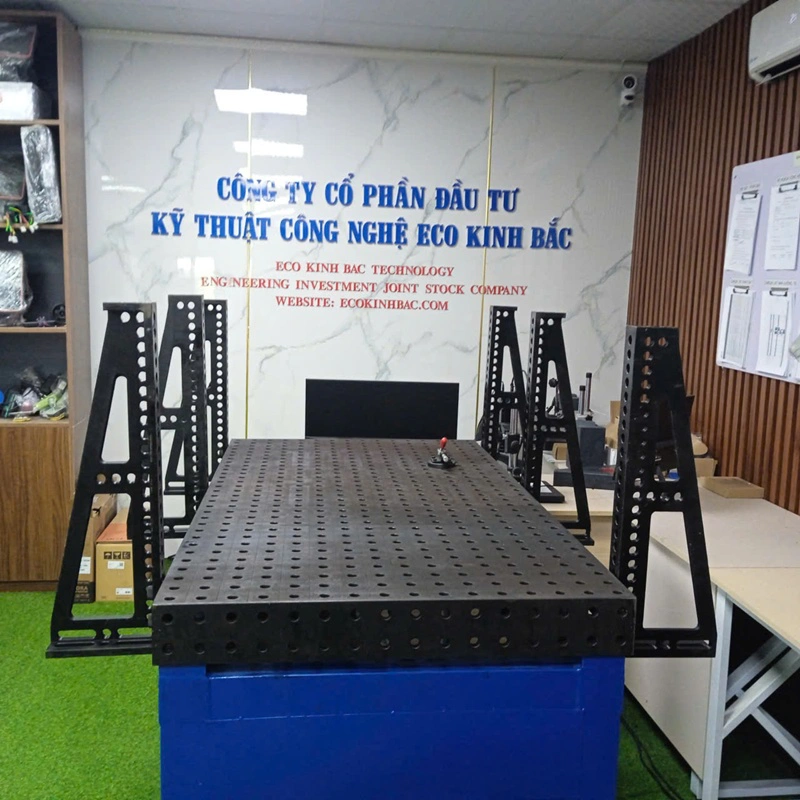

Thước vuông và phụ kiện góc

Thước vuông, khối góc, thanh góc đỡ L/R giúp tạo mặt chặn hoặc mặt tựa khi gá các chi tiết cần kiểm soát góc vuông.

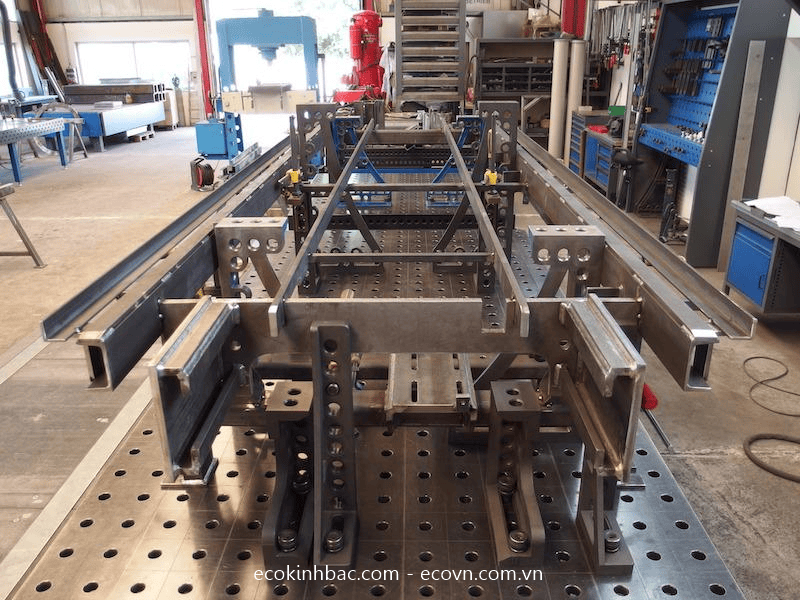

Ví dụ gá khung máy dài 2000mm

Với một khung máy hoặc khung hộp dài, người thợ có thể tận dụng toàn bộ chiều dài 2000mm của bàn để bố trí các điểm chuẩn.

Đầu tiên, sử dụng cữ chặn để xác định chuẩn. Sau đó bố trí chốt định vị tại các vị trí cần kiểm soát kích thước.

Các khối đỡ được đặt dưới những vị trí cần nâng đỡ. Sau khi đặt chi tiết lên bàn, sử dụng kẹp gá để cố định.

Nếu khung có các góc 90°, có thể kết hợp thước vuông hoặc thanh góc đỡ để hỗ trợ kiểm soát vị trí.

Có thể hiểu đơn giản:

Chốt: xác định vị trí.
Cữ: tạo chuẩn và điểm chặn.
Khối đỡ: nâng và đỡ phôi.
Kẹp: cố định phôi.
Thước vuông: hỗ trợ kiểm soát góc.
Bàn D16: tạo hệ thống điểm lắp phụ kiện.

Sau khi hoàn thành, toàn bộ phụ kiện có thể tháo ra và bố trí lại cho sản phẩm khác.

Ứng dụng của bàn gá hàn gang 3D D16 2000×1200mm

Bàn có thể sử dụng trong nhiều công việc cơ khí:

Gá hàn khung máy.
Gá khung hộp và kết cấu thép.
Gá bệ máy, chân máy và giá đỡ.
Chế tạo jig và đồ gá cơ khí.
Lắp ráp các cụm chi tiết trước khi hàn.
Gá các chi tiết dạng thép hình.
Gá ống và thanh tròn khi kết hợp khối V.
Căn chỉnh các chi tiết có kích thước lớn.
Sản xuất nhiều mã sản phẩm trên cùng một hệ thống bàn.

Đặc biệt với các xưởng thường xuyên thay đổi sản phẩm, bàn gá hàn 3D D16 cùng hệ phụ kiện tháo lắp giúp tăng tính linh hoạt và giảm sự phụ thuộc vào các bộ gá cố định.

Xem thêm các sản phẩm:

Tham khảo: Bàn gá hàn 2D
Tham khảo: Bàn gá hàn 3D
Tham khảo: Phụ kiện bàn gá hàn

Vì sao nên chọn bàn gá hàn 2000×1200mm?

Kích thước 2000×1200mm tạo không gian đủ rộng để bố trí nhiều điểm gá trên cùng một mặt bàn.

Thay vì phải chia nhỏ kết cấu hoặc sử dụng nhiều bàn gá cho một sản phẩm, người dùng có thể thiết lập nhiều vị trí định vị, kê đỡ và kẹp ngay trên cùng một bàn.

Khoảng cách lỗ 50×50mm cũng giúp việc bố trí phụ kiện D16 linh hoạt hơn, đặc biệt với các sản phẩm có nhiều kích thước và hình dạng khác nhau.

Việc lựa chọn bàn vẫn nên căn cứ vào kích thước phôi, phương án gá, không gian thao tác và yêu cầu sản xuất thực tế.
