Bàn gá hàn thép 3D D28 2000×1200×200mm là gì?

Bàn gá hàn thép 3D D28 2000×1200×200mm là bàn chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định các chi tiết trong quá trình hàn, lắp ráp và chế tạo cơ khí.

Bàn có kích thước tổng thể dài 2000mm × rộng 1200mm × cao 200mm, trong đó mặt bàn dày 25mm. Hệ thống lỗ D28 với đường kính Ø28mm, bố trí theo khoảng cách 100×100mm, cho phép kết hợp với các phụ kiện D28 tương ứng.

Với diện tích làm việc 2000×1200mm, bàn phù hợp với các khung máy, kết cấu thép, bệ máy, giá đỡ và các sản phẩm cơ khí có kích thước lớn.

Thông số kỹ thuật chính

Thông số có thể được điều chỉnh theo cấu hình và yêu cầu kỹ thuật của từng sản phẩm.

Ưu điểm của bàn gá hàn thép D28 2000×1200mm

Diện tích làm việc lớn

Kích thước 2000×1200mm tạo không gian rộng để bố trí nhiều điểm định vị, khối đỡ và kẹp gá trên cùng một mặt bàn.

Đây là kích thước phù hợp khi cần gá các sản phẩm dài hoặc những kết cấu có nhiều vị trí cần cố định cùng lúc.

Mặt bàn thép dày 25mm

Mặt bàn có độ dày 25mm, tạo nền tảng chắc chắn cho việc bố trí các phụ kiện D28 và gá các chi tiết có kích thước lớn.

Hệ lỗ D28 khoảng cách 100mm

Các lỗ Ø28mm được bố trí theo khoảng cách 100×100mm, tạo hệ thống điểm lắp phụ kiện theo dạng lưới.

Người dùng có thể lựa chọn nhiều vị trí khác nhau để bố trí chốt, cữ, block và kẹp tùy theo hình dạng của từng sản phẩm.

Bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn thép kích thước 1200x1200 lỗ D28

Bàn Gá Hàn Thép 3D D16 1200×1000×100mm

Kết hợp bàn gá hàn D28 với phụ kiện như thế nào?

Để tạo thành một bộ gá hoàn chỉnh, bàn D28 có thể kết hợp nhiều nhóm phụ kiện:

Bàn D28 → khối đỡ → chốt định vị → cữ chặn → kẹp gá → phôi

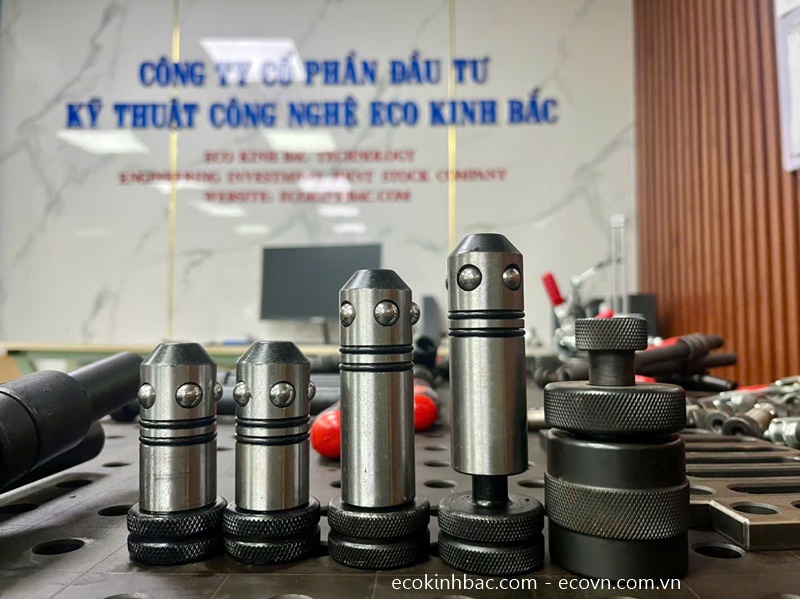

Chốt định vị D28

Chốt định vị giúp xác định vị trí của phôi trên mặt bàn. Khi sản xuất nhiều sản phẩm giống nhau, các điểm định vị có thể được thiết lập theo cùng một cấu hình.

Cữ chặn và thước định vị

Cữ chặn tạo điểm giới hạn cho phôi, trong khi thước định vị hỗ trợ xác định khoảng cách giữa các chi tiết.

Nhóm phụ kiện này đặc biệt hữu ích khi gá khung máy, khung hộp và các kết cấu cần duy trì kích thước lặp lại.

Khối đỡ và U Block

Khối đỡ được bố trí tại những vị trí cần nâng hoặc kê phôi. Với các kết cấu lớn, có thể sử dụng nhiều điểm đỡ để tạo sự ổn định trong quá trình gá.

Kẹp gá

Sau khi phôi được định vị bằng chốt và cữ, kẹp gá được sử dụng để giữ phôi và hạn chế dịch chuyển trong quá trình hàn.

Khối V

Đối với ống, trục, thanh tròn hoặc chi tiết hình trụ, khối V tạo mặt tựa phù hợp và hỗ trợ giữ chi tiết ổn định.

Phụ kiện góc

Thước vuông, khối góc và thanh góc đỡ giúp tạo mặt chặn hoặc mặt tựa cho các chi tiết cần duy trì góc 90° hoặc các góc theo thiết kế.

Ví dụ gá khung máy trên bàn D28 2000×1200mm

Với một khung máy kích thước lớn, người thợ có thể xác định trước các điểm chuẩn trên bàn dựa vào hệ lỗ 100×100mm.

Sau đó bố trí cữ chặn để tạo chuẩn, khối đỡ tại các vị trí chịu lực và chốt định vị để xác định vị trí các chi tiết.

Khi toàn bộ kết cấu đã được căn chỉnh, sử dụng kẹp gá để cố định các chi tiết trước khi hàn.

Nếu khung có các vị trí cần duy trì góc vuông, có thể kết hợp thêm thước vuông hoặc thanh góc đỡ.

Cấu hình cơ bản:

• Cữ chặn: tạo chuẩn.

• Chốt: xác định vị trí.

• Khối đỡ: nâng và kê phôi.

• Thước vuông: hỗ trợ kiểm soát góc.

• Kẹp: cố định phôi.

• Bàn D28: cung cấp hệ thống điểm lắp phụ kiện.

Sau khi hoàn thành, các phụ kiện có thể tháo ra và bố trí lại cho sản phẩm tiếp theo.

Ứng dụng của bàn gá hàn thép 3D D28

Bàn D28 2000×1200mm có thể sử dụng trong nhiều công việc:

• Gá hàn khung máy.

• Gá kết cấu thép và khung hộp.

• Gá bệ máy, chân máy và giá đỡ.

• Chế tạo jig và đồ gá cơ khí.

• Lắp ráp cụm chi tiết trước khi hàn.

• Gá các chi tiết dạng thép hình.

• Gá ống, trục và chi tiết hình trụ.

• Căn chỉnh các kết cấu có kích thước lớn.

• Sản xuất nhiều mã sản phẩm trên cùng một hệ thống bàn.

Đối với các xưởng thường xuyên thay đổi sản phẩm, bàn D28 kết hợp phụ kiện tháo lắp giúp thay đổi cấu hình gá nhanh hơn so với các bộ gá cố định được chế tạo riêng cho từng sản phẩm.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Vì sao nên sử dụng bàn gá hàn 3D D28?

Điểm nổi bật của bàn D28 không chỉ nằm ở kích thước lớn mà còn ở hệ thống lỗ 100×100mm và khả năng kết hợp phụ kiện D28.

Người dùng có thể thay đổi vị trí chốt, cữ, block và kẹp theo từng loại phôi. Điều này giúp một bàn có thể phục vụ nhiều phương án gá khác nhau trong cùng một xưởng.

Đặc biệt, kích thước 2000×1200mm cho phép bố trí nhiều điểm gá trên cùng một mặt bàn, phù hợp với các sản phẩm cần nhiều vị trí định vị và cố định.

ECO Kinh Bắc cung cấp bàn gá hàn thép D28

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28, bàn hàn, phụ kiện định vị và các thiết bị hỗ trợ gá lắp cơ khí.

Với bàn 2000×1200×200mm, khách hàng có thể kết hợp đồng bộ với:

• Chốt định vị D28.

• Chốt khóa nhanh.

• Cữ chặn và thước định vị.

• U Block và L Block.

• Kẹp gá và cầu kẹp.

• Khối V cho chi tiết tròn.

• Thước vuông và phụ kiện góc.

• Thanh góc đỡ.

• Phụ kiện điều chỉnh chiều cao.

ECO Kinh Bắc hỗ trợ tư vấn bàn + phụ kiện + phương án bố trí gá dựa trên hình dạng, kích thước và yêu cầu thực tế của sản phẩm.
