Bàn gá hàn gang 3D D28 1500×1200×200mm là gì?

Bàn gá hàn gang 3D D28 1500×1200×200mm là bàn chuyên dụng dùng để gá đặt, định vị, căn chỉnh và cố định phôi trong quá trình hàn, lắp ráp và chế tạo cơ khí.

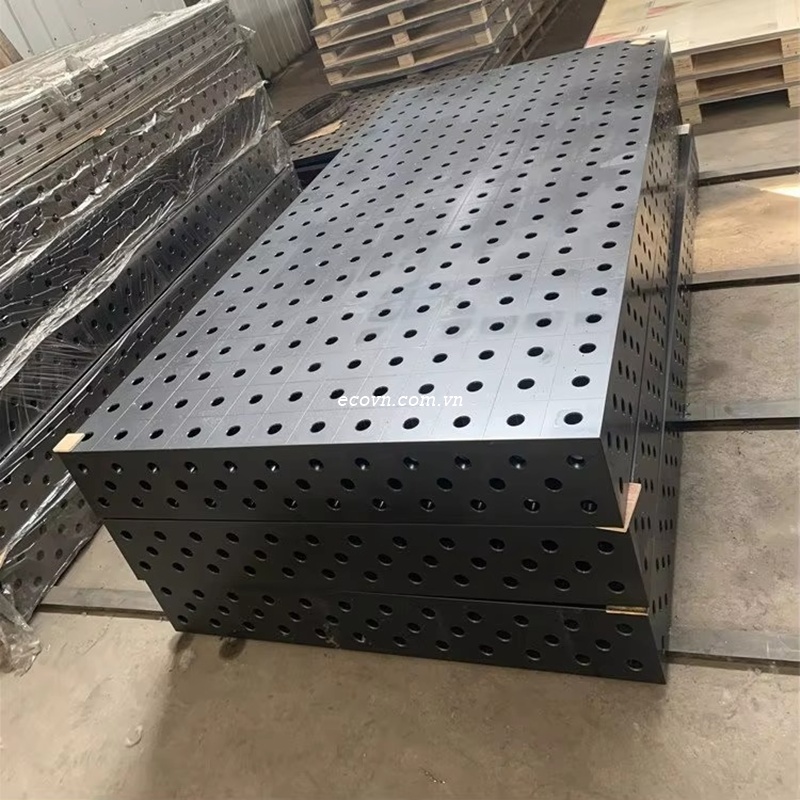

Bàn có kích thước tổng thể dài 1500mm × rộng 1200mm × cao 200mm, phù hợp với các sản phẩm có kích thước vừa và lớn như khung máy, kết cấu thép, bệ máy, giá đỡ và các cụm cơ khí.

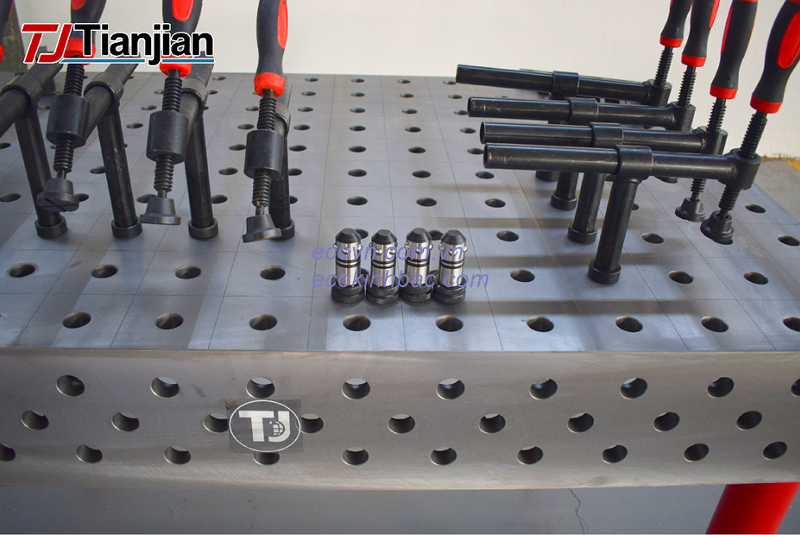

Mặt bàn có độ dày 25mm, sử dụng hệ lỗ D28 với đường kính Ø28mm, khoảng cách lỗ 100 × 100mm. Hệ thống này cho phép kết hợp với các phụ kiện D28 để xây dựng nhiều phương án gá khác nhau.

Thông số kỹ thuật chính

Thông số có thể được điều chỉnh theo cấu hình và yêu cầu kỹ thuật của từng sản phẩm.

Ưu điểm của bàn gá hàn gang D28 1500×1200mm

Diện tích làm việc lớn

Kích thước mặt bàn 1500 × 1200mm tạo không gian gá tương đối rộng, phù hợp khi cần bố trí nhiều điểm định vị, khối đỡ và kẹp trên cùng một sản phẩm.

Đây là lựa chọn phù hợp cho những chi tiết có kích thước lớn hơn so với các bàn gá 1000×800mm hoặc 1200×800mm.

Mặt bàn dày 25mm

Mặt bàn có độ dày 25mm, tạo cấu hình bàn phù hợp cho các phương án gá hàn và lắp ráp cơ khí cần diện tích làm việc lớn.

Các lỗ D28 được bố trí theo hệ thống khoảng cách 100 × 100mm, giúp người dùng dễ dàng lựa chọn vị trí lắp phụ kiện.

Hệ D28 kết hợp phụ kiện đồng bộ

Lỗ Ø28mm sử dụng với hệ phụ kiện D28 tương ứng. Người dùng có thể kết hợp chốt, cữ, khối đỡ, kẹp và phụ kiện góc để xây dựng bộ gá theo từng sản phẩm.

Bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn thép kích thước 1200x1200 lỗ D28

Bàn Gá Hàn Gang 3D D28 1200×1000×200mm

Kết hợp bàn gá hàn D28 với phụ kiện như thế nào?

Một hệ thống gá cơ bản có thể bố trí:

Bàn D28 → khối đỡ → chốt định vị → cữ chặn → kẹp gá → phôi

Mỗi nhóm phụ kiện đảm nhiệm một chức năng khác nhau.

Chốt định vị D28

Chốt định vị giúp xác định vị trí của phôi hoặc phụ kiện trên mặt bàn. Khi sản xuất các sản phẩm lặp lại, các điểm định vị có thể được thiết lập theo cùng một cấu hình.

Cữ chặn và thước định vị

Cữ chặn tạo điểm giới hạn cho phôi, trong khi thước định vị hỗ trợ xác định khoảng cách giữa các chi tiết.

Nhóm phụ kiện này đặc biệt hữu ích khi gá khung hộp, khung máy và các kết cấu cần kiểm soát kích thước.

Khối đỡ và U Block

Khối đỡ giúp nâng phôi lên khỏi mặt bàn và tạo điểm tựa tại những vị trí cần thiết.

Với các kết cấu lớn, có thể bố trí nhiều điểm đỡ để hỗ trợ phôi và hạn chế tình trạng võng hoặc thay đổi vị trí trong quá trình gá.

Kẹp gá

Sau khi phôi được định vị, kẹp gá tạo lực giữ để hạn chế dịch chuyển trong quá trình hàn.

Việc kết hợp chốt + cữ + khối đỡ + kẹp giúp hình thành một hệ thống gá hoàn chỉnh hơn.

Khối V

Đối với ống, trục, thanh tròn hoặc chi tiết hình trụ, khối V tạo mặt tựa phù hợp, hỗ trợ định vị và hạn chế chi tiết bị lăn trong quá trình thao tác.

Phụ kiện góc

Thước vuông, khối góc, thanh góc đỡ và các phụ kiện L/R có thể được sử dụng để tạo mặt tựa hoặc mặt chặn cho các chi tiết cần duy trì góc 90°.

Ví dụ gá khung máy trên bàn D28 1500×1200mm

Khi gá một khung máy kích thước lớn, người thợ có thể sử dụng cữ chặn để tạo chuẩn theo chiều dài và chiều rộng của sản phẩm.

Tiếp theo, bố trí các khối đỡ tại những vị trí cần nâng đỡ. Các chốt định vị được sử dụng để xác định vị trí tương đối của từng chi tiết.

Sau khi đặt phôi, sử dụng kẹp gá để cố định các cạnh. Nếu khung có các vị trí cần kiểm soát góc, có thể kết hợp thêm thước vuông hoặc thanh góc.

Có thể hiểu cấu hình như sau:

• Cữ chặn: tạo chuẩn và giới hạn vị trí.

• Chốt: xác định vị trí.

• Khối đỡ: kê và nâng phôi.

• Kẹp: cố định phôi.

• Thước vuông: hỗ trợ kiểm soát góc.

• Bàn D28: tạo hệ thống điểm lắp phụ kiện.

Sau khi hoàn thành, các phụ kiện có thể tháo ra và bố trí lại cho sản phẩm khác.

Ứng dụng của bàn gá hàn gang 3D D28

Bàn 1500×1200mm có thể sử dụng trong nhiều công việc:

• Gá hàn khung máy.

• Gá kết cấu thép và khung hộp.

• Chế tạo bệ máy và giá đỡ.

• Lắp ráp cụm cơ khí trước khi hàn.

• Gá các chi tiết thép hình.

• Gá ống, trục và chi tiết hình trụ.

• Chế tạo jig và đồ gá hàn.

• Căn chỉnh các cụm chi tiết có kích thước lớn.

• Sản xuất các sản phẩm cơ khí cần thay đổi cấu hình gá.

Đối với những xưởng gia công nhiều loại sản phẩm, hệ thống bàn D28 cùng phụ kiện tháo lắp giúp thay đổi phương án gá mà không cần chế tạo lại toàn bộ đồ gá cố định.

Xem thêm các sản phẩm:

• Tham khảo: Bàn gá hàn 2D

• Tham khảo: Bàn gá hàn 3D

• Tham khảo: Phụ kiện bàn gá hàn

Vì sao nên sử dụng bàn gá hàn 3D D28?

So với phương án sử dụng các cữ hàn cố định, bàn gá hàn 3D cho phép người dùng thay đổi vị trí chốt, cữ, khối đỡ và kẹp theo từng loại sản phẩm.

Hệ lỗ 100 × 100mm tạo mạng lưới vị trí lắp phụ kiện trên toàn bộ mặt bàn. Khi kết hợp đúng phụ kiện D28, người thợ có thể nhanh chóng thiết lập cấu hình gá cho nhiều loại khung và kết cấu khác nhau.

Bàn có kích thước 1500 × 1200mm cũng tạo không gian để bố trí nhiều điểm gá cùng lúc, phù hợp với những sản phẩm có kích thước lớn.

ECO Kinh Bắc cung cấp bàn gá hàn gang D28

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28, bàn hàn gang, phụ kiện D28 và các thiết bị hỗ trợ gá lắp cơ khí.

Với bàn 1500×1200×200mm, khách hàng có thể kết hợp đồng bộ với:

• Chốt định vị D28.

• Cữ chặn và thước định vị.

• Khối đỡ, U Block và L Block.

• Kẹp gá và cầu kẹp.

• Khối V cho chi tiết tròn.

• Thước vuông và phụ kiện góc.

• Thanh góc đỡ.

• Phụ kiện điều chỉnh chiều cao.

ECO Kinh Bắc hỗ trợ tư vấn bàn + phụ kiện + phương án gá dựa trên hình dạng, kích thước và yêu cầu thực tế của từng sản phẩm.
