Khoan bo mạch nhiều lớp không chỉ là khoan nhiều hơn một chút. Mỗi lớp đồng bên trong là một mục tiêu mà lỗ phải trúng đúng, mỗi lớp nhựa là một chỗ có thể sinh nhiệt và để lại nhựa bám. Vì vậy việc chọn mũi và bố trí chồng tấm cần cẩn thận hơn so với bo mạch đơn giản.

1. Góc đầu mũi

Một số tài liệu kỹ thuật cho biết mũi có góc đầu 130 độ thường được ưa chuộng khi khoan chồng bo mạch nhiều lớp. Góc này giúp mũi vào vật liệu ổn định và thoát phoi tốt. Tuy nhiên, đây không phải quy tắc tuyệt đối. Với từng dòng vật liệu và đường kính mũi, nhà sản xuất có thể đề xuất góc khác. Cách tốt nhất vẫn là hỏi nhà cung cấp theo loại bo mạch của bạn.

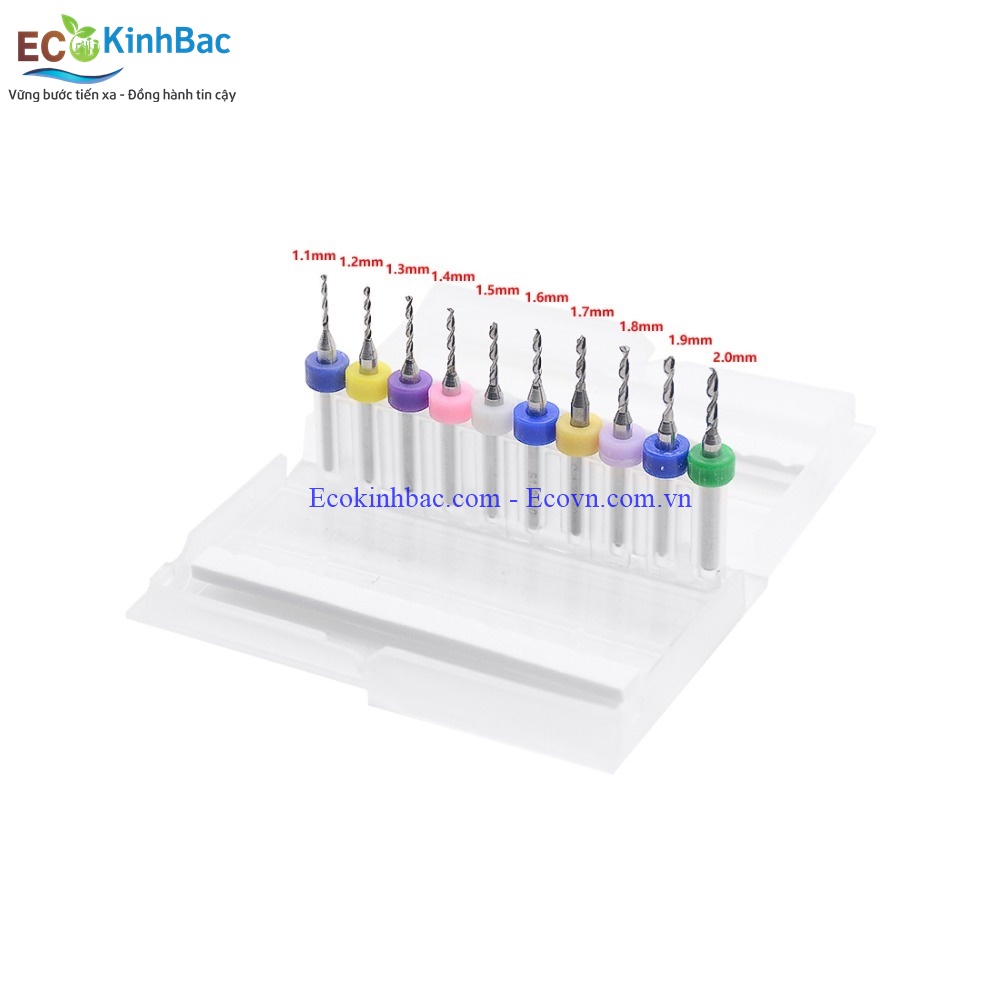

Mũi khoan bản mạch PCB 4.6mm vonfram carbide

2. Kiểu thân mũi

Mũi thân thẳng đơn giản và rẻ hơn, nhưng thân tiếp xúc nhiều với thành lỗ, ma sát cao khi khoan sâu. Mũi thu nhỏ phần thân phía sau đầu cắt giảm diện tích tiếp xúc, nên nhiệt thấp hơn và chất lượng thành lỗ tốt hơn. Một nhà sản xuất giới thiệu dòng mũi thu nhỏ thân dành cho bo mạch nhiều lớp dùng nhựa epoxy hoặc nhựa chịu nhiệt cao, nhấn mạnh độ chính xác vị trí.

3. Chiều dài phần cắt

Phần cắt phải đủ dài để xuyên qua tổng độ dày của chồng cộng thêm một đoạn xuyên vào tấm lót. Nhưng cũng đừng chọn quá dài, vì mũi càng dài càng dễ uốn. Hãy tính chiều dài cần dùng trước, rồi chọn loại ngắn nhất đáp ứng được.

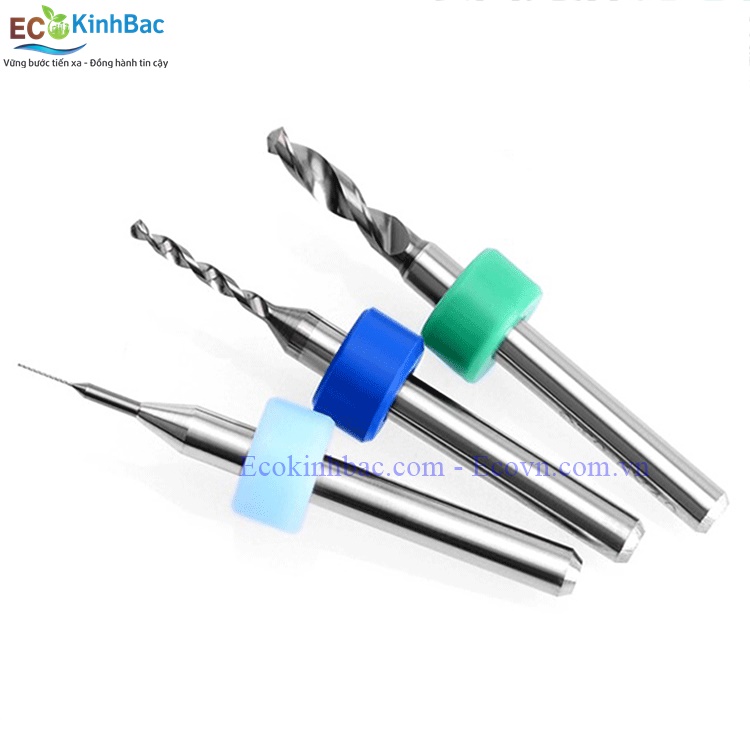

Mũi khoan bản mạch PCB 3.7mm vonfram carbide

4. Số tấm chồng và số lỗ trên mỗi mũi

Với bo mạch nhiều lớp, nên khoan chồng thấp hơn so với bo mạch hai mặt. Chồng cao làm nhiệt tăng, phoi khó thoát và lỗ tấm dưới dễ lệch. Cũng nên đặt giới hạn số lỗ cho mỗi mũi chặt hơn, vì mũi mòn nhẹ cũng đủ gây ra nhựa bám hoặc đồng phình ở thành lỗ.

5. Cách bố trí chồng tấm

•         Trên cùng là tấm phủ phẳng, sạch.

•         Các tấm mạch xếp sát nhau, không khe hở.

•         Dưới cùng là tấm lót phù hợp, mũi chỉ xuyên vào một đoạn vừa đủ.

•         Chốt định vị và băng dính giữ cả chồng chắc chắn.

6. Lỗi hay gặp

Một số xưởng chuyển từ bo mạch đơn giản sang nhiều lớp nhưng vẫn giữ nguyên mũi, thông số và số tấm chồng cũ. Kết quả là nhiều lỗ lệch, thành lỗ thô và mạ kém. Cũng có xưởng chọn mũi quá ngắn nên mũi không xuyên qua hết chồng, hoặc quá dài làm mũi rung.

7. Cách làm cho chắc

Khi bắt đầu một mã bo mạch nhiều lớp mới, hãy chạy lô thử nhỏ với chồng thấp, mũi mới, thông số theo bảng của nhà sản xuất. Cắt mẫu soi thành lỗ, đo vị trí lỗ so với mạch bên trong. Khi ổn định mới tăng dần chồng và số lỗ, và ghi lại mỗi lần điều chỉnh.

Nếu bạn đang cân nhắc chọn mũi khoan PCB vonfram carbide cho bo mạch nhiều lớp, hãy chuẩn bị thông tin về số lớp, độ dày tổng, loại vật liệu nền và dải đường kính lỗ cần khoan, rồi liên hệ đội kỹ thuật Eco Kinh Bắc để được tư vấn.

8. Sai lầm hay gặp khi chuyển từ bo mạch đơn giản sang nhiều lớp

Nhiều xưởng nghĩ rằng mũi và thông số dùng cho bo mạch hai mặt có thể dùng nguyên cho bo mạch nhiều lớp. Thực tế chi phí sai lầm này khá cao: mũi nóng hơn, thành lỗ thô hơn, lệch lỗ nhiều hơn. Hãy coi mỗi loại bo mạch mới là một bài toán mới và thử nghiệm có kiểm soát.

Một cách làm hay là xây dựng bảng so sánh giữa các mã bo mạch: số lớp, độ dày tổng, mũi dùng, thông số, số lỗ mỗi mũi, tỷ lệ đạt. Sau vài lô, bạn sẽ có dữ liệu thật để quyết định chọn mũi, thay vì dựa vào cảm tính.

Đừng quên trao đổi với nhà máy mạ về kết quả mạ, vì họ là người đầu tiên phát hiện lỗi thành lỗ. Phản hồi từ họ giúp bạn điều chỉnh khâu khoan kịp thời.

9. Khách hàng thường hỏi

Bo mạch nhiều lớp cần mũi đắt hơn không?

Không nhất thiết, nhưng cần mũi chất lượng ổn định và đúng kiểu phù hợp. Nên hỏi nhà cung cấp theo vật liệu.

Có nên khoan chồng nhiều tấm không?

Với bo mạch nhiều lớp nên giảm số tấm chồng và kiểm tra tấm dưới cùng thường xuyên.

Cần kiểm tra lô đầu tiên thế nào?

Đo kích thước lỗ, kiểm tra vị trí và cắt mẫu soi thành lỗ trước khi chạy cả lô.
