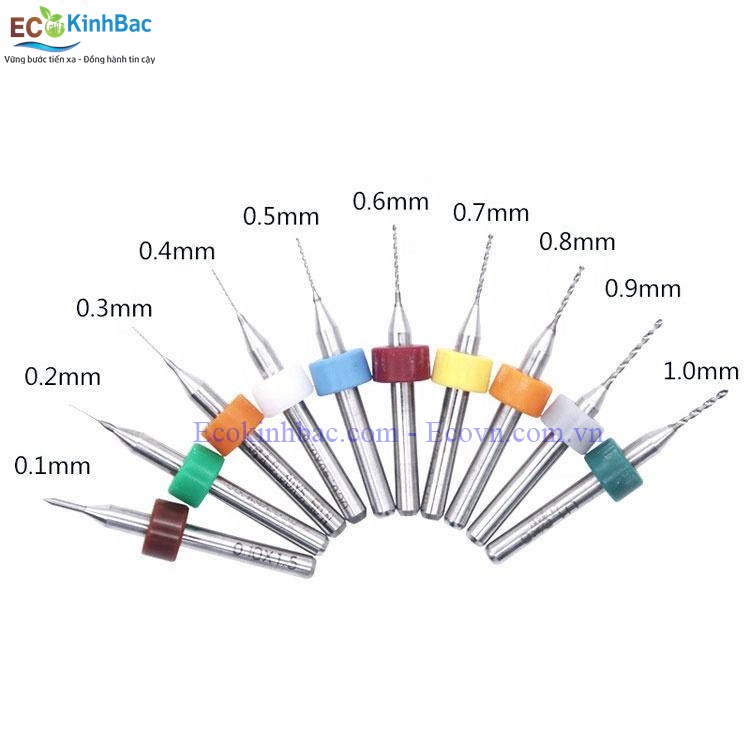

Mũi khoan PCB quay ở tốc độ rất cao và mảnh như sợi tóc. Với dụng cụ nhạy cảm như vậy, mọi rung động dù nhỏ đều bị khuếch đại. Tấm mạch rung nhẹ cũng đủ làm lỗ lệch, mép lỗ xấu, và mũi gãy. Vậy mà trong thực tế, rất nhiều xưởng chỉ dùng vài miếng băng dính để giữ tấm mạch.

1. Rung động đến từ đâu?

• Tấm mạch gá lỏng, có khe hở với bàn máy.

• Tấm phủ phía trên phập phồng vì dán không chắc.

• Bàn máy hoặc đồ gá không phẳng.

• Máy đặt trên nền yếu hoặc gần nguồn rung khác như máy dập.

• Trục chính hoặc đầu kẹp có độ đảo lớn.

• Chân ép mòn nên ép không đều.

Mũi khoan bản mạch PCB 4.6mm vonfram carbide

2. Cách cố định tấm mạch

Giải pháp bền vững nhất là kết hợp nhiều cách. Chốt định vị đảm bảo tấm vào đúng vị trí mỗi lần. Kẹp hoặc bàn hút chân không giữ tấm không dịch chuyển trong lúc khoan. Băng dính chỉ nên làm biện pháp phụ để giữ các tấm chồng sát nhau, không phải biện pháp chính.

3. Bàn hút chân không: khi nào dùng?

Với tấm mạch mỏng, mềm hoặc nhiều tấm nhỏ, bàn hút chân không giữ rất tốt vì lực phân bố đều trên cả mặt tấm, không để lại vết kẹp. Tuy nhiên bàn hút chỉ hiệu quả khi độ kín tốt và lực hút đủ. Hãy kiểm tra trước mỗi ca: lau sạch mặt bàn, kiểm tra gioăng, thử đẩy nhẹ tấm mạch xem có nhúc nhích không. Eco Kinh Bắc có cung cấp bàn hút chân không cho máy CNC, bạn có thể tham khảo khi cần.

Mũi khoan bản mạch PCB 3.7mm vonfram carbide

4. Kiểm tra độ phẳng của đồ gá

Đồ gá cong hoặc có bụi bẩn khiến tấm mạch không áp sát. Hãy dùng thước phẳng hoặc đồng hồ so kiểm tra định kỳ. Vệ sinh mặt gá sạch mạt đồng và bụi mỗi ca.

Nền máy và môi trường

Máy khoan nên đặt trên bàn hoặc nền chắc chắn, tránh gần máy dập, máy nén khí hay đường xe đẩy hàng. Rung từ bên ngoài truyền vào máy cũng gây ra hiệu ứng như độ đảo, làm mũi gãy dù bạn gá rất chuẩn.

Dấu hiệu nhận biết rung

Quan sát tiếng máy: tiếng kêu rít hoặc rung bất thường là dấu hiệu rõ ràng. Soi miệng lỗ: vết xước hình vòng cung hoặc mép lỗ không đều cho thấy mũi bị lắc. Soi tấm dưới cùng của chồng: lệch tăng dần cũng là dấu hiệu rung hoặc gá lỏng.

Cách khắc phục theo thứ tự

Làm sạch và kiểm tra gá tấm trước, vì đây là nguyên nhân dễ sửa nhất. Sau đó kiểm tra độ đảo trục chính và đầu kẹp. Tiếp theo là chân ép và tấm phủ. Cuối cùng mới đến nền máy và các nguồn rung bên ngoài. Làm lần lượt từng bước và kiểm tra lại sau mỗi bước.

5. Một vài mẹo thực tế để giảm rung ngay hôm nay

Nếu chưa có điều kiện đầu tư đồ gá mới, bạn vẫn có thể cải thiện ngay bằng vài việc đơn giản. Thay băng dính cũ đã mất độ dính bằng băng dính mới. Lau sạch mặt bàn trước khi đặt tấm. Siết chặt các vít cố định đồ gá. Kiểm tra xem bàn có bị rơ hay không.

Hãy thử nghiệm so sánh trước và sau: khoan cùng một loại tấm, cùng một mũi, một lần với cách gá cũ, một lần với cách gá mới, rồi soi miệng lỗ và đo độ lệch. Kết quả cụ thể sẽ thuyết phục cả những người còn ngại thay đổi thói quen.

Cuối cùng, đừng quên huấn luyện nhân viên. Một quy trình gá tấm tốt chỉ có giá trị khi mọi người làm giống nhau. Dán sơ đồ gá có hình ảnh gần máy, ghi rõ thứ tự các bước, để người mới cũng làm đúng ngay từ lần đầu.

6. Khách hàng thường hỏi

Bàn hút chân không có giúp giảm rung không?

Giúp giữ tấm phẳng và chắc nếu độ kín tốt. Nên kiểm tra lực hút trước khi khoan.

Chỉ dùng băng dính có đủ không?

Thường không đủ cho máy tốc độ cao. Nên kết hợp chốt định vị và kẹp.

Làm sao biết có rung?

Quan sát tiếng máy, vết xước quanh lỗ và độ lệch lỗ trên tấm mạch.
