Trong một tấm mạch có hàng trăm, hàng nghìn lỗ, nhưng chỉ có vài lỗ định vị. Tuy ít, chúng lại giữ vai trò đặc biệt: là điểm chuẩn để cố định tấm mạch trên bàn máy, căn chỉnh các lớp với nhau và định vị cho những công đoạn sau như phay biên hay kiểm tra. Nếu lỗ định vị lệch, mọi thứ phía sau cũng lệch theo.

1. Vì sao lỗ định vị khó hơn tưởng

Yêu cầu của lỗ định vị không chỉ là đúng cỡ mà là đúng vị trí tuyệt đối và đúng tương quan giữa các lỗ với nhau. Hai lỗ định vị phải đối xứng và cách nhau đúng khoảng cách. Lỗ lớn hơn lỗ chân linh kiện, nên mũi dùng thường cũng lớn hơn, nhưng chuẩn bị gá tấm lại phải kỹ hơn.

Mũi khoan bản mạch PCB 3.7mm vonfram carbide

2. Chọn mũi và chuẩn bị

Dùng mũi mới hoặc mũi còn rất tốt để khoan lỗ định vị, tránh mũi đã khoan nhiều. Kiểm tra mũi thẳng, đầu cắt sắc, chuôi không xước. Một số xưởng thậm chí dành riêng một bộ mũi chỉ để khoan lỗ định vị, vì mũi này được thay sớm hơn bình thường.

3. Gá tấm và chốt định vị

•         Chọn chốt đúng đường kính lỗ định vị, không lỏng không chặt.

•         Cố định tấm mạch cẩn thận, không có khe hở với bàn máy.

•         Dùng tấm phủ để mũi không trượt khi vào.

•         Với chồng nhiều tấm, kẹp chặt cả chồng bằng chốt và băng dính.

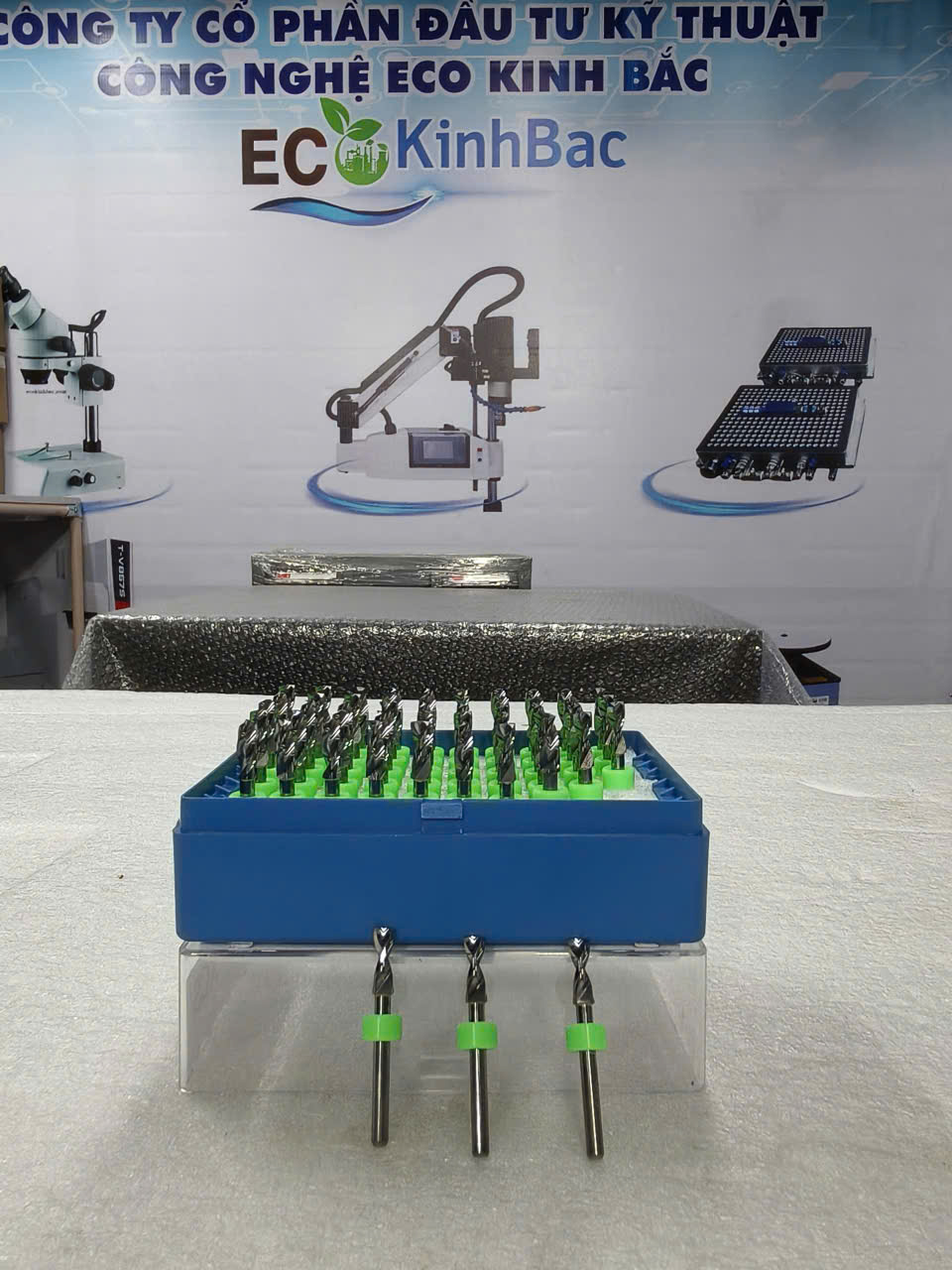

Mũi khoan bản mạch PCB 4.6mm vonfram carbide

4. Những lỗi hay gặp

Lỗi thường gặp là lỗ định vị không tròn do mũi mòn, làm chốt rơ trong lỗ. Có xưởng khoan lỗ định vị bằng mũi quá cũ vì nghĩ chỉ là vài lỗ, rồi mọi thứ sau đó đều lệch. Lỗi khác là hai lỗ định vị không đối xứng chuẩn do sai khoảng cách hoặc do tấm xê dịch lúc khoan.

5. Đo và kiểm tra

Sau khi khoan, hãy đo đường kính từng lỗ bằng dụng cụ phù hợp và đo khoảng cách giữa các lỗ định vị. Kiểm tra bằng cách lắp thử tấm mạch lên đồ gá có chốt, tấm phải vào nhẹ nhàng, không rơ và không gò. Nên làm bước này mỗi khi bắt đầu một lô mới.

6. Cách giữ độ chính xác theo thời gian

Độ chính xác giảm dần theo thời gian vì mũi mòn, chốt mòn, đồ gá lỏng. Hãy đặt chu kỳ kiểm tra: thay mũi dùng cho lỗ định vị theo số lượng tấm, kiểm tra chốt và đồ gá hàng tuần, hiệu chỉnh máy định kỳ. Những việc nhỏ này giữ cho độ chính xác ổn định, tránh phải truy nguyên nhân khi lỗi đã lan sang cả lô.

7. Lưu ý khi dùng nhiều máy

Nếu cùng một sản phẩm được khoan trên nhiều máy, hãy chuẩn hóa chốt và đồ gá để lỗ định vị trên các máy cho kết quả giống nhau. Nếu mỗi máy một kiểu, tấm mạch ở công đoạn sau sẽ bị lệch khi chuyển máy.

8. Gợi ý áp dụng cho xưởng nhỏ

Nếu xưởng chỉ khoan vài chục tấm mỗi lần, bạn vẫn nên có đồ gá có chốt định vị. Một tấm gỗ ép phẳng, khoan hai lỗ chốt chuẩn rồi gắn chốt cũng đủ cải thiện độ chính xác đáng kể so với đặt tấm tay.

Hãy thử một việc đơn giản: khoan hai tấm giống hệt nhau trên cùng đồ gá rồi chồng lên nhau, soi dưới ánh sáng. Nếu các lỗ trùng khít, đồ gá và mũi của bạn đang làm việc tốt. Nếu không, bạn đã có manh mối để tìm nguyên nhân.

Nhớ rằng lỗ định vị chỉ là bước khởi đầu. Chính nhờ nó mà các công đoạn sau như khoan lỗ, phay biên, kiểm tra chạy đúng trên cùng một hệ chuẩn.

9. Khách hàng thường hỏi

Lỗ định vị cần mũi riêng không?

Nên dùng mũi tốt và còn mới, không dùng mũi đã khoan nhiều.

Có thể dùng chốt thay mũi để định vị không?

Chốt dùng để giữ tấm, còn lỗ vẫn phải khoan chính xác để chốt vào đúng.

Kiểm tra lỗ định vị khi nào?

Nên kiểm tra khi bắt đầu lô mới và khi đổi mũi hoặc đổi vật liệu.
