Khoan chồng nhiều tấm mạch cùng lúc: cách xếp tấm, chọn số tấm và những điều cần tránh

Khoan chồng nhiều tấm cùng lúc là cách quen thuộc để tăng sản lượng: một lần khoan cho ra nhiều tấm mạch. Nghe thì có vẻ lợi, nhưng chồng càng cao, rủi ro càng lớn. Nếu làm sai, bạn tăng được vài chục phần trăm số lượng nhưng mất nhiều hơn vì phế phẩm, hỏng mũi và phải làm lại.

1. Nguyên tắc xếp chồng

• Các tấm xếp sát nhau, không có khe hở.

• Tấm phủ phẳng, sạch ở trên cùng, tấm lót phù hợp ở dưới cùng.

• Cố định cả chồng bằng chốt định vị và băng dính hoặc kẹp.

• Không trộn nhiều loại tấm khác độ dày trong một chồng nếu không cần thiết.

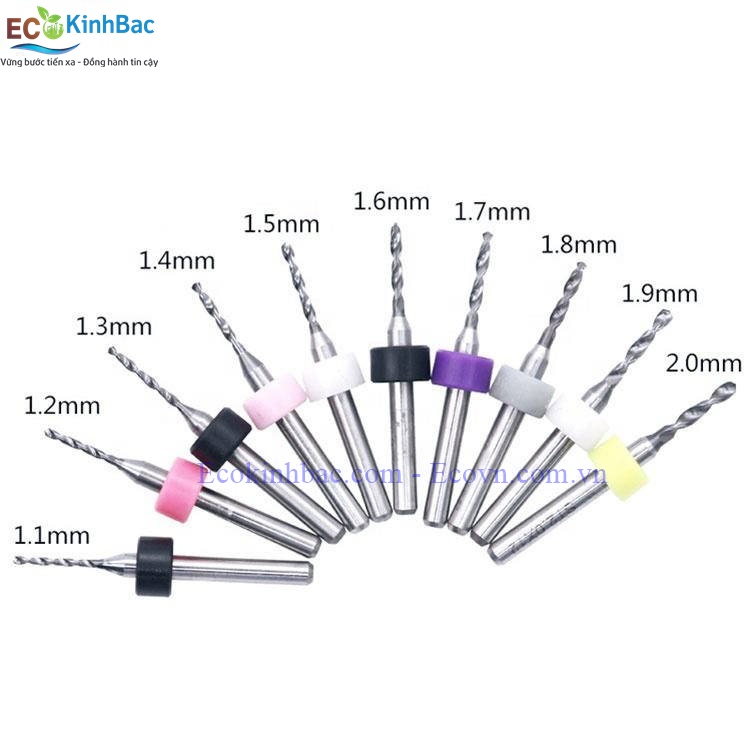

Mũi khoan bản mạch PCB 3.7mm vonfram carbide

2. Chồng càng cao, vấn đề càng nhiều

Theo tài liệu của Union Tool, chiều cao chồng và số lớp đồng làm tăng lực cắt và nhiệt khi khoan, dẫn đến nhựa bám thành lỗ, mũi hư hỏng nhanh. Lỗ ở các tấm dưới cũng dễ lệch hơn tấm trên vì mũi phải đi quãng đường dài hơn và dễ bị uốn.

3. Chọn số tấm bao nhiêu?

Không có một con số chung cho mọi xưởng. Phụ thuộc vào độ dày tấm, số lớp đồng, đường kính mũi, loại máy và yêu cầu chất lượng. Mũi càng nhỏ và yêu cầu càng cao thì chồng nên càng thấp. Cách làm đáng tin nhất là bắt đầu từ chồng thấp rồi tăng dần, kiểm tra tấm dưới cùng ở mỗi mức.

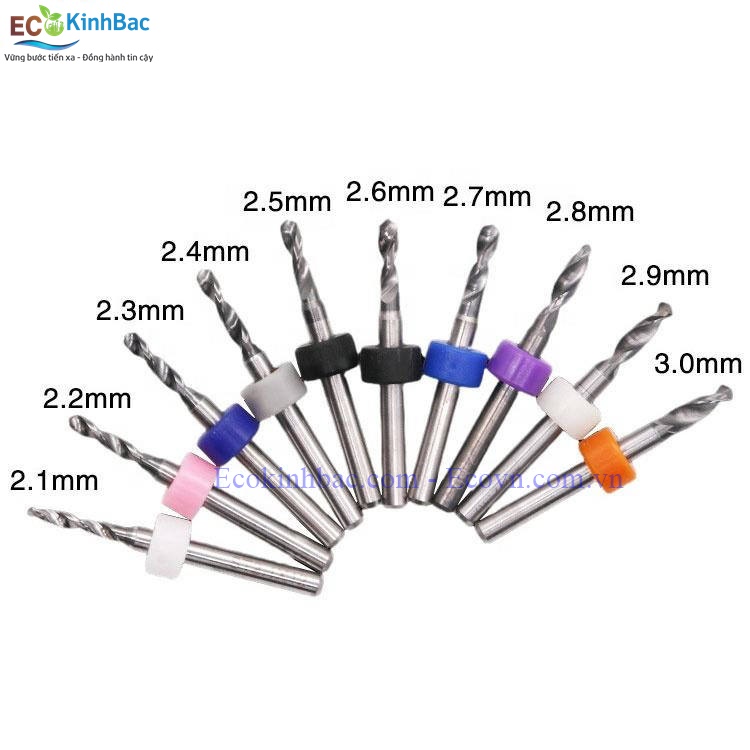

Mũi khoan bản mạch PCB 4.6mm vonfram carbide

4. Cách kiểm tra tấm dưới cùng

Hãy lấy tấm dưới cùng ra, kiểm tra vị trí lỗ so với tấm trên cùng, soi miệng lỗ và nếu cần cắt mẫu soi thành lỗ. Nếu tấm dưới cùng vẫn đạt, chồng đang ở mức an toàn. Nếu thấy lệch, ba via hoặc nhựa bám, hãy giảm số tấm.

5. Những lỗi hay gặp

Một lỗi là chồng cao quá vì muốn chạy nhanh, tỷ lệ phế phẩm tăng hơn mức tiết kiệm. Lỗi khác là tấm bị xê dịch vì gá lỏng, phoi không thoát hết làm gãy mũi ở tấm dưới. Có xưởng còn quên kiểm tra tấm dưới cùng nên cả lô bị lỗi mà không biết.

6. Khoan từng nhịp khi chồng cao

Khi chồng cao, nên khoan từng nhịp, tức mũi đi xuống một đoạn, nhấc lên cho phoi thoát rồi tiếp tục. Quãng nhịp cần phù hợp với chiều cao chồng; Union Tool cũng lưu ý rằng nhịp không khớp với chiều cao chồng sẽ làm phoi kẹt và gãy mũi.

7. Cân bằng giữa năng suất và chất lượng

Mục tiêu không phải là chồng được thật nhiều, mà là tối đa số tấm đạt chất lượng trong một lần khoan. Hãy ghi lại số tấm chồng, số lỗ mỗi mũi và tỷ lệ đạt, rồi tìm điểm cân bằng cho từng mã bo mạch.

Nếu bạn cần tư vấn chọn mũi khoan PCB bền cho chồng tấm cao hoặc bàn hút chân không để giữ tấm chắc, hãy liên hệ Eco Kinh Bắc để được hỗ trợ.

8. Khi nào nên giảm chồng

Có vài tín hiệu cho thấy chồng đang quá cao: tấm dưới cùng có lỗ lệch hơn tấm trên, ba via nhiều hơn ở các tấm cuối, mũi nóng bất thường sau mỗi lần khoan, hoặc mũi gãy nhiều hơn bình thường. Nếu thấy một trong những dấu hiệu này, hãy giảm một hoặc hai tấm rồi kiểm tra lại.

Cũng nên giảm chồng khi chuyển sang mũi nhỏ hơn, bo mạch dày hơn hoặc vật liệu cứng hơn. Đừng áp dụng cùng một con số cho mọi trường hợp.

Cuối cùng, hãy cân nhắc chi phí tổng thể. Một chồng vừa phải với tỷ lệ đạt cao thường hiệu quả hơn chồng cao với nhiều lần làm lại.
