Mũi khoan PCB là loại dụng cụ mà mắt thường gần như bất lực. Đường kính vài phần mười milimét, vết mẻ nhỏ hơn nữa. Khi có vấn đề, bạn chỉ thấy hậu quả: lỗ xấu, mũi gãy, ba via. Muốn biết nguyên nhân thật, bạn cần nhìn tận nơi bằng kính lúp hoặc kính hiển vi.

1. Nên soi những gì?

• Đầu cắt: có sứt, mẻ, bo tròn hay dính nhựa không.

• Thân mũi: có cong khi nhìn nghiêng không.

• Rãnh xoắn: có phoi cứng hoặc nhựa đóng lại không.

• Chuôi: có xước, móp hoặc dính dầu không.

• Ký hiệu đường kính: có đúng với cỡ cần dùng không.

2. Chọn kính lúp hay kính hiển vi?

Kính lúp để bàn có đèn chiếu sáng là lựa chọn kinh tế và tiện lợi cho kiểm tra hằng ngày. Bạn chỉ cần đặt mũi dưới kính, xoay nhẹ để quan sát từ nhiều hướng. Khi cần quan sát chi tiết hơn, chụp ảnh lưu hồ sơ hoặc cho nhiều người cùng xem, kính hiển vi, nhất là loại có camera kết nối màn hình, cho hình ảnh phóng to rõ ràng và dễ lưu lại. Eco Kinh Bắc có cả kính lúp và kính hiển vi công nghiệp trong danh mục thiết bị.

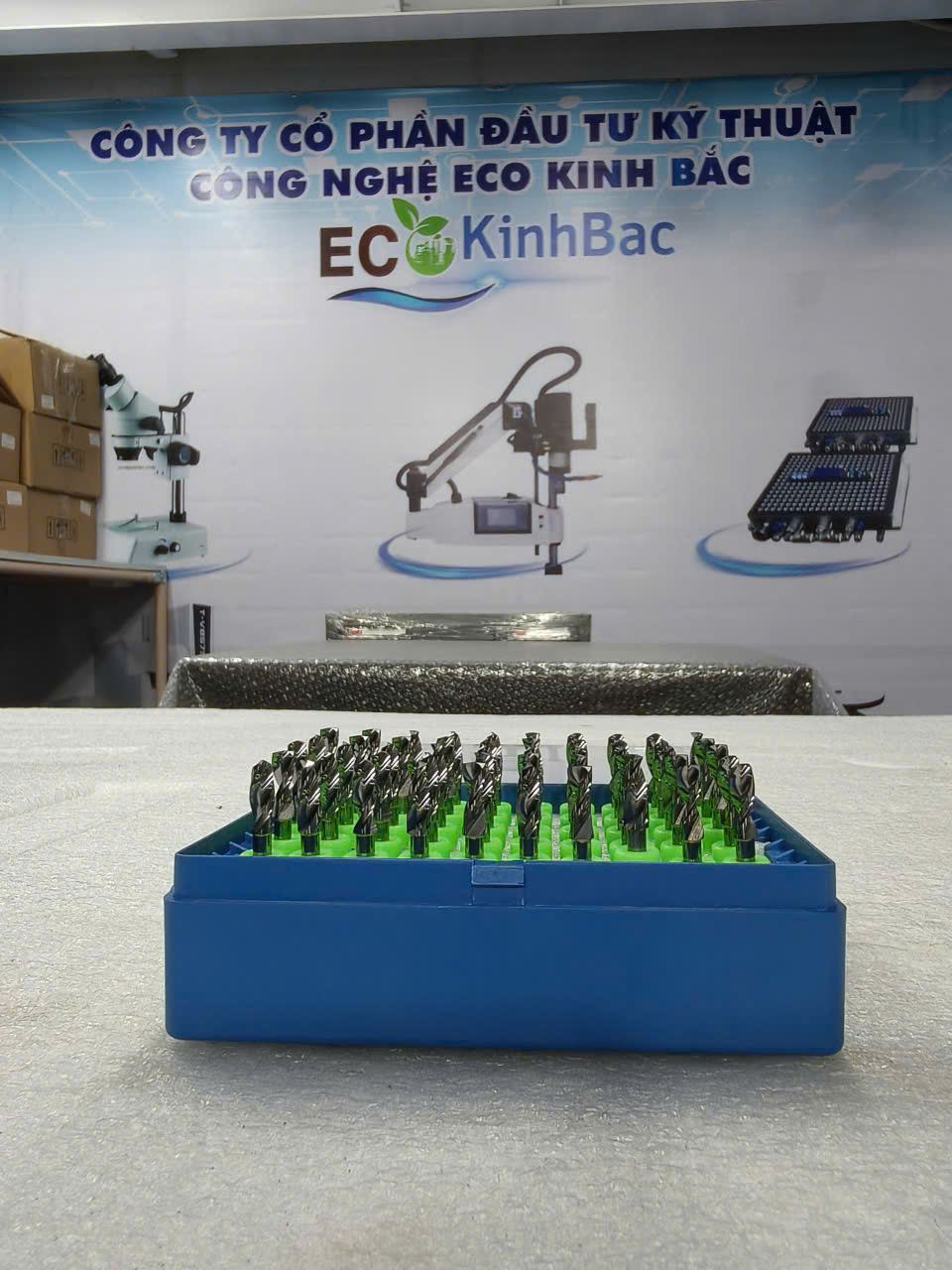

Mũi khoan bản mạch PCB 3.7mm vonfram carbide

3. Khi nào nên soi mũi?

Thời điểm quan trọng nhất là khi nhận mũi mới và trước khi lắp lên máy. Thứ hai là khi thấy dấu hiệu bất thường như lỗ xấu hay máy kêu khác thường. Thứ ba là soi mẫu định kỳ trên các mũi đang dùng, ví dụ sau mỗi số lượng lỗ nhất định. Soi định kỳ giúp bạn thấy đường cong mòn của mũi, từ đó đặt mốc thay hợp lý.

4. Cách đánh giá

Một mũi tốt có đầu cắt sắc đều hai bên, bóng, không có vết mẻ. Mũi bắt đầu mòn thì đầu cắt bo tròn nhẹ, có thể thấy vệt xỉn. Mũi đã quá hạn thì đầu cắt cùn rõ, hoặc dính nhựa, có vết mẻ. Bạn có thể chụp ảnh ba mức này làm bảng đối chiếu cho nhân viên, họ nhìn là biết mũi nào còn dùng được.

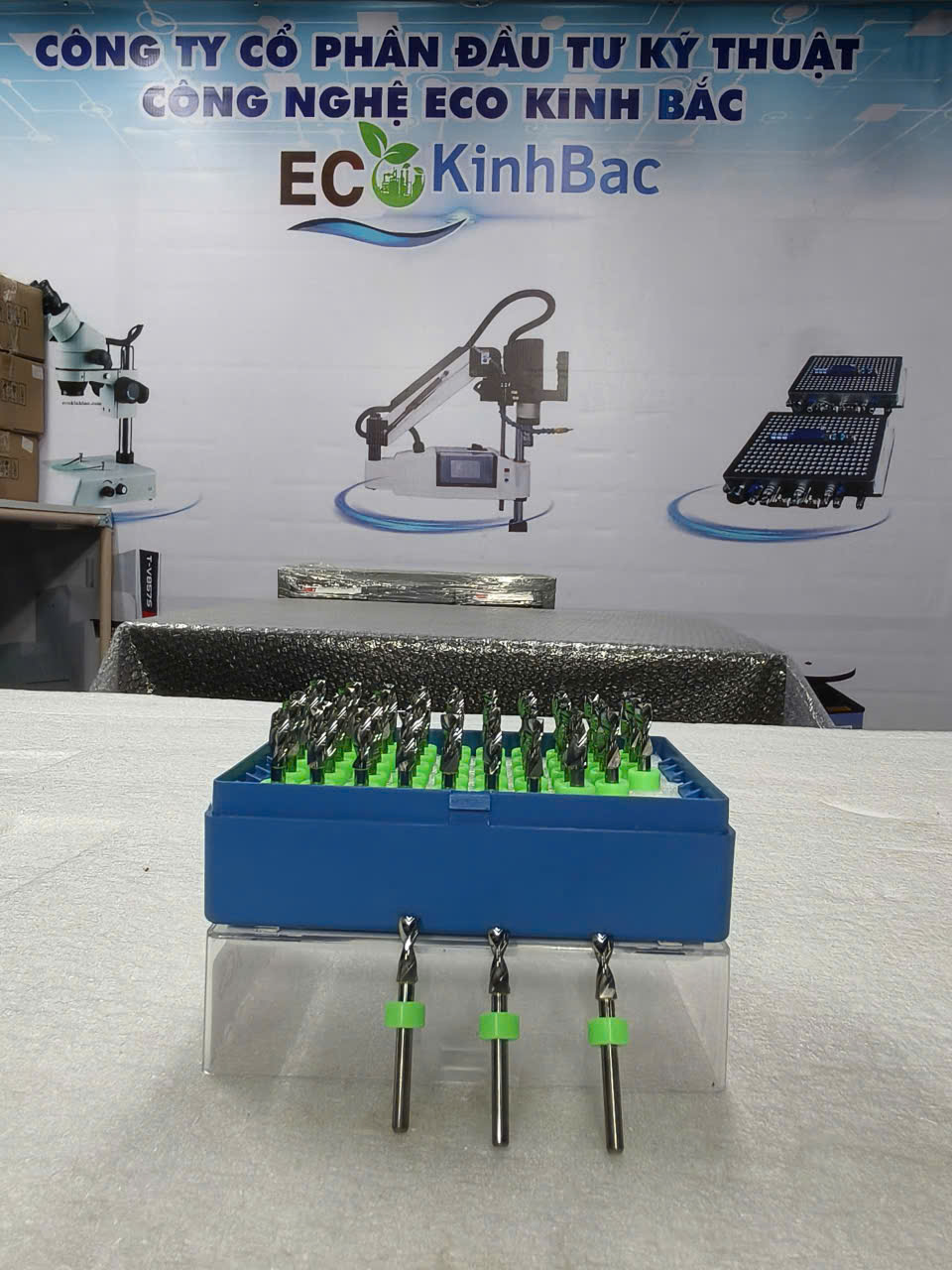

Mũi khoan bản mạch PCB 4.6mm vonfram carbide

5. Lỗi thường gặp khi kiểm tra

Có người chỉ soi một hướng nên bỏ sót vết mẻ ở mặt sau. Có người soi ở nơi thiếu sáng nên không thấy gì. Cũng có người thay mũi theo cảm tính, cho rằng mũi còn nhìn tốt thì cứ dùng, đến khi hỏng mới biết. Cách tốt nhất vẫn là soi có hệ thống và so với ảnh đối chiếu.

6. Soi cả lỗ khoan

Kính lúp và kính hiển vi không chỉ dùng để soi mũi mà còn để kiểm tra chất lượng lỗ: miệng lỗ có ba via không, lỗ có tròn đều không, thành lỗ có sạch không. Với bo mạch yêu cầu cao, cắt mẫu soi thành lỗ là cách hiệu quả để phát hiện nhựa bám hoặc đồng phình sớm.

7. Lưu hồ sơ hình ảnh

Hãy tạo thư mục ảnh theo từng loại mũi và từng giai đoạn mòn. Khi có tranh cãi với nhà cung cấp hoặc khách hàng về chất lượng, ảnh là bằng chứng rõ ràng, giúp hai bên tìm ra nguyên nhân thay vì đoán mò. Nếu bạn cần tư vấn chọn loại kính phù hợp với xưởng, hãy liên hệ Eco Kinh Bắc.

8. Câu hỏi nhỏ nhưng quan trọng: soi có làm hỏng mũi không?

Không, nếu bạn cầm đúng cách. Chỉ kẹp phần chuôi, đặt mũi lên khay mềm hoặc giá đỡ có rãnh thay vì đặt thẳng lên mặt kim loại. Khi xoay mũi dưới kính, thao tác nhẹ nhàng và tránh chạm đầu cắt vào bất kỳ vật gì.

Với nhân viên mới, nên có buổi hướng dẫn ngắn: cầm mũi thế nào, soi những điểm nào, so sánh với ảnh mẫu ra sao. Mất mười lăm phút nhưng nâng chất lượng kiểm tra lên đáng kể.

Ngoài ra, hãy chọn ánh sáng phù hợp: ánh sáng trắng, đều, không chói. Đèn vàng hoặc ánh sáng yếu làm bạn khó phân biệt giữa vết bẩn và vết mẻ.

9. Khách hàng thường hỏi

Cần kính lúp loại nào?

Loại để bàn có đèn chiếu sáng là tiện cho kiểm tra thường xuyên. Với yêu cầu cao hơn có thể dùng kính hiển vi.

Soi mẫu bao nhiêu mũi là đủ?

Tùy sản lượng, có thể lấy mẫu theo chu kỳ cố định, đặc biệt khi chuyển sang lô vật liệu mới.

Phát hiện mũi mẻ thì làm gì?

Loại bỏ ngay, kiểm tra tấm mạch vừa khoan gần nhất và tìm nguyên nhân mẻ.
